苹果AirPods Pro入耳式真无线耳机结构设计

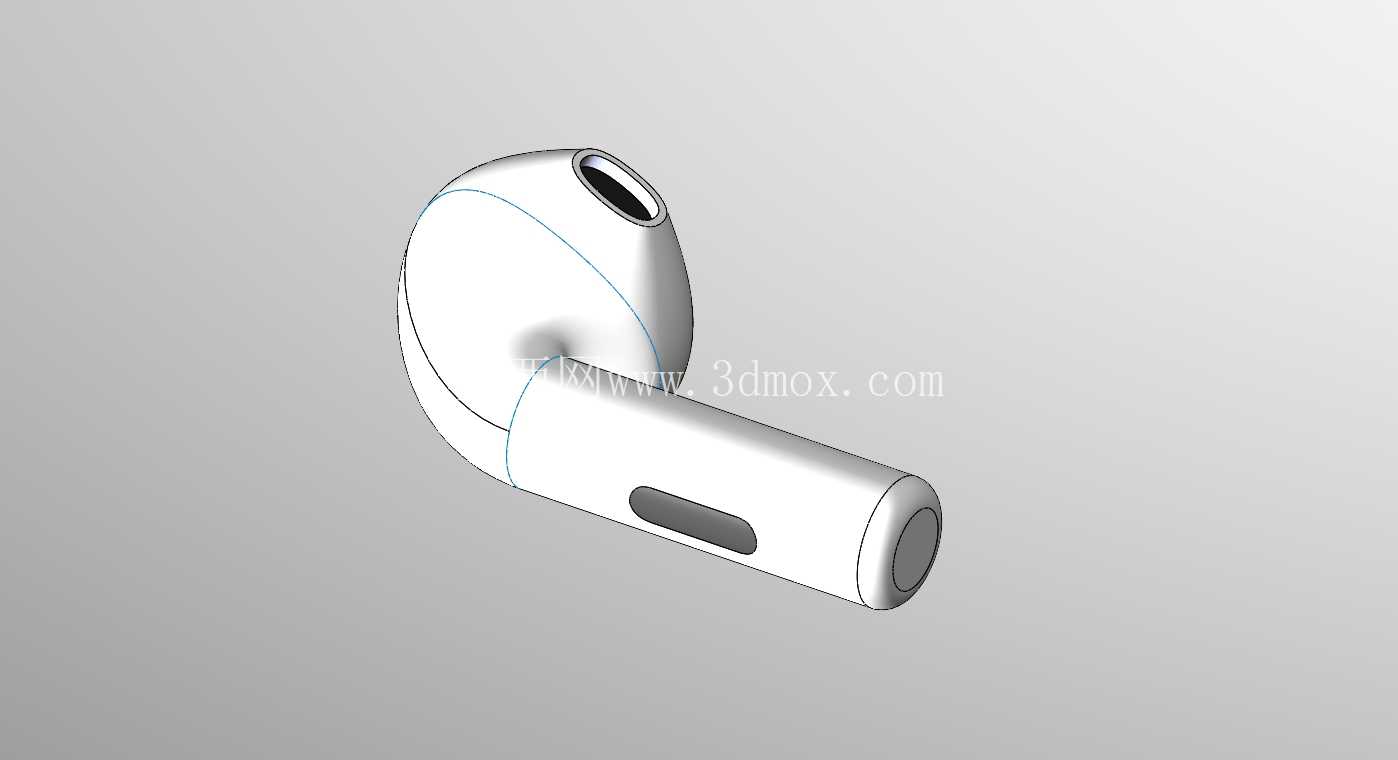

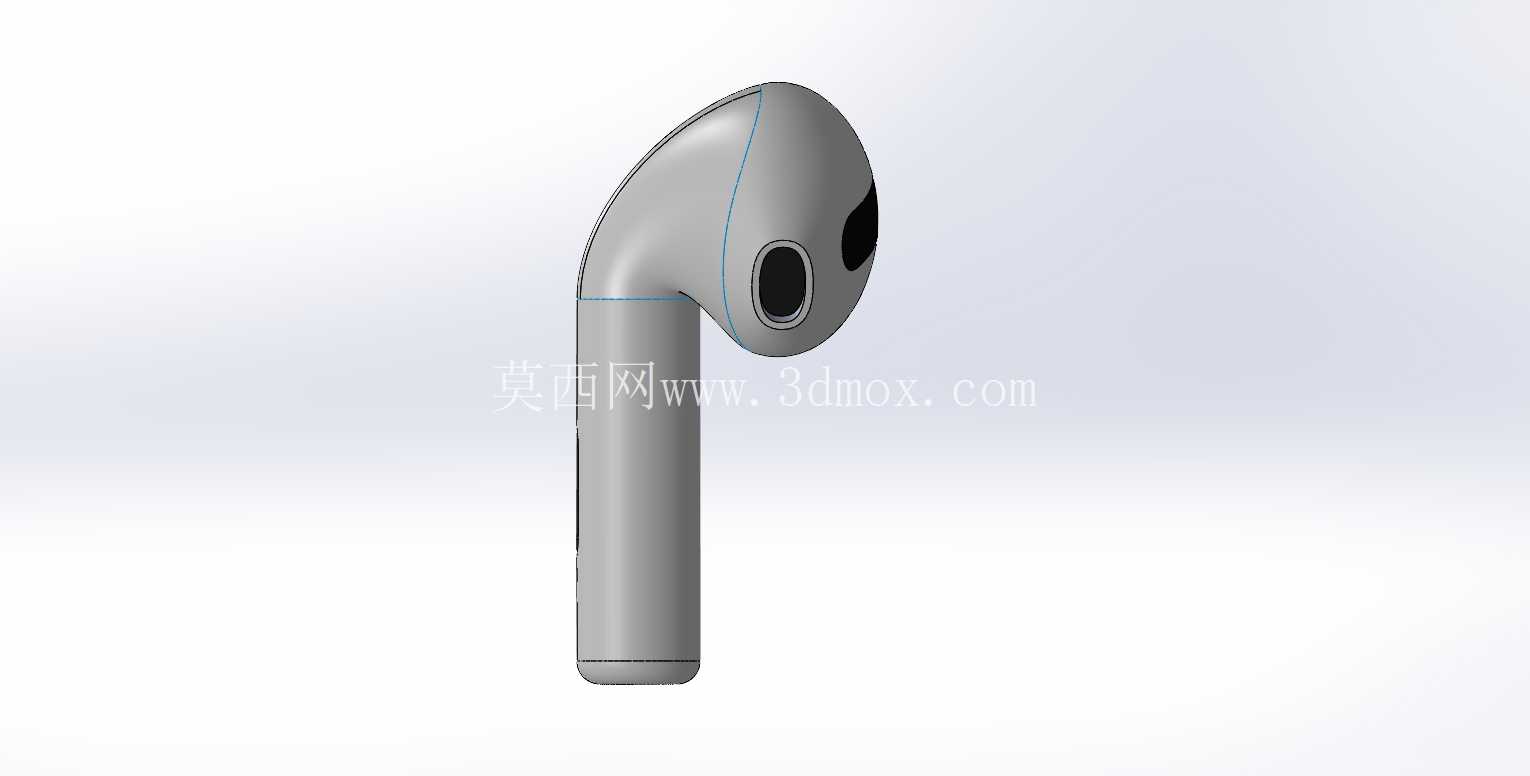

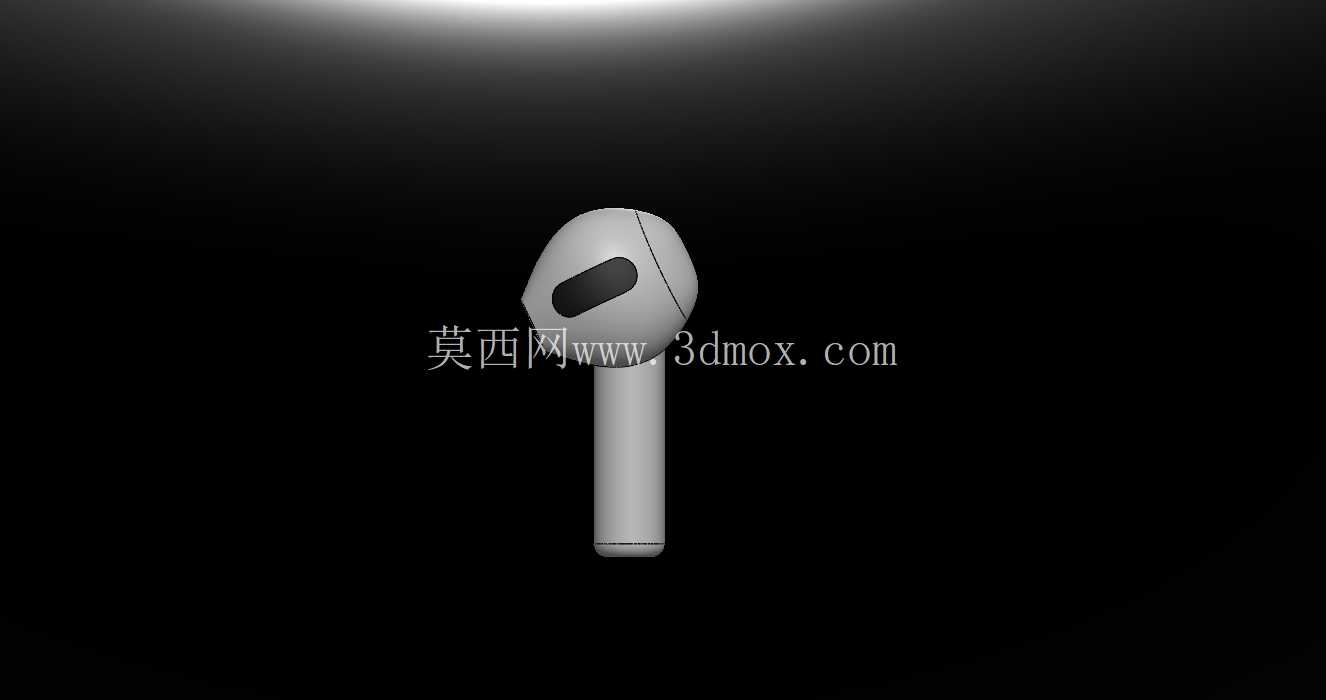

　　日常做消费电子结构建模时，这类TWS耳机的结构是很典型的小型精密装配案例，先从实际使用场景拆解设计逻辑：日常通勤、办公、运动场景下，耳机需要兼顾佩戴稳固性、声学密封性与操作便利性，单只耳塞的外形轮廓完全贴合人耳甲腔与耳道入口的曲面形态，耳塞柄的长度控制在刚好能让用户指尖自然触碰操作区域的范围，不会过长导致佩戴时剐蹭衣领，也不会过短造成取戴、触控操作困难。耳塞部分的硅胶尖端采用变壁厚设计，接触耳道的边缘做薄至0.3mm的软边，能自适应不同耳道的轮廓形变，保证佩戴时的密封效果，同时不会对耳道壁造成过度压迫，长时间佩戴也不会产生明显胀痛感；耳塞主体的硬胶部分做了哑光磨砂的曲面过渡，所有分型线都设置在用户佩戴时不会直接接触皮肤的位置，

　　避免合模线凸起带来的异物感。每个耳塞的内部结构排布上，外部麦克风的拾音孔位置做了凹陷式的导音槽设计，既可以避免佩戴时皮肤遮挡拾音孔，又能引导气流降低风噪影响；通风系统的泄压孔设置在耳塞柄与耳塞主体的衔接位置，连通耳塞内部的后腔空间，平衡佩戴时耳道内的气压，减少低频闷堵感，同时泄压孔内侧贴有防水透气膜，既可以平衡气压，又能阻挡日常使用中的汗液、水汽进入内部电路区域。减压结构的设计藏在耳塞内部的支撑筋位上，硬胶壳体与内部电池、主板的固定位置都设置了微型的缓冲泡棉预留位，跌落时可以吸收冲击能量，避免内部元器件受震移位。充电仓的外形采用圆润的椭球曲面设计，开合处的转轴做了隐藏式结构，上盖与下壳的合模间隙控制在0.1mm以内，

　　开合时的阻尼感均匀，不会出现松垮晃动的情况；仓内的耳机放置槽完全匹配耳塞的外形轮廓，放入时可以自然滑入定位，充电触点的位置刚好对准耳塞柄尾部的充电铜柱，不会出现对位偏差导致充电失效的问题，仓体的内部空间做了紧凑的堆叠优化，在容纳电池、充电主板、磁吸组件的前提下，整体外形尺寸控制在可以单手握持、轻松放入牛仔裤口袋的范围，边缘的大R角过渡不会硌手，日常携带时不会与口袋内的钥匙、卡片等物品产生过度剐蹭。建模过程中需要特别注意曲面的连续性，耳塞与充电仓的所有外露曲面都达到G2连续，避免出现曲面棱线反光不均的问题；装配间隙的预留需要考虑不同材质的成型收缩率，硬胶PC材质与软胶硅胶材质的配合公差控制在0.05mm以内，既保证装配的紧密性，

　　又不会出现装配后应力过大导致的壳体变形。另外，耳塞柄上的触控感应区域做了平面微凸的设计，用户指尖触碰时可以通过触感快速定位操作区域，不需要目视就能完成点按、长按等操作；充电仓底部的配对按钮做了下沉式设计，避免日常放置时误触触发配对模式，按钮的按压行程控制在0.3mm，按压力度反馈清晰，不会出现卡滞或者按动无反馈的问题。从结构可靠性角度，所有开孔的位置都做了凸台加强，避免日常使用中磕碰导致开孔开裂；壳体的壁厚均匀控制在1.2mm，不会出现壁厚不均导致的注塑缩水、翘曲问题，转角位置的内R角不小于0.5mm，减少注塑时的应力集中，提升壳体的抗摔性能。这类小型消费电子的结构设计，核心是在极小的空间内平衡功能、佩戴舒适度与结构可靠性，每一处曲面、每一个开孔、每一条筋位的设计都要对应实际使用中的具体需求，没有多余的装饰性结构，所有造型特征都服务于实际使用体验。
