齿轮联动抓取机械爪结构设计

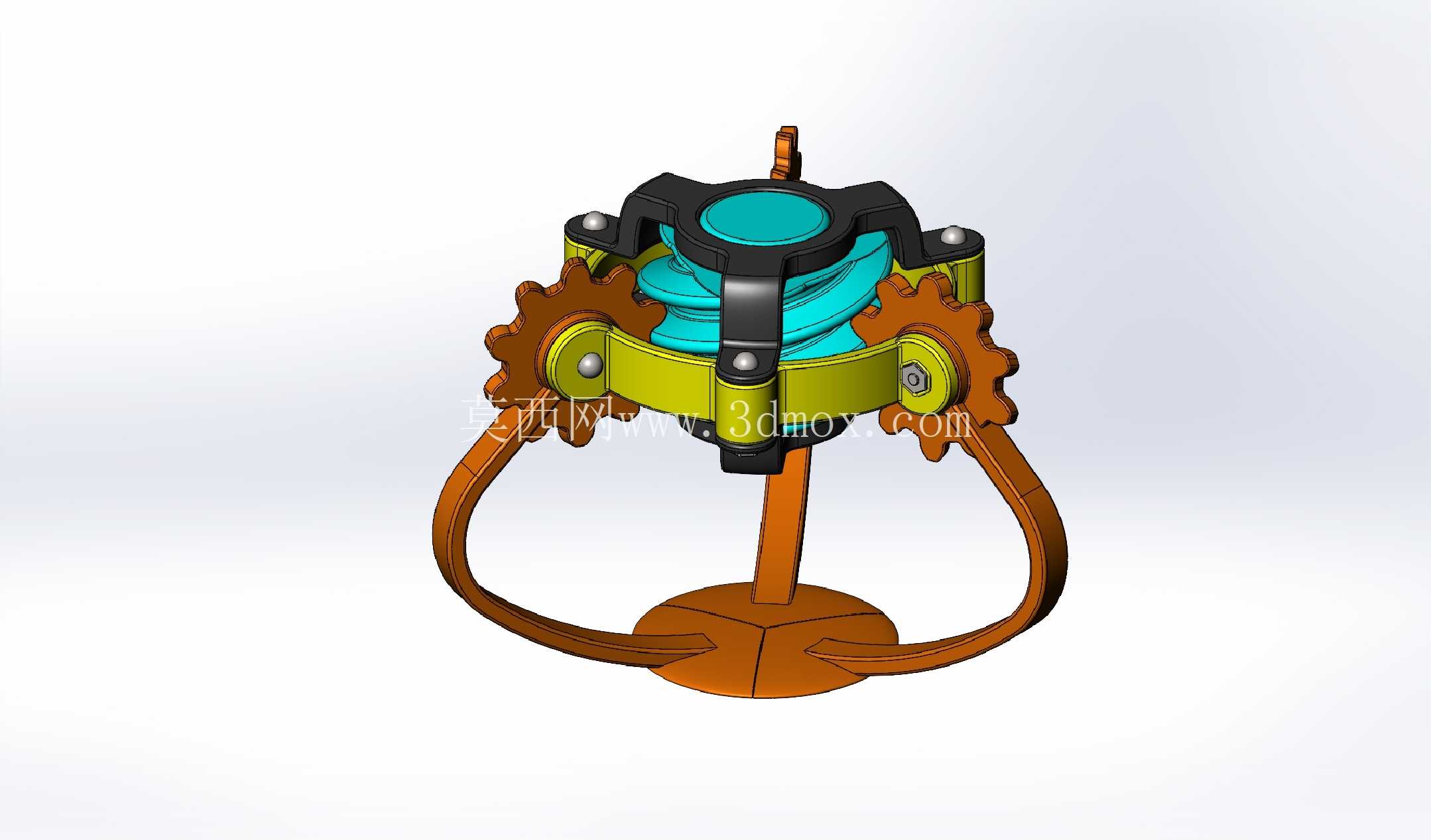

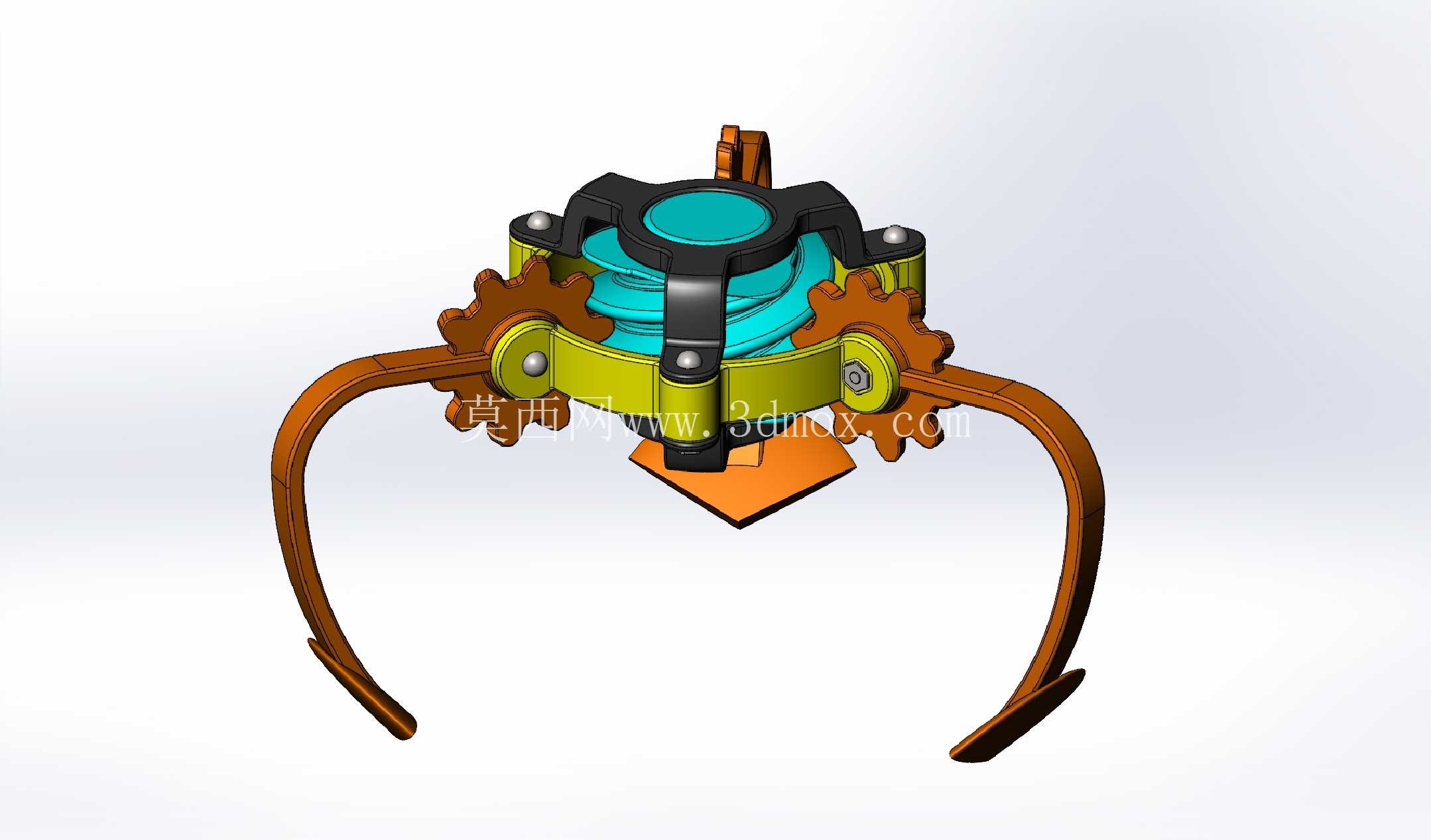

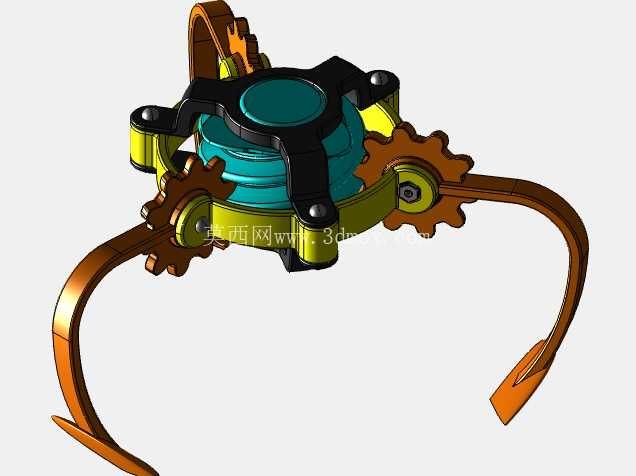

　　这款齿轮联动抓取机构的设计初衷，是面向小载荷精密取放场景的末端执行需求，常见于桌面级自动化分拣工位、教学实验机械演示平台、小型零件周转搬运的配套执行端，区别于大负载液压或气动夹爪，它完全依靠纯机械齿轮啮合实现动作同步，无需额外布设气路或复杂电控线路，在对安装空间、配套成本有严格限制的场景下适配性极强。从结构逻辑来看，整个机构的动力输入集中在中心的旋转握把部位，操作人员转动中心握把时，扭矩会通过中心的同轴齿轮组同步传递到两侧对称布置的从动齿轮上，两个从动齿轮分别与弧形爪臂做刚性连接，齿轮转动时会带动两侧爪臂沿固定铰接点做同步开合动作，这种对称齿轮传动的设计从根源上避免了两侧爪臂动作不同步的问题，

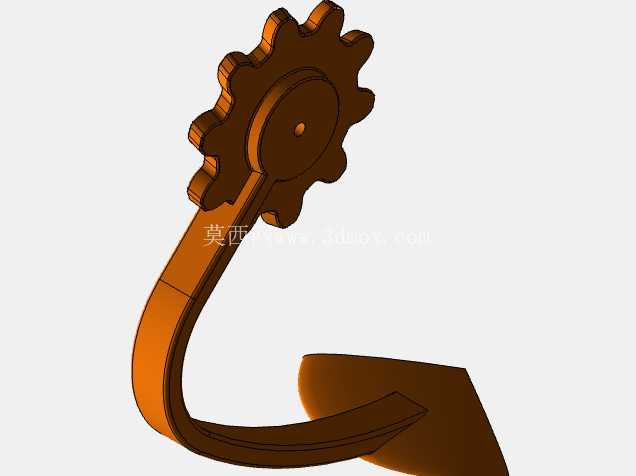

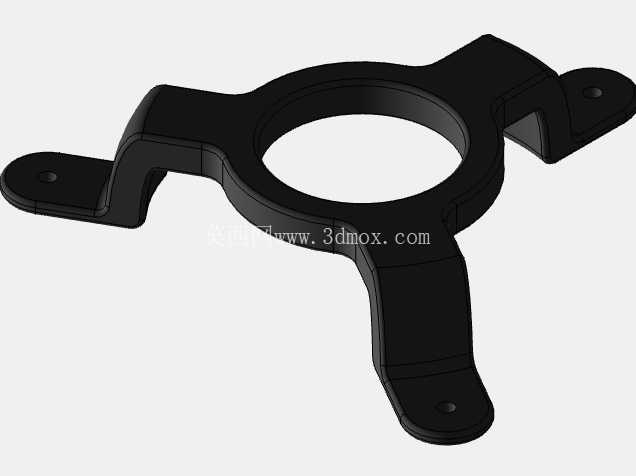

　　不会出现单侧爪臂先接触工件导致的夹持偏移、工件脱落情况，对规则柱状、环状小零件的夹持对中性表现优异。设计过程中特意将爪臂的弧形轮廓做了变曲率处理，靠近铰接点的位置曲率更大，保证开合初始阶段有足够的夹持行程，爪臂末端的曲率放缓，接触工件时能形成更大的包络面，配合末端做的微小内折勾边结构，即使夹持表面光滑的圆柱形零件，也能在额定夹持力范围内避免工件滑脱。中心的齿轮组外部做了全包式防护壳体，一方面将所有啮合齿轮的齿面完全封闭，避免车间环境中的金属碎屑、粉尘落入齿隙造成卡滞，另一方面壳体上预留的三个固定凸台可以直接和外部机械臂、固定支架做螺栓连接，安装孔位采用标准等距布置，不需要额外做转接法兰就能适配多数桌面级机械臂的末端安装尺寸。

　　整个机构的开合行程控制在0到65毫米区间，完全覆盖小型电子元器件、精密机加工小零件、珠宝饰品类工件的夹持尺寸范围，夹持力的大小完全由中心握把的输入扭矩决定，不需要额外调整弹簧预紧力或者气压参数，操作人员可以根据工件的材质脆性灵活控制握力，针对薄壁塑料件、玻璃小件这类易损工件也能稳定夹持不会夹伤。在传动间隙的控制上，设计时将所有齿轮的啮合侧隙控制在0.02毫米以内，爪臂铰接位置采用轴套配合，减少长期往复开合带来的磨损旷量，保证机构在长期高频使用后依然能保持精准的对中性，不会出现爪臂错位、夹持精度下降的问题。两侧爪臂采用对称式悬臂结构，在保证足够结构强度的前提下做了局部减重开槽，既降低了整个机构的自重，也减少了动作过程中的转动惯量，

　　让开合动作更跟手，没有迟滞感。从安装边界来看，整个机构闭合状态下的最大外轮廓直径不超过120毫米，整体高度控制在80毫米以内，不会和周边的工位料架、传感器产生干涉，在狭小的工位空间内也能灵活布置。不同于常规的弹簧复位夹爪，这款机构没有采用复位弹簧结构，爪臂的开合位置可以通过齿轮啮合的自锁特性保持在任意行程位置，不需要持续施加外力就能维持当前的夹持开度，在需要长时间保持固定夹持姿态的演示场景、或者工件临时定位场景下，不需要额外增加锁止结构就能满足使用需求。齿轮的模数选用0.8的小模数设计，传动过程平稳无冲击，开合动作的噪音控制表现优异，即使在安静的教学演示环境或者实验室场景下使用，也不会产生明显的操作噪音。
