工业设备多按键操控手柄结构设计

　　这款多按键操纵杆主要面向工业电控场景的人机交互需求设计，常见于工程车辆驾驶室、工业自动化控制台、特种作业设备操作位等需要单手完成多指令输入的工况，操作人员可通过杆体的摆动实现方向类指令输出，同时配合顶部按键完成功能切换、参数确认、点位触发等复合操作，无需在操作过程中频繁抬手切换控制元件，能有效降低复杂作业流程下的操作失误率，缩短指令响应路径。

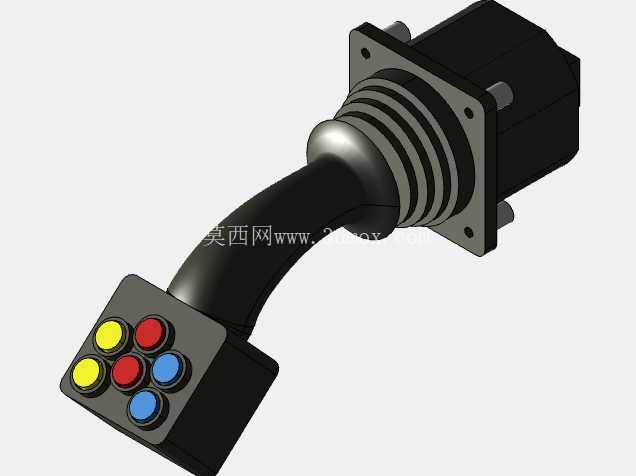

　　从结构设计逻辑来看，整体采用下装式安装布局，底部为方形法兰安装基座，基座四角预留安装孔位，安装面与设备台面贴合时可通过螺栓完成刚性固定，基座下部的接线腔体可容纳内部霍尔元件或电位器的接线端，线缆可从设备台面下方走线，避免操作区域线缆外露干扰动作。基座上方设置波纹状防尘密封套，采用柔性耐油橡胶材质，既可以适配杆体全角度摆动时的形变需求，又能阻挡作业环境中的粉尘、切削液、油污进入内部传感结构，延长核心元件的使用寿命，密封套的褶皱弧度经过反复校核，在杆体达到最大摆角时不会出现过度拉伸或挤压褶皱卡滞的问题。

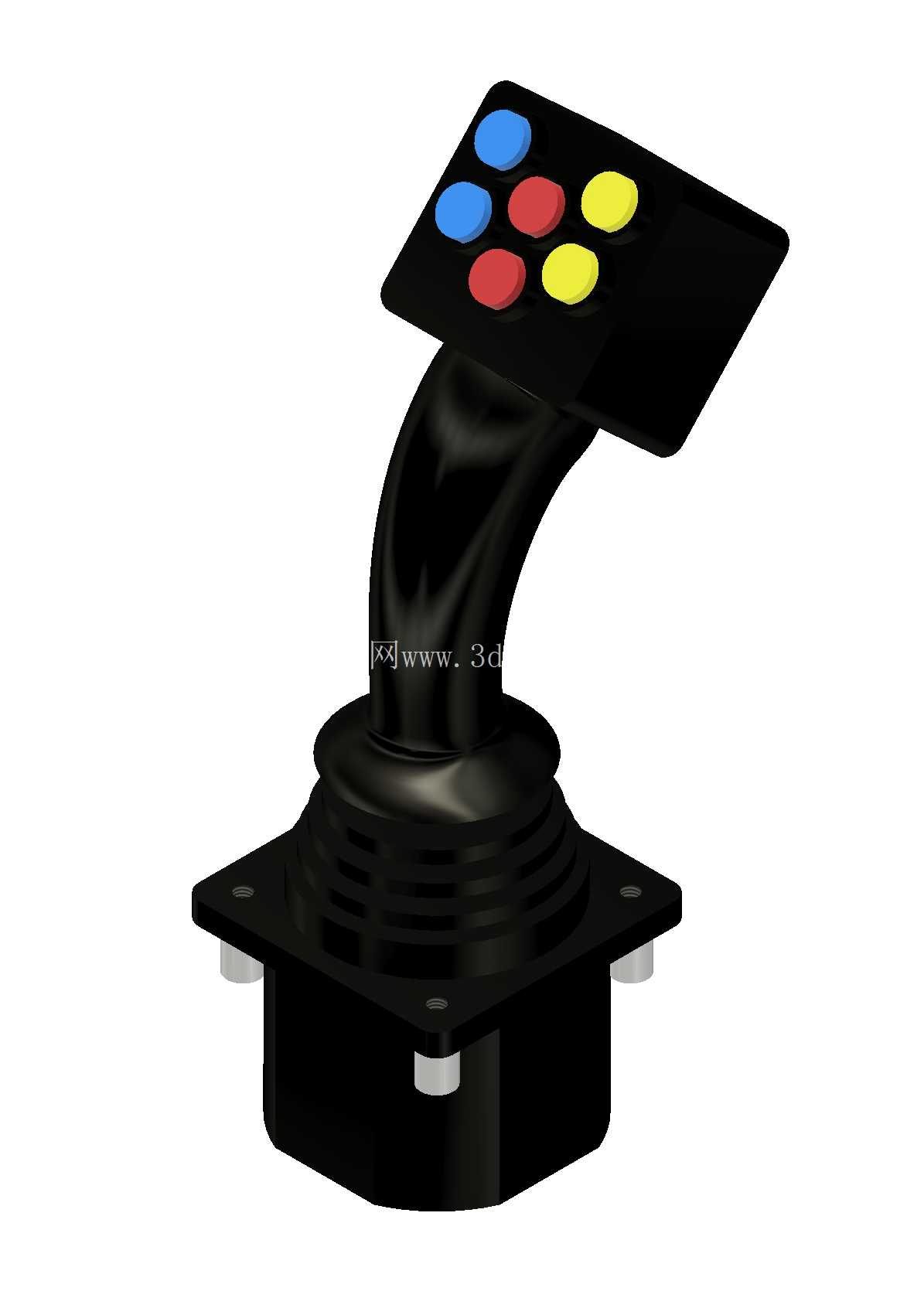

　　杆体部分采用符合人体工学的弯曲造型，握持段的弧度贴合手掌自然握持时的掌心曲线，长时间操作不易产生肌肉疲劳，杆身表面做哑光防滑处理，即使操作人员佩戴劳保手套也能稳定握持，不会出现打滑脱手的情况。顶部的操作面板采用倾斜布局，按键排布对应手指自然放置的位置，六枚按键采用不同颜色做功能区分，蓝色按键对应轴向动作控制、红色按键对应急停或确认类高优先级操作、黄色按键对应模式切换类功能，操作人员无需目视确认按键位置，仅凭触感和颜色记忆即可完成盲操作，适配需要同时观察作业工况的场景需求。

　　设计过程中对安装边界做了明确的约束，底部法兰的安装孔距适配行业通用的操纵杆安装开孔尺寸，可直接替换同规格的传统操纵杆，无需对原有设备台面做二次改孔加工；杆体的最大摆角控制在正负25度区间，既保证足够的方向控制精度，又避免摆角过大导致操作人员腕部过度偏转；顶部按键的触发行程设置为2mm，触发压力控制在1.2N-1.8N区间，既不会因为误触导致指令误发，也不会因为按键过硬增加操作负荷。

　　内部结构采用模块化设计，传感模块、按键模块、基座模块可单独拆分维护，当某一部件出现损耗时无需更换整个操纵杆，仅需替换对应模块即可降低维护成本。传感部分可选配电位器式或霍尔式两种方案，电位器方案成本更低，适配对精度要求不高的通用设备，霍尔方案无接触磨损，使用寿命更长，适配高频操作的工业作业场景。整体结构的外壳部分采用增强尼龙材质注塑成型，具备优秀的抗冲击性能和耐候性，可在-20℃到60℃的工况环境下稳定工作，顶部按键面板采用PC材质，表面耐刮擦，长期按键操作也不会出现明显的磨损痕迹，按键字符采用激光蚀刻工艺，不会因为长期触摸出现字符脱落的问题。

　　在实际选型适配时，需要注意安装台面的厚度需匹配基座的安装螺纹长度，台面孔位开取时需预留密封套的活动间隙，避免杆体摆动时与台面开孔边缘发生剐蹭；接线时需按照引脚定义区分方向信号、按键信号与公共端，避免接线错误导致功能异常；日常维护时仅需定期清理防尘套表面的积尘与油污，检查安装螺栓是否出现松动即可，无需额外加注润滑油，内部传感结构为自润滑设计，可长期免维护运行。
