方形法兰四芯工业电源连接器结构

　　这款四芯法兰式连接器主要面向工业场景下的低压交直流电源连接需求，常见于户外工程设备、舞台灯光供电、自动化生产线模组供电、移动发电机组外接输出、检测仪器外接电源输入等需要频繁插拔、同时要求连接稳固具备一定防护能力的场景。不同于民用电源接头，这类工业连接器需要在存在振动、粉尘、偶尔溅水的工况下保持稳定的电气导通，避免出现接触不良、插针松脱、绝缘失效等问题。

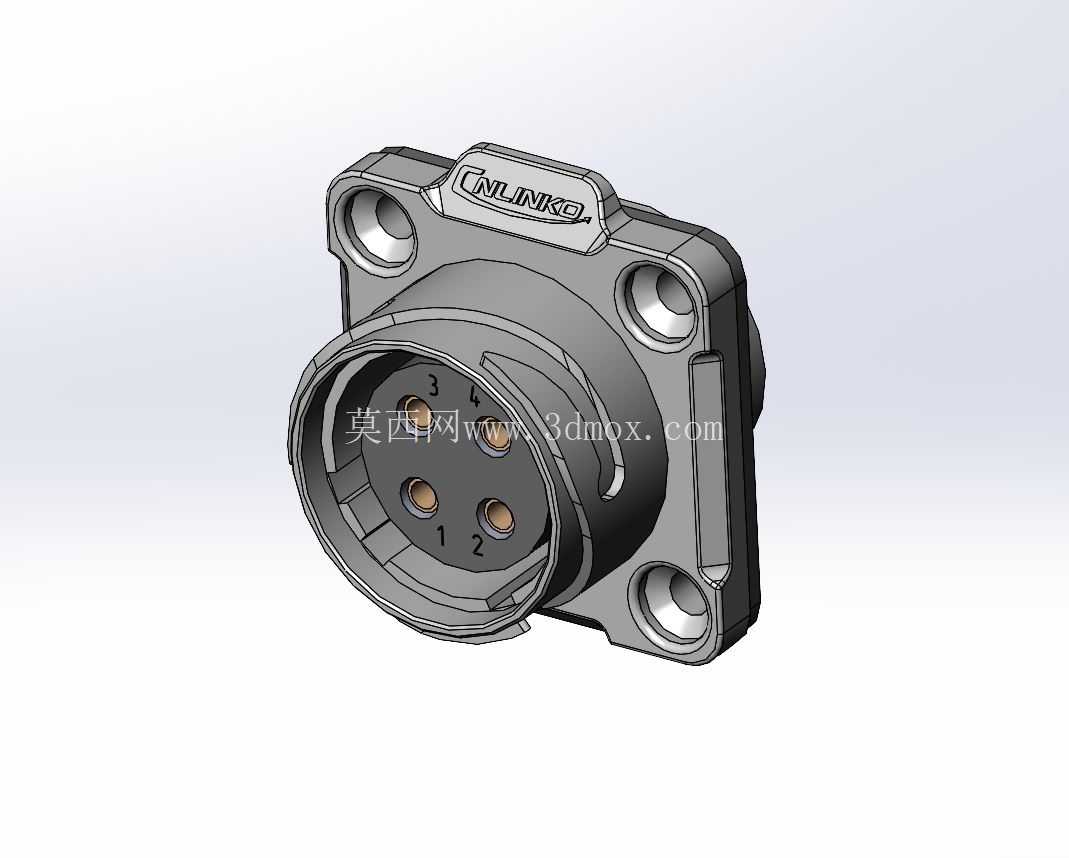

　　从结构设计来看，该连接器采用方形法兰盘作为安装固定基准，法兰盘四个角预留沉头安装孔，安装时可从设备面板外侧将插座本体穿入预制开孔，通过四颗螺丝从正面锁紧固定，沉头孔设计可以让螺丝头部完全没入法兰平面，不会突出表面影响后续对接操作，也能避免螺丝受到外力磕碰发生松动。法兰盘与设备面板贴合的一侧可加装适配厚度的橡胶密封垫，压紧后能够填充面板与法兰之间的装配间隙，阻挡粉尘、水汽从安装缝隙进入设备内部，满足常规户外使用的基础防护要求。

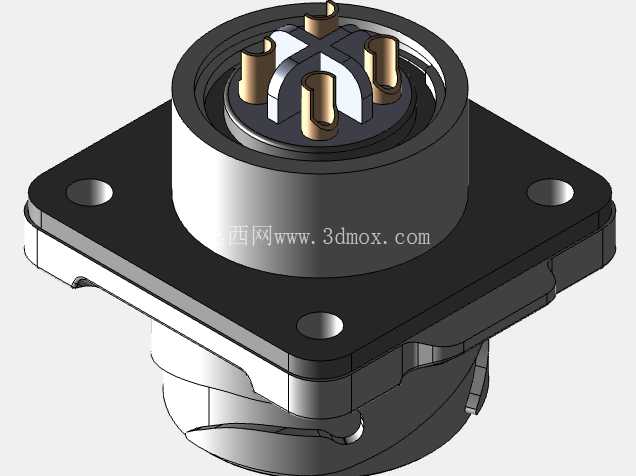

　　接触端采用四根圆柱形铜质插针，插针根部做了台阶式限位结构，装配时插针压入绝缘基座后，台阶面会与基座内的定位槽完全贴合，既可以防止插针在插拔受力时发生轴向窜动，也能保证每根插针的伸出长度一致，对接时四根插针可以同时与插头端的插孔接触，避免出现单根插针提前受力弯折或者接触滞后的问题。插针之间的绝缘基座采用耐温工程塑料注塑成型，基座表面设置了十字形的隔离筋，将四根插针分别分隔在独立的腔室内，既增加了插针之间的爬电距离，提升高压工况下的绝缘安全性，也能在插头插入时起到导向定位作用，避免插针因为插头偏斜被顶弯。

　　连接器主体的圆筒形外壳采用金属材质加工，表面做了抗氧化处理，一方面可以为内部绝缘基座和插针提供机械防护，承受插拔时的径向冲击力，另一方面金属外壳可以实现连续的电磁屏蔽，减少供电线路对外的电磁辐射，也能阻挡外界电磁干扰对连接线路的影响，适合给带有精密检测模块的设备供电使用。外壳靠近法兰的位置做了加厚过渡处理，这个位置是安装后应力最集中的区域，加厚设计可以避免设备振动时外壳与法兰连接处出现开裂，提升整体结构强度。

　　从安装边界来看，设计选型时需要注意，法兰盘的方形外轮廓尺寸决定了面板开孔的最小周边空间，安装孔的中心距需要与面板预制孔位完全匹配，避免强行装配导致法兰变形；插座穿入面板的尾部长度需要与设备内部的走线空间匹配，尾部预留的接线空间要能容纳四根导线的压接端子以及绝缘护套，同时要留出足够的走线弯曲半径，避免导线根部被硬折导致线芯断裂。对接端的插针外圆与外壳内壁之间留有均匀的环形间隙，这个间隙是与插头端的定位凸台配合的，对接时插头的凸台会插入这个间隙，实现径向定位，保证插针与插孔精准对中，不会出现偏磨。

　　实际使用中，这类连接器的插针载流量需要与线径匹配，每根插针的接触部位采用了滚花加镀覆处理，既可以降低接触电阻减少通电发热，也能提升插针表面的耐磨性能，承受数百次的插拔循环不会出现接触电阻超标的问题。法兰盘下方的卡扣结构是与插头端的锁紧结构配合的，插头插入到位后，锁紧卡爪会卡入这个卡扣槽内，防止设备运行过程中因为振动导致插头意外松脱，拆卸时只需要按压插头上的解锁按钮就可以顺利拔出，不需要额外工具操作，适合需要快速拆装的移动设备使用。
