ALSEYE薄型下压式CPU散热结构设计

　　这款薄型下压式散热组件，主要面向1U机架式服务器、嵌入式工控主板、紧凑型ITX迷你主机这类内部垂直安装空间极度受限的计算设备，解决高集成度计算场景下小尺寸CPU的持续散热需求，避免因机箱内部空间不足无法搭载高塔散热器的适配难题。不同于常规塔式侧吹散热器的风道走向，该结构采用下压式出风设计，风扇运转产生的气流垂直穿过底部鳍片间隙后，会向主板四周扩散，除了带走CPU核心的热量之外，还能顺带覆盖CPU周边的供电MOS管、内存颗粒、主板南桥芯片等发热元件，在紧凑机箱内部形成无死角的散热气流，无需额外为周边元件配置独立散热片，降低整机的散热物料成本与安装复杂度。

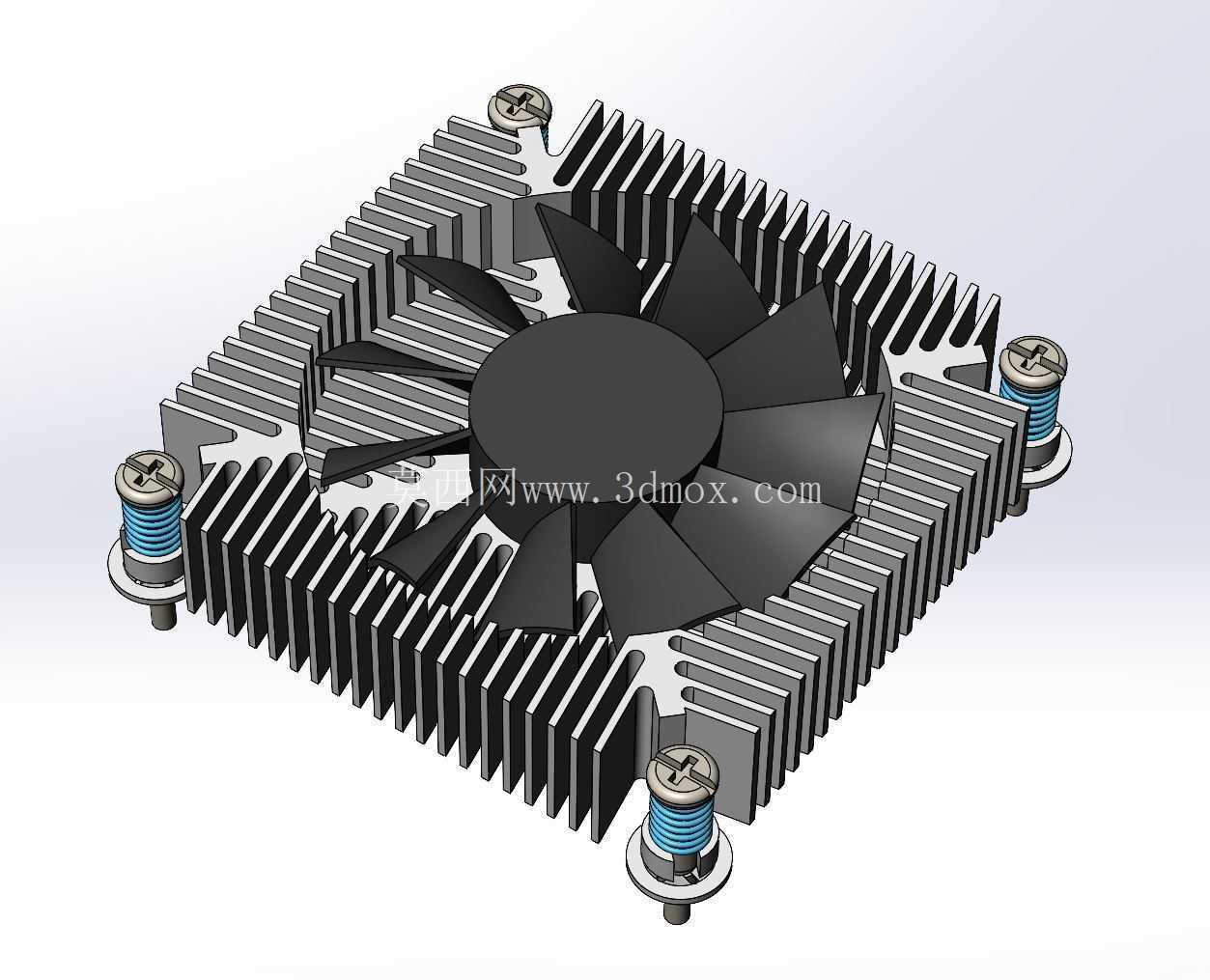

　　从结构设计逻辑来看，整个散热组件采用一体化铝挤鳍片作为核心导热基体，鳍片采用等间距放射状排布，从中心风扇安装位向四周延伸，每一片鳍片的厚度保持均匀一致，既保证铝挤加工时的材料流动性，避免成型后出现鳍片缺损、厚度不均的问题，也能让气流在鳍片间隙中流动时的风阻保持恒定，减少局部湍流产生的风噪。鳍片中心预留圆形风扇安装位，匹配七叶轴流风扇的安装尺寸，扇叶采用大倾角曲面设计，在相同转速下能推动更大的风量穿过鳍片间隙，同时扇叶边缘做了切角处理，切割气流时的噪音更低，适合对运行噪音有要求的办公类迷你主机、低噪工控设备场景。

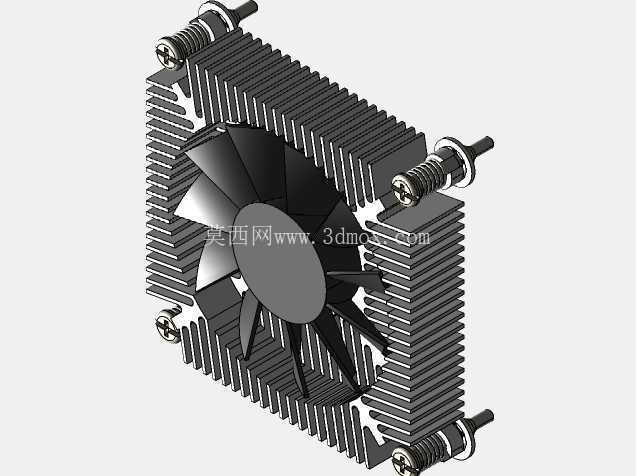

　　安装固定结构采用四角弹性螺丝设计，每一个固定位都配置了等刚度螺旋弹簧与绝缘垫圈，安装时弹簧的预紧力可以将散热底座紧密压合在CPU核心表面，不会因为安装压力过大压损CPU核心或PCB基板，同时弹簧的浮动结构可以抵消主板安装面的平面度误差，保证散热底座与CPU顶盖的接触面积最大化，减少接触热阻。四个安装脚的孔位完全适配通用ITX主板的CPU安装孔距，不需要额外的转接支架，安装时直接对准孔位拧紧螺丝即可，拆装维护的效率更高，适合批量装机的生产场景。

　　从安装边界尺寸来看，整体结构的总高度控制在15mm级别，刚好适配1U服务器机箱的内部垂直空间余量，不会出现散热器顶到机箱盖板的问题；整体长宽尺寸与标准ITX主板的CPU区域保持匹配，不会干涉到内存插槽、PCIe扩展卡的安装位，哪怕是采用高马甲的内存颗粒，也能和散热器保持足够的安全间隙，不会出现安装冲突。散热底座与CPU接触的表面采用精铣加工，平面度控制在0.02mm以内，表面粗糙度达到Ra1.6级别，只需要涂抹薄薄一层导热硅脂就能填充微观间隙，最大化导热效率。

　　在实际应用中，这类薄型散热器可以覆盖TDP在75W以内的低功耗处理器，满足嵌入式工控机长期7*24小时稳定运行的散热需求，在环境温度40℃的机箱内部，也能将CPU满载核心温度控制在安全阈值以内，不会出现过热降频的问题。鳍片表面采用本色阳极氧化处理，既可以提升铝件表面的抗腐蚀能力，避免长期使用后表面积灰氧化降低散热效率，也不会因为涂层过厚增加鳍片之间的热阻。整个结构没有多余的复杂零件，所有部件都采用成熟的量产工艺加工，生产良率高，成本可控，适合批量配套紧凑型计算设备使用。
