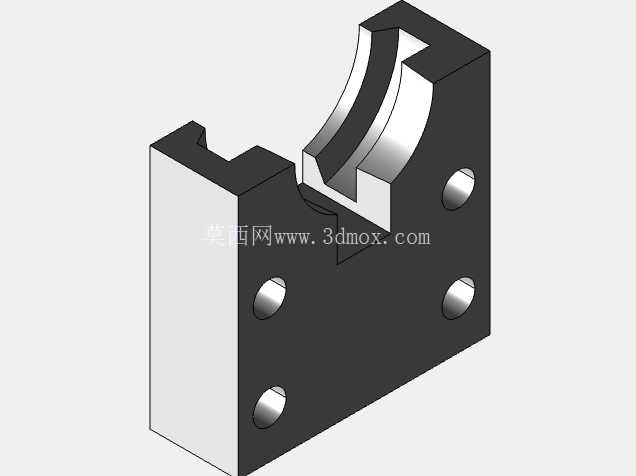

BT40规格机床刀架锁紧工装结构

　　在数控加工中心、数控镗铣床的日常换刀作业流程里，刀架锁紧结构是保障刀具装夹精度、避免加工过程中刀具窜动的核心功能部件，这套BT40规格的刀架锁紧结构，主要适配采用BT40锥柄标准刀具的立式、卧式加工中心刀库系统，承担刀架工位上刀具锥柄的定位锁紧、换刀时的快速释放功能，直接影响换刀动作的可靠性与加工过程中的刀具装夹刚性。

　　从实际应用场景来看，这类锁紧结构多安装在圆盘式刀库、链式刀库的单个刀位上，当机械手完成刀具抓取、送入刀位的动作后，该结构会通过内部的弹性锁紧元件对BT40锥柄的拉钉部位施加稳定的锁紧力，避免刀库旋转、设备快速移位过程中刀具出现松脱、移位问题；在换刀触发时，结构会通过外部动力驱动锁紧元件退让，释放拉钉的夹持约束，让机械手可以顺利取出刀具完成换刀流程。

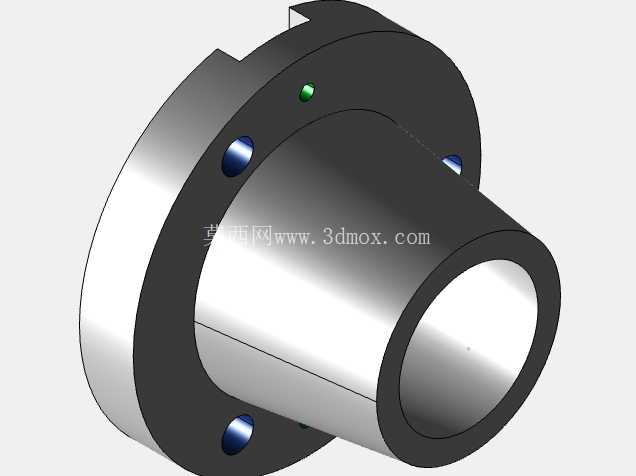

　　设计层面上，这套结构采用了法兰式安装基准，外圈的法兰端面设置了均匀分布的安装孔位，可直接通过内六角螺栓固定在刀库的刀位安装板上，安装基准面与内锥孔的轴线垂直度公差控制在0.01mm以内，保障锥柄装入后的同轴度精度。内锥孔完全遵循BT40锥度标准加工，锥面接触率不低于85%，可以和标准BT40刀具锥柄实现紧密贴合，避免锥面配合间隙带来的刀具跳动问题。结构外圈分布的锁紧钢珠，在内部弹簧的驱动下可以卡入BT40拉钉的环形凹槽内，提供均匀周向的锁紧力，相比单侧锁紧结构，周向多点锁紧的受力更均衡，长期使用后不易出现锁紧力偏载、拉钉磨损不均的问题。

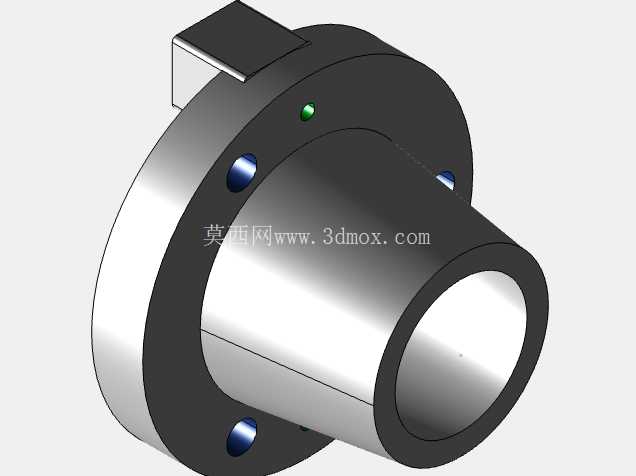

　　结构上还设置了到位检测点位，图中可见的绿色指示点位对应到位检测传感器的安装位置，当刀具锥柄完全推入内锥孔、锁紧钢珠完全卡入拉钉凹槽后，检测元件会触发到位信号，反馈给机床控制系统确认刀具装夹到位，避免未锁紧状态下设备启动加工引发的安全事故。结构的解锁驱动采用常规的气动顶推方式，当解锁气路通气时，顶推环会压缩内部弹簧，带动锁紧钢珠向外退让，解除对拉钉的约束，整个解锁行程控制在5mm以内，既可以保证完全释放拉钉，又不会出现行程过大导致钢珠脱落的问题。

　　从安装边界尺寸来看，这套结构的法兰外径适配常规BT40刀库的刀位安装间距，不会出现相邻刀位安装干涉的问题，内锥孔的深度完全匹配标准BT40锥柄的插入长度，保证锥柄端面与结构端面的贴合精度。结构的整体轴向尺寸经过压缩设计，不会占用过多刀库的轴向安装空间，适配多数存量加工中心刀库的改造替换需求，不需要对原有刀库安装板做额外的加工修改即可完成换装。

　　在实际使用过程中，这类锁紧结构的锁紧力经过校准，单工位锁紧力不低于12kN，可以满足重载切削工况下的刀具装夹刚性需求，即使是大直径面铣刀、粗镗刀这类切削负载较大的刀具，也不会在加工过程中出现刀具被拉出、锥面松动的问题。结构内部的弹簧采用优质弹簧钢制作，经过疲劳寿命测试，可以满足百万次以上的锁紧解锁循环，长期使用后锁紧力衰减率不超过5%，减少日常维护更换的频率。钢珠与拉钉接触的部位做了硬化处理，表面硬度达到HRC58以上，降低长期反复锁紧解锁过程中的接触磨损，延长结构的整体使用寿命。

　　结构的外部轮廓做了倒角过渡处理，没有尖锐的棱角，避免换刀过程中机械手、刀具与结构边缘发生刮碰，损伤刀具表面或者结构本身。法兰安装孔采用沉孔设计，螺栓安装后头部不会突出法兰端面，保证安装面的贴合平整性，避免安装后出现结构倾斜、锥孔轴线偏移的问题。整个结构的零件拆分合理，易损件比如弹簧、钢珠都可以单独更换，不需要整体更换整个锁紧单元，降低设备后期的维护成本。
