家具施工偏心连接钻孔定位辅助工装

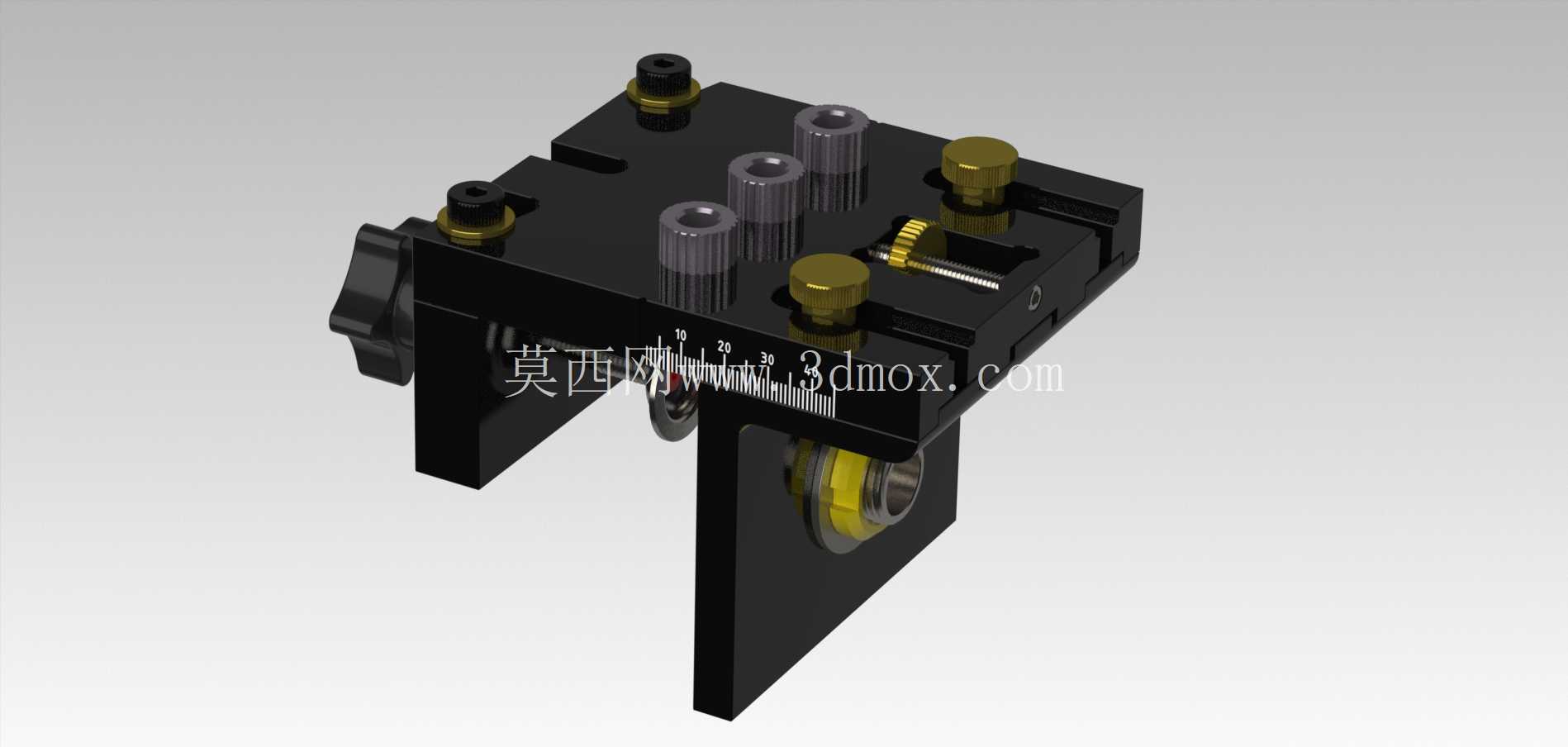

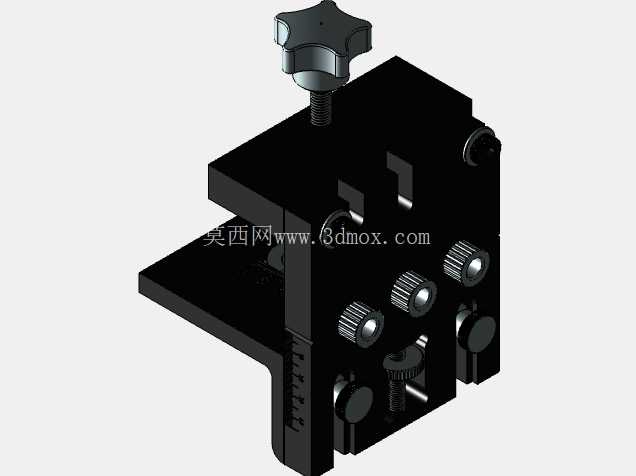

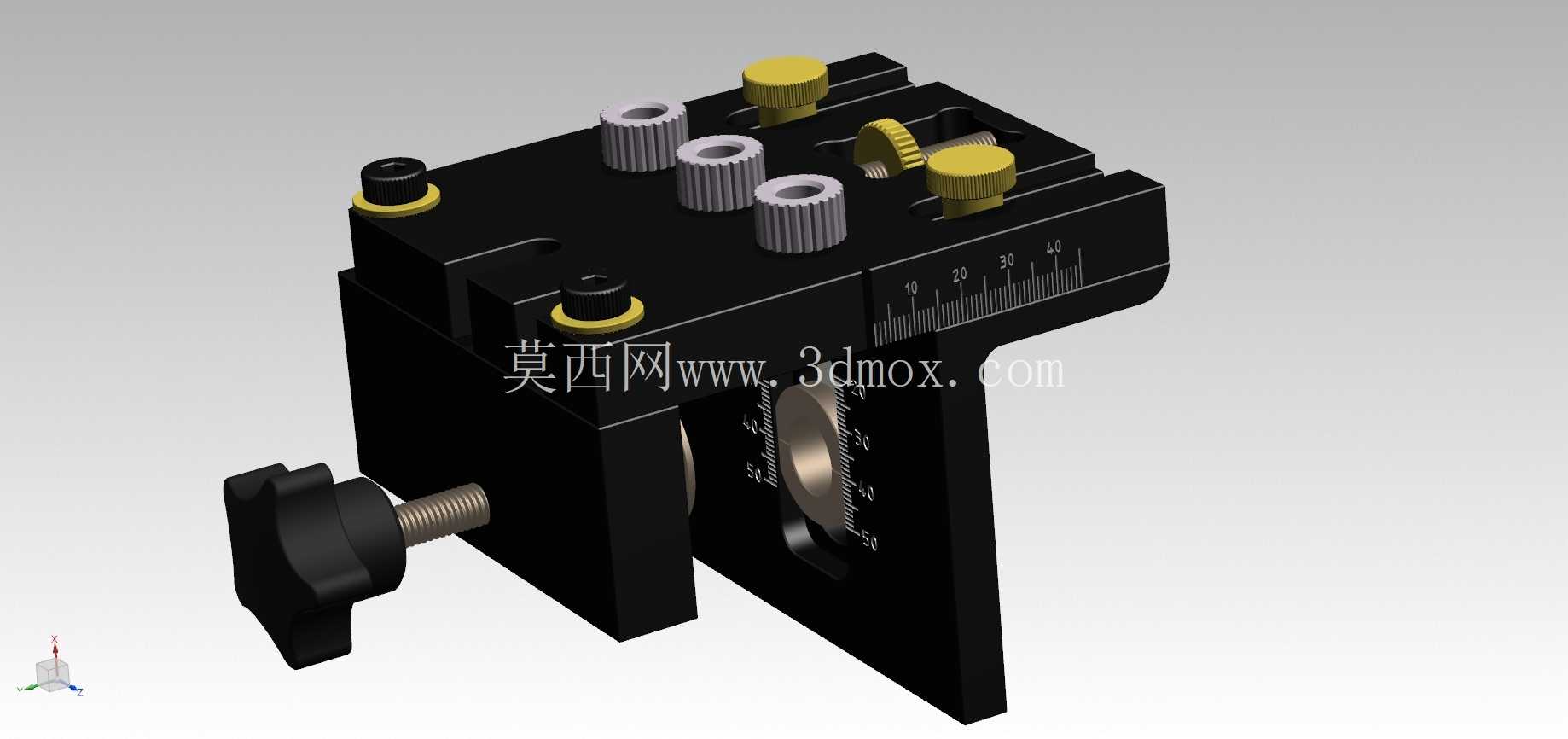

　　在板式家具现场安装、定制家具现场施工的场景中，偏心连接件的安装孔位精度直接决定了家具拼接后的结构强度与外观平整度，传统手工划线钻孔的方式很容易出现孔位偏移、孔深不一致、相邻孔同轴度偏差的问题，一旦孔位超差，不仅会导致连接件无法正常锁紧，还可能出现板材拼接缝隙不均、连接件外露、组装后结构松动等问题，这款钻孔辅助工装正是针对这类现场施工痛点设计的定位类工装。从结构设计来看，工装主体采用一体式块状基体作为承载结构，基体上集成了多组可调定位组件，其中带滚花的调节旋钮用于快速调整钻孔的中心距参数，旋钮表面的滚花结构可以保证施工人员带手套操作时也能顺利转动调节，不需要额外借助工具；侧边的带刻度滑台可以直观读取当前的调节距离，

　　刻度精度控制在1mm量级，足够满足家具安装的孔位精度要求，避免反复测量核对的繁琐步骤。工装前端的锁紧结构采用星形手拧螺钉配合压块的形式，不需要额外的扳手类工具，直接手动旋转就可以将工装牢固夹紧在待钻孔的板材边缘，压块的接触面做了防滑处理，夹紧后不会在钻孔过程中出现移位，同时不会在板材饰面留下压痕，适合各类饰面板材的现场施工。钻孔导向套采用高硬度耐磨材质内嵌在基体对应的孔位中，导向套的内径与常用的木工钻头直径匹配，钻孔时钻头顺着导向套进给，可以完全避免钻头跑偏的问题，同时导向套的端面可以作为钻孔深度的限位基准，配合带限位环的钻头使用，可以精准控制钻孔深度，避免出现钻穿板材或者孔深不足导致偏心件无法完全嵌入的问题。从安装边界来看，

　　这款工装可以适配厚度在12mm到25mm之间的各类常用板式家具板材，覆盖了定制家具常用的颗粒板、多层板、密度板等基材的厚度范围，调节行程可以覆盖主流偏心连接件的中心距要求，从15mm到50mm的孔距都可以通过滑台调节实现，不需要针对不同规格的连接件更换不同的定位工装。在实际使用过程中，施工人员只需要先根据所用偏心连接件的规格，调整好滑台的刻度位置，将工装卡在板材需要钻孔的对应边缘，拧紧侧边的手拧锁紧螺钉，就可以直接将钻头插入导向套进行钻孔作业，整个定位过程不需要反复使用卷尺测量划线，单孔的定位加钻孔时间可以控制在10秒以内，相比传统划线钻孔的方式效率提升明显，同时孔位的一致性可以得到充分保证，即使是没有太多施工经验的人员，

　　也能借助这款工装加工出合格的安装孔位。工装的整体结构没有多余的突出部件，整体尺寸控制在单手可握持的范围内，重量较轻，方便现场施工时随身携带，不会增加太多工具负重；所有调节部件都做了防脱落设计，不会在现场使用过程中出现零件丢失的问题，基体的边角都做了倒钝处理，不会划伤施工人员或者板材表面。从设计思路上，这款工装没有采用复杂的多零件拼接结构，而是尽可能将功能集成在单块基体上，减少了装配间隙带来的精度误差，同时所有活动部件都预留了足够的调节余量，即使长期使用出现轻微磨损，也可以通过调节补偿磨损量，延长工装的使用寿命；导向套采用可更换的内嵌设计，长期使用后导向套出现磨损时，只需要更换对应规格的导向套即可，不需要整体更换工装，降低了长期使用的成本。在现场施工的复杂工况下，这类小型定位工装可以有效降低对施工人员技能水平的依赖，统一不同施工人员的钻孔精度标准，减少因为孔位误差导致的板材报废问题，尤其是在批量安装定制家具的场景下，稳定的孔位精度可以大幅提升整体安装效率，减少后期调整维修的工作量。
