移动式农林枝条粉碎处理设备结构设计

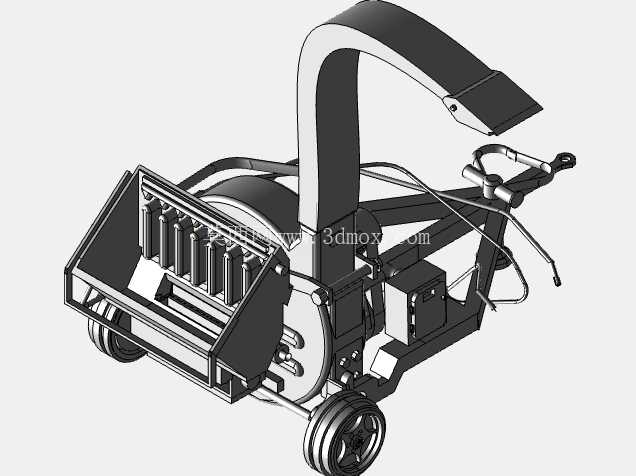

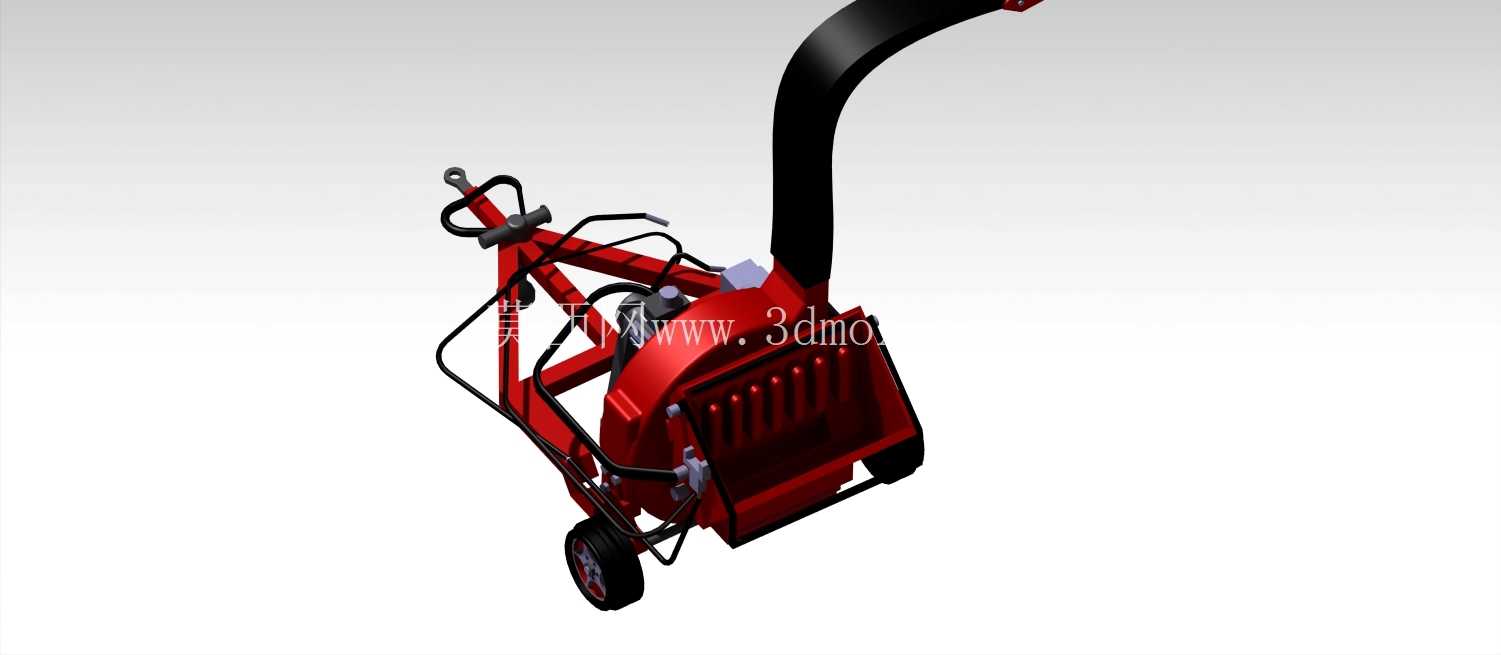

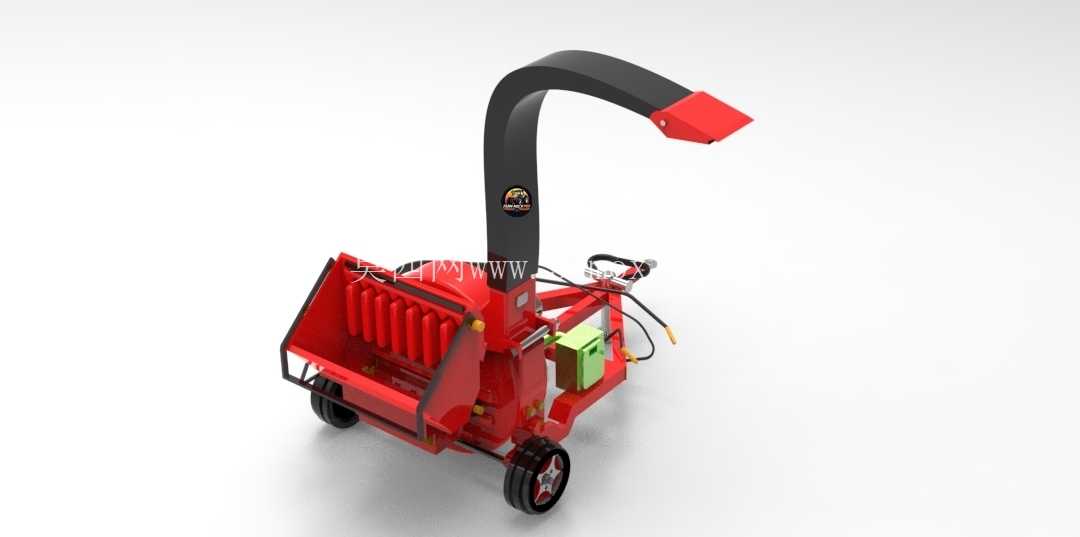

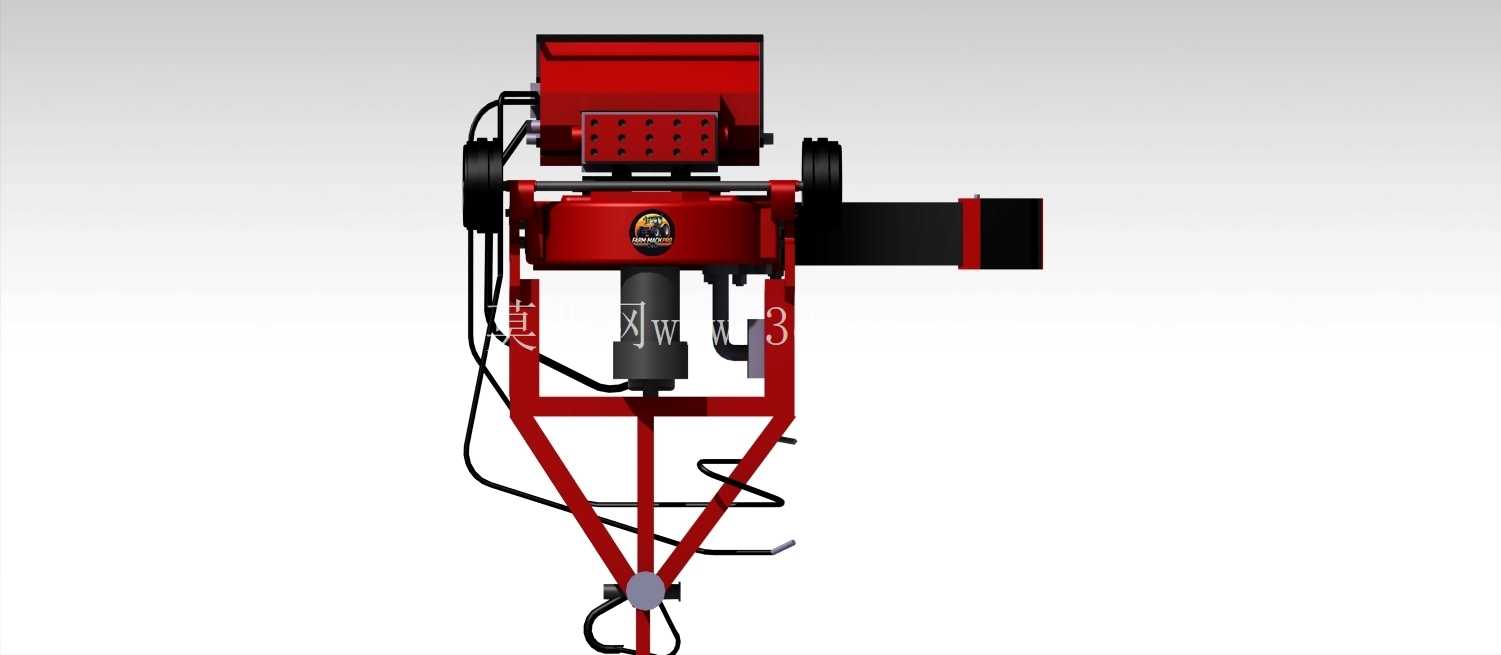

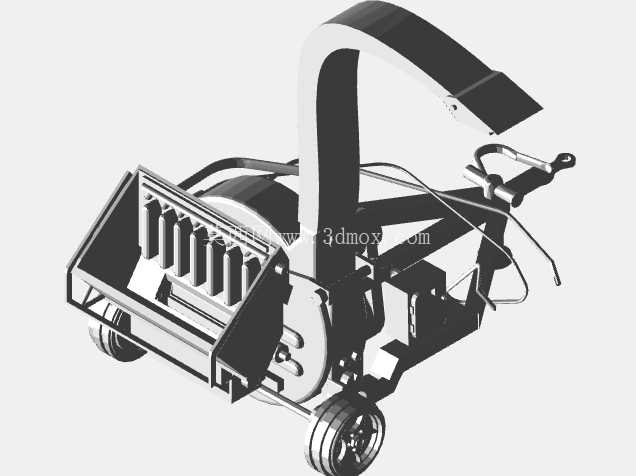

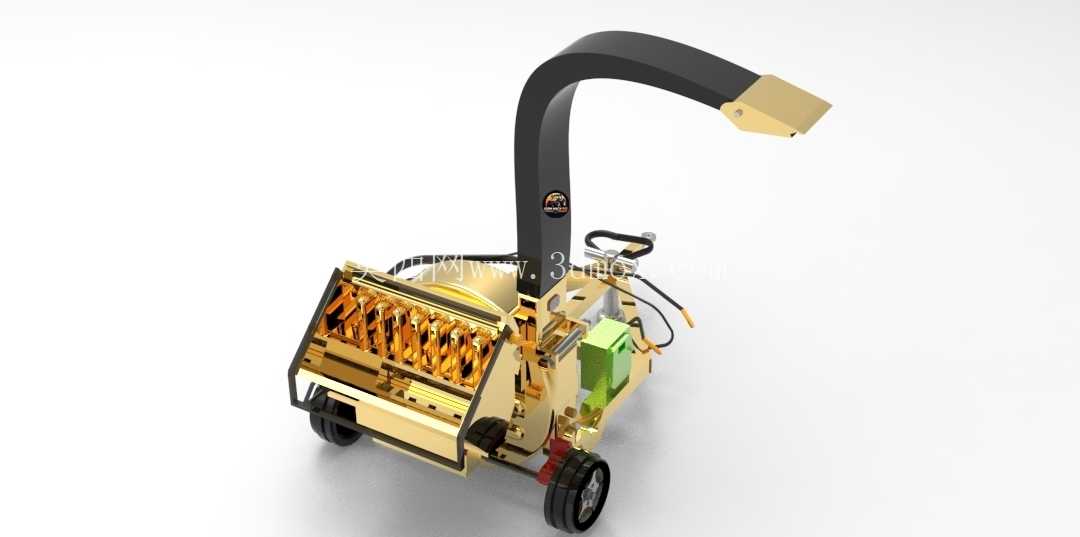

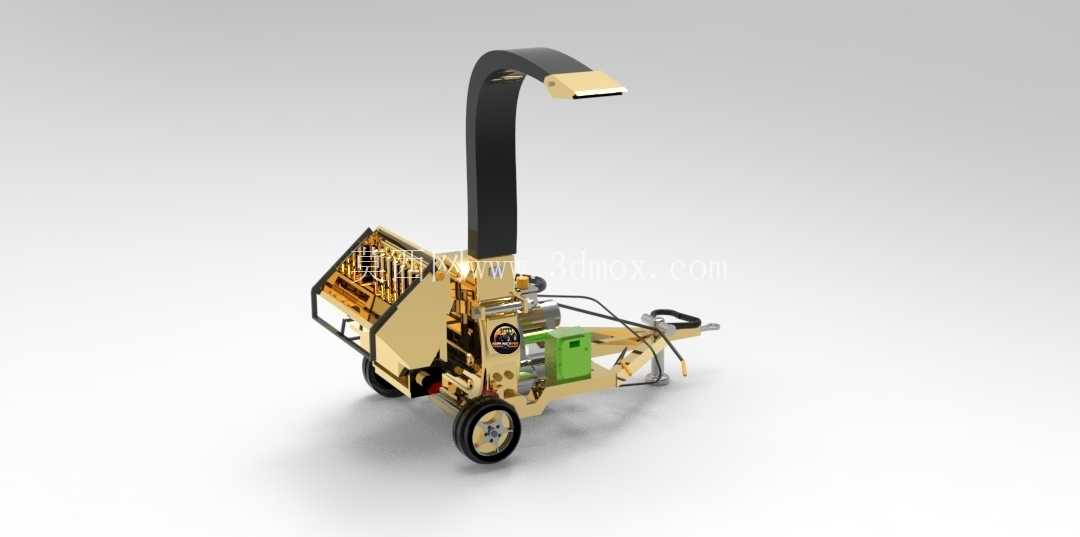

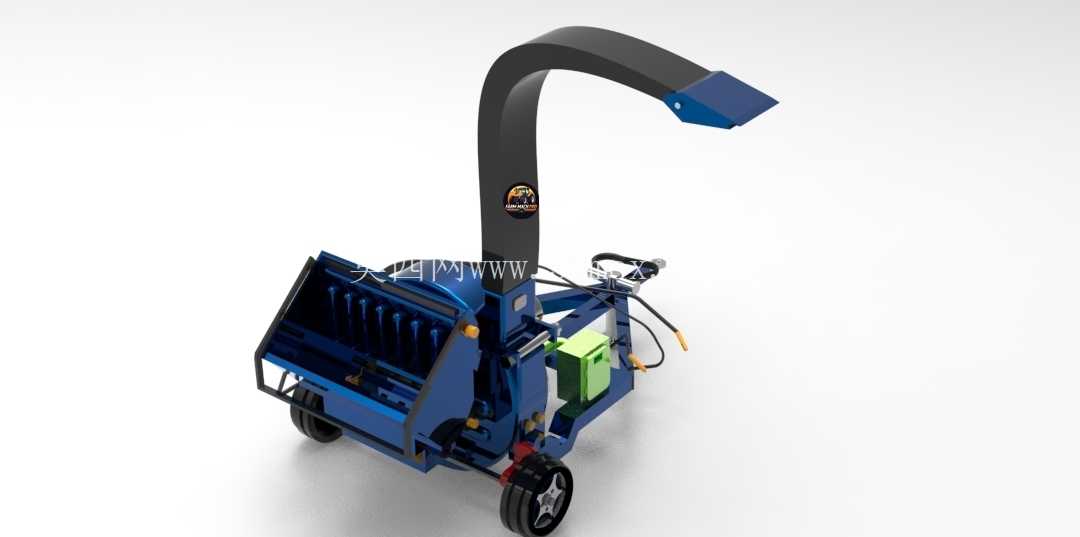

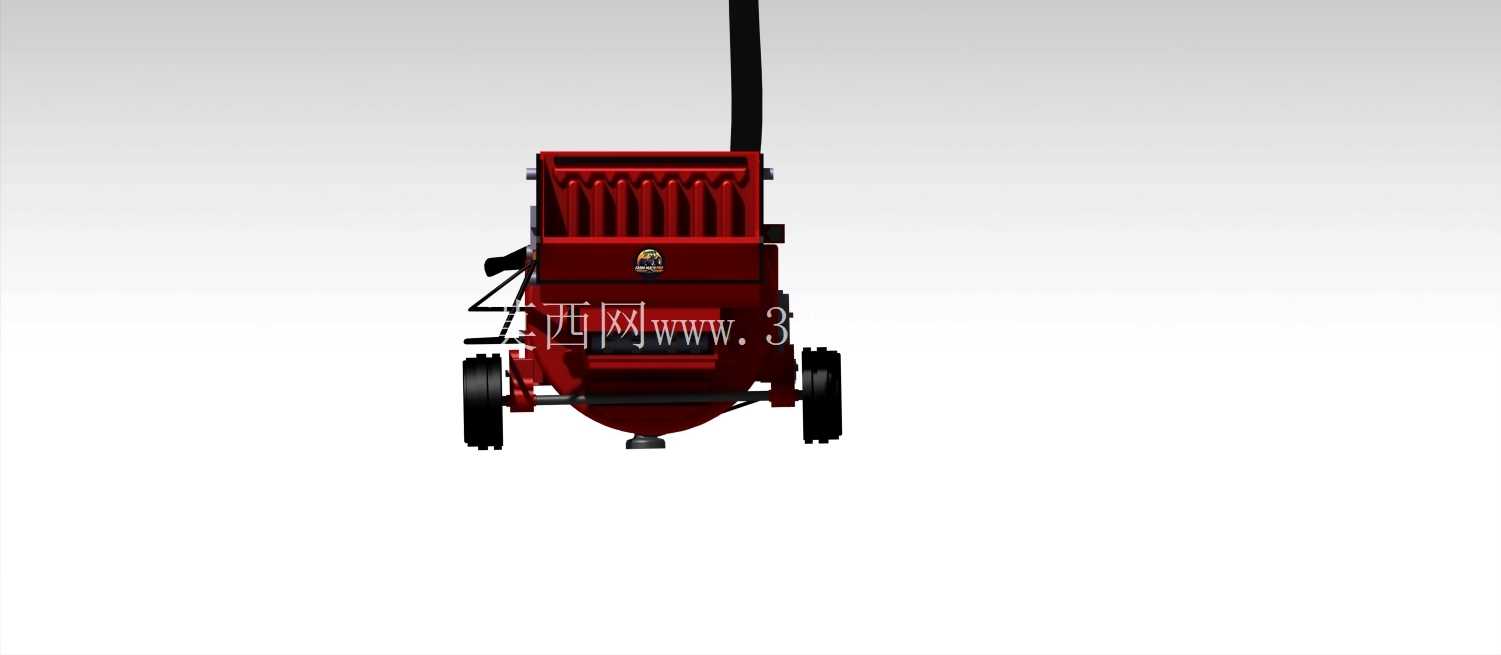

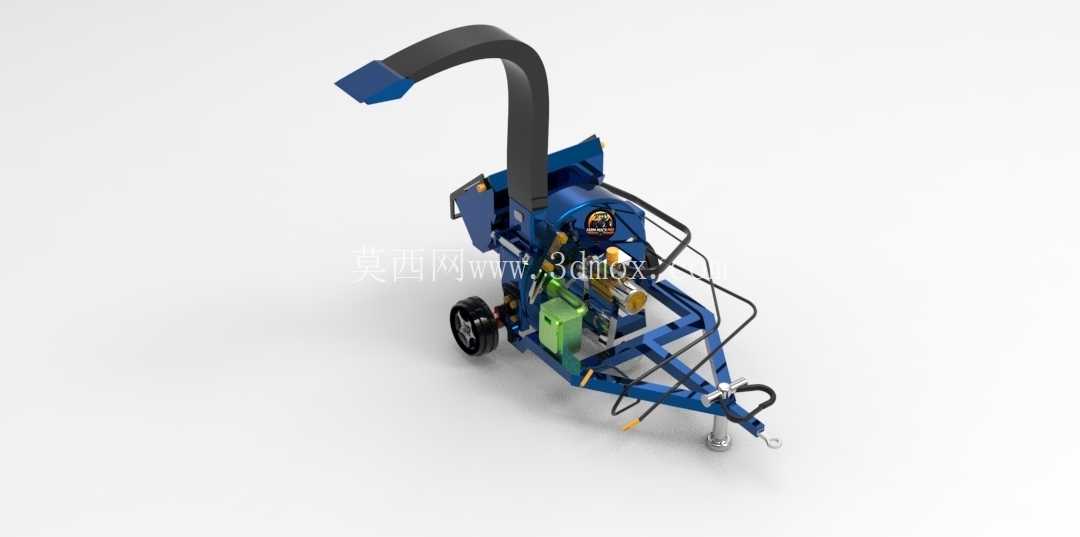

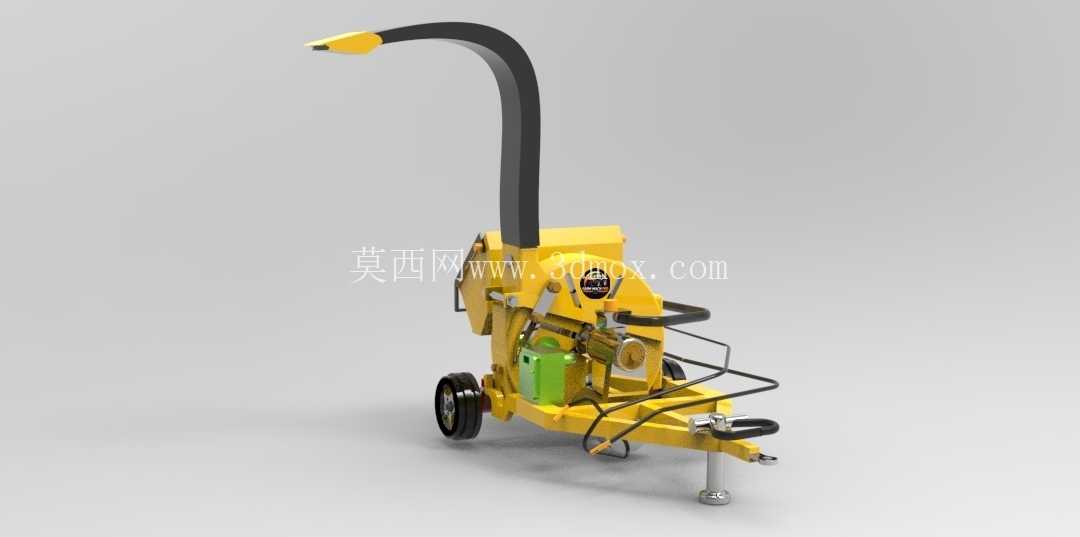

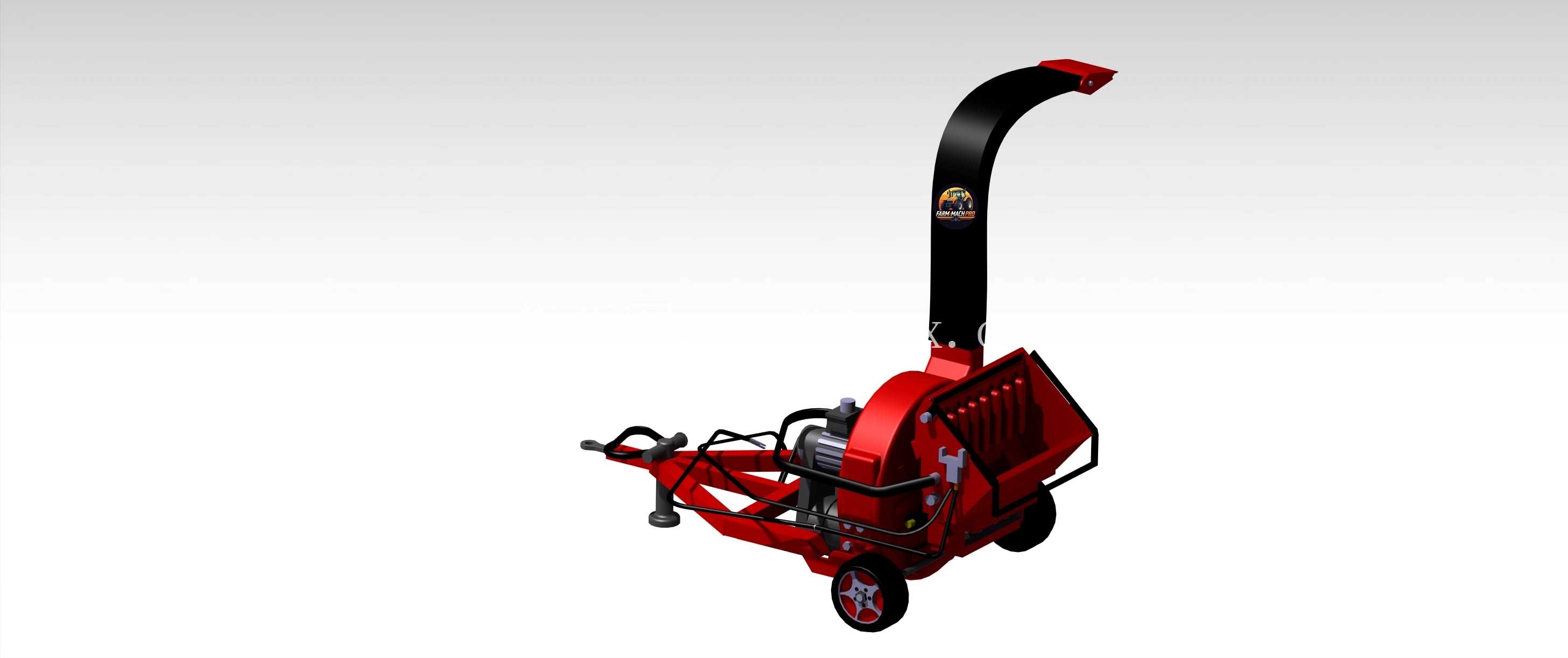

　　这款移动式碎木设备主要面向农林种植园区、果园养护、市政绿化运维、小型木材加工点的枝条处理场景，针对直径10cm以内的修剪枝条、小径原木、边角木料做切削粉碎作业，替代传统人工砍削、集中焚烧的处理方式，粉碎后的物料可直接作为生物质燃料、食用菌栽培基质、园林覆盖物还田，大幅降低农林废弃物的转运与处理成本。设备整体采用拖挂式移动结构，底部配置两个充气橡胶脚轮与前置牵引挂接位，可通过小型农用车辆、园区作业车牵引转场，也可通过人力短距离推移，整机重心落在轮轴靠前位置，推移时仅需施加极小的抬升力即可转向，适配非硬化的林间土路、园区草坪等复杂作业地面，无需固定安装基础，抵达作业点后仅需将前端支撑脚落地调平即可开机作业，转场准备时间不超过五分钟。

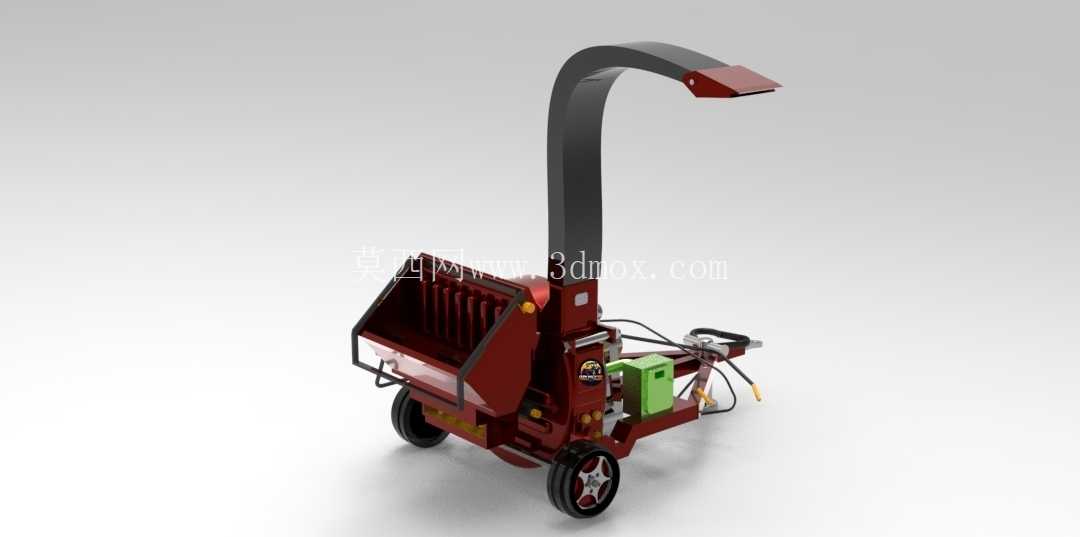

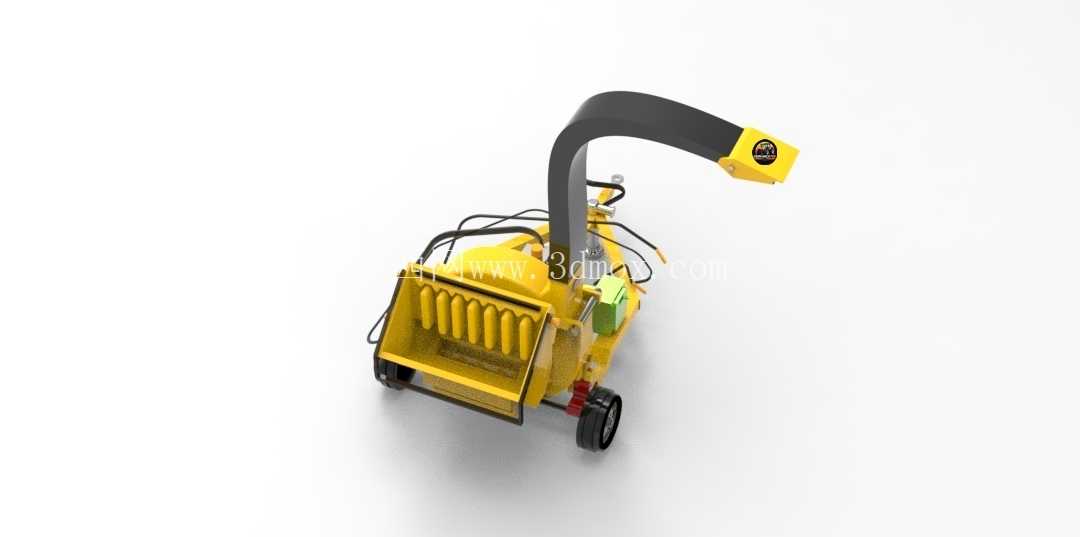

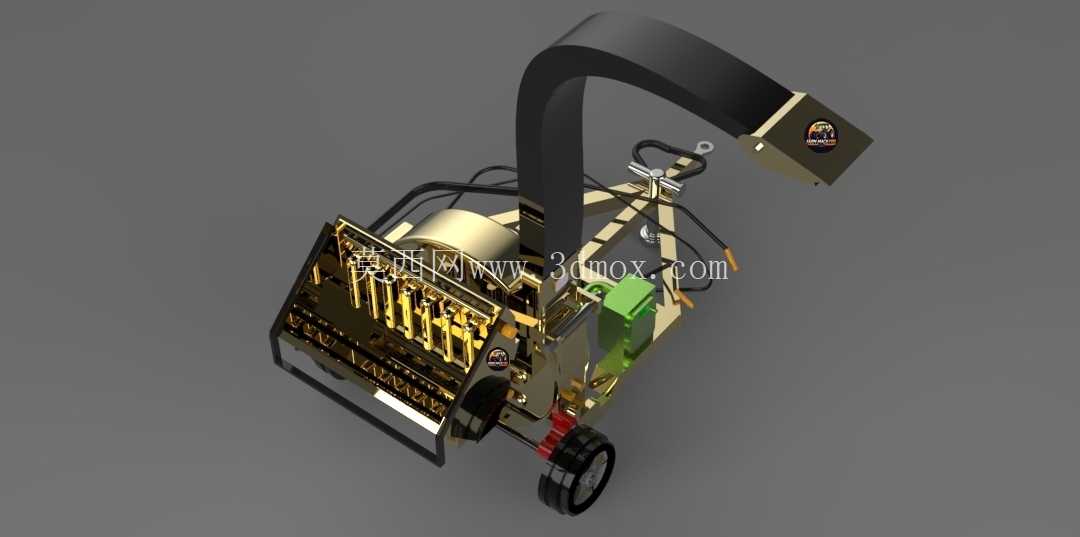

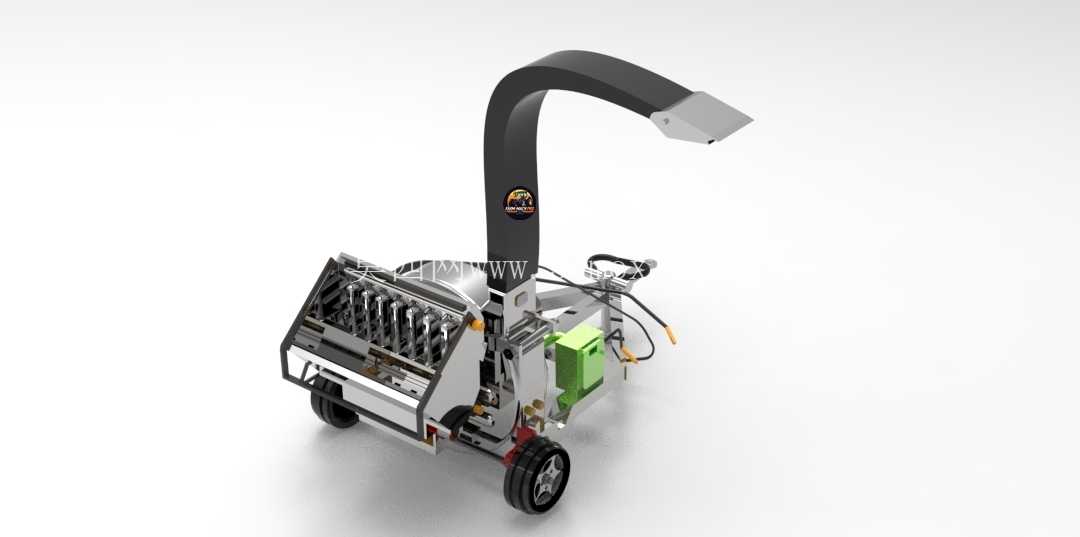

　　设备核心切削腔采用卧式刀辊结构，进料口设置在机身侧方，开口高度适配人工站立送料的操作高度，进料通道向内做收缩导向设计，可避免送料过程中枝条弹出伤人，同时配置上下两组喂入辊，依靠摩擦力将物料匀速送入切削腔，无需人工持续推送，降低操作人员的劳动强度；刀辊上安装多片可更换的合金切削刀片，刀片采用螺栓压紧固定，磨损后可单独拆卸更换，无需整体更换刀辊，降低后期维护成本，切削腔内壁做加厚耐磨处理，可抵御木料切削过程中的高速冲击，延长腔体使用寿命。出料部分采用弧形上扬输送通道，通道末端设置可调节角度的出料导板，可根据接料容器的位置、物料堆放需求调整出料方向，最高可将粉碎后的物料抛送至3米高度，可直接对接农用运输车的货箱，无需额外配置输送上料设备；

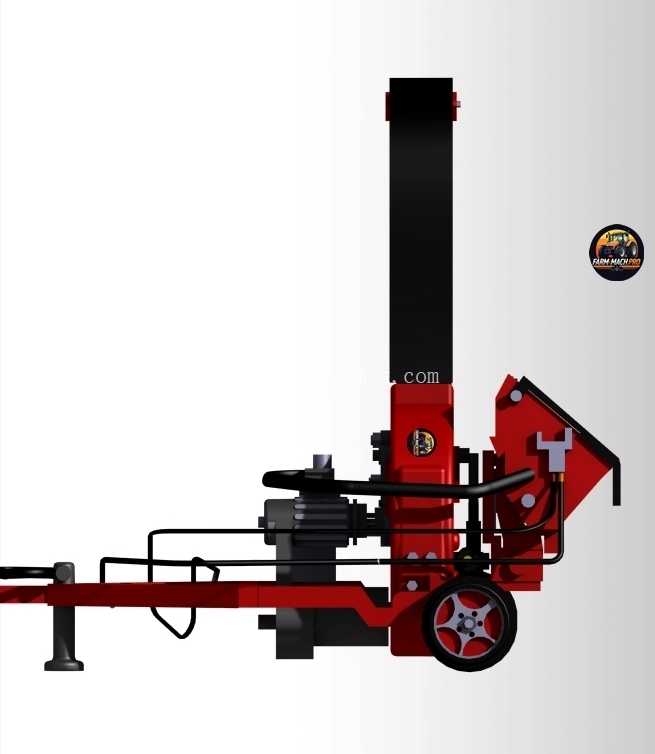

　　通道内部做光滑圆弧过渡，避免碎料在拐角处堆积堵塞，作业过程中可通过通道外侧的观察口查看内部物料输送状态，出现堵塞时可快速打开侧方检修门清理，无需拆解整个出料结构。动力单元布置在机身侧方的安装支架上，与切削刀辊通过皮带传动连接，传动部位加装全封闭安全防护罩，避免作业过程中树枝、碎屑卷入传动结构，同时预留了通用动力安装位，可根据作业场景的动力供给条件选配汽油机、电动机作为动力源，适配无电网覆盖的野外林间作业，以及有供电条件的园区固定点作业需求；机身侧面设置独立的控制开关与紧急停止按钮，按钮位置处于操作人员送料时可快速触及的范围，出现异常工况时可第一时间切断动力。整机结构做了模块化拆分设计，切削腔、动力支架、出料通道、

　　行走轮架均为独立部件，通过螺栓连接组装，三维建模过程中对各部件的安装间隙做了精准校核，刀辊与腔体内壁的间隙控制在5mm以内，避免切削过程中出现卡滞、物料蹭腔的问题；各连接部位的螺栓孔位做了对位设计，组装时无需额外配钻，生产装配效率较高。设备的外形尺寸控制在长1.8米、宽0.7米、高1.5米范围内，整体宽度小于常规农用林间作业道的通行宽度，转场过程中不会出现剐蹭树木、路障的问题，存放时占用空间较小，普通农用库房即可容纳。设计过程中针对作业时的振动问题做了优化，动力单元与机架之间加装橡胶减震垫，刀辊做动平衡校正，作业时机架的振动幅度控制在合理范围内，长时间作业不会出现连接螺栓松动、焊缝开裂的问题；机身表面采用喷涂防锈处理，可适应户外露天作业的潮湿、多粉尘环境，延长整机的使用寿命。针对不同的物料处理需求，设备可通过更换刀辊上的刀片规格调整粉碎后物料的粒径，适配燃料加工、基质制备等不同的出料粒度要求，喂入辊的间隙也可根据物料直径做小幅调整，避免过粗物料无法进入、过细物料喂入不畅的问题。
