双电机驱动对辊破碎设备结构设计

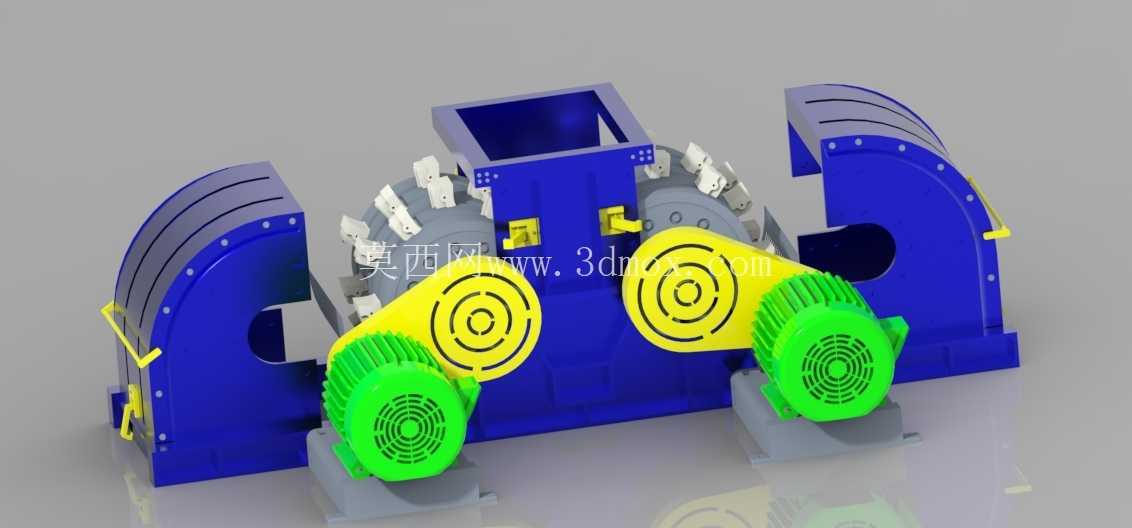

　　从现场运维反馈的堵料、辊面磨损不均问题倒推，这套对辊破碎设备的整体结构做了针对性的结构优化，首先看安装边界，整套设备的机架采用分体式螺栓拼接结构，底部预留的地脚螺栓孔位适配常规砂石生产线、选矿厂中细碎工段的现有混凝土基础，不需要对原有生产线的土建结构做大规模改动，进料口的法兰尺寸可以直接对接上游皮带输送机的下料溜槽，出料端的落料区间预留了足够的检修空间，方便后期更换辊面耐磨衬板时吊装作业。设备的核心破碎腔采用半开式弧形护板结构，两侧的弧形护板通过沉头螺栓固定在蓝色主框架上，护板内侧预留了堆焊耐磨层的加工余量，当处理硬度较高的矿石、建筑固废时，物料不会直接冲刷主框架本体，减少机架本体的磨损量，延长整体使用寿命。驱动部分采用双电机对称布置的方案，两台绿色的驱动电机分别安装在机架两侧的独立安装底座上，底座上加工有长条形调节孔，方便后期调整三角带的张紧度，电机输出的动力通过黄色的带轮传动组件传递到两侧的破碎辊轴上，对称布置的驱动结构可以抵消单电机驱动时产生的径向偏载，避免辊轴长期受偏载出现弯曲变形，同时也能让两个破碎辊的线速度保持一致，减少辊面的不均匀磨损。破碎辊的轴端采用迷宫式密封结构，防止破碎过程中产生的细颗粒粉尘进入轴承座内部，轴承座的安装位置预留了轴向调整间隙，可以根据出料粒度的要求调整两个辊子之间的间隙，适配不同出料粒径的生产需求，当需要生产 finer 的成品料时，只需要调整两侧轴承座的顶紧螺栓，缩小辊间间隙即可，不需要更换额外的配件。机架上方的进料斗采用上宽下窄的渐缩结构，进料斗的内壁做了倾斜角度优化，保证物料能够均匀分散到两个破碎辊的整个辊面长度上，避免物料集中在辊面中间区域造成局部磨损过快，进料斗的侧壁开有观察口，日常巡检时可以直接观察内部的进料情况，不需要拆开整个进料斗就能判断是否存在堵料隐患。两侧的传动带轮外侧安装有半圆形的安全防护罩，防护罩通过快拆螺栓固定在机架上，既可以防止传动过程中三角带脱落飞出造成安全事故，日常检修时也能快速拆卸，不需要动用大型吊装工具。设备的整体重心经过校核，双电机对称布置后整机重心落在机架底部的中心区域，运行时的振动幅度控制在较小范围内，不需要额外做复杂的减震基础，只需要按照常规设备安装要求打膨胀螺栓固定即可。从结构设计的细节来看，所有易损件的安装位置都考虑了后期更换的便利性，辊面的耐磨衬板采用分块式设计，单块衬板磨损后可以单独更换，不需要将整个辊轴拆下来，大幅缩短了设备的停机维护时间，轴承座采用标准件选型，和市面上主流的同型号破碎机配件通用，减少了后期的配件储备成本。在实际应用场景中，这套设备可以用于矿山行业的矿石中细碎、建筑行业的混凝土块破碎、煤炭行业的原煤破碎等多个场景，针对不同的物料特性，可以通过调整辊面转速、辊间间隙来适配不同的处理量和出料要求，当处理湿度较大的物料时，半开式的破碎腔结构不容易出现粘料堵料的问题，相比密闭式的破碎结构适应性更强。
