重症监护用便携式智能呼吸机结构设计

　　这款重症监护呼吸机的三维结构设计，核心围绕急危重症救治场景的实际使用需求展开，在结构布局上充分考虑了ICU床旁、急诊转运、临时医疗点等多场景的适配性。整机采用一体化箱式承载结构，主体外壳采用圆角过渡的立方造型，没有突出的尖锐结构，避免在床旁操作时剐蹭医护人员或周边管路，整体外廓尺寸控制在小型便携设备范畴，既可以直接放置在ICU病床旁的设备台面上，也可以适配常规医用设备推车的安装位，底部预留了标准设备固定孔位，可快速与转运推车、床旁挂载支架完成锁止固定，满足院内转运、野外临时救治点部署的移动使用需求。

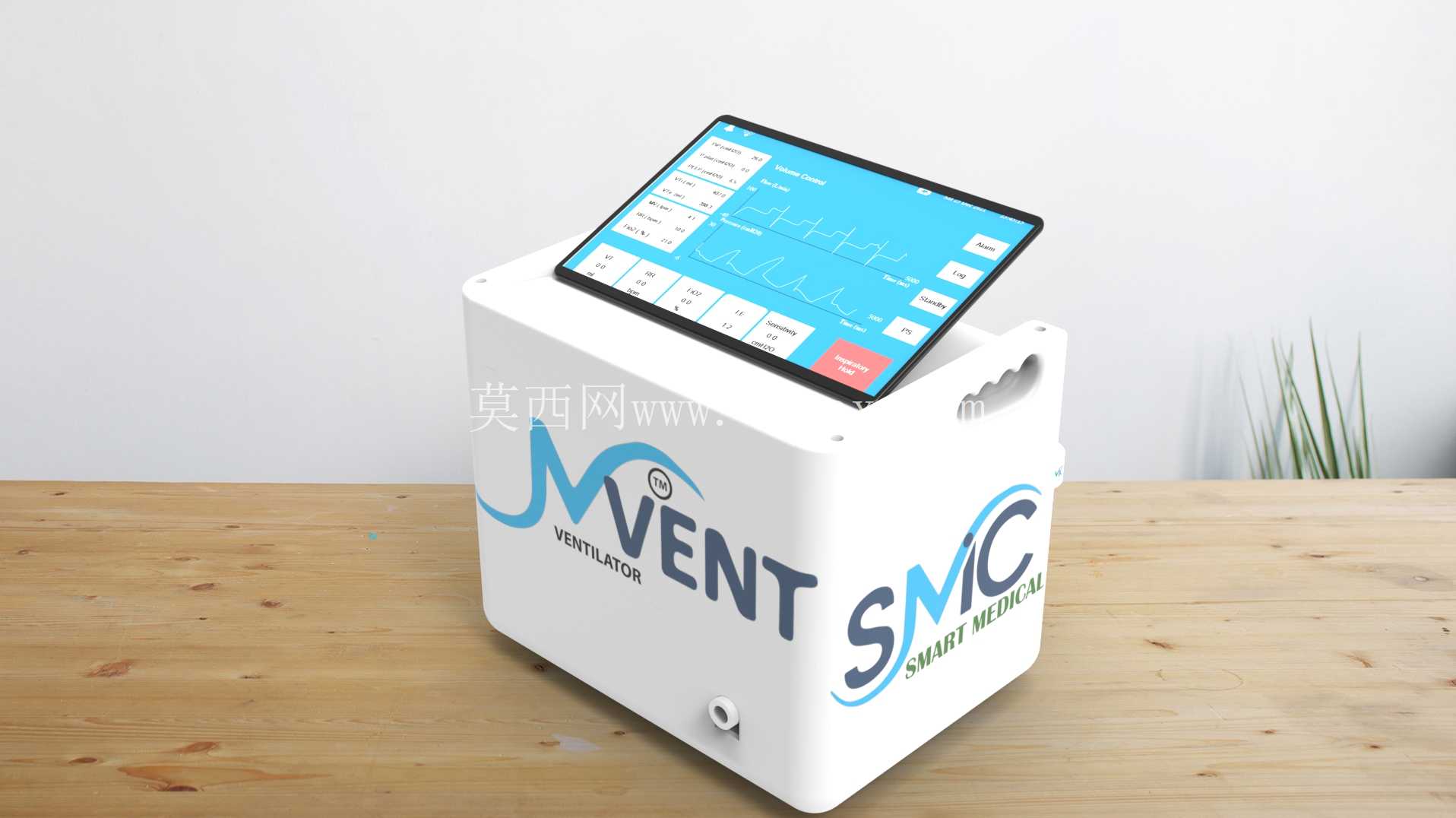

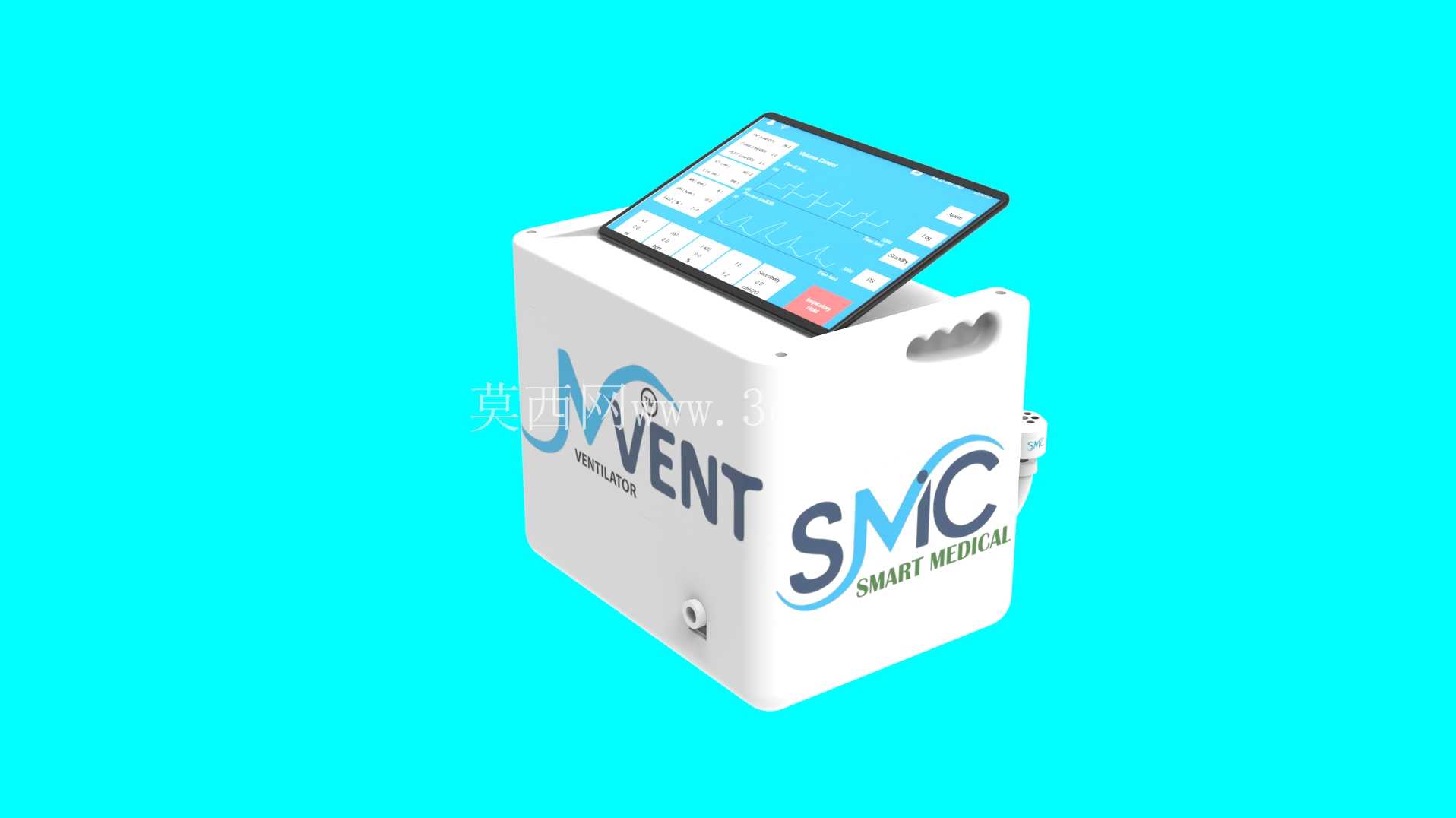

　　设备正面集成了倾斜布置的触控交互屏，屏幕安装角度经过人机工程校核，医护人员在站立操作或床旁俯身操作时，都能以舒适的视角读取屏上的通气参数、患者生命体征关联数据，无需过度弯腰或抬手，屏幕周边做了凸起的防护边框，即使转运过程中发生轻微磕碰，也不会直接损伤触控面板。主机侧面预留了通气接口、氧气输入接口、电源接口的安装位，所有接口都做了内凹式防护设计，避免外接管路弯折受力，同时接口位置统一布置在设备侧下方，外接管路后不会遮挡屏幕操作区域，也不会干扰设备顶部的操作空间。

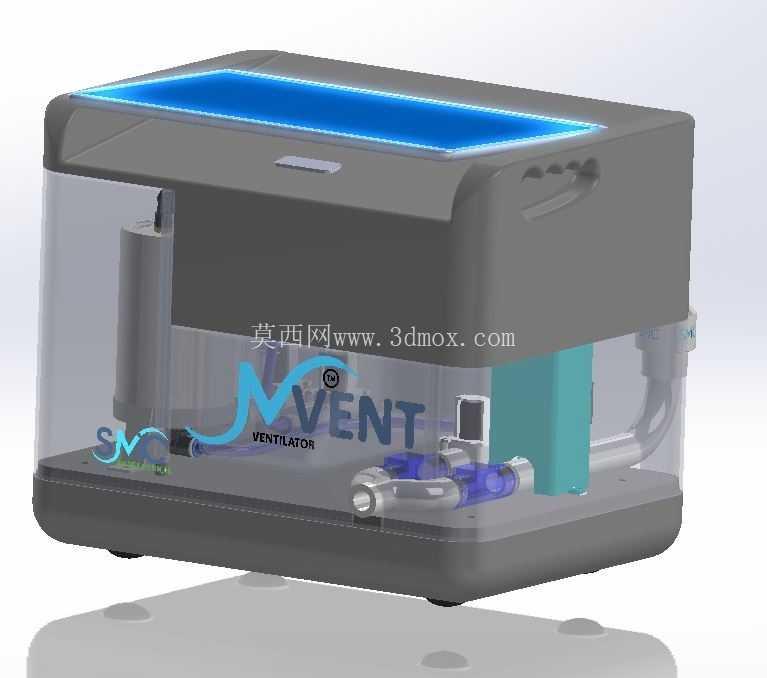

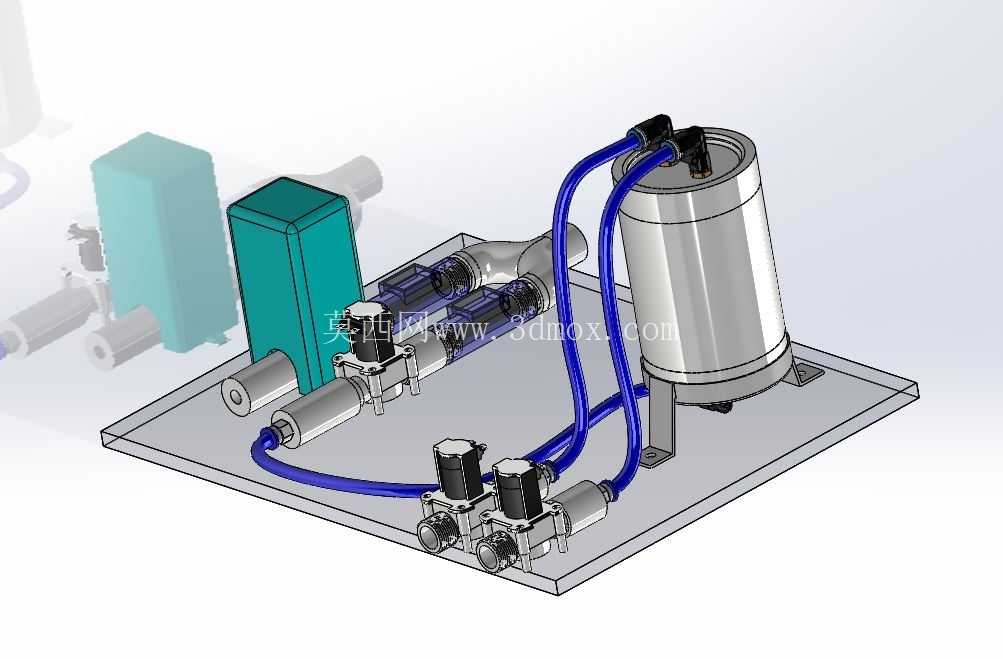

　　从功能结构的布局来看，内部的气路组件、控制主板、电源模块采用分层排布设计，气路核心组件放置在设备下部靠近重心的位置，降低整机重心提升放置稳定性，同时气路接口与外部连接端的路径最短，减少气路压损提升通气控制精度；控制模块布置在屏幕后方的上部空间，与气路组件之间设置了隔离挡板，避免气路可能产生的冷凝水渗入电路区域造成故障；电源模块单独设置在独立舱室，支持外接市电、内置电池双路供电切换，内置电池舱采用快拆结构设计，无需工具即可完成电池更换，满足无外接电源场景下的连续救治需求。

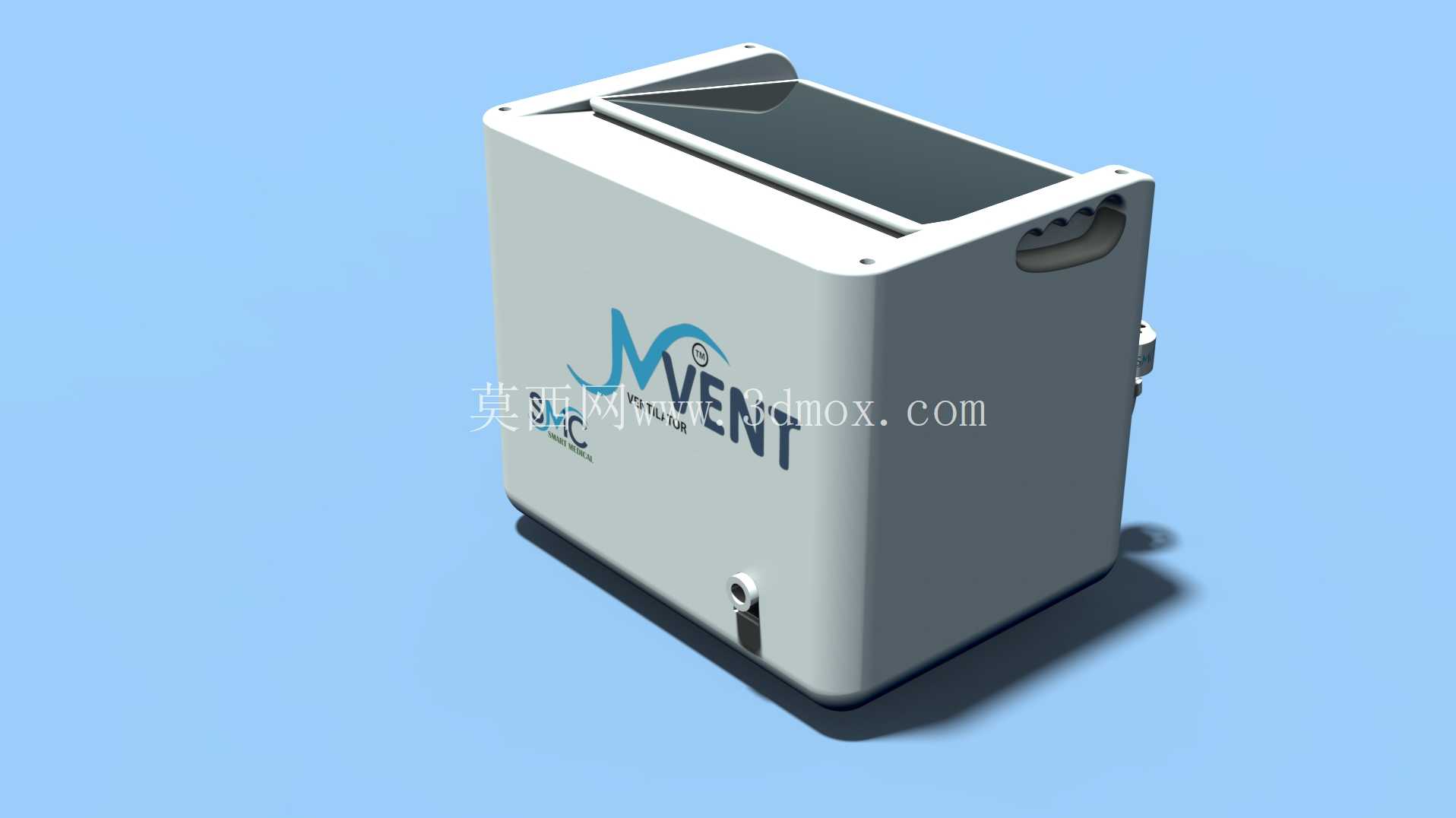

　　设备外壳上设置了隐藏式提手结构，提手与外壳曲面一体化成型，不使用时与外表面齐平不会造成勾挂，需要搬运时可快速拉出受力，单名医护人员即可完成设备的转移搬运。外壳表面采用哑光抗菌材质设计，不易附着污渍，可耐受常规医用消毒剂的反复擦拭，满足院感防控的清洁要求。机身侧面预留了散热通风槽，通风槽采用迷宫式结构，既可以保证内部元器件的散热通风，又可以避免液体泼溅直接进入设备内部，适配医疗场景下频繁清洁消毒的使用环境。

　　在结构细节设计上，触控屏幕的安装支架采用可调角度结构，可根据不同操作人员的身高、操作位置微调屏幕俯仰角度，提升长时间操作的舒适度。设备正面的品牌标识区域采用凹陷式丝印位，不会因为长期擦拭造成标识磨损。机身底部设置了四个可调式橡胶脚垫，放置在不平整的台面上时，可通过调整脚垫高度保证设备放置水平，避免内部气路组件因为倾斜影响通气精度，同时橡胶脚垫可以起到减震作用，减少设备运行时的振动传递，降低运行噪音对重症患者的影响。

　　这款设备的结构设计没有冗余的装饰性结构，所有外形特征都服务于实际使用功能：圆角外壳兼顾安全与清洁便利性，倾斜屏幕适配操作人机需求，分层内部布局兼顾维护便利性与运行可靠性，隐藏式提手、快拆电池舱、内凹接口等细节设计，都围绕重症救治场景下的快速部署、稳定运行、便捷操作需求展开，整体结构紧凑，安装边界清晰，可直接适配现有医用设备的配套挂载、转运体系，无需额外定制配套安装附件。
