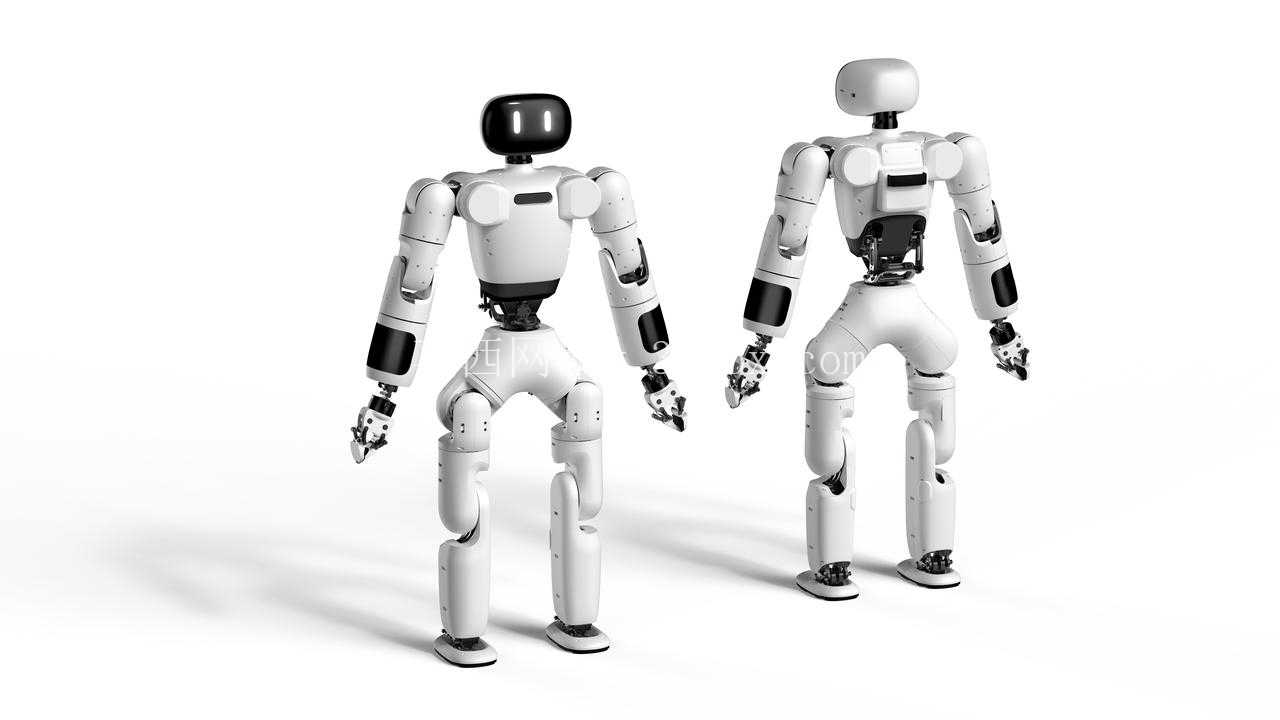

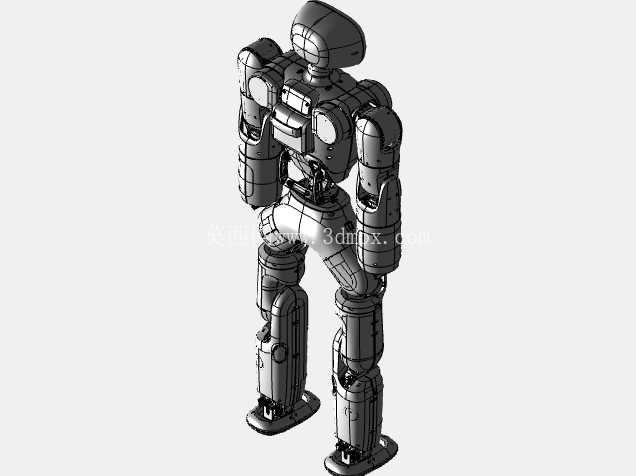

开源双足人形灵溪X1机器人结构设计

　　这款双足人形机器人的结构设计，核心围绕仿人运动能力的落地实现展开，从关节布局到躯干配重都经过多轮运动学仿真验证，能够适配科研教学、二次开发、仿生运动验证等多类场景。在高校机器人实验室中，这套结构可以直接作为双足步态算法的验证载体，省去从零搭建机械本体的大量周期；面向开源硬件开发者，模块化的关节设计预留了充足的扩展接口，可直接加装视觉模组、机械末端执行器等外设，拓展服务交互、轻量作业等功能；在科普展示场景中，流畅的关节活动度也能满足动态演示需求，直观呈现双足机器人的运动逻辑。

　　从功能特性来看，整机采用全自由度仿人关节配置，上肢包含肩、肘、腕三个维度的转动关节，可实现上肢抬举、屈伸、手腕回转等类人动作，单臂负载能力可满足轻量物体抓取、手势交互的需求；下肢覆盖髋、膝、踝三个核心运动关节，髋关节配置三个转动自由度，可完成侧向摆腿、前后迈步、大腿回转动作，膝关节为单自由度大扭矩转动结构，匹配人体行走时的屈膝角度范围，踝关节设置两个正交转动自由度，可在行走过程中动态调整脚掌姿态，适配不平整地面的接触受力，维持整机动态平衡。躯干部分做了分层配重设计，将核心控制模块、供电单元集中布置在躯干重心位置，降低行走过程中的转动惯量波动，提升步态稳定性。

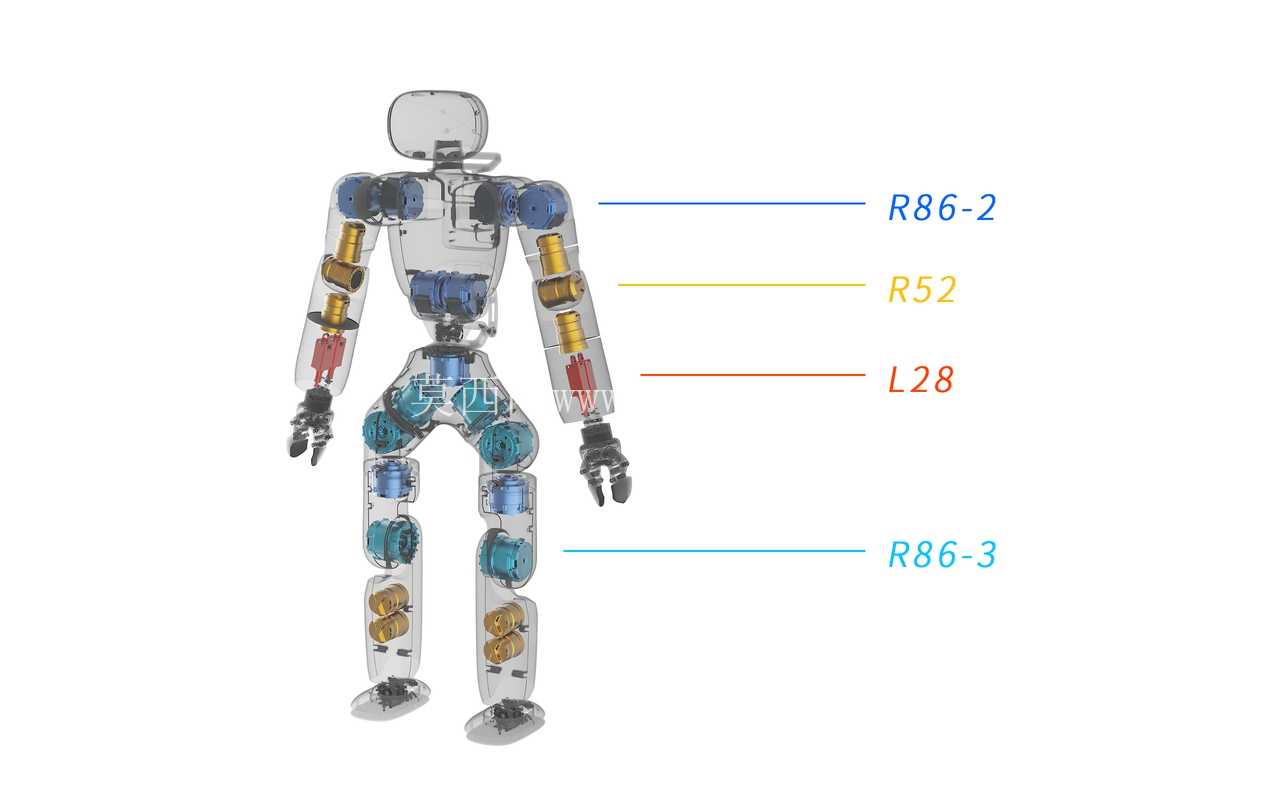

　　设计思路上，整机遵循模块化拆分逻辑，所有关节模组均采用统一的安装接口标准，单关节损坏时可直接快速替换，无需拆解整机关联结构，大幅降低后期维护成本。外壳部分采用流线型包覆设计，既避免关节运动过程中的夹线、干涉问题，也能在摔倒时对内部核心传动部件起到缓冲防护作用。关节传动结构选用谐波减速搭配伺服驱动的方案，在保证输出扭矩满足行走需求的同时，将关节回程间隙控制在极小范围内，保障动作控制精度。走线全部采用内部中空走线方式，所有线缆从关节轴心位置穿过，避免运动过程中线缆反复弯折造成的疲劳损坏，同时也让整机外观更整洁，没有外漏线缆勾挂外物的风险。

　　从安装边界与尺寸参数来看，整机站立高度适配常规成年人半身比例，脚掌尺寸经过接地比压优化，站立时的支撑面范围可满足静态站立、慢速行走的稳定裕度要求，整机横向宽度控制在常规人体肩宽范围内，可顺利通过标准宽度的室内门洞、通道，适配普通室内场景的通行需求。各关节的转动行程都做了机械限位设计，避免软件控制出错时关节过转造成的结构损坏，比如膝关节最大屈膝角度匹配人体蹲姿的极限角度，不会出现反向弯折的结构失效问题；肩关节的抬升角度也设置了硬限位，防止大臂抬升过度与躯干外壳发生碰撞干涉。足部底面预留了力传感器安装位，可直接加装六维力传感器获取行走过程中的地面反力数据，为步态算法优化提供硬件基础；头部位置预留了视觉传感器、语音模块的安装空间，无需额外打孔改造即可加装对应交互模块。

　　在结构强度校核阶段，所有承重结构件都经过受力仿真验证，下肢大腿、小腿的结构件在单腿支撑整机重量的工况下，形变量控制在可接受范围内，不会出现长期受力后的塑性变形；关节连接位置的紧固件都选用防松设计，避免连续行走过程中紧固件松动造成的结构异响或者精度下降。整机的重心位置经过多轮调整，静态站立时重心投影完全落在双脚支撑面的中心区域，单腿支撑时重心可平滑过渡到支撑脚掌范围内，为动态行走的平衡控制提供了良好的机械基础。
