Robocon赛事拾球投球自主移动机器人

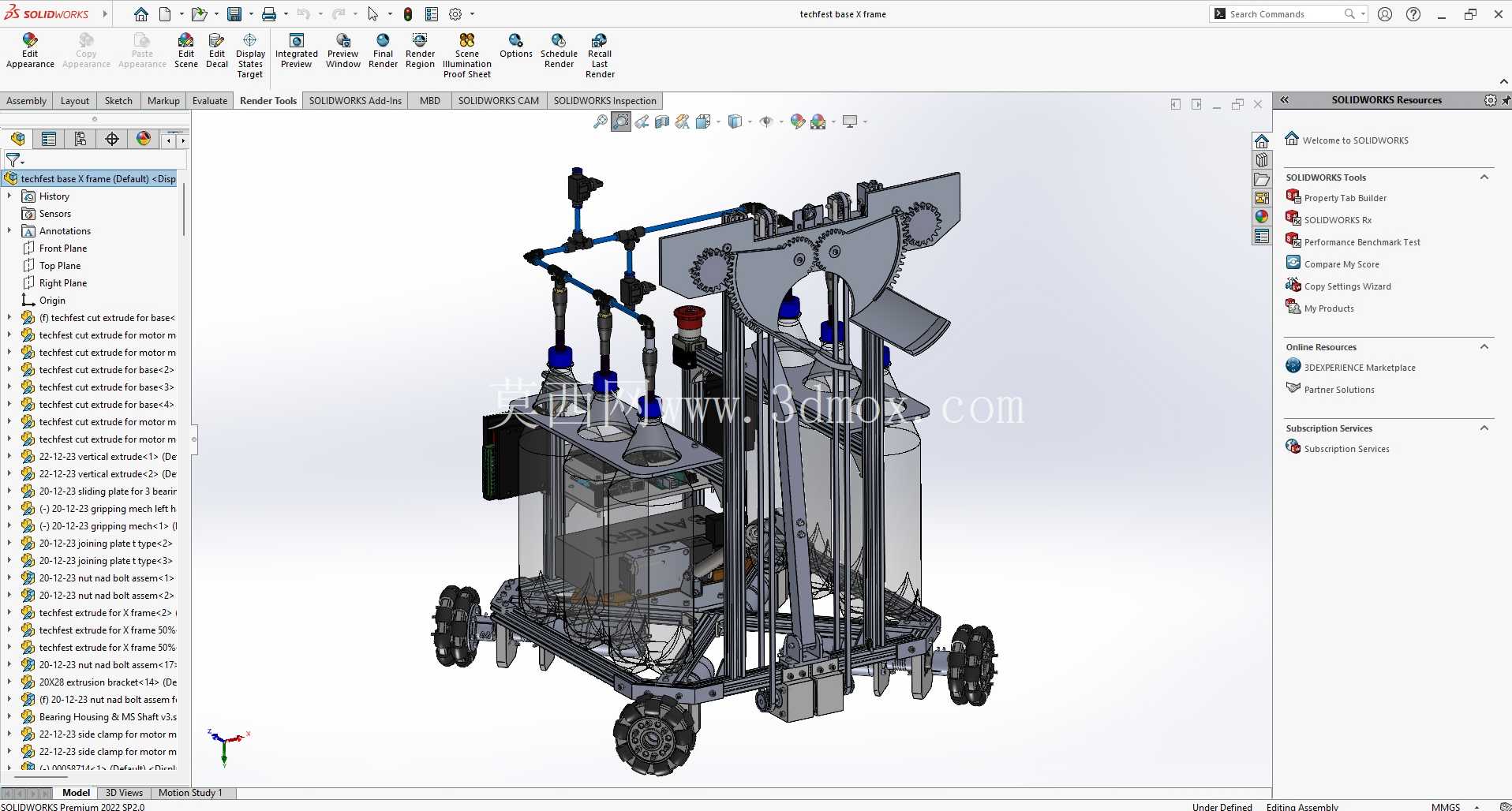

　　这款面向竞技赛事场景开发的自主作业移动设备，核心任务是完成小型球状物件的拾取、转运与精准投放，整套结构围绕赛事场地内的快速响应、精准对位需求展开设计，没有冗余的装饰性结构，所有部件排布都优先服务于动作执行效率与移动稳定性。从底盘结构来看，采用四轮独立驱动的麦克纳姆轮布局，能够在狭小的赛事场地内实现全向移动，无需大半径转向即可完成横向平移、原地旋转等动作，适配场地内篮筐位置随机、行进路线存在障碍的实际工况，底盘框架采用标准工业铝型材搭建，既保证了整体结构的刚性，又能在调试阶段快速调整各部件的安装位置，缩短迭代周期，底盘层集中布置了动力电源、驱动控制器、主控制单元等重心较低的部件，有效降低整车重心，避免快速启停、

　　急转向过程中出现侧翻风险，底盘的安装边界充分考虑了赛事规则的尺寸限制，所有外伸部件都在规则允许的轮廓范围内，不会出现超规判负的问题。上部执行机构分为拣选、装载、射击三个独立的功能模块，拣选机构布置在车体前部，采用多组导向杆配合柔性拾取头的结构，当车体行进到球体附近时，导向杆会先将散落在地面的球体归集到拾取工位，柔性拾取头不会对球体表面造成损伤，同时能适应地面不平整带来的高度差，保证拾取成功率；装载机构采用立式储料结构，能够同时容纳多枚拾取到的球体，内部设置有分料挡块，能够按照投送顺序逐个将球体输送到射击工位，避免多球同时卡滞在输送路径上；射击机构采用双摆臂配合弹性蓄能结构，当车体移动到与篮筐对位的位置时，

　　位置传感器会检测当前车体与篮筐的相对距离、角度，调整摆臂的初始仰角，蓄能结构释放后将球体沿预设抛物线轨迹投入篮筐，整套射击机构的转轴处都采用了带座轴承支撑，反复动作过程中不会出现轴系晃动，保证投送精度。管路与线路排布上，所有气动管路都沿型材槽道内固定，走线整齐不会与运动部件产生干涉，检测传感器分别布置在拾取工位、储料仓、射击工位以及车体四周，能够实时反馈各机构的运行状态，主控单元接收到传感器信号后会协调底盘移动速度、拾取动作节奏、射击时机的匹配，不会出现动作脱节的问题。在结构设计阶段，就充分考虑了赛事过程中的快速维修需求，所有功能模块都采用快拆式安装结构，单个模块出现故障时可以快速整体更换，不需要拆解整车主结构，

　　上部执行机构的安装高度可以根据不同赛事阶段的篮筐高度进行快速调整，适配不同的赛题要求，各运动副的间隙都经过反复调试，既保证动作顺畅无卡滞，又不会因为间隙过大导致定位精度下降，整车的重量分布经过多轮优化，前后轴载荷分配接近1:1，驱动轮的抓地力充足，在场地地面摩擦系数稳定的情况下，起步加速与制动停止的位置误差可以控制在很小的范围内，为后续的对位投球提供基础保障。不同于常规工业场景的搬运机器人，这款设备的所有动作节拍都经过精确计算，从拾取球体到完成投送的整个流程耗时被压缩到最短，同时保证每个环节的动作可靠性，不会因为追求速度而出现掉球、投偏的问题，储料仓的容量设计也匹配赛事单回合的最大投球需求，不需要中途返回补球区域，最大化单回合的作业效率。
