仿人型仿生机械手臂结构设计方案

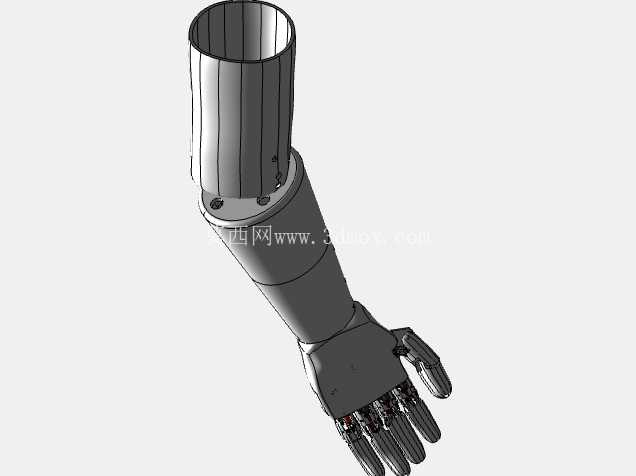

　　这款仿人型仿生机械臂的结构设计，核心瞄准康复辅具、服务机器人、特种作业替代三类核心应用场景，在结构布局上完全参照人体上肢的骨骼运动逻辑做还原，没有采用传统工业机械臂的外露管线、大体积关节模组的设计思路，整体外轮廓做了全包裹式的流线型处理，适配穿戴场景下的人体工学贴合需求。从安装边界来看，臂筒上端的对接端采用圆柱套接结构，适配标准的上肢接受腔安装尺寸，对接端面预留了三个均布的沉头安装孔，安装时不需要额外做转接件加工，可直接与接受腔的预埋螺母对位锁紧，套接段的配合公差控制在H7/g6区间，既保证安装后的同轴度，也能避免长期穿戴晃动产生的连接松旷。关节设计层面，腕部采用双自由度交叉滚子轴承支撑，可实现掌部的俯仰与侧摆动作，

　　摆动角度范围完全覆盖人体腕部的日常活动区间，满足拿取水杯、操作按键、抓取日常物件的动作需求；指部结构采用欠驱动连杆传动，每根手指设置三个转动关节，单根手指仅需一个驱动输入即可实现自适应包络抓取，不需要为每个指关节单独配置驱动元件，既压缩了掌部的整体体积，也降低了控制逻辑的复杂度，抓取时指节可根据被抓取物件的外形自动调整贴合角度，对不同形状的日常物件都能稳定施力，不会出现刚性夹爪容易夹损物件、抓取滑脱的问题。臂筒主体采用分段式结构，上段为对接安装段，中段为驱动元件容纳腔，下段为腕部连接座，各段之间采用止口定位加螺栓锁紧的连接方式，后期维护时可单独拆解对应段更换内部元件，不需要将整个臂体完全拆分；臂体外壳的曲面过渡全部做了大圆角处理，

　　没有尖锐棱角，穿戴使用时不会剐蹭衣物或是磕碰周边物体，外壳壁厚控制在2mm区间，在保证结构强度的前提下尽可能控制整体重量，降低长期穿戴的负重感。从实际使用的功能逻辑来看，这款机械臂的运动轨迹完全复刻人体上肢的日常动作路径，肘关节的弯曲角度覆盖0到140度区间，可实现抬臂取物、屈臂操作等常规动作，臂体内部的走线全部采用内置式布局，所有驱动线缆、信号线路都从臂筒内部的走线腔穿过，外部没有外露的管线，既避免了运动过程中管线拉扯剐蹭的风险，也让整体外观更贴近人体上肢的自然形态。在结构强度设计上，所有关节的受力部位都做了局部加厚处理，转动副的位置镶嵌了自润滑衬套，长期往复转动不需要频繁加注润滑脂，维护成本更低；指端的接触面做了微纹理处理，

　　抓取光滑表面物件时能提供足够的摩擦力，抓取重量覆盖日常使用场景下的常见物件重量区间，完全满足日常辅助操作的使用需求。设计过程中没有盲目追求过多的自由度配置，而是围绕实际使用场景的高频动作做结构优化，砍掉了非必要的自由度配置来控制整体重量与结构复杂度，比如上臂的旋转动作直接集成在对接端的连接结构上，不需要额外增加旋转关节，既简化了结构，也让整体的可靠性更高，适合长期高频次的日常使用场景。
