车床配套可调节式控制点尾座结构

　　在普通卧式车床的长轴类、盘套类零件加工场景中，尾座是承担工件轴向顶紧、辅助支撑以及孔加工进给的核心配套部件，这套控制点尾座结构完全适配常规中小型卧式车床的安装接口，可直接替换同规格原厂尾座完成装配，不需要额外改造床身导轨的连接结构。从实际加工用途来看，该尾座一方面可以通过前端的莫氏锥孔安装固定顶尖、回转顶尖，对长度超过床身主轴悬伸安全阈值的轴类零件施加稳定的轴向顶紧力，抵消车削过程中刀具径向切削力带来的工件挠曲变形，避免长轴加工出现锥度、振纹等质量缺陷；另一方面也可以换装钻头、铰刀、中心钻等孔加工刀具，通过手轮驱动套筒完成轴向进给，实现轴件端面中心孔加工、套类零件内孔钻铰等工序，不需要工件二次装夹找正，能有效缩短工序流转的辅助时间。

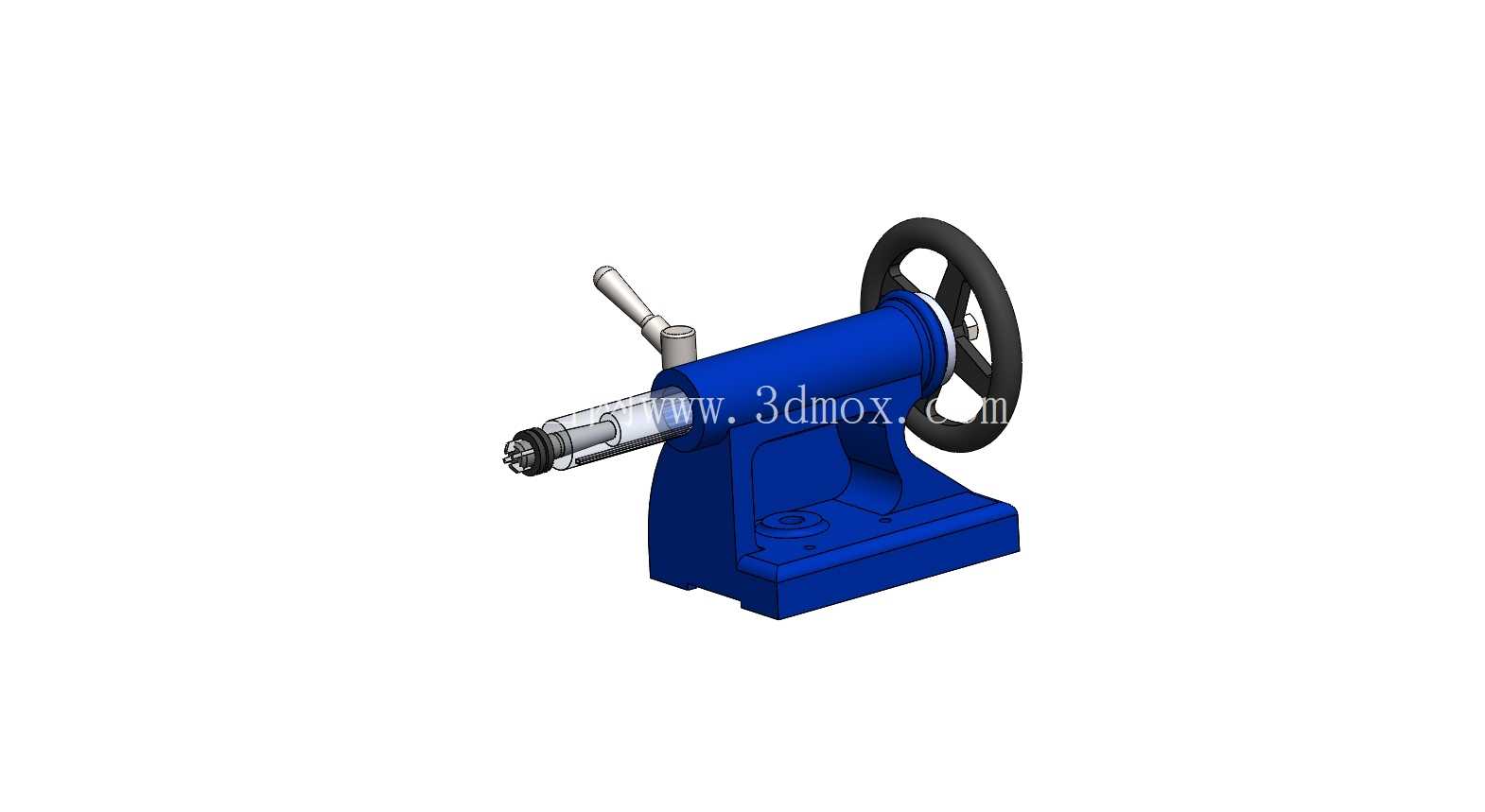

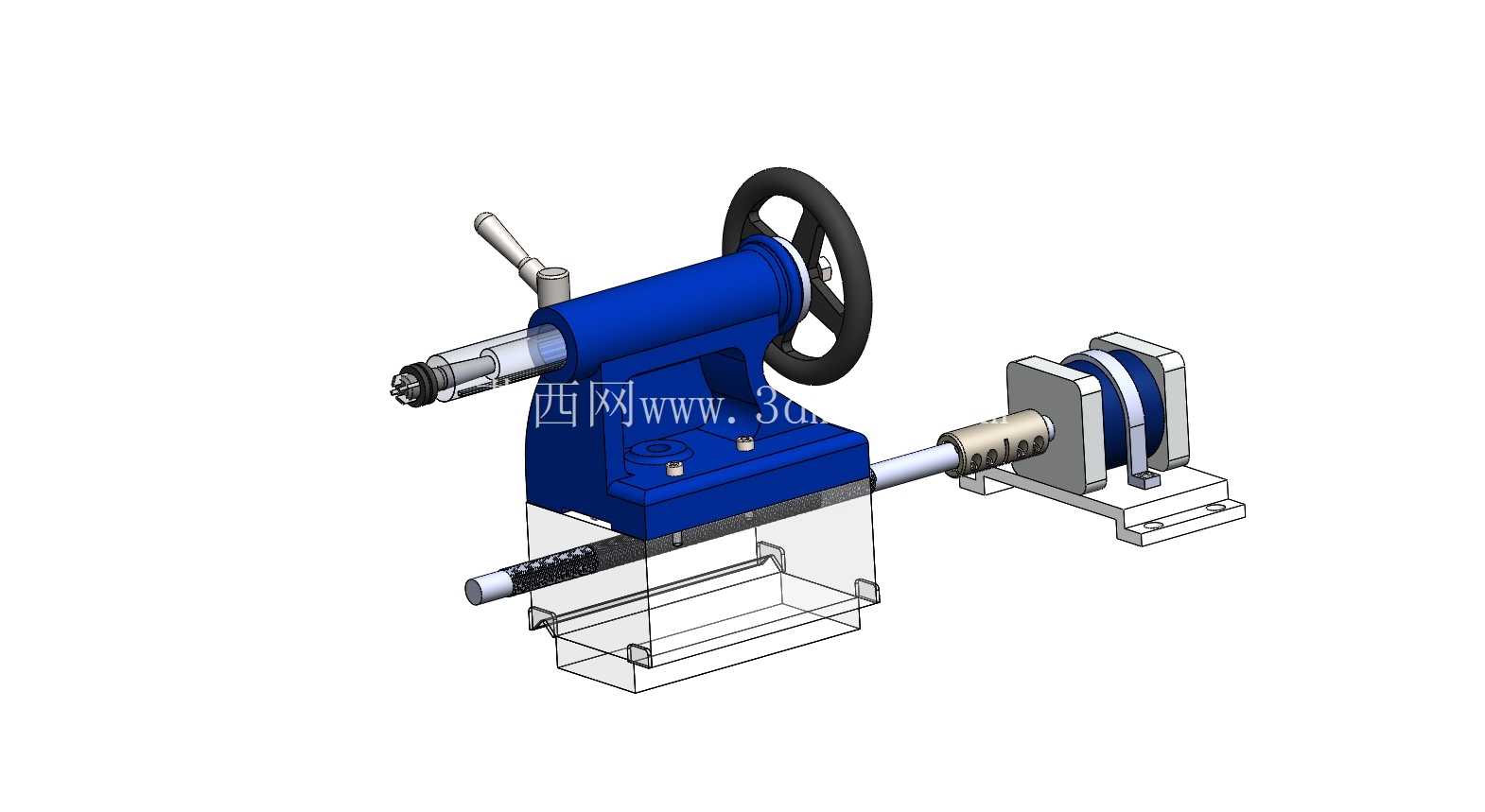

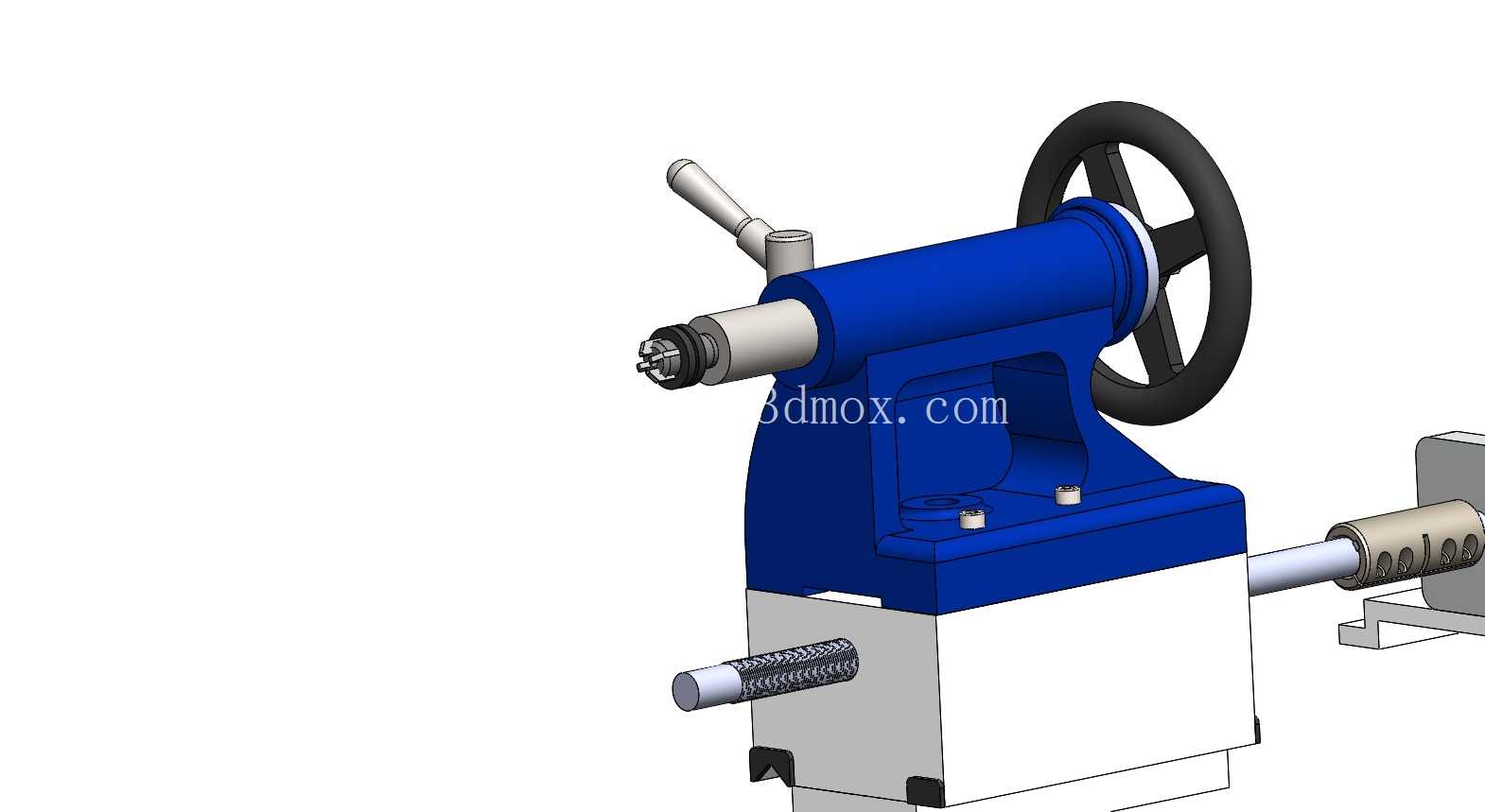

　　从功能特性设计上，这套尾座做了多处贴合车间实际加工需求的结构优化：尾座主体采用高刚性铸铁一体式铸造的箱型结构，壁厚分布经过受力仿真校核，在套筒伸出最大行程时，主体的形变偏移量控制在0.02mm以内，能满足半精车、精车工序的支撑刚性要求；侧面设置的锁紧手柄可以在套筒调整到目标位置后快速完成轴向锁止，避免孔加工过程中套筒受切削反力后退，导致进给量失准；手轮采用大直径轮辐式结构，操作时的力臂更长，操作人员转动手轮驱动套筒进给时更省力，手轮与套筒丝杠之间设置了间隙消除结构，反向转动手轮时的空程量小于1/10圈，能精准控制孔加工的进给深度，保证批量零件的孔深尺寸一致性。尾座底部设置了与床身导轨匹配的导向滑槽，滑槽面贴有耐磨的聚四氟乙烯减摩片，长期沿导轨移动调整尾座位置时不会刮伤床身导轨面，同时降低移动时的摩擦阻力，单人即可推动尾座在床身上完成位置调整；底部还设置了两组对称的锁紧螺栓，当尾座移动到目标工位后，拧紧螺栓即可将尾座牢牢固定在床身导轨上，承受大切削量加工时的轴向反作用力不会出现移位。

　　在安装边界与尺寸适配方面，这套尾座的导轨连接槽宽度、中心高参数完全匹配市面上主流的C6132、C6140系列普通卧式车床，套筒的锥孔为标准莫氏4号锥度，可直接适配同锥度的各类顶尖、孔加工刀具，不需要额外制作转换套；套筒的最大有效行程为120mm，可满足常规长度零件的顶紧行程需求，也能覆盖大多数中小型零件的钻孔进给深度要求；尾座整体的横向宽度控制在220mm以内，安装后不会与车床的中拖板、刀架产生运动干涉，中拖板移动到靠近尾座的极限位置时仍有10mm以上的安全间隙，避免操作过程中出现碰撞事故。设计过程中还考虑了日常维护的便利性，尾座主体的上方设置了润滑油注油孔，可定期向套筒与主体的配合面、丝杠传动副加注润滑油，降低运动部件的磨损，延长部件的使用寿命；尾座的锁紧机构、丝杠螺母副都采用了模块化设计，长期使用出现磨损后可以单独拆卸更换易损件，不需要整体更换尾座总成，能降低车间的设备维护成本。

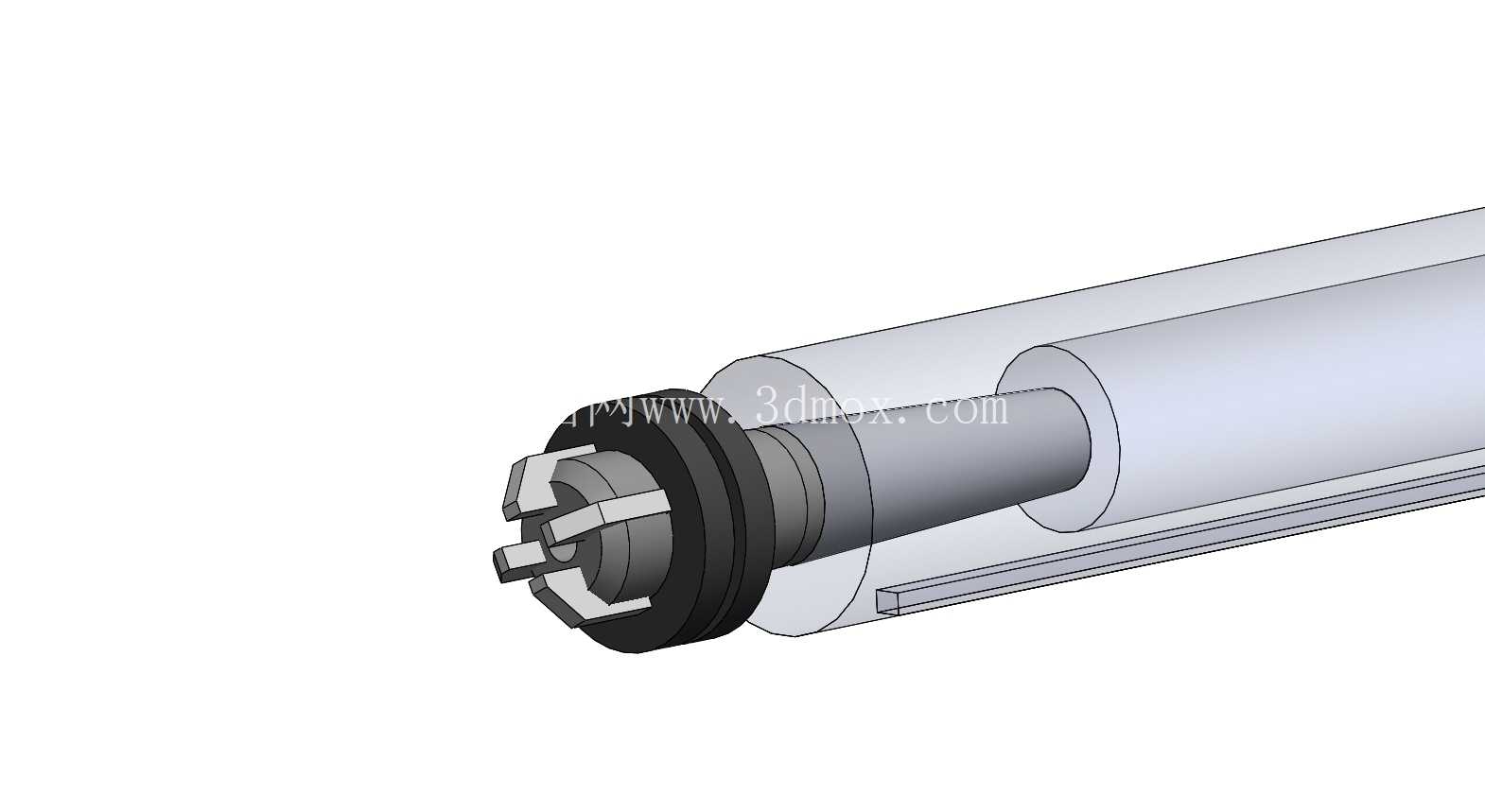

　　针对小角度锥面加工的需求，这套尾座的主体与底座之间还预留了横向微调的结构空间，松开主体与底座的连接螺栓后，可以横向偏移尾座主体最多±15mm的距离，偏移量通过侧面的刻度标识直接读取，可用于加工锥度较小的长锥面零件，不需要额外安装锥度靠模，进一步拓展了车床的加工范围。尾座的套筒表面做了高频淬火处理，表面硬度达到HRC45-50，与主体配合的外圆面经过精密磨削，配合间隙控制在0.01-0.015mm之间，既能保证套筒轴向移动顺畅无卡滞，又能避免间隙过大导致的顶尖摆动，保证加工时的回转精度。
