手动式长半径圆弧弯管作业工具结构

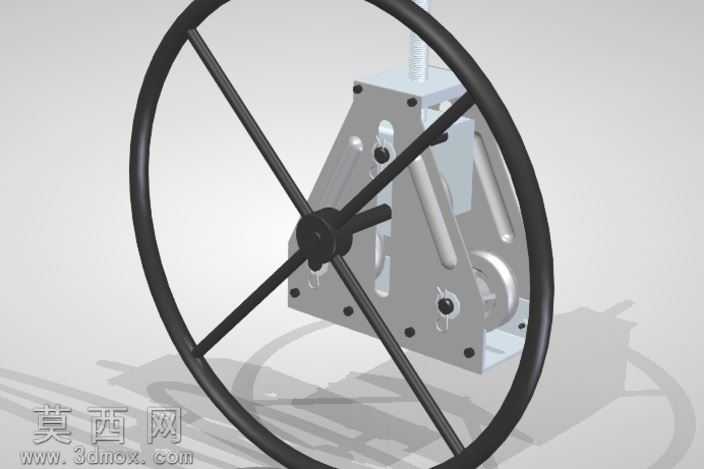

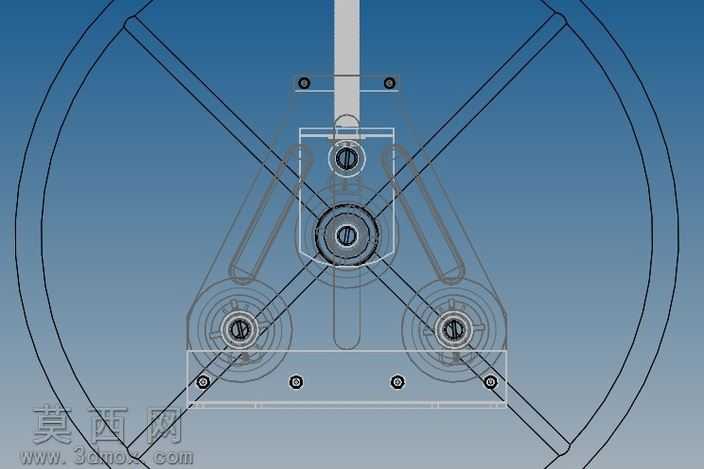

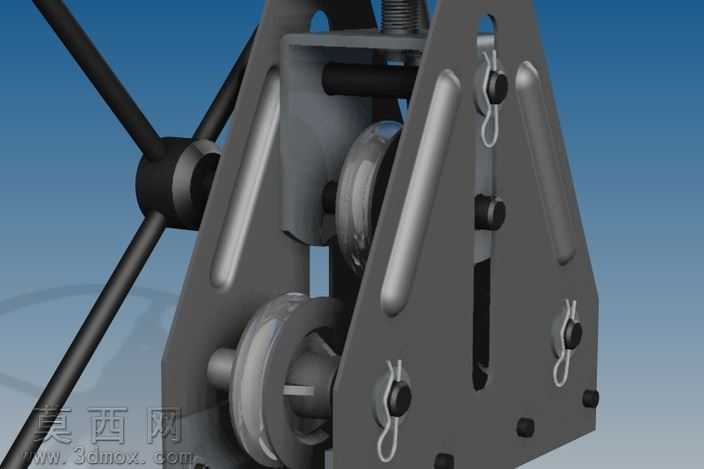

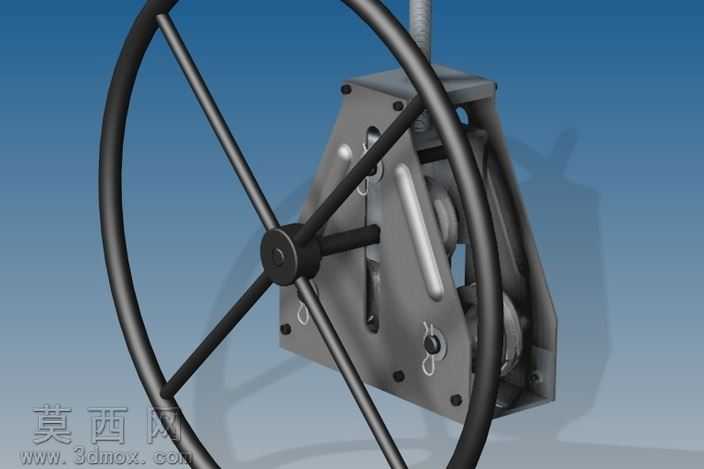

本作品为手动管材弯折作业工具的三维建模成果，建模过程围绕实际管材加工的作业需求展开，首先完成整体功能框架的结构搭建：核心采用大直径手轮作为手动操作的动力输入部件，手轮通过三辐条支撑结构连接中心转轴，确保手动施力时的扭矩传递稳定，操作过程中受力均匀无偏载。主体承载支架采用厚板式金属结构设计，建模时精准还原了支架上的安装孔位、定位槽与加强筋结构，所有孔位的同轴度、安装面的平面度均按照实际机加工的公差要求进行参数化设定，保证后续虚拟装配时各部件无干涉，可完整模拟真实的运动过程。弯折执行部分采用双滚轮夹持结构，建模时对滚轮的圆弧接触面做了精准的曲面拟合，滚轮曲面弧度匹配常见金属管材的外径尺寸，可在弯折过程中与管材外壁完全贴合，避免管材出现瘪陷、划痕等加工缺陷；同时设置了可调节的定位锁紧结构，可根据管材直径、弯折半径的需求调整滚轮间距与定位挡块位置，适配不同规格的金属管、杆类零件的长半径圆弧弯折作业。材质渲染阶段，对不同功能部件做了差异化的材质表现：手轮与主体支架采用磨砂碳钢材质，还原金属表面经过喷砂处理后的哑光金属质感，表面添加细微的使用磨损痕迹提升真实感；滚轮与操作手柄采用抛光金属材质，突出运动部件的光滑接触面特性；锁紧旋钮、定位销等小型紧固件做了镀锌防锈的材质表现，还原五金配件的真实表面处理效果。设计思路围绕手动工具的便携性与实用性展开，整体结构紧凑无冗余部件，无需外接动力源即可完成现场管材弯折作业，大直径手轮的设计可放大输入扭矩，降低操作人员的施力强度，双滚轮的结构设计可保证弯折后的圆弧过渡平滑，无死折、变形问题，完全满足小管径金属管材现场安装、维修作业中的弯折加工需求，建模过程中对所有运动部件做了运动约束设定，可在三维环境中模拟完整的手轮转动、滚轮进给、管材弯折的全流程动作，验证结构的运动合理性与操作可行性。
