小型无人机螺旋桨叶片结构设计

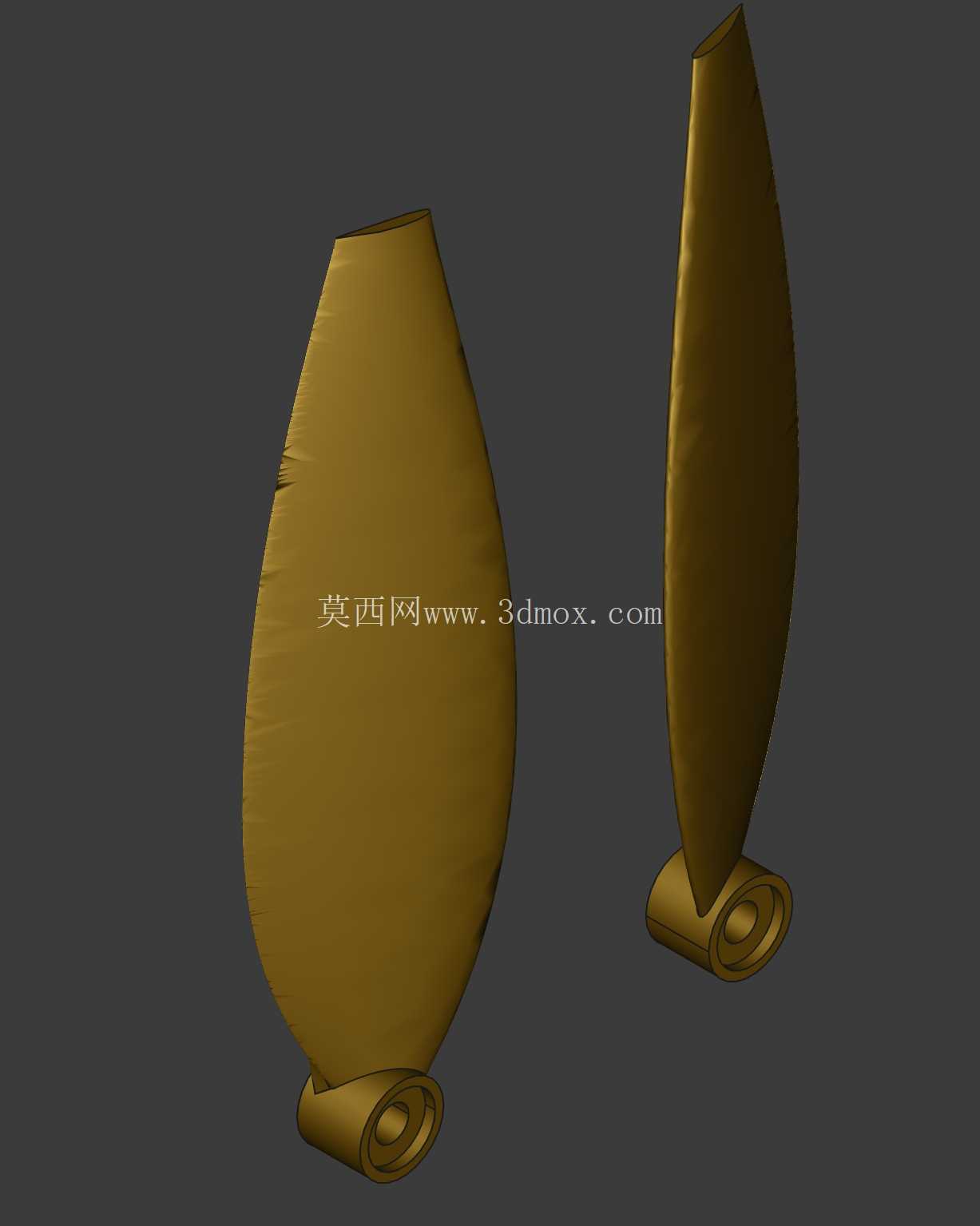

　　在消费级及小型工业级无人机的动力系统设计中，螺旋桨作为直接将电机转动扭矩转化为气动升力的核心部件，其气动外形与安装结构的合理性直接决定整机的悬停稳定性、续航时长与载荷能力。这款螺旋桨采用单叶片配套安装座的一体化结构设计，整体翼型沿展向做连续变截面处理，从根部的圆柱安装衔接段到桨尖的收窄修形段，翼型弦长先逐步增大至展向约三分之一位置达到最大值，再向桨尖平滑收窄，同时沿展向设置连续的扭转角，让不同半径位置的翼剖面始终保持适配对应线速度的有效迎角，避免靠近桨根区域因线速度过低出现气流分离失速，也能降低桨尖位置的诱导阻力，减少高速旋转时的翼尖涡流损耗。

　　从实际应用场景来看，这类小尺寸螺旋桨主要适配轴距在一百毫米级别的微型穿越机、小型航拍无人机或者教学实验用无人飞行器，这类设备普遍对起飞重量控制极为严苛，单支螺旋桨的自重偏差需要控制在极小范围内，否则高速旋转时会产生明显的振动，轻则影响飞控陀螺仪的采样精度，导致悬停时机身出现高频抖动，影响航拍画面清晰度，重则会造成电机轴承偏磨，缩短动力系统使用寿命。这款螺旋桨的根部采用带轴孔的卷边安装结构，安装时可以直接套接在对应规格的电机输出轴上，配合压紧帽即可完成固定，不需要额外设计复杂的快拆结构，能够最大限度降低安装结构的自重，同时卷边结构可以提升根部的抗扭强度，避免电机急加速、急减速时桨根位置出现应力断裂。

　　设计过程中需要重点平衡气动效率与结构强度的关系，翼型厚度从桨根到桨尖逐步减薄，桨根区域因为要传递全部扭矩，同时承受旋转时的离心拉力，所以保留了足够的壁厚，甚至在安装孔周边做了局部加厚处理，分散应力集中点；而桨尖区域因为线速度最高，做了薄翼型修形，同时将桨尖边缘做圆弧过渡，减少切割空气时的尖锐噪声。从尺寸边界来看，单支螺旋桨的展向长度为58毫米，配套使用时两支对向安装的螺旋桨总回转直径控制在116毫米左右，设计选型时需要给桨尖预留至少3毫米的安全间隙，避免机身形变或者飞行中出现小幅震动时，桨尖碰撞到机臂或者机身结构，造成射桨事故。

　　实际飞行场景中，这类小尺寸螺旋桨需要兼顾不同油门区间的效率表现：低油门悬停状态下，需要足够的升力系数来降低电机转速，减少耗电提升续航；高油门大机动飞行时，需要翼型在大迎角状态下不容易失速，保证飞机做横滚、俯仰等机动动作时动力输出跟手，不会出现升力突然下跌的情况。这款桨的翼型选用了低速高升力翼型，上表面的弧度设计经过平滑过渡，能够让气流在整个翼面保持平顺附着，即使在大迎角机动时，气流分离点也会逐步后移，不会出现突然的升力断崖。另外，桨叶的前缘做了钝化处理，不像竞速级螺旋桨那样采用尖锐前缘，能够降低日常搬运、拆装过程中前缘磕碰受损的概率，毕竟小尺寸螺旋桨的桨叶厚度本身较薄，尖锐前缘一旦磕碰出现缺口，就会破坏整个翼面的气流流场，导致动平衡失效，飞行时振动明显增大。

　　安装结构的设计上，根部的轴孔尺寸需要和常用的微型无刷电机输出轴做公差匹配，孔径公差控制在过渡配合区间，既不会因为间隙过大导致旋转时出现偏心，也不会因为过盈量太大造成拆装困难，甚至在安装时撑裂桨根结构。轴孔下方的卷边结构相当于一个加强法兰，当桨叶被压紧帽固定在电机轴上时，压紧力会通过卷边结构均匀分散到整个桨根端面，不会因为局部压力过大造成桨根材料蠕变，长时间使用后也不会出现桨叶松动的问题。在结构建模过程中，整个桨叶的曲面需要保证G2连续，避免出现曲面折角，否则不仅会增加飞行时的气动阻力，还会在折角位置形成应力集中线，当螺旋桨高速旋转碰到细小的草叶、灰尘颗粒时，折角位置很容易成为裂纹扩展的起点，最终导致桨叶断裂。

　　针对日常使用的场景，这款螺旋桨的外形设计也考虑了收纳需求，桨叶的整体轮廓没有外凸的尖锐结构，多套螺旋桨叠放在一起时不会互相勾挂，也不容易划伤收纳包或者其他设备配件。对于三维建模从业者来说，这类螺旋桨的建模难点在于翼型曲线沿展向的放样过渡，需要保证每个剖面的扭转角、弦长、厚度变化都平滑过渡，不能出现局部的曲面凹陷或者凸起，同时还要兼顾根部安装结构和桨叶曲面的衔接顺滑，让两者之间的过渡区域没有明显的棱角，减少应力集中的同时也能降低衔接位置的气动阻力。在做结构校核时，需要重点验算桨根位置的离心拉应力，以及最大转速下桨叶的形变位移量，确保桨叶在最高工作转速下的形变不会超过预留的安全间隙，不会出现形变后碰撞机身的情况。
