智能手表内部PCB与显示模组安装外壳结构

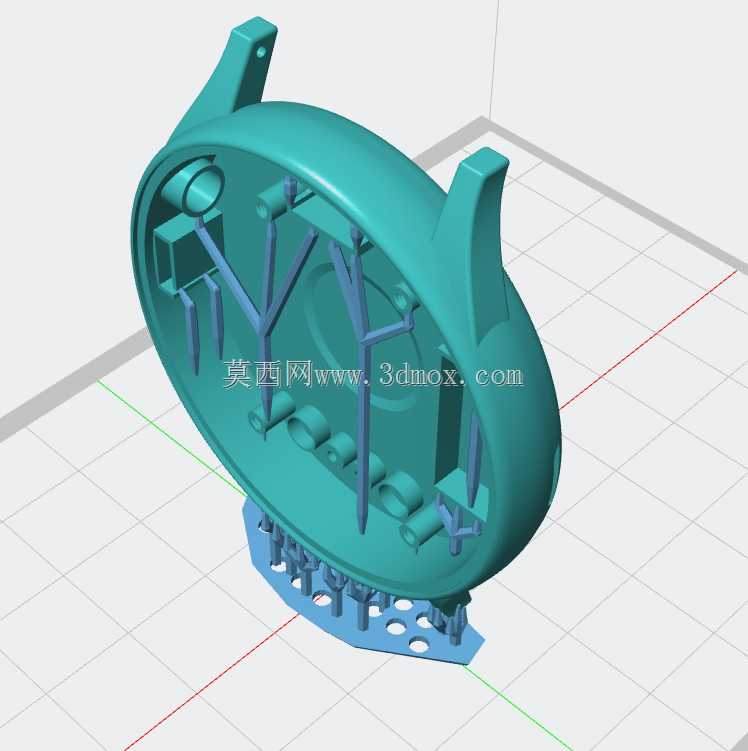

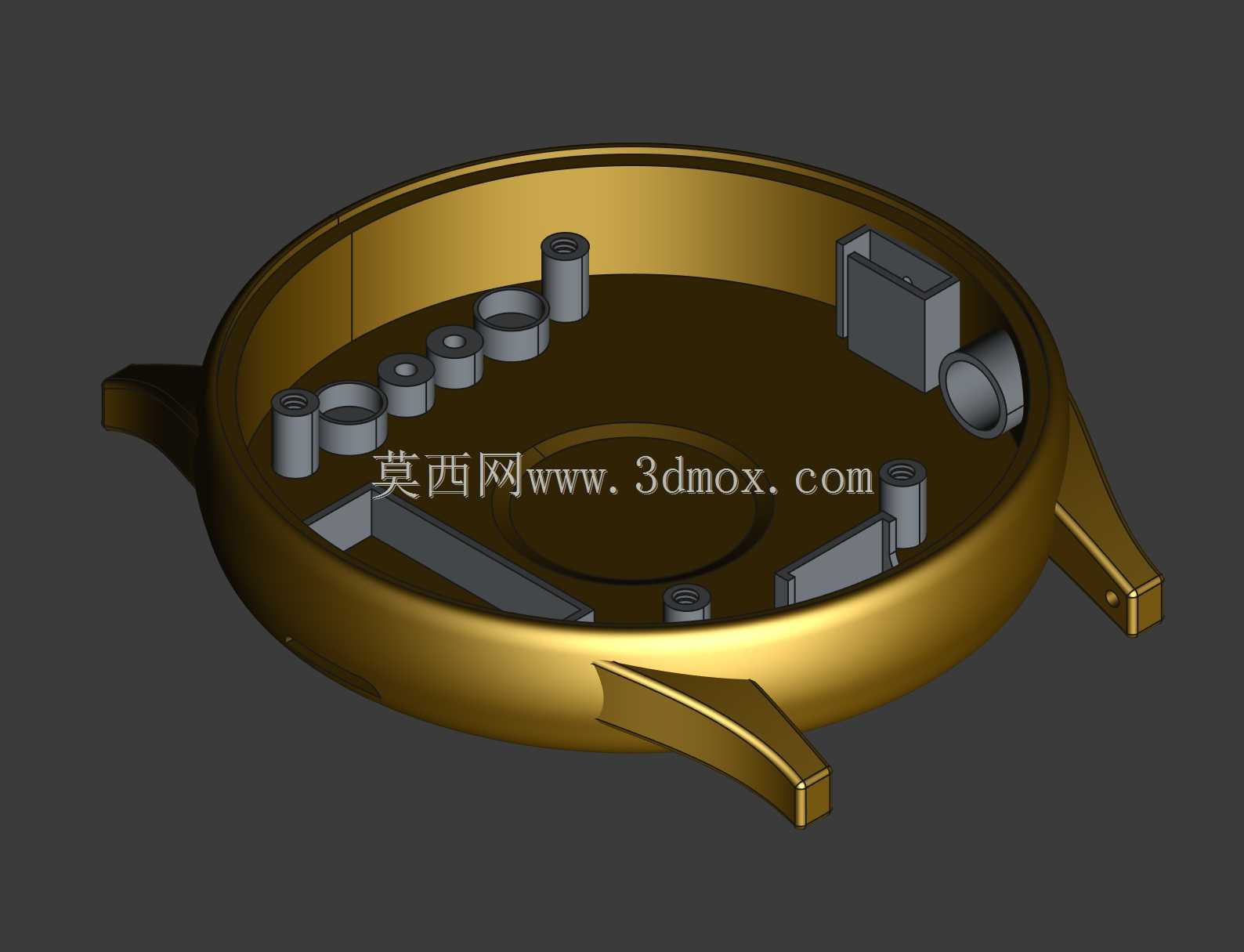

　　该结构件为圆形穿戴设备的核心承载壳体，日常应用场景覆盖日常通勤佩戴、运动状态监测、健康数据采集等多类智能手表使用工况，核心作用是为内部PCB控制板、显示模组、电池组件、传感元件提供稳定的安装定位与防护支撑，避免内部元器件在佩戴过程中受外力挤压、汗液侵蚀、日常磕碰出现移位或损坏。从结构设计逻辑来看，壳体采用圆形轮廓适配常规圆形表盘的智能手表形态，侧边延伸出的两个带孔凸耳为表带安装位，凸耳的开孔尺寸与间距匹配通用快拆生针规格，安装时无需额外定制连接件即可适配市面多数通用表带，凸耳与壳体主体采用一体化结构设计，避免拼接结构带来的连接强度不足问题，日常佩戴拉扯表带时不会出现凸耳断裂的情况。

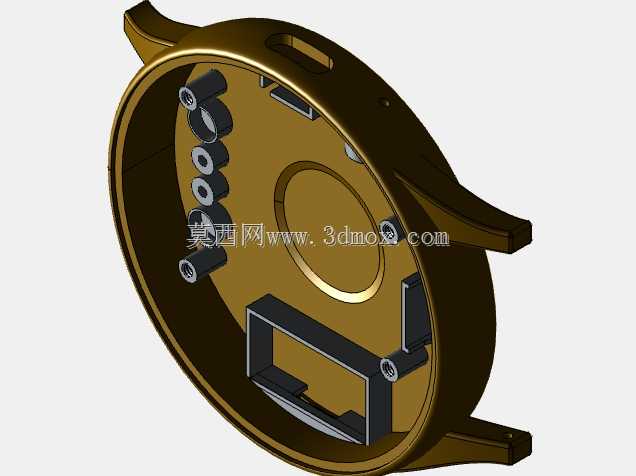

　　壳体内部的定位结构全部采用一体化凸台设计，不同高度的圆柱凸台对应PCB板的安装孔位，凸台顶端预留的螺丝柱深度经过精确核算，锁付固定螺丝后螺丝顶端不会超出凸台平面，避免顶触上方显示模组造成屏幕亮斑或损坏；侧边的矩形挡墙结构分别对应电池仓、显示排线接口、传感模块的安装位，挡墙高度与对应元器件的厚度匹配，安装时元器件可直接卡入挡墙围成的腔体内，无需额外点胶即可实现初步定位，减少组装工序的定位辅助工装投入。

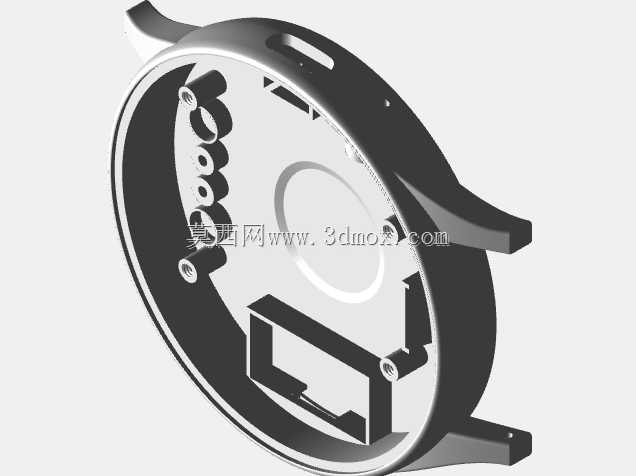

　　壳体内部的中心圆形下沉区域为显示模组的背部避让空间，下沉深度刚好容纳显示模组的驱动IC与背部排线，避免显示模组安装后出现背部顶触、装配间隙不均的问题；侧边预留的半圆柱缺口为充电触点与侧按键的安装位，缺口尺寸与触点组件、按键组件的外形公差控制在0.05mm以内，装配后不会出现按键卡滞、触点外露高度不一致的问题。从安装边界来看，壳体的外圆直径适配46mm规格的圆形表盘，整体壁厚控制在1.2mm，既保证壳体的结构强度，又不会过度压缩内部元器件的安装空间；内部腔体的有效安装深度为4.8mm，可容纳厚度不超过4.5mm的方形软包电池与厚度0.3mm的PCB板叠加安装，剩余0.3mm的间隙用于放置缓冲泡棉，抵消佩戴过程中产生的振动冲击。

　　壳体的边缘做了R0.8mm的圆角过渡，避免组装过程中锐边划伤操作人员或佩戴时刮蹭衣物皮肤；内部所有凸台与挡墙的根部都做了R0.2mm的圆角处理，减少注塑加工时的应力集中问题，降低壳体受外力冲击时出现根部开裂的概率。在实际装配逻辑上，该壳体作为整个手表的基底结构，组装时先将侧按键、充电触点从壳体内部卡入对应缺口，再依次放入电池、传感模块，将PCB板对准圆柱凸台放置后锁付微型螺丝，随后连接显示排线、电池排线，扣合显示模组后再安装表圈与底盖即可完成整表的主体装配，所有内部结构的定位公差都经过匹配设计，组装时无需反复调整元器件位置即可实现各部件的精准对位，能够有效提升整机组装的生产效率。针对日常使用的防护需求，壳体的表带凸耳位置做了加厚处理，能够承受不低于50N的径向拉力，满足穿戴设备的可靠性测试标准；内部挡墙的高度略高于PCB板上最高元器件的高度，当壳体受到正面挤压时，挡墙可先行承接外力，避免外力直接作用在PCB元器件上造成元件虚焊或损坏。
