多旋翼无人机适配流线型螺旋桨结构

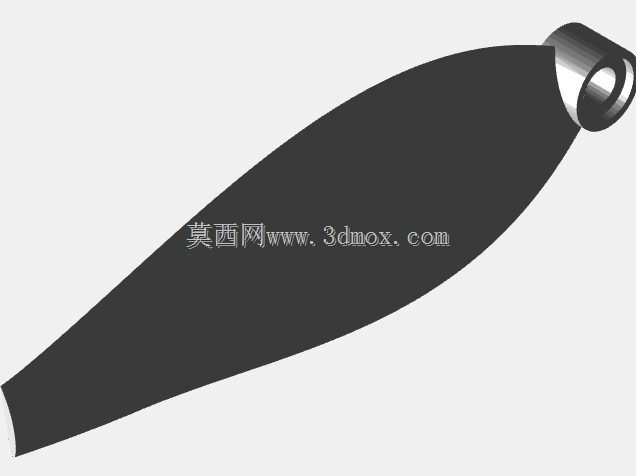

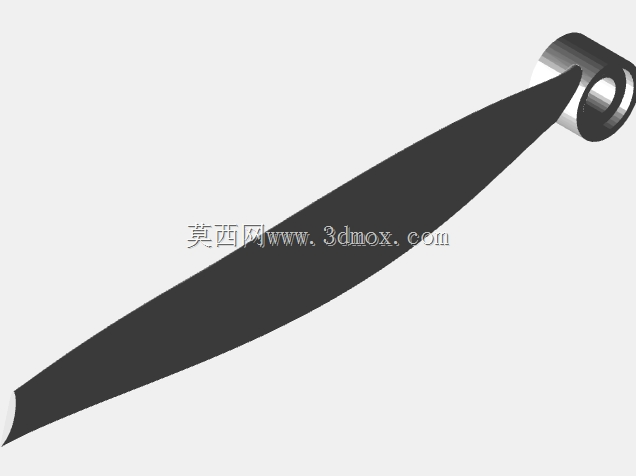

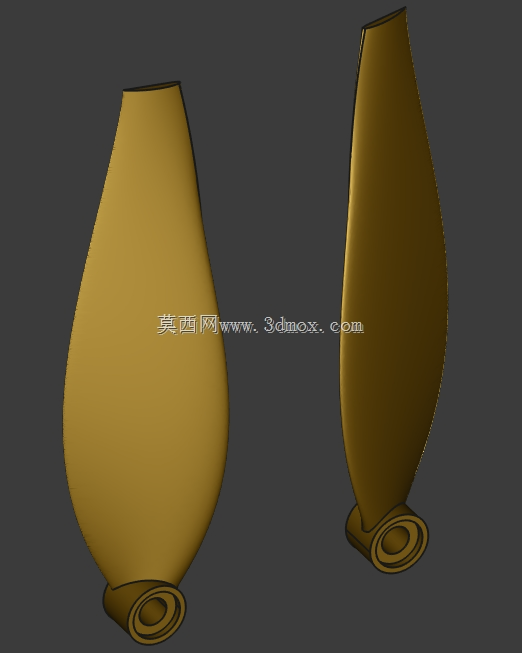

　　在消费级及小型工业多旋翼无人机的整机结构体系中，螺旋桨作为直接将电机输出扭矩转化为气动升力与推进力的核心执行部件，其气动外形、安装匹配度直接决定了整机的悬停稳定性、续航时长、载荷能力以及飞行噪音表现。这款螺旋桨采用了宽弦长的流线型翼型设计，整体桨叶从根部到尖部呈现连续的弦长渐变与扭转角过渡，根部区域弦长较宽，能够更好地承接电机输出的扭矩，降低桨根位置的应力集中风险，避免大拉力输出工况下桨根出现结构形变甚至断裂的问题。从实际应用场景来看，这类螺旋桨可适配轴距在250毫米至450毫米区间的多旋翼无人机，覆盖消费级航拍无人机、小型植保作业无人机、短途物流配送无人机以及室内巡检无人机等多个使用场景，在不同的载荷工况下都能保持相对稳定的气动效率。

　　从设计思路层面分析，这款桨叶的翼型选取兼顾了低速下的升力系数与高速旋转时的阻力控制，桨叶表面采用连续光滑的曲面过渡，没有突兀的折角或截面突变，能够减少旋转过程中产生的翼尖涡流，降低气动噪音的同时提升能量转化效率。桨叶的扭转角从根部到尖部逐步递减，匹配不同旋转半径位置的线速度差异，让整个桨叶展向的各个截面都能处于相对最优的攻角区间，避免靠近桨尖的位置因为线速度过高出现气流分离，也能防止桨根区域因为线速度过低导致升力不足。尺寸参数上，这款螺旋桨的单侧桨叶长度为58毫米，对应整桨直径为116毫米，属于小尺寸多旋翼适用的桨型，安装孔位采用标准的快拆式底座设计，底座位置设置有定位凸台与防滑纹理，能够与市面上主流的小型无刷电机输出轴直接匹配，安装时不需要额外加装转接件，对准定位槽卡入后即可完成固定，能够有效降低飞行过程中桨叶松脱的风险。

　　在实际装机使用的边界条件上，这款螺旋桨适配的单电机最大持续拉力不超过800克，搭配1404至1806规格的外转子无刷电机时，能够达到最优的效率区间，整机起飞重量控制在800克以内时，悬停油门可以维持在35%至45%的区间，能够获得较长的续航时间。需要注意的是，这类塑料材质的螺旋桨在安装前需要进行动平衡校验，可通过在桨尖位置粘贴少量平衡胶带的方式，降低高速旋转时产生的振动，避免振动传递到飞控系统影响飞行稳定性，同时也能减少振动对机载相机、传感器等精密部件的干扰。桨叶的外形曲面经过气动优化，在3至5级风的户外工况下，依然能够保持足够的拉力储备，应对突发的气流扰动时不会出现明显的升力损失，能够提升无人机在复杂气象条件下的飞行安全性。

　　从结构强度的角度考量，桨叶根部与安装底座的衔接位置做了圆弧过渡处理，分散了旋转时的离心力载荷，在满油门输出的工况下，桨叶的形变幅度控制在合理范围内，不会因为形变导致桨距出现明显变化，保证不同油门区间下的气动特性一致性。桨尖位置做了收窄处理，能够进一步削弱翼尖涡流的强度，不仅提升了气动效率，也能降低桨叶切割空气产生的高频噪音，提升消费级无人机使用时的听觉体验。对于结构设计从业者而言，这类螺旋桨的建模过程需要重点把控翼型截面的放样连续性，确保各个截面之间的过渡平滑，同时需要校核桨根位置的结构强度，结合实际使用的材料参数（如常用的ABS、PC或碳纤维增强尼龙材料）进行受力仿真，验证最大拉力工况下的应力分布是否在材料许用应力范围内，避免出现结构失效的问题。在进行整机匹配设计时，还需要考虑螺旋桨的旋转直径与机架机臂长度的匹配关系，确保相邻桨叶之间留有足够的安全间隙，避免飞行过程中出现桨叶碰撞的问题，同时要根据螺旋桨的拉力曲线匹配合适的电调电流参数，保证动力系统的整体可靠性。
