工业传动用带键槽齿式链轮结构设计

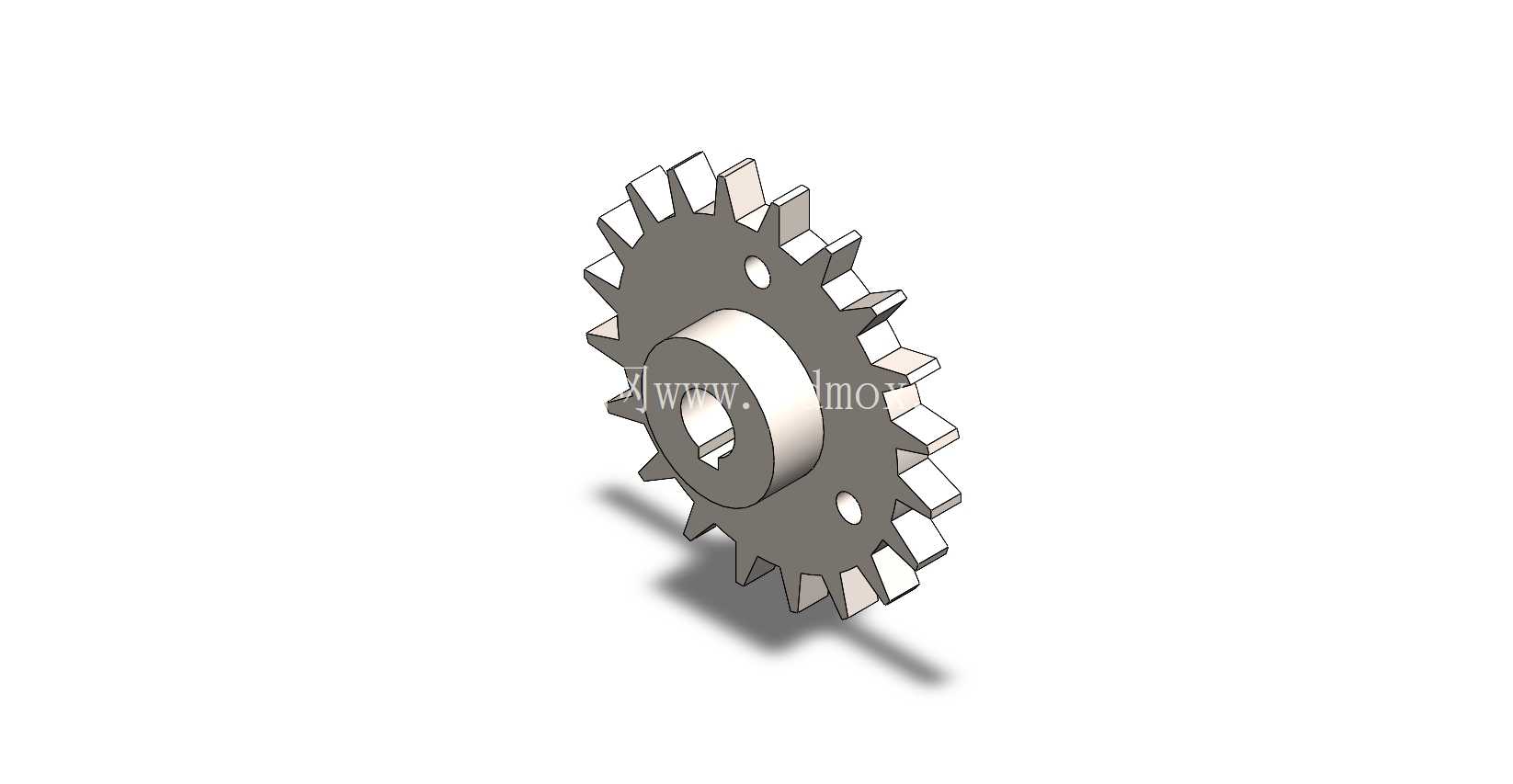

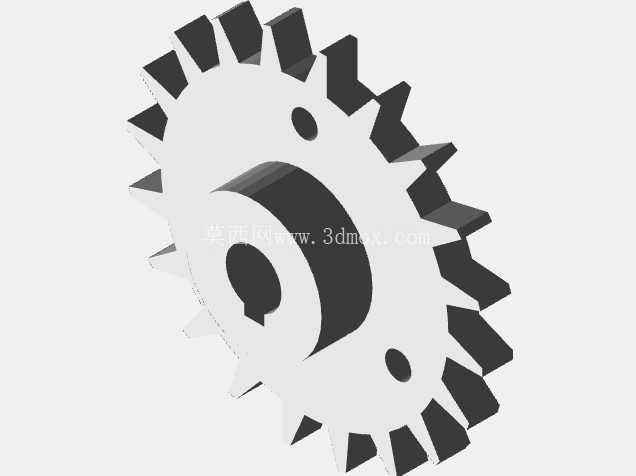

　　在各类工业传动场景中，链轮是链传动系统的核心承载部件，其设计合理性直接决定整套传动机构的运行稳定性、负载能力与使用寿命。这款链轮采用单排齿结构设计，适配标准工业滚子链条，齿形轮廓经过渐开线修形处理，能在啮合过程中减少链条滚子与齿面的冲击载荷，避免高速运转时出现跳齿、脱链的问题。从结构细节来看，链轮中心设置带键槽的轴孔，键槽尺寸符合GB/T 1095平键连接标准，安装时可通过平键实现与传动轴的周向固定，传递额定扭矩时不会出现相对滑移，轴孔与轮毂采用过渡配合公差，兼顾安装便捷性与同轴度要求。轮毂部分做了加厚凸台设计，凸台端面与轴孔垂直度控制在0.02mm以内，安装时可紧贴轴肩实现轴向定位，无需额外加装定位套即可保证链轮的安装位置精度，

　　减少轴向窜动对传动精度的影响。链轮本体上均匀分布两个定位销孔，可在重载传动场景下加装定位销，进一步强化与轴的连接可靠性，适配冲击载荷较大的工况，比如矿山输送线、农机传动系统、自动化生产线的物料输送机构等场景。齿部的齿距公差严格控制在±0.05mm范围内，齿面粗糙度达到Ra3.2，能有效降低链条与齿面的摩擦损耗，延长链条与链轮的整体更换周期。设计过程中优先考虑了安装边界的适配性，轮毂外径、齿顶圆直径、齿根圆直径的尺寸比例经过优化，既保证齿部有足够的抗弯强度，又不会因为整体尺寸过大占用过多安装空间，可直接适配多数常规规格的传动安装座，不需要对现有设备的安装位做二次改造。在实际选型应用中，

　　这类链轮可覆盖从轻载的轻工机械输送线到重载的冶金设备传动机构的不同需求，齿部经过淬火处理后硬度可达HRC40-45，能承受持续的啮合摩擦与交变载荷，避免长期使用后出现齿面过度磨损、齿根断裂的问题。不同于同步带轮的传动形式，链传动搭配这款链轮时可适应多尘、有油污、环境温度变化较大的车间工况，不需要频繁做张紧调整，日常维护仅需定期加注润滑脂即可保证运行顺畅。建模过程中对齿形的每个啮合面都做了曲率连续处理，装配时可直接与对应规格的链条完成虚拟装配验证，检查啮合间隙是否合理，避免实际加工后出现卡链、啮合干涉的问题。链轮的减重设计也做了合理优化，在保证整体结构强度的前提下，轮毂与轮辐连接处做了圆弧过渡，减少应力集中的同时控制了整体重量，

　　降低传动轴的转动惯量，减少设备启动时的瞬时载荷冲击。对于设备改造场景，这款链轮的安装尺寸可灵活适配不同轴径的传动系统，键槽位置可根据实际安装方向做调整，不需要重新设计整套传动机构，能大幅缩短设备改造的周期，降低改造成本。在输送类设备中，这类链轮常成对使用，分别作为主动轮与从动轮安装在输送线两端，配合输送链条完成物料的水平或倾斜输送，齿形的自清洁设计可避免输送过程中掉落的碎屑卡在齿槽内，导致啮合失效。在机床传动系统中，这类链轮可用于进给机构的动力传递，稳定的传动比可保证进给运动的匀速性，提升工件加工的精度稳定性。建模时所有尺寸都遵循机械设计手册的相关标准，每个结构特征都对应实际加工的工艺要求，比如轮毂端面的倒角、齿顶的圆角处理，都符合车削、滚齿加工的工艺规范，不需要额外做工艺补正即可直接投入生产加工。
