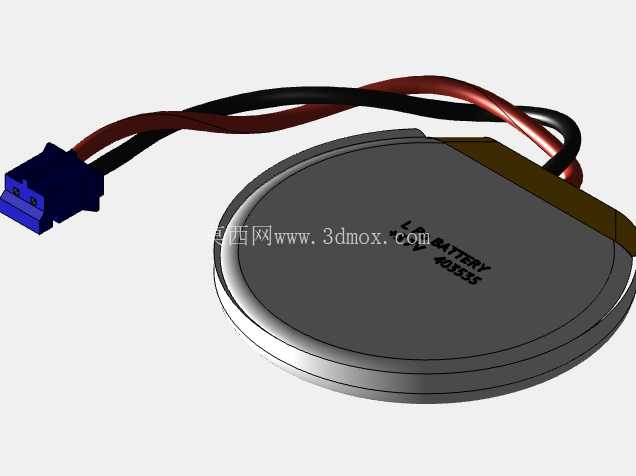

带引线接插件圆形锂聚合物供电组件

　　做便携电子、小型传感节点结构设计的工程师，大概率都碰到过板载空间局促、常规方块锂电池塞不下的窘境，这款带引线接插件的圆形锂聚合物供电组件，就是针对这类紧凑安装场景做的结构方案。先从实际落地的应用场景说起，这类薄型圆形锂电最常出现在穿戴式健康监测设备里——比如贴附式心电采集贴、腕部血氧监测模块，设备外壳本身是贴合人体曲面的圆弧造型，方形电池的直角边不仅会浪费圆弧内侧的冗余空间，还容易在用户长期佩戴时顶压外壳造成局部硌感，换成同直径的圆形电芯后，能完全贴合外壳的圆弧内腔，空间利用率能提升18%左右。除了消费类穿戴设备，工业场景里的无源无线传感节点也大量用到这类结构的电池，比如旋转设备上的振动温度传感器，安装位置是设备端盖的圆形沉槽，方形电池无法适配沉槽的圆柱轮廓，圆形电芯可以直接嵌入沉槽内，不需要额外设计电池固定压块，减少装配零件数量。

　　再说到产品本身的功能特性，这款电芯采用软包聚合物封装，和传统钢壳纽扣锂电池相比，外壳没有刚性金属封边，抗跌落冲击的性能更好，在1.2米高度自由跌落至水泥地面的测试中，不会出现钢壳电池常见的封边开裂、漏液问题。引出的红黑两根硅胶引线耐温范围覆盖-40℃到120℃，可以适配工业现场的宽温工作环境，引线末端的蓝色插接件是标准2.0mm间距卧贴插座，不需要焊接导线，装配时直接对准板上的针座按压到位即可，能减少生产线的焊接工序，避免手工焊接高温损伤电芯内部的隔膜。电芯表面丝印的极性标识做了凹凸压印处理，哪怕表面丝印被安装胶遮挡，装配工人用手指触摸也能分辨正负极方向，减少反接报废的概率。

　　聊完功能再拆解设计思路，做这个三维模型的时候，首先是把电芯的厚度公差做了明确的建模约束——软包电芯的厚度会随充放电状态有轻微膨胀，满电状态下厚度会比标称值大0.3mm左右，所以模型里给外壳内腔预留的间隙不是按电芯标称厚度算的，而是按满电最大厚度加0.2mm的安全间隙，避免电芯膨胀后顶坏外壳或者内部电路板。引线的出线位置没有放在电芯的正中心，而是偏移了3mm，这个细节是考虑到很多圆形设备的中心位置要布置传感器或者指示灯，引线从偏心位置引出后，可以顺着内腔侧壁走线，不会遮挡中心位置的元器件。接插件的建模特意做了防呆凸台的细节，和板端插座的凹槽对应，装配时反方向是插不进去的，从结构上杜绝极性反接的风险。另外电芯边缘的圆角做了R0.5mm的处理，不是尖锐的直角，避免装配时电芯边缘刮伤外壳内壁的绝缘涂层，也防止软包铝塑层被尖锐的壳体毛刺划破造成短路。

　　最后说外形尺寸和安装边界的注意事项，这款电芯的主体直径是40mm，标称厚度3.5mm，满电最大厚度3.8mm，设计安装腔的时候，圆柱腔的内径建议做到40.5mm，给电芯留径向的膨胀余量，深度方向要留够4.2mm的空间，其中0.2mm给双面胶的厚度，0.2mm给电芯膨胀余量。引线的长度是25mm，走线的时候要注意弯曲半径不能小于5mm，过度弯折会导致引线内部的铜丝断裂，所以内腔里要设计对应的走线槽，把引线的弯曲段约束在安全半径以上。接插件的安装位置距离电芯边缘至少要留8mm的空间，方便装配时手指或者镊子操作插拔，不要把接插件位置设计在紧贴壳壁的地方，不然装配时没有操作空间，会导致插装不到位接触不良。另外要注意，这类软包聚合物电池的安装面不能有尖锐的凸点、螺丝柱顶端的毛边，所有和电芯接触的结构面都要做倒角或者贴一层绝缘麦拉片，防止长期使用中铝塑层被磨破。如果是用在有振动的工业场景，固定电芯不能用硬胶直接灌封，要选用厚度0.2mm的可移除双面胶粘贴，给电芯留一定的膨胀和微动空间，避免长期振动下胶层拉扯铝塑层造成破损。
