多关节协作机械臂URDF结构三维设计

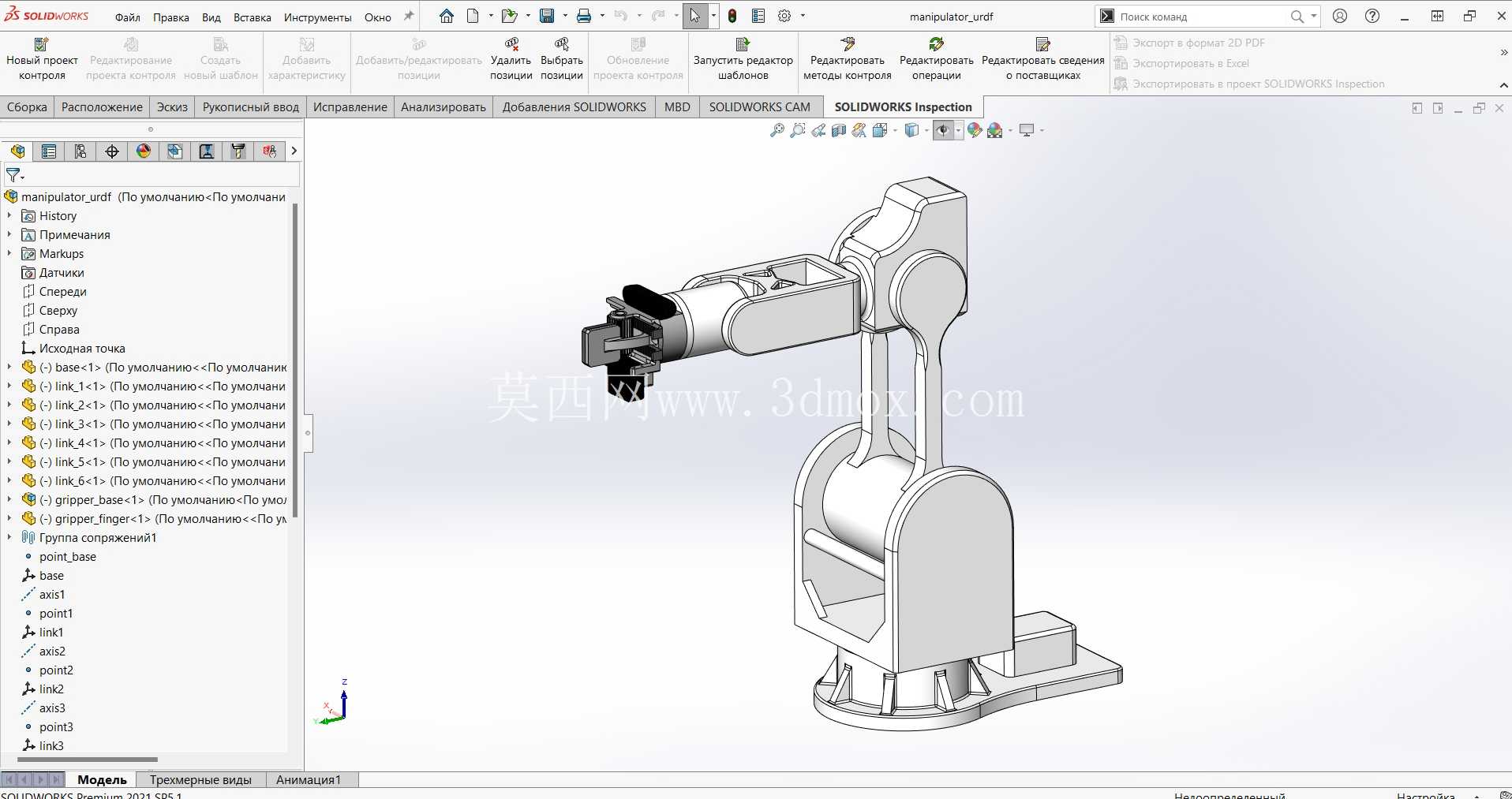

　　这款多关节机械臂的结构设计，核心面向轻载作业场景的柔性操作需求，在3C电子零部件分拣、实验室样本转运、教学实训平台搭建这类对作业空间占用、动作灵活度有较高要求的场景中适配性极强。从结构布局来看，整机采用串联多关节构型，从底座安装面开始依次布置腰转关节、大臂摆动关节、小臂俯仰关节、腕部旋转关节，末端预留标准执行器安装接口，可适配夹爪、真空吸盘、小型焊枪等不同作业端工具，覆盖拾取、搬运、定点操作等常见作业动作。设计阶段优先考虑了关节运动的干涉规避，每一段臂体的轮廓都做了运动包络校核，在极限摆角位置不会出现臂体结构碰撞，同时关节处的走线空间做了内嵌式预留，避免外部走线在运动过程中出现拉扯、磨损问题，也能减少作业时管线对周边设备的干涉。

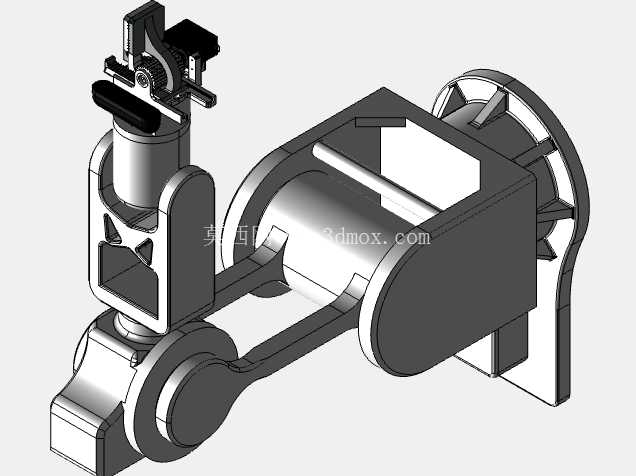

　　底座部分采用下宽上窄的锥台构型，安装面预留了环形布置的固定孔位，可直接适配标准铝型材工作台、地面预埋安装板的固定需求，安装边界的孔位间距参考了通用工业工装的安装规范，不需要额外做转接板设计就能完成现场固定，底座内部预留了驱动元件、控制线路的容纳空间，不会出现元件外露带来的防护隐患。臂体部分采用了轻量化的结构设计思路，大臂与小臂的非受力区域做了空腔减重处理，在保证结构刚性满足额定负载下形变控制要求的前提下，尽可能降低运动部件的自重，以此减小关节驱动的负载余量，提升运动响应速度。关节连接处的配合面做了同轴度公差预留，可适配标准谐波减速器、伺服驱动单元的安装尺寸，设计阶段对每个关节的运动范围做了参数化定义，腰转关节可实现整周360度旋转，

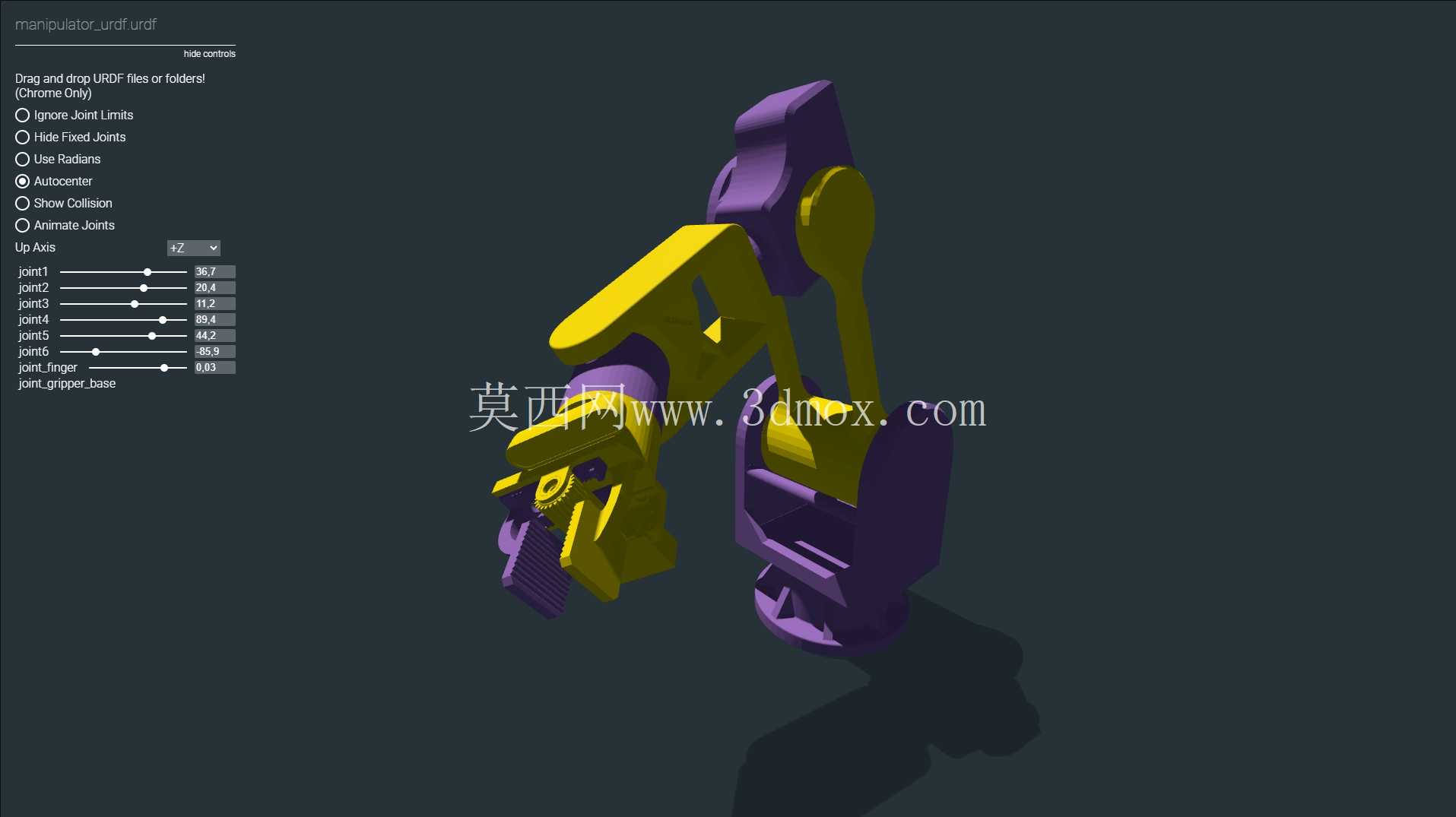

　　大臂摆动角度覆盖-90度到+120度区间，小臂俯仰角度覆盖-120度到+90度区间，腕部关节可实现末端360度旋转，整体工作半径覆盖底座周边0.8米范围内的作业空间，能够满足桌面级作业场景的覆盖需求。在URDF模型的构建逻辑上，每个连杆的坐标系原点都设置在对应关节的旋转中心位置，连杆的质量参数、惯性张量参数都按照实际材料选型做了赋值，可直接导入动力学仿真环境中做运动路径规划、碰撞检测、负载能力校核，不需要二次修正连杆参数就能完成仿真验证。末端执行器的安装法兰采用了通用的圆周定位孔设计，法兰端面的定位止口尺寸参考了小型工业机器人末端的通用标准，更换不同作业工具时不需要重新调整安装基准，能够快速完成工具切换。从实际应用的角度来看，

　　这款机械臂的结构尺寸适配桌面安装场景，整机高度在直立状态下不超过1米，底座安装面的外接圆直径控制在200毫米以内，不会占用过多的工作台空间，适合在空间紧凑的生产线旁、实验台面上部署。设计过程中还考虑了维护便利性，每个关节的驱动单元都设计了可拆卸的检修盖板，不需要完全拆解臂体就能完成驱动元件的更换、线路检修，关节处的密封结构做了基础防护设计，可适配普通工业车间的粉尘环境使用，避免细小颗粒物进入关节配合面造成磨损。运动路径的设计上，各关节的运动速度参数预留了足够的调节区间，可根据实际作业需求调整各轴的运动速度，在搬运轻量工件时可提升节拍效率，在做精密操作时可降低运动速度保证定位精度。
