创意弯柄硅胶握持件曲面结构设计

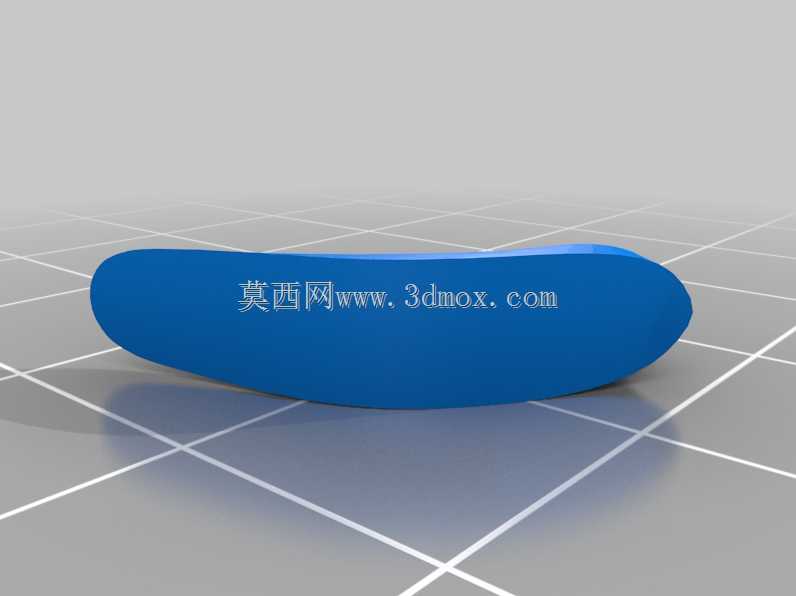

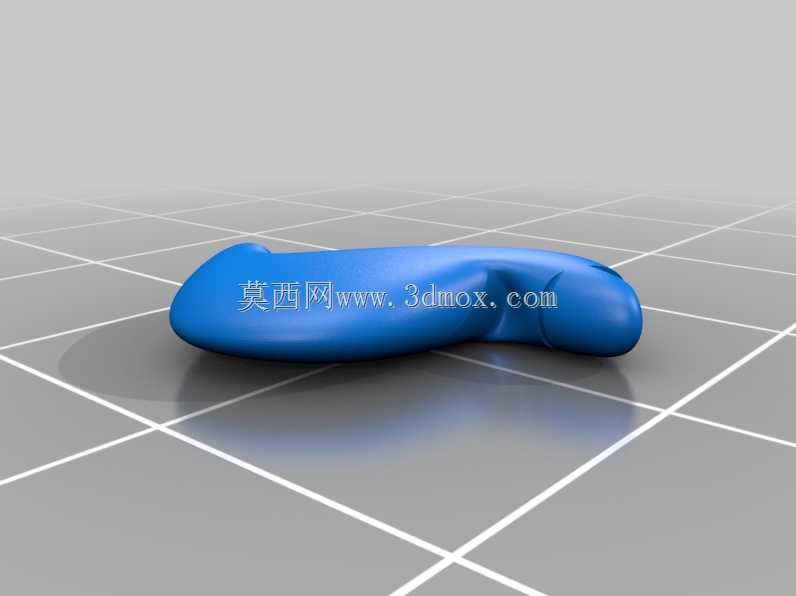

　　做手持类产品结构设计时，握持区域的曲面过渡是最考验建模功底的环节，很多新手容易把过渡面做出生硬折角，实际开模后会出现硌手、握持受力不均的问题，这个弯柄造型的握持件，核心就是围绕人体手部自然握持的受力分布做的曲面优化。先从实际使用场景说，这类弯弧造型的握持件，常见于小型手动工具、康复辅助器具、创意文创周边的手持部位，使用时手掌自然贴合弧面，手指弯曲后刚好卡在柄身的收腰位置，不需要刻意用力攥紧就能形成稳定握持，长时间使用也不会出现局部压痕。设计思路上没有采用规则的圆柱或者椭圆柱截面，而是沿着柄身的长度方向做连续的截面渐变：靠近握持末端的位置截面更圆润饱满，对应手掌大鱼际的贴合区域，曲面曲率控制在R12到R18之间，

　　这个曲率范围刚好匹配成年人手掌贴合的曲面弧度，不会因为曲率过小造成局部压强过大，也不会因为曲率过大导致握持打滑。中间过渡段做了轻微的内收弧面，对应四指弯曲后的指腹贴合位置，截面的长短轴比例控制在1.2:1，刚好贴合指腹的自然弧度，不需要额外做防滑槽就能依靠曲面贴合形成足够的静摩擦力。柄身两端做了圆滑的封头处理，封头的曲面和主体曲面做G2连续过渡，没有任何尖锐棱边，避免使用过程中剐蹭衣物或者皮肤。从安装边界来看，这个握持件属于外包式结构，内部可以预留对应尺寸的安装芯轴孔，芯轴孔的公差可以按照H7配合精度设计，和内部的支撑骨架过盈配合，不需要额外打胶或者做卡扣固定，装配后不会出现松脱转动的问题。外形尺寸上，整体长度控制在120mm左右，

　　最大截面直径32mm，最小收腰位置直径26mm，这个尺寸区间适配绝大多数成年人的手型大小，不管是男性还是女性用户握持都能找到舒适的受力点。建模过程中要注意曲面的斑马纹检查，整个外表面的斑马纹要连续顺畅，不能出现扭曲或者断点，不然实际生产做硅胶覆面的时候会出现表面褶皱，影响外观和握持手感。壁厚设计上，硅胶层的厚度控制在3mm均匀壁厚，避免出现壁厚不均导致的缩水或者成型缺陷，内部支撑骨架可以采用ABS或者PP材质，和硅胶层二次注塑成型，结合强度更高。另外这个造型的曲面没有倒扣结构，不管是做软胶注塑还是3D打印手板，都可以直接分模，不需要做复杂的滑块结构，生产难度低，开模成本可控。实际做结构验证的时候，可以先打印光敏树脂手板做握持测试，

　　根据不同手型的测试反馈微调截面曲率，比如针对手掌偏大的用户可以适当加大最大截面直径，针对小手掌用户可以收窄收腰位置的尺寸，不需要改动整体的曲面拓扑结构，只需要调整截面草图的参数就能快速迭代。很多做创意产品设计的工程师容易忽略握持件的曲面细节，觉得只要大概做个弯弧形状就行，实际用户拿到手第一时间的握持感受直接决定产品的使用体验，这种连续渐变的曲面造型，既满足了创意外观的需求，又兼顾了人体工学的实际使用要求，没有多余的装饰结构，所有曲面变化都是围绕握持受力的需求设计，没有为了造型而造型的冗余结构。
