参数化可调式工业焊接防护锁扶手结构

　　在工业生产场景中，操作平台、设备检修通道、高空作业工位的临边防护是安全生产管控的核心环节，这类防护构件不仅要满足静态承重要求，还要适配不同安装基面的尺寸偏差、不同工位的防护范围需求，传统固定式焊接扶手往往需要现场量尺、逐段裁切焊接，安装效率低且后期改造调整难度大，参数化可调的焊接锁扶手正是针对这类痛点开发的结构化防护构件。从实际应用场景来看，这类扶手可覆盖自动化生产线旁的检修走道、大型设备顶部的运维平台、仓储货架的登高作业区、工业厂房的临边步道等多个场景，相比传统一体式焊接护栏，其核心优势在于可通过参数驱动快速调整整体长度、立柱间距、安装固定方式，无需重复从零开始建模出图，大幅缩短结构设计周期。

　　从功能特性层面看，这款焊接锁扶手采用模块化拼接逻辑，主体由横向扶手管、垂直支撑立柱、端部封挡构件、底部安装座四个核心部分组成，横向扶手采用圆管弯折成型，端部做圆弧收边处理，避免尖锐棱角对通行人员造成磕碰，垂直立柱按照等距排布逻辑设置，可根据整体防护长度自动调整立柱数量与间距，保证扶手整体的抗侧向冲击性能符合工业防护的载荷要求——按照常规工业临边防护的载荷标准，扶手需承受任意方向不小于1kN的集中载荷而不产生永久变形，因此在参数化逻辑中，立柱间距的调整范围被约束在合理区间内，避免间距过大导致扶手管受力变形量超标。底部安装座提供两种可选形式，分别适配侧装与平装两种安装基面：侧装结构适用于步道边缘有垂直安装立面的场景，通过螺栓将安装座固定在立面结构上，不会占用步道的通行宽度；平装结构适用于平台表面为水平安装面的场景，安装座通过膨胀螺栓或焊接方式固定在平台钢板上，安装稳定性更强。

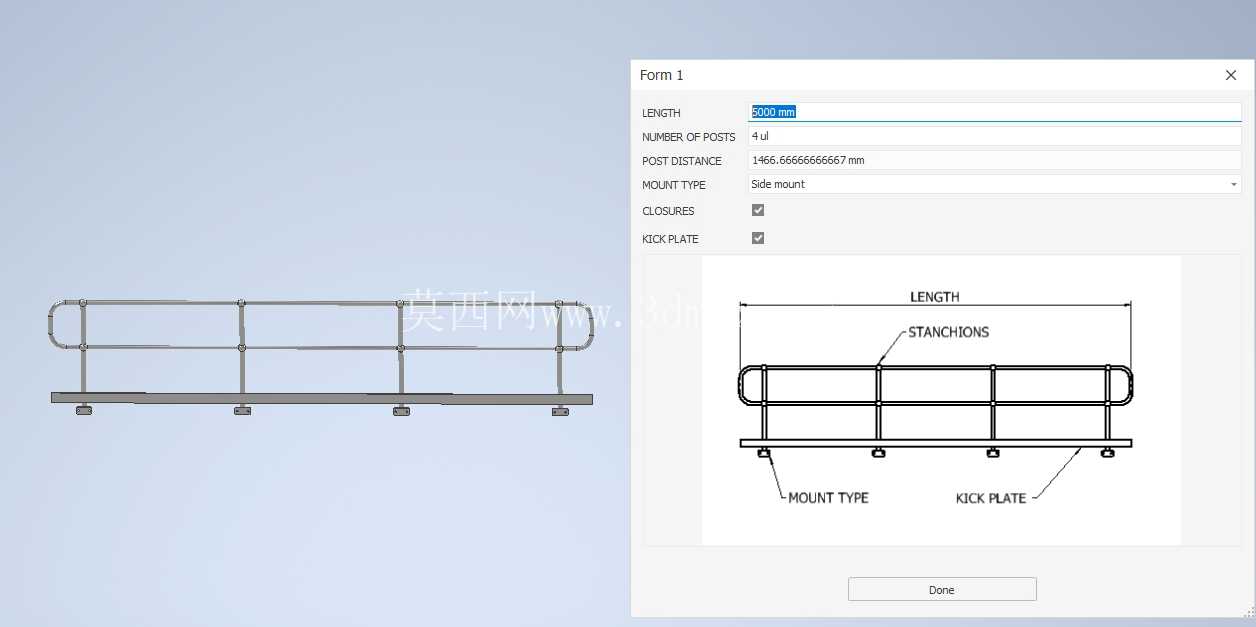

　　设计思路上，这款构件采用逻辑驱动的参数化建模方式，将整体长度作为核心驱动参数，当输入不同的长度数值时，模型会自动计算所需的立柱数量、每段扶手管的分段长度、安装座的排布位置，同时可根据实际安装需求勾选是否配置端部封挡、是否设置踢脚板，其中踢脚板作为扶手下部的挡护构件，主要作用是防止工具、零件从平台边缘坠落，避免下方作业区域受到物体打击风险，在参数设置中可独立控制踢脚板的启用状态与高度尺寸，适配不同场景的防护等级要求。从安装边界来看，扶手的标准安装高度被设定为符合工业防护规范的固定值，不会随长度参数变化而改动，避免出现高度不符合安全规范的问题；安装座的螺栓孔位预留了足够的调节余量，可抵消现场安装基面的位置偏差，降低现场安装的对位难度；扶手管与立柱的连接采用焊接锁固结构，相比螺栓拼接的扶手，整体刚性更强，不会出现长期使用后连接螺栓松动导致的扶手晃动感，同时焊接位置做了统一的焊缝预留，在建模阶段就明确了焊缝的位置与焊脚尺寸，现场焊接时无需额外放线定位，进一步提升安装效率。

　　在实际选型应用中，结构设计人员可根据现场的防护长度直接调用该参数化模型，输入对应尺寸后即可快速生成符合要求的扶手结构，自动导出对应的工程图纸与物料清单，无需重复绘制每个零件的尺寸；对于有特殊安装要求的场景，比如需要在扶手中间预留通道开口、需要适配转角位置的安装，也可在基础模型上快速调整，相比传统的固定式扶手模型，其适配性更强，能覆盖绝大多数工业临边防护的使用需求。从结构受力角度看，横向扶手管采用标准规格的无缝钢管，立柱采用同规格或稍小规格的钢管搭配底部加强筋结构，在承受侧向冲击时，载荷可通过立柱均匀传递到底部安装座，再分散到安装基面结构上，不会出现局部应力集中导致的构件断裂问题；端部的圆弧弯折结构不仅能消除尖锐边角，还能提升扶手端部的结构强度，避免端部受撞击后出现变形开裂的问题。
