适配ArduinoUNOR3开发板的面包板项目防护外壳

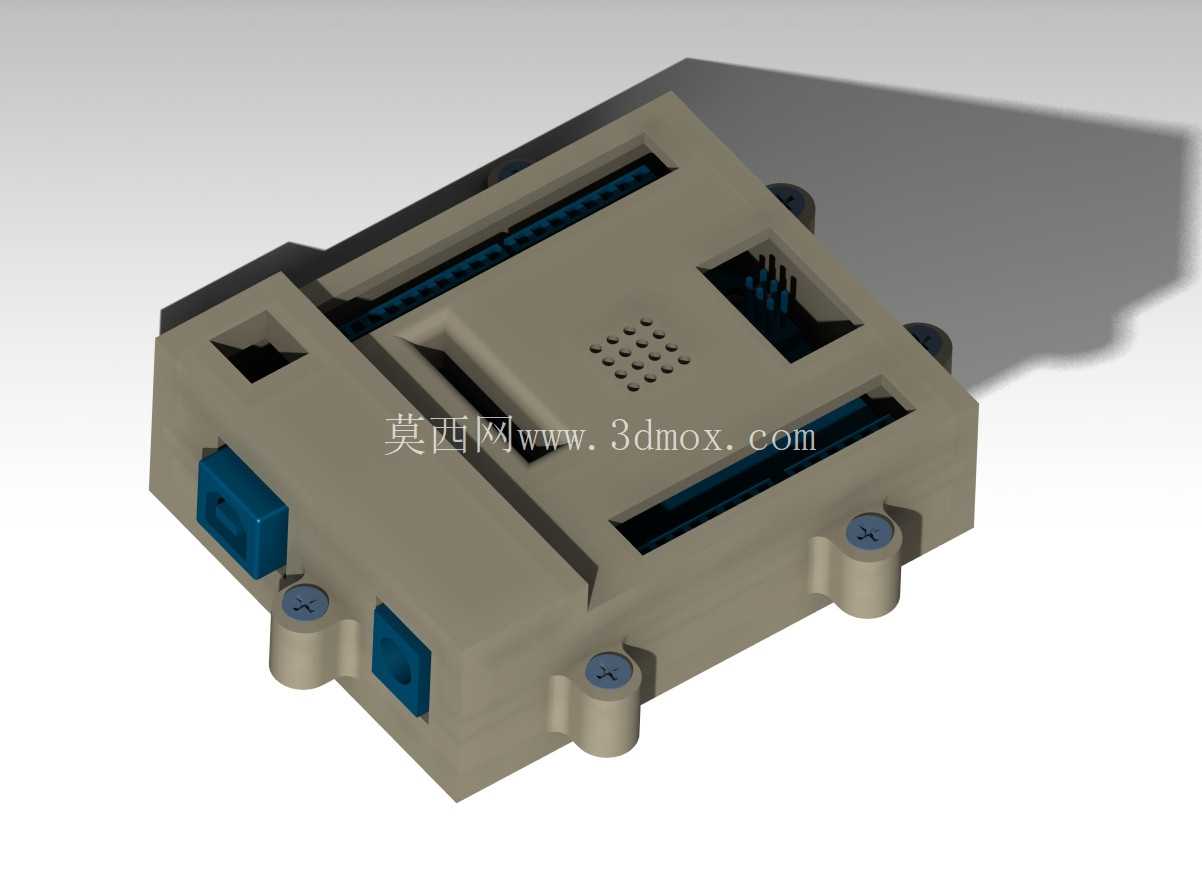

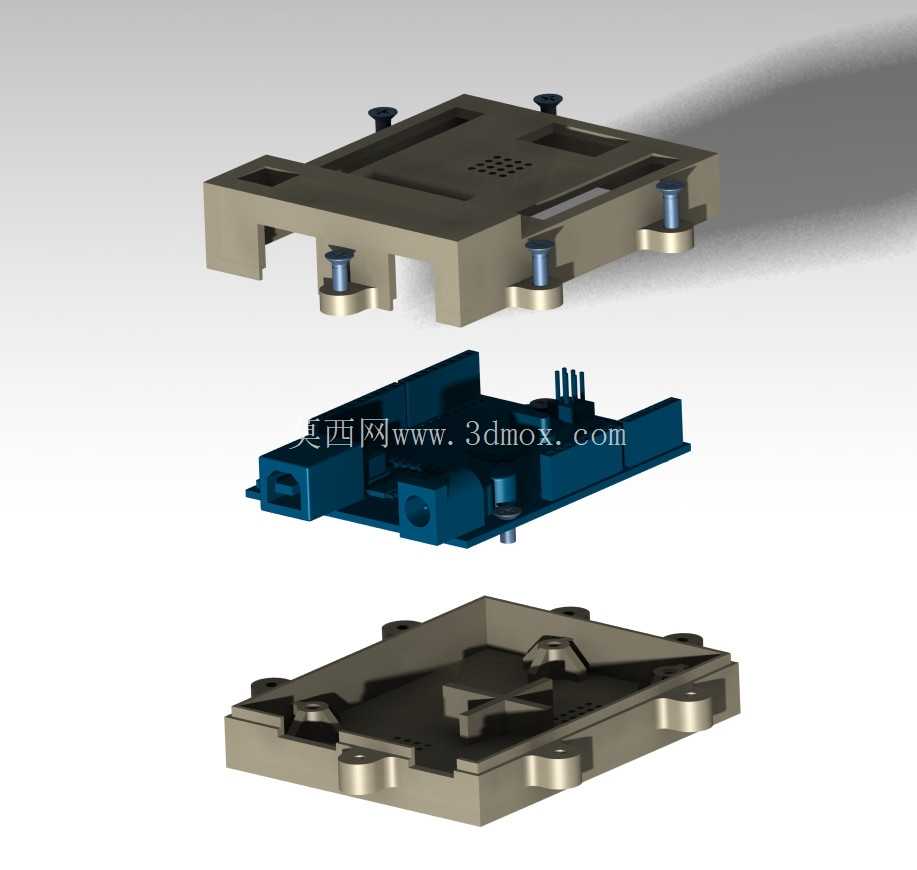

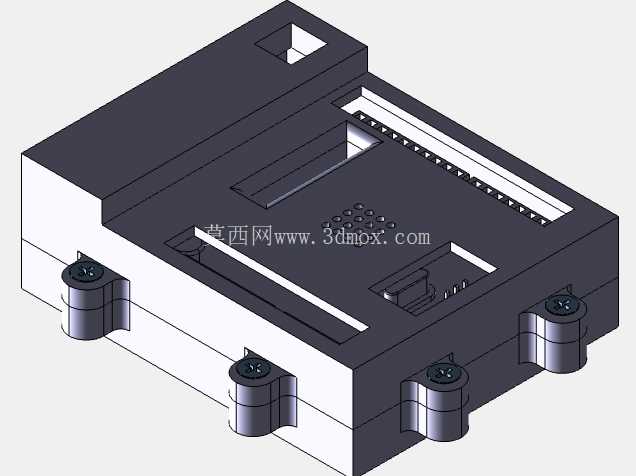

　　做嵌入式开发、学生电子实训或者小型原型验证项目的从业者，大多遇到过开发板裸板使用的痛点：引脚误碰短路、桌面杂物刮擦PCB走线、堆叠杜邦线时拉扯导致排针脱焊，尤其是面包板搭试电路时，开发板和面包板之间没有固定限位，挪动时很容易出现接线松脱的问题，这款外壳就是针对这类实际使用场景做的结构设计。从结构功能上看，这款外壳采用上下分体式扣合结构，没有采用额外螺丝锁紧的方案，而是在壳体侧边设计了弹性卡扣，扣合后上下壳体之间预留了0.2mm的装配间隙，既可以保证PCB板放入后不会出现窜动，又能在需要更换开发板、检修板载元件时快速拆开，不需要借助额外工具。壳体上表面对应开发板USB接口、电源接口、排针引脚的位置都做了精准的避让开口，

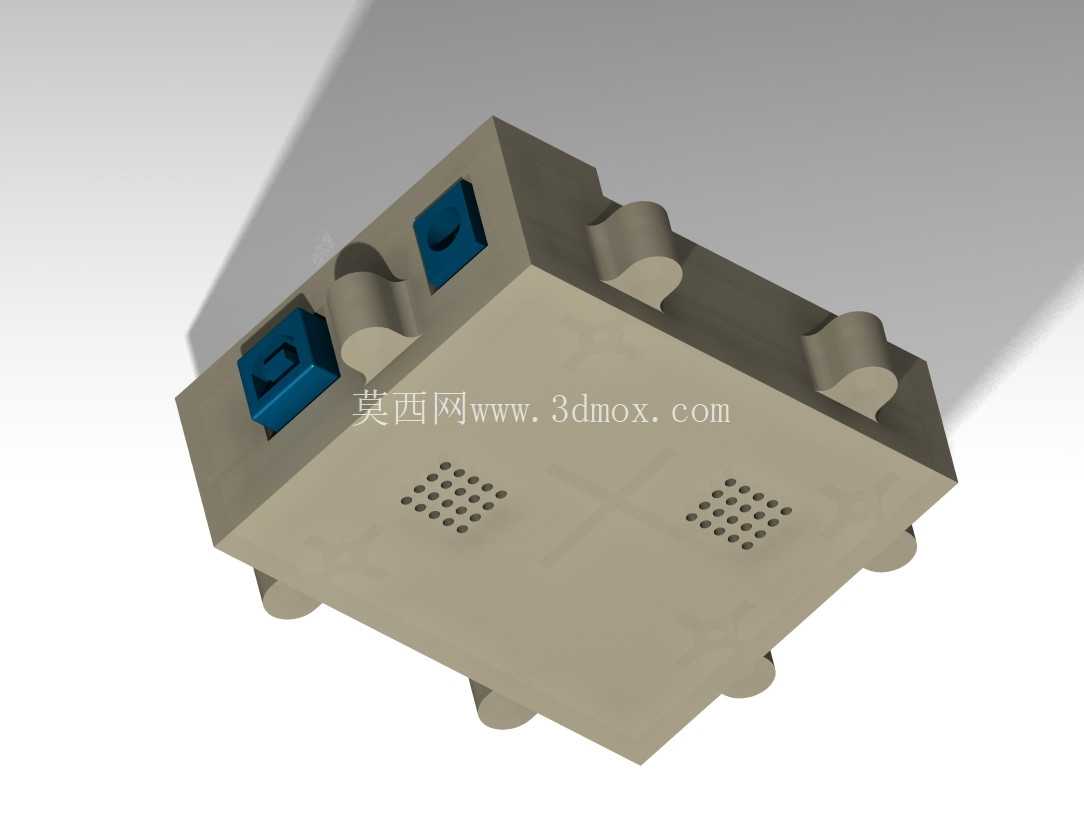

　　开口边缘做了R0.5的圆角处理，避免插拔接线时刮伤线材外皮，同时上壳对应板载复位按键的位置预留了按压凸台，不需要拆开外壳就能直接触发复位操作，日常调试时的操作便利性有足够保障。壳体底部设计了四个带铜嵌件预装位的支撑柱，支撑柱高度为3mm，对应开发板四个安装孔的位置公差控制在±0.1mm以内，开发板放入后可以通过M2螺丝直接固定在底壳支撑柱上，不会因为壳体轻微形变导致PCB板受力弯折。底壳的四个边角位置设计了直径5mm的防滑硅胶垫粘贴位，粘贴防滑垫后外壳放置在桌面时不会因为接线拉扯出现滑动，同时底壳和桌面之间预留了2mm的通风间隙，开发板长时间运行时的热量可以通过间隙自然散出，不会因为密闭空间导致板载稳压芯片过热。

　　针对面包板项目的使用需求，这款外壳的一侧边缘设计了和标准半尺寸面包板匹配的卡扣卡槽，卡槽宽度刚好适配市面上常见的83x55mm规格面包板，卡入后外壳和面包板可以形成一个整体，挪动整个原型装置时不需要分开搬运开发板和面包板，也不会出现杜邦线拉扯松脱的问题。从设计思路上看，整个壳体的壁厚统一设置为1.8mm，既保证了壳体的结构强度，日常拿取、轻微磕碰时不会出现开裂，又不会因为壁厚过大导致整体尺寸过于臃肿，壳体所有的棱边都做了倒钝处理，没有尖锐的边角，日常实训场景下使用也不会划伤手部。安装边界方面，这款外壳扣合完成后的整体外形尺寸控制在78mm×58mm×12mm，比裸开发板的尺寸每边仅多出3mm左右，不会占用过多的桌面空间，

　　壳体侧面的接线开口高度为4mm，完全适配常规杜邦线、USB数据线的插头尺寸，不会出现插头插不到位的情况。壳体上表面对应开发板板载LED指示灯的位置做了半透明的薄壁区域，壁厚0.5mm，不需要开孔就能清晰观察电源指示灯、引脚状态指示灯的亮灭状态，同时避免了开孔进灰的问题。在实际的项目应用中，这类外壳除了用于日常面包板原型调试，也可以直接用于小型固定装置的开发板防护，比如小型环境监测节点、桌面互动小装置的主控板防护，不需要额外再定制专用外壳，只需要根据实际项目的接线需求，在壳体对应位置额外开出接线口即可，壳体本身的ABS材质适配常见的胶水粘接、钻孔修改，二次加工的门槛很低。结构设计时特意避开了开发板上的板载元件高度，壳体内腔的净高度为8mm，完全覆盖开发板上最高的USB接口、排针座的高度，扣合后不会出现压到元件的情况，上下壳体的配合面做了0.3mm的止口设计，扣合后缝隙均匀，既可以阻挡日常的灰尘落到PCB板上，又不会因为配合过紧导致拆装困难。
