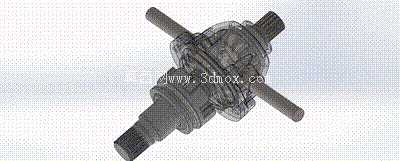

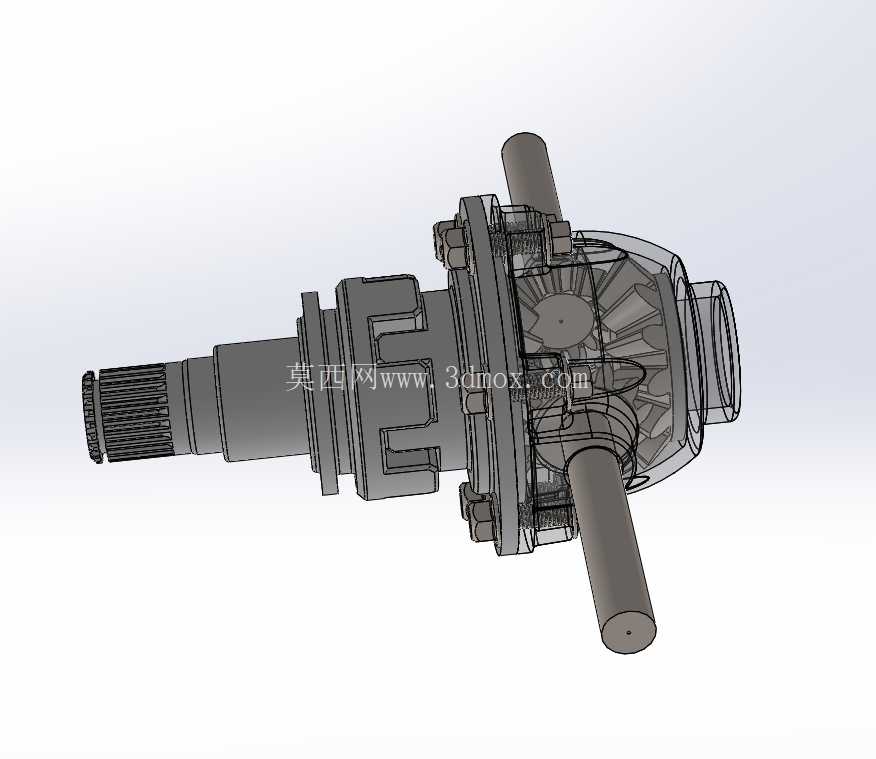

差速器齿轮箱传动结构三维设计

　　差速器齿轮箱是轮式行走设备传动系统中承担动力分流与转速差调节的核心部件，广泛应用于乘用车辆、工程行走机械、小型电动代步设备的驱动桥总成中，其核心作用是在动力输入轴持续输出扭矩的工况下，允许两侧输出半轴以不同转速旋转，满足设备转弯、起伏路面行驶时两侧车轮的滚动行程差需求，避免轮胎滑磨、传动系统卡滞等问题。

　　从结构设计逻辑来看，该差速器齿轮箱采用对称式十字轴行星齿轮布局，输入动力经主减速从动齿轮传递至差速器壳体后，通过十字轴带动四个行星锥齿轮同步公转，当两侧输出轴阻力一致时，行星齿轮无自转，两侧半轴齿轮等速输出扭矩；当两侧行驶阻力存在差值时，行星齿轮在公转的同时绕十字轴轴颈自转，自动调整两侧半轴齿轮的输出转速，实现扭矩的动态分配。设计过程中需重点匹配行星齿轮与半轴齿轮的啮合模数、压力角参数，保证锥齿轮啮合接触斑点位于齿面中部，避免偏载导致的齿面早期点蚀、断齿失效，同时十字轴与差速器壳体的配合间隙需控制在合理公差带内，既要保证行星齿轮转动灵活无卡滞，又要避免间隙过大引发的传动冲击异响。

　　在安装边界与尺寸适配层面，该差速器齿轮箱的输入法兰端需匹配主减速器的输出安装位，两侧半轴输出端采用花键连接结构，需与驱动半轴的花键参数完全适配，壳体外部的轴承安装位需匹配驱动桥壳内的轴承座孔尺寸，保证整体装配后同轴度符合设计要求。齿轮箱壳体采用剖分式结构设计，便于内部齿轮组件的装配与后期维护，壳体上预留的润滑油道可保证齿轮啮合面在持续运转过程中得到充分润滑，带走啮合产生的热量，降低齿面磨损速率。

　　实际应用场景中，该结构可适配不同功率等级的行走驱动系统，设计时可根据目标设备的额定输出扭矩、整车整备质量、轮胎滚动半径等参数，调整齿轮模数、齿宽、行星齿轮数量等核心参数，在保证结构强度满足峰值扭矩冲击要求的前提下，尽可能压缩齿轮箱的整体体积与重量，适配不同车型的驱动桥布置空间。建模过程中需严格还原各齿轮的齿形参数、配合公差、安装定位基准，保证装配后各运动部件无干涉，转动阻力矩符合设计要求，可直接用于传动系统的运动仿真、干涉检查以及后续的工程图输出、零部件加工参考。
