绘图仪GT2皮带固定张紧调节装置

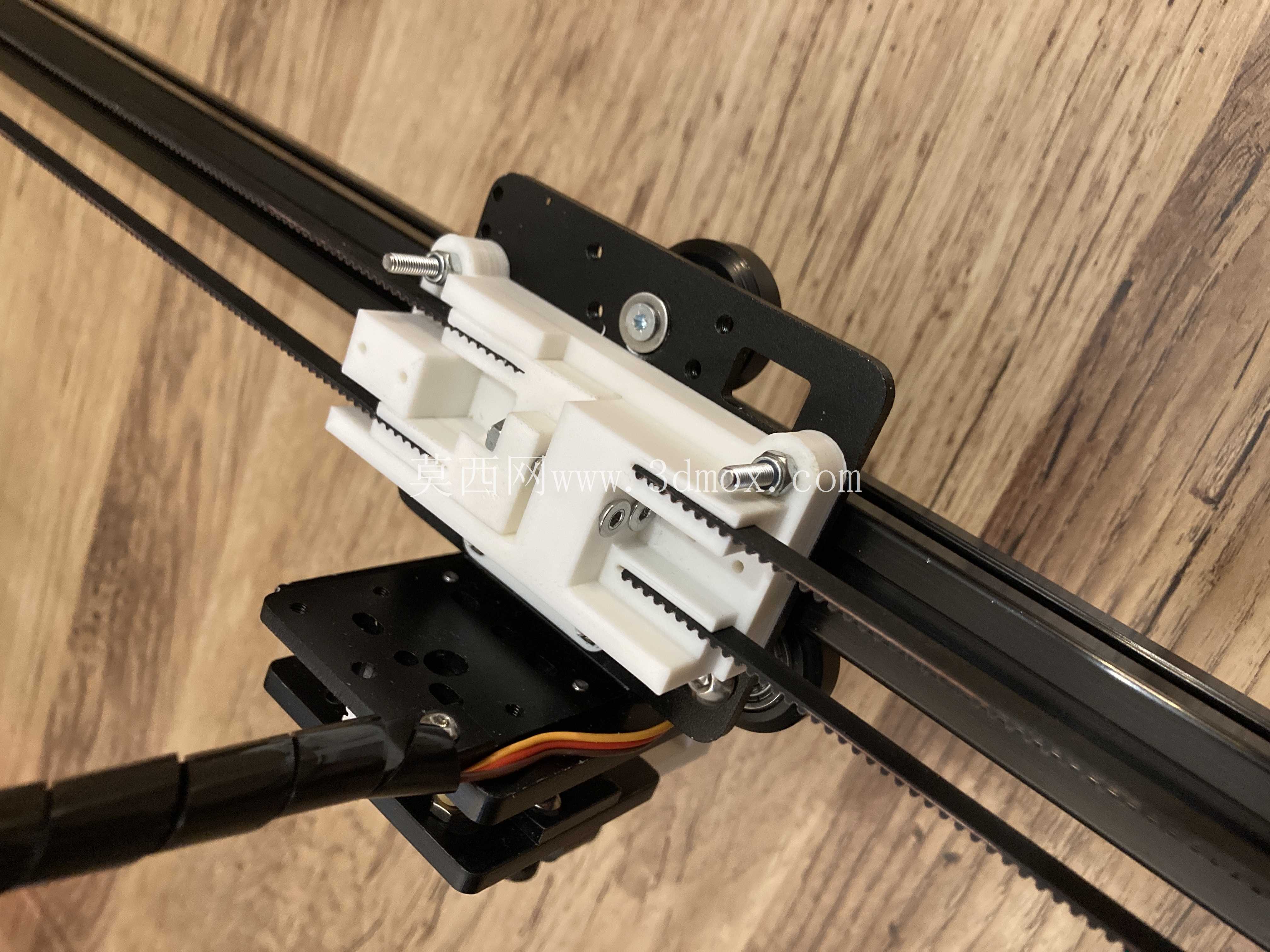

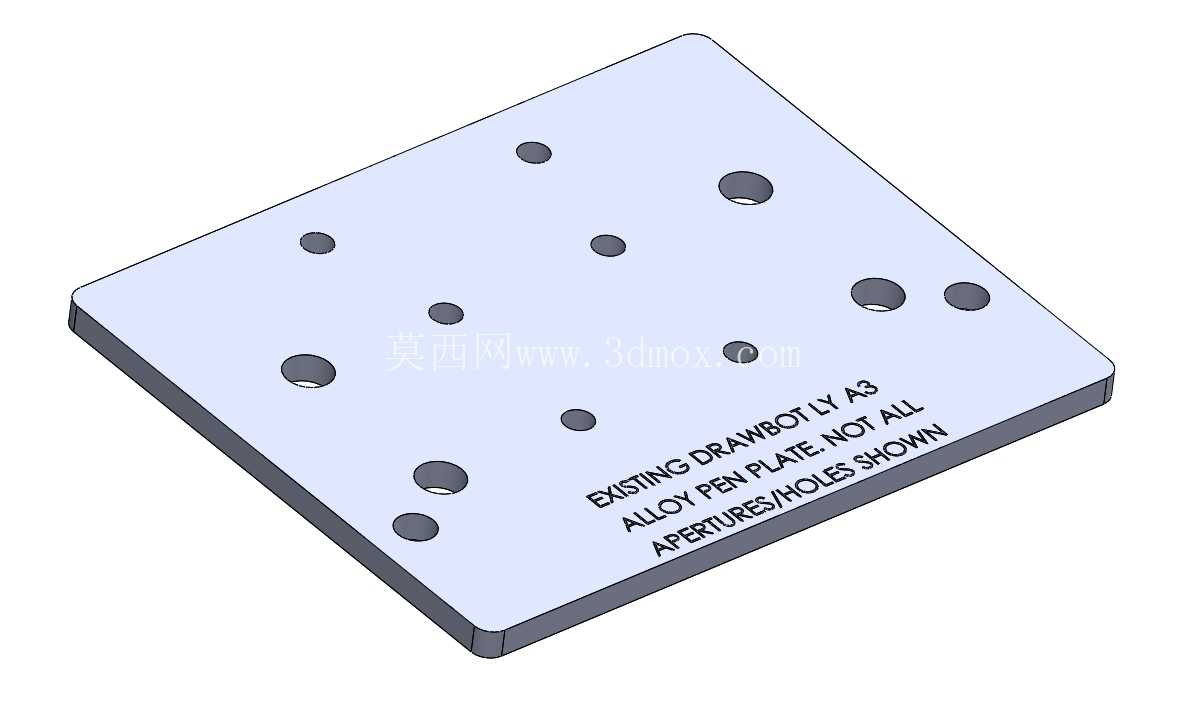

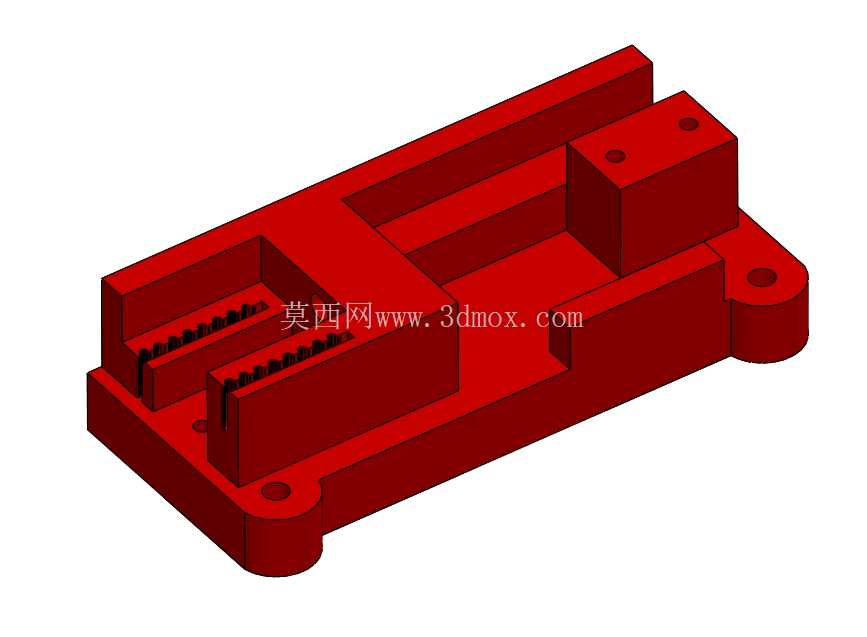

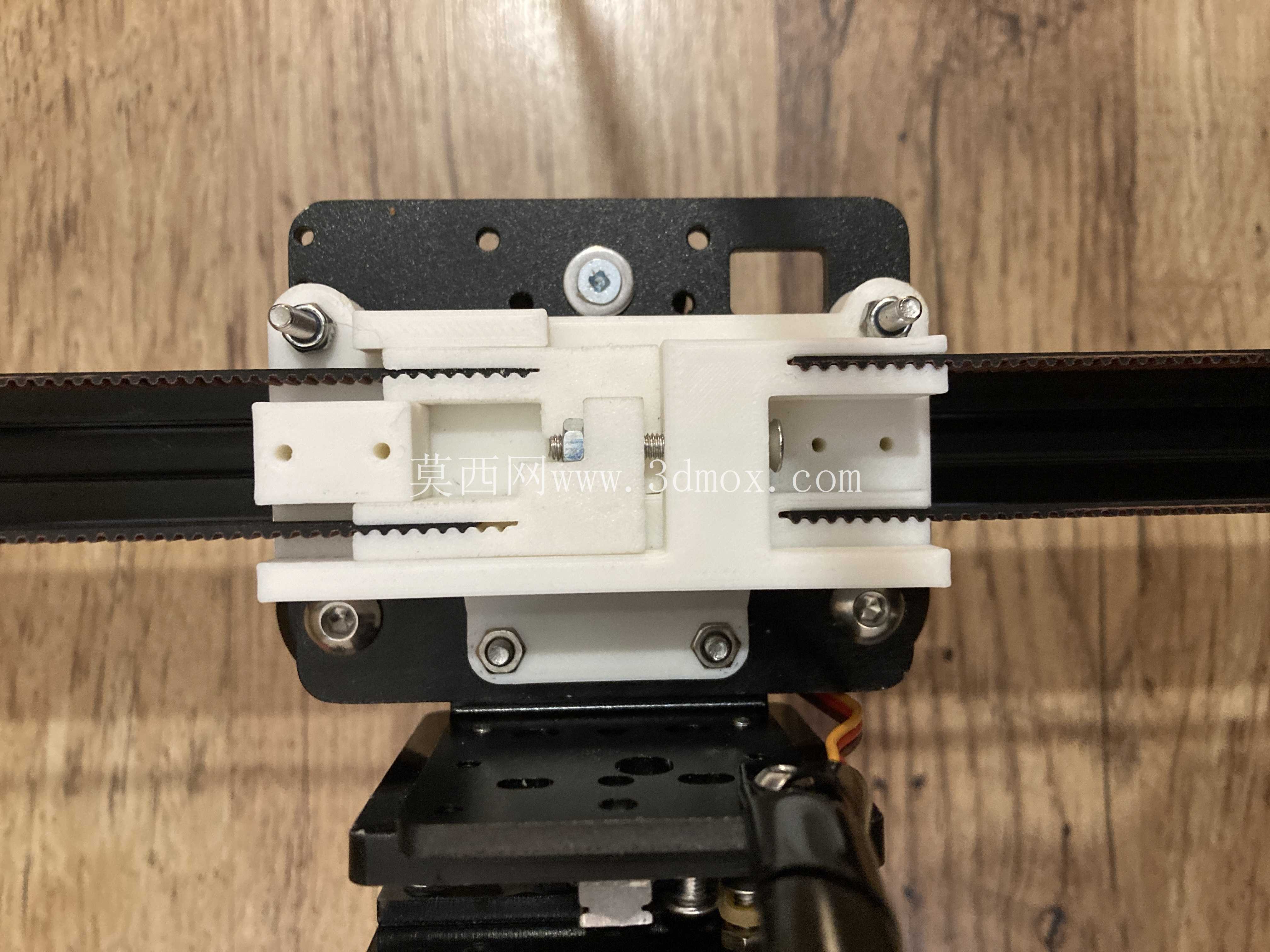

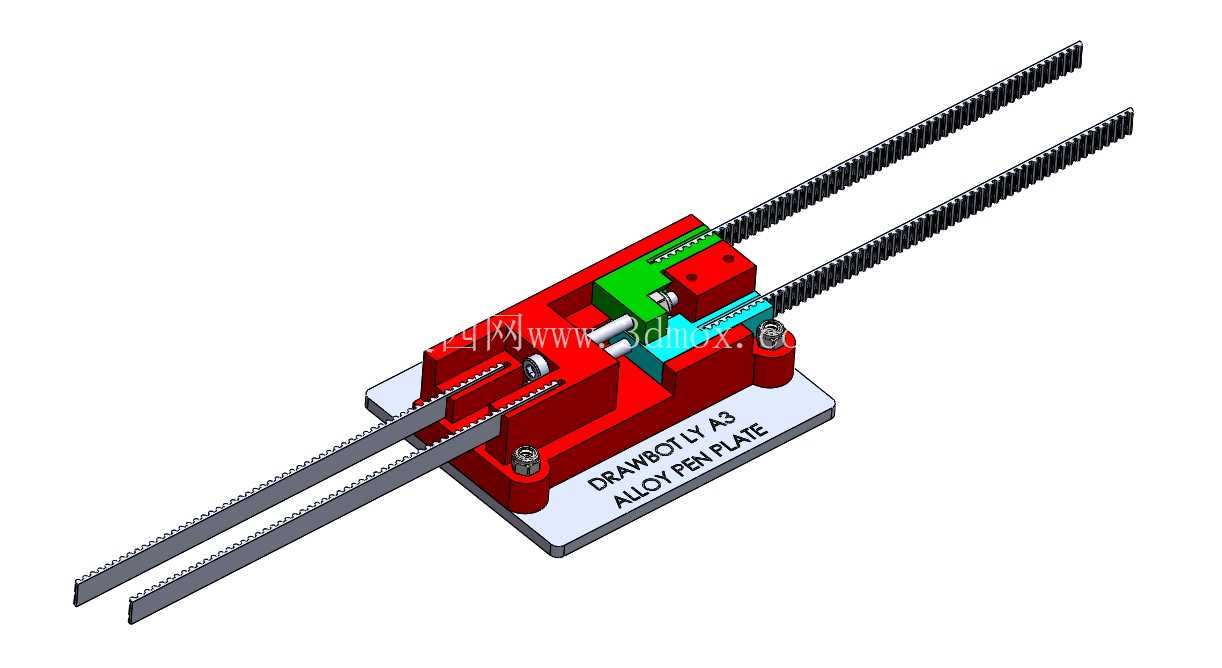

　　这款张紧固定装置主要适配A3幅面矩形框架结构的绘图仪设备，针对GT2同步带传统螺丝缠绕锁紧的痛点做了结构优化，解决了原有皮带固定方式下走线杂乱、张紧力调节不便、长期运行皮带易松脱偏移的常见问题。从实际应用场景来看，这类皮带张紧结构是皮带传动类绘图、写字设备的核心辅助部件，直接影响传动精度与设备运行稳定性，在桌面级绘图仪、小型写字机器人、轻型皮带传动位移平台上都能适配使用。结构设计上，装置采用分体式基座布局，底座预留标准安装孔位，可直接固定在设备的铝合金型材框架端面上，主体张紧模块设置了可滑移的调节槽位，无需额外拆卸皮带即可完成张紧度微调，相比传统的螺丝缠绕固定方式，皮带的固定端完全嵌入模块的卡槽内，

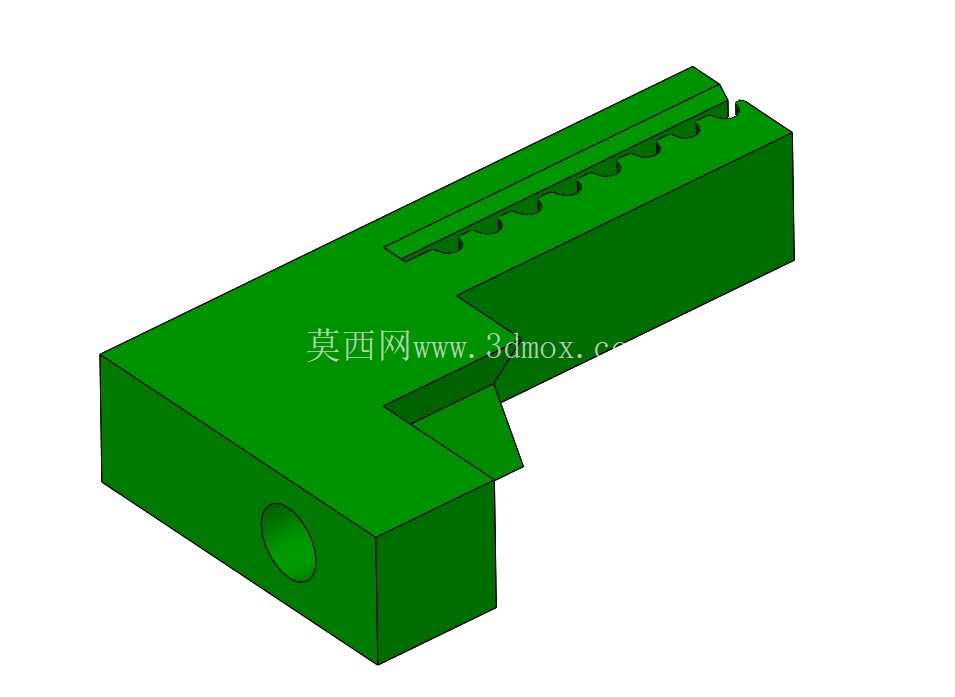

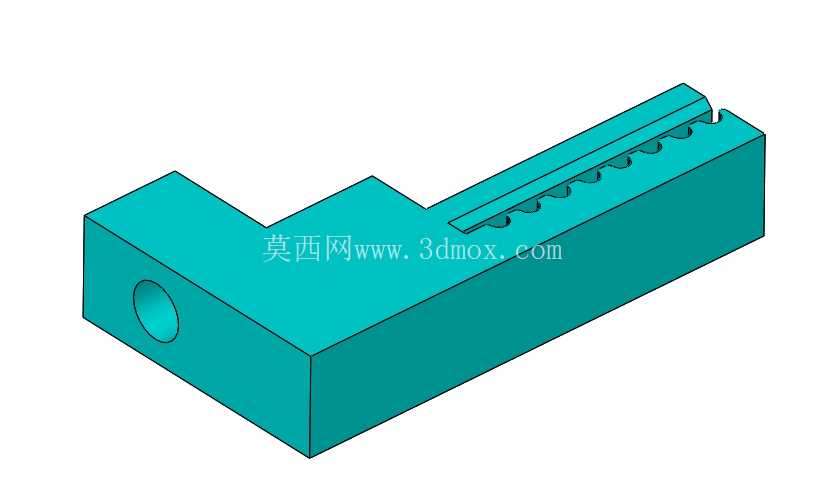

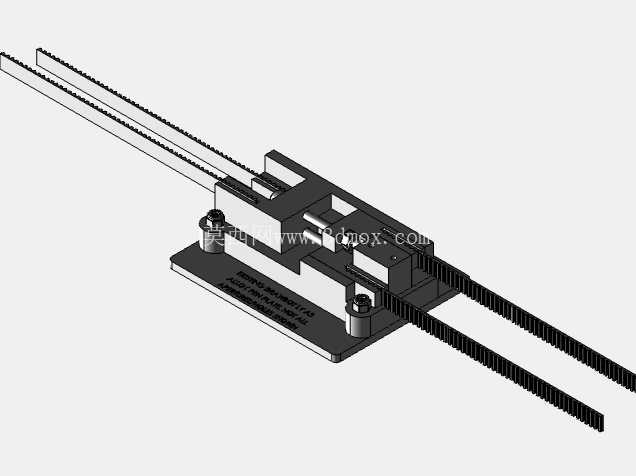

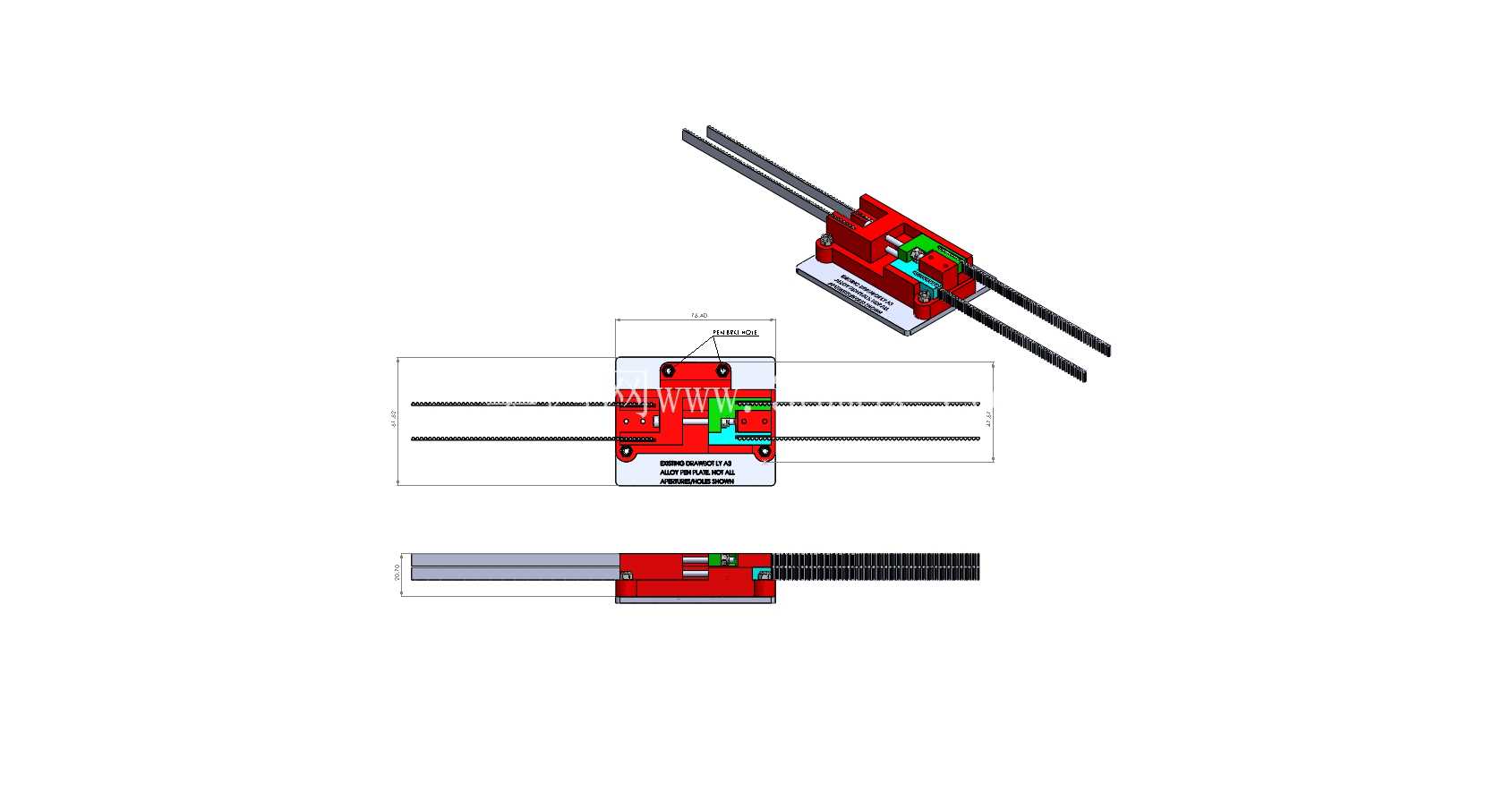

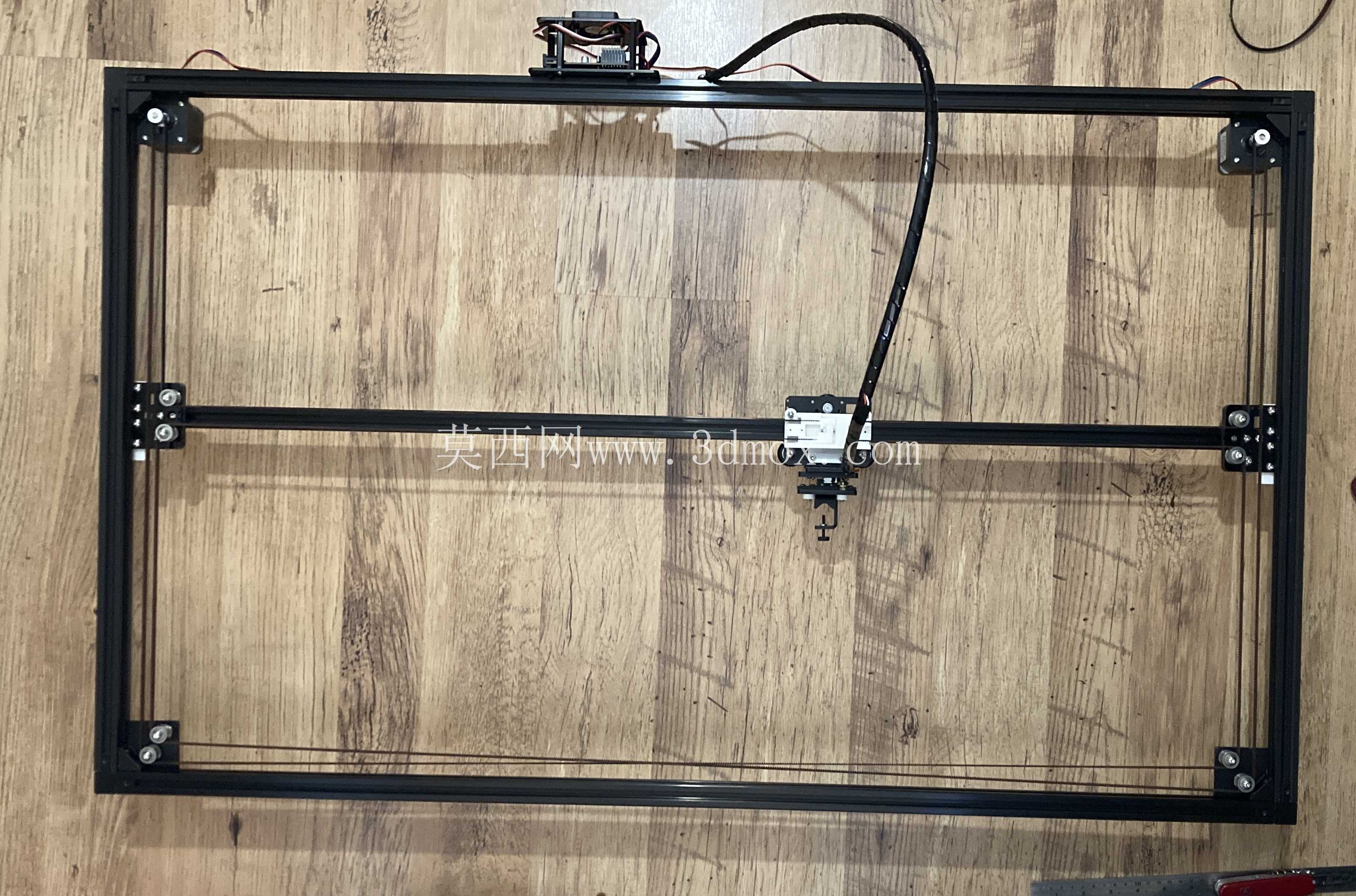

　　避免了皮带与螺丝硬接触造成的带体磨损，能有效延长同步带的使用寿命。设计过程中充分考虑了安装边界的适配性，整套装置的安装基面平整，突出安装面的结构高度控制在较低范围，不会与设备运动的笔架、导轨组件产生运动干涉，针对改装加长幅面的设备也能兼容使用——不少使用者会将原有A3幅面的设备通过加长2020铝型材拓展到更大幅面，这款张紧装置的固定孔位完全匹配2020铝型材的安装槽间距，无需额外打孔即可直接装配，拓展后设备的有效幅面可达到835mm×420mm，刚好覆盖A1幅面的边界尺寸，满足大幅面绘图、写字的使用需求。功能层面，这套张紧装置同时承担皮带固定与张紧调节两个核心作用，皮带穿入模块的定位槽后通过压块锁紧，固定牢靠不会出现皮带打滑、

　　窜动的问题，调节时只需松开锁紧螺丝，滑动张紧块调整到合适的皮带张力后再锁死即可，操作过程无需拆解周边结构，日常维护调整十分便捷。装置的各部件棱角都做了倒角处理，没有尖锐的毛刺结构，装配时不会划伤皮带或者安装人员的手部，整体结构紧凑，没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了自身的体积与重量，不会给设备的运动端带来额外的负载，能有效保障传动过程的平稳性，减少皮带运行过程中的振动与异响，对于提升绘图、写字的轨迹精度有明显的帮助。
