挖掘机液压工作臂带铲斗结构设计

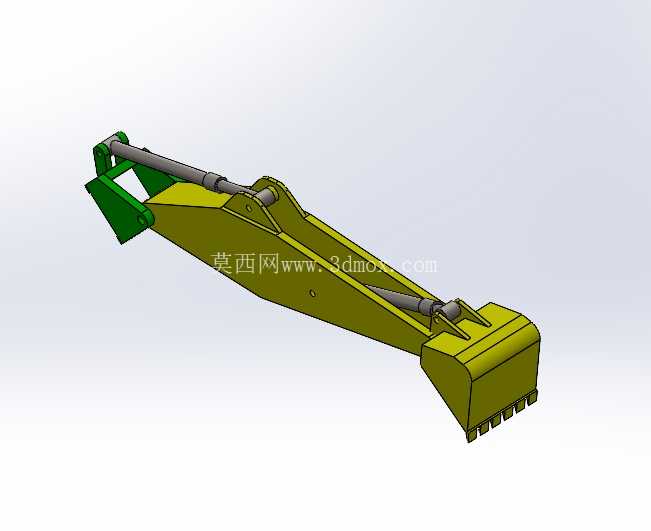

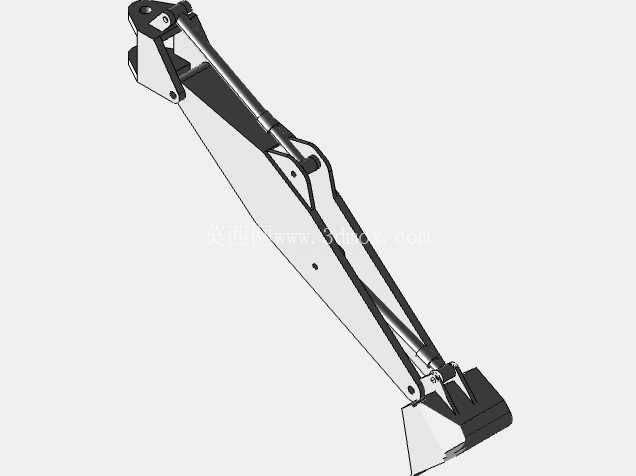

　　该结构为挖掘类设备的前端作业执行总成，核心应用于土方开挖、散料装卸、场地整备等工程作业场景，可适配中小型履带或轮式挖掘主机，也可经改装后搭载于固定式破碎、装卸工位作为作业执行端。整套结构采用箱型焊接臂体作为主承载构件，臂体截面沿受力梯度做变厚度设计，靠近铰接支座的区域板材厚度更大，向铲斗端逐步过渡到较薄规格，在保证整体抗弯抗扭强度的前提下，尽可能降低结构自重，减少主机前端的偏载力矩。结构上共设置两组液压油缸，一组为动臂驱动油缸，两端分别铰接于臂体根部与主机连接耳板，负责控制整个臂体的举升与下落动作，另一组为铲斗驱动油缸，沿臂体上表面布置，通过连杆机构与铲斗尾部铰接，负责控制铲斗的收斗与卸料动作，两组油缸的铰接点位置经过运动轨迹校核，

　　可保证全行程范围内无运动干涉，同时让油缸推力在常用作业角度区间保持最优的力臂比，降低液压系统的工作压力损耗。臂体根部的铰接耳板采用双板夹持式结构，与主机前端的连接支座通过销轴配合，安装时需保证两侧耳板的同轴度公差控制在0.2mm以内，避免销轴受附加弯曲应力，铰接处预留的润滑通道可定期加注润滑脂，降低销轴与衬套的磨损速率。铲斗部分采用带斗齿的焊接结构，斗唇部位加装耐磨合金衬板，斗齿通过销钉固定于斗唇，磨损后可单独更换，无需整体更换铲斗，降低后期运维成本。整套结构的运动边界经过仿真验证，最大举升高度下臂体与主机机舱的安全间隙不小于150mm，最大收斗角度时铲斗与臂体前端无碰撞，卸料角度可满足散料自然滑落的角度要求，

　　不会出现粘料残留的问题。设计过程中对臂体的受力工况做了多工况校核，涵盖最大挖掘深度作业、偏载挖掘、举升最大载荷等极端场景，确保各焊接部位的应力值均低于材料的许用应力，铰接点的销轴剪切强度、衬套比压均满足工程机械的设计规范要求，可适配常规10-15吨级主机的液压系统压力参数，无需对主机液压回路做大幅改动即可完成安装匹配。
