履带式液压挖掘机械整机结构设计

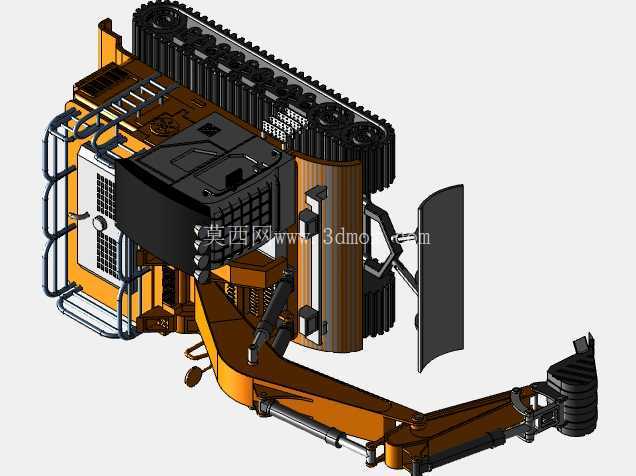

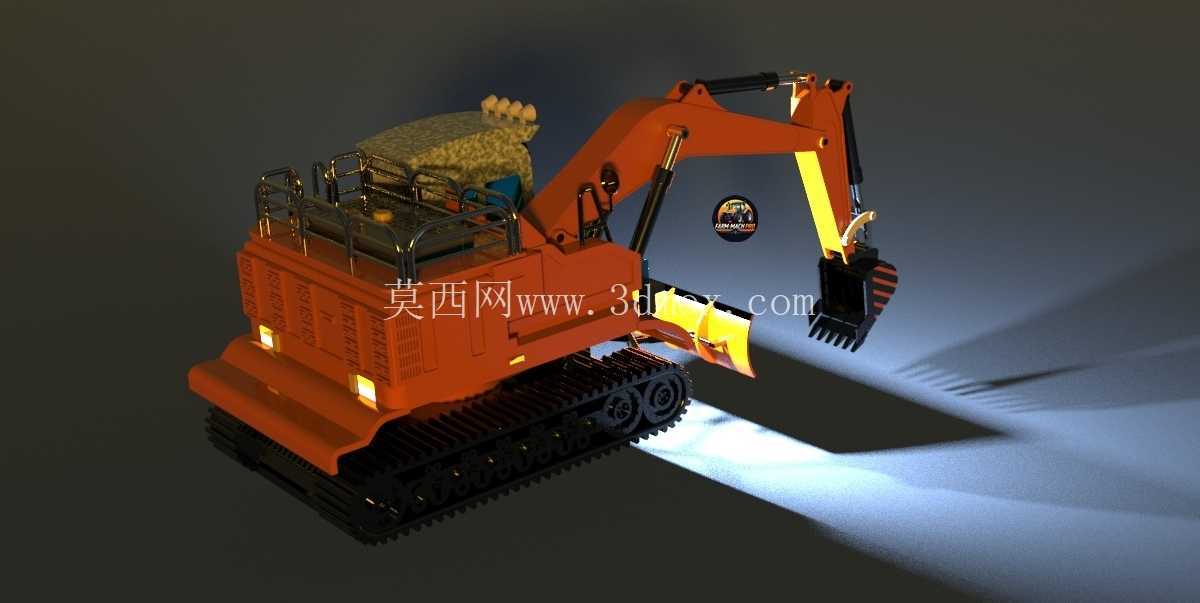

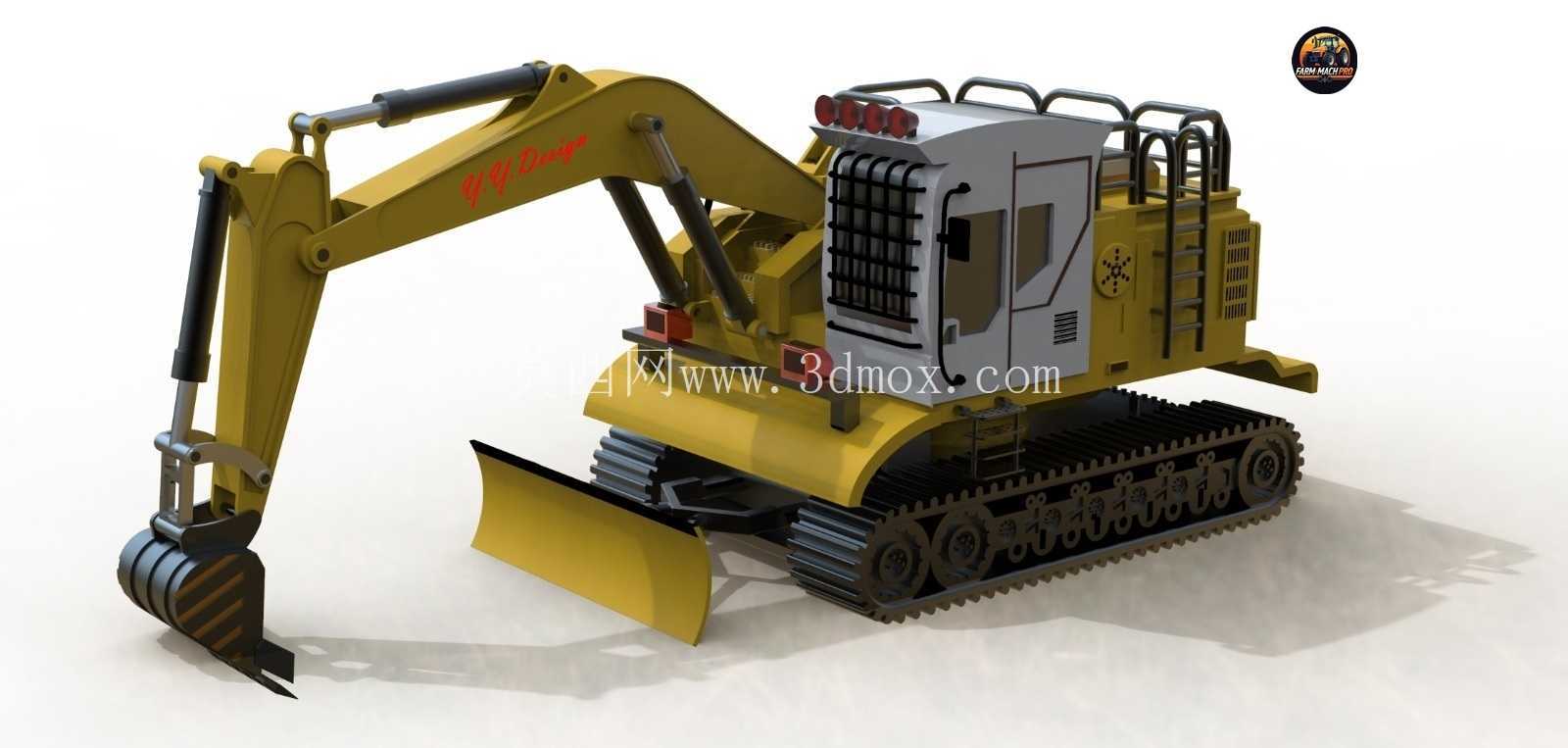

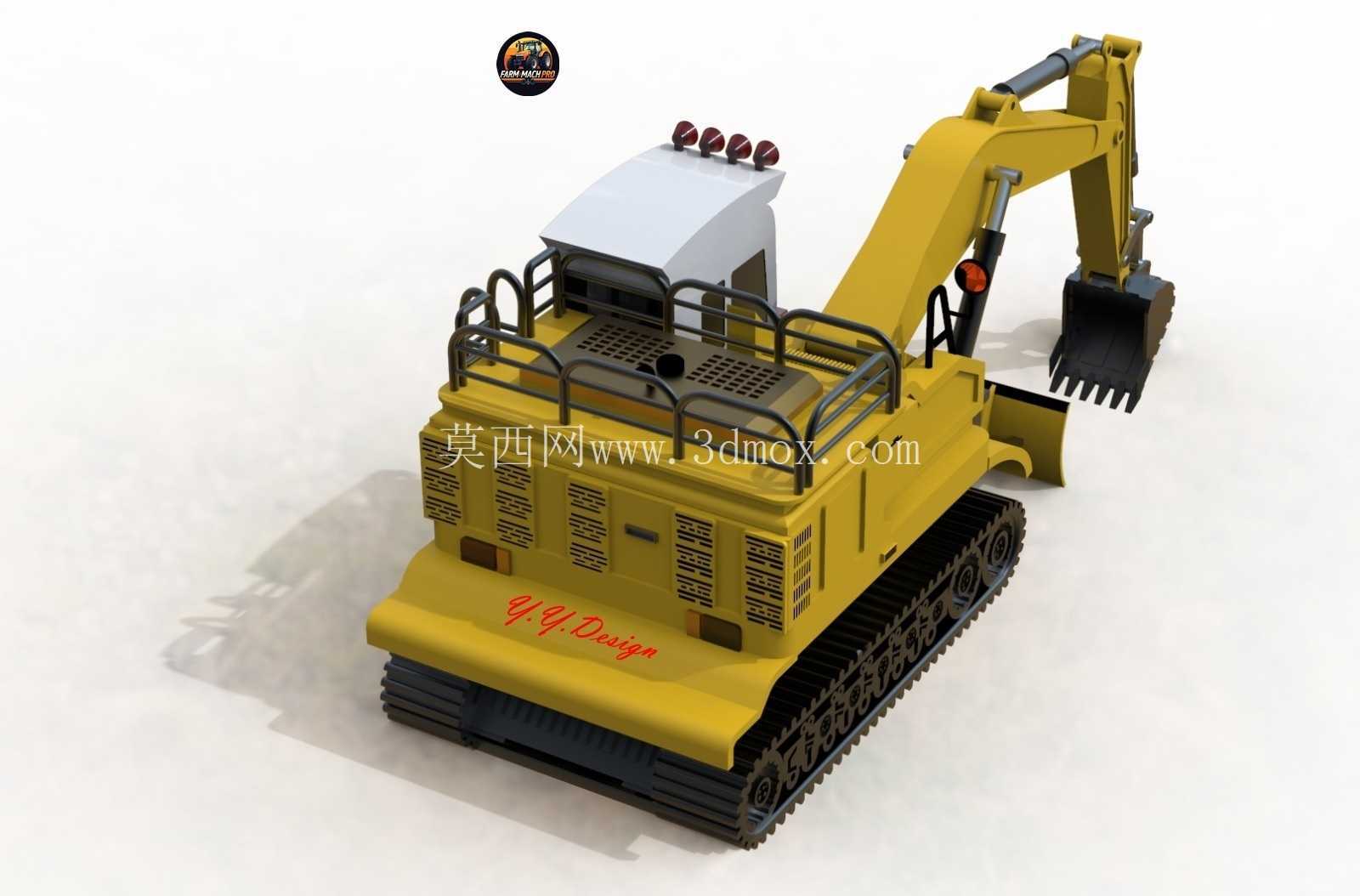

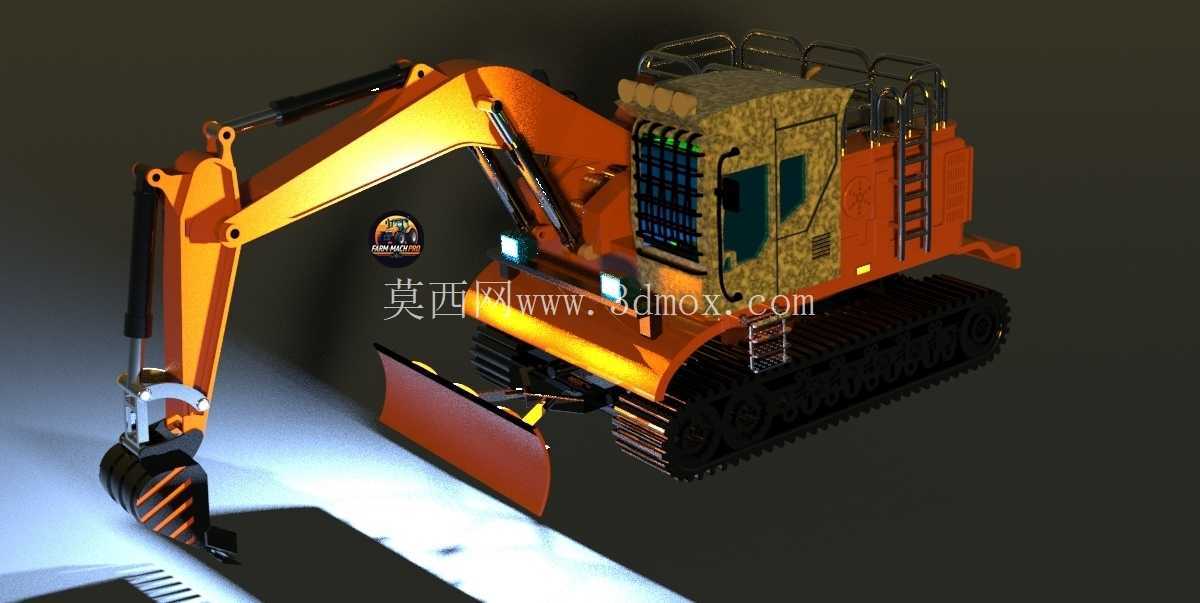

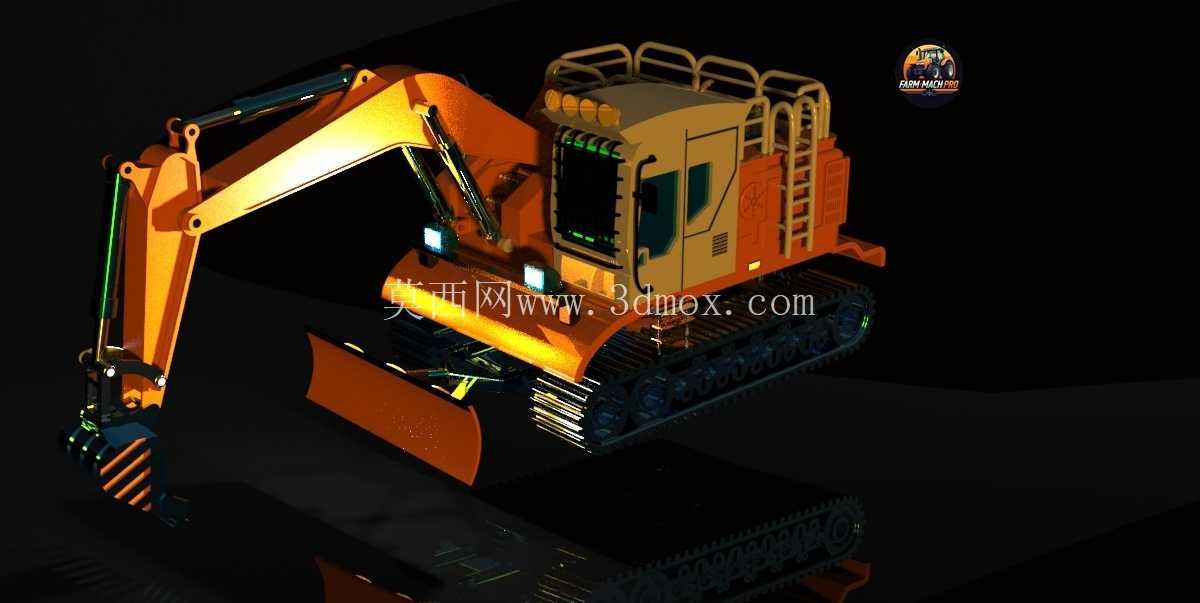

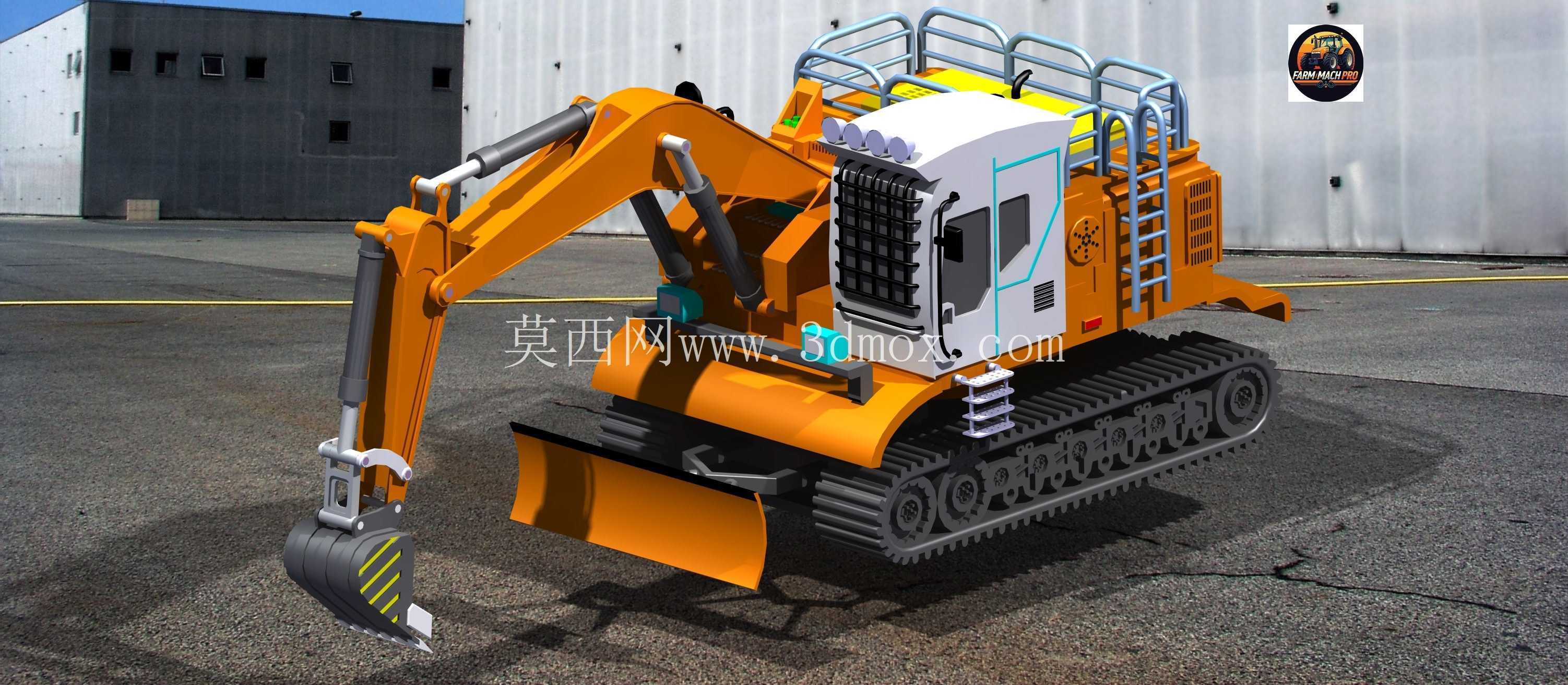

　　这套履带式液压挖掘装备的整机结构，面向土方转运、场地整平、基坑开挖、市政管线铺设、矿山浅层剥离、农林场地清理等多类作业场景搭建，整机布局完全贴合工程现场实际作业逻辑，没有脱离施工需求做冗余的造型设计。从结构排布来看，下部行走总成采用钢制履带底盘配置，履带板沿接地轨迹连续排布，驱动轮、导向轮、多组支重轮与托链轮的安装位置严格按照接地比压分配逻辑设定，整机作业重量通过支重轮均匀分散到履带接地区域，在泥泞、碎石、松散沙土等非硬化场地作业时，可避免底盘下陷打滑，底盘前端加装的推土板既可以在作业完成后快速平整机身周边散落土方，也能在挖掘作业时下放贴地，作为额外支撑抵消铲斗挖掘产生的前倾倾覆力矩，提升重载挖掘时的整机稳定性。上部机身与下部底盘之间通过回转支承连接，可实现360度全周回转，机身后侧布置动力舱与配重块，配重重量根据工作臂最大伸展距离、铲斗额定挖掘载荷做力矩匹配，保证动臂抬升至最大幅度、铲斗满料回转时，整机不会发生后倾或侧翻风险；机身中部设置驾驶室防护结构，周边加装防护栏杆，动力舱侧部开设通风格栅，为舱内动力元件、液压阀组预留散热通风通道，同时格栅的防护间距可阻挡工地碎石、树枝飞溅撞击内部元件。

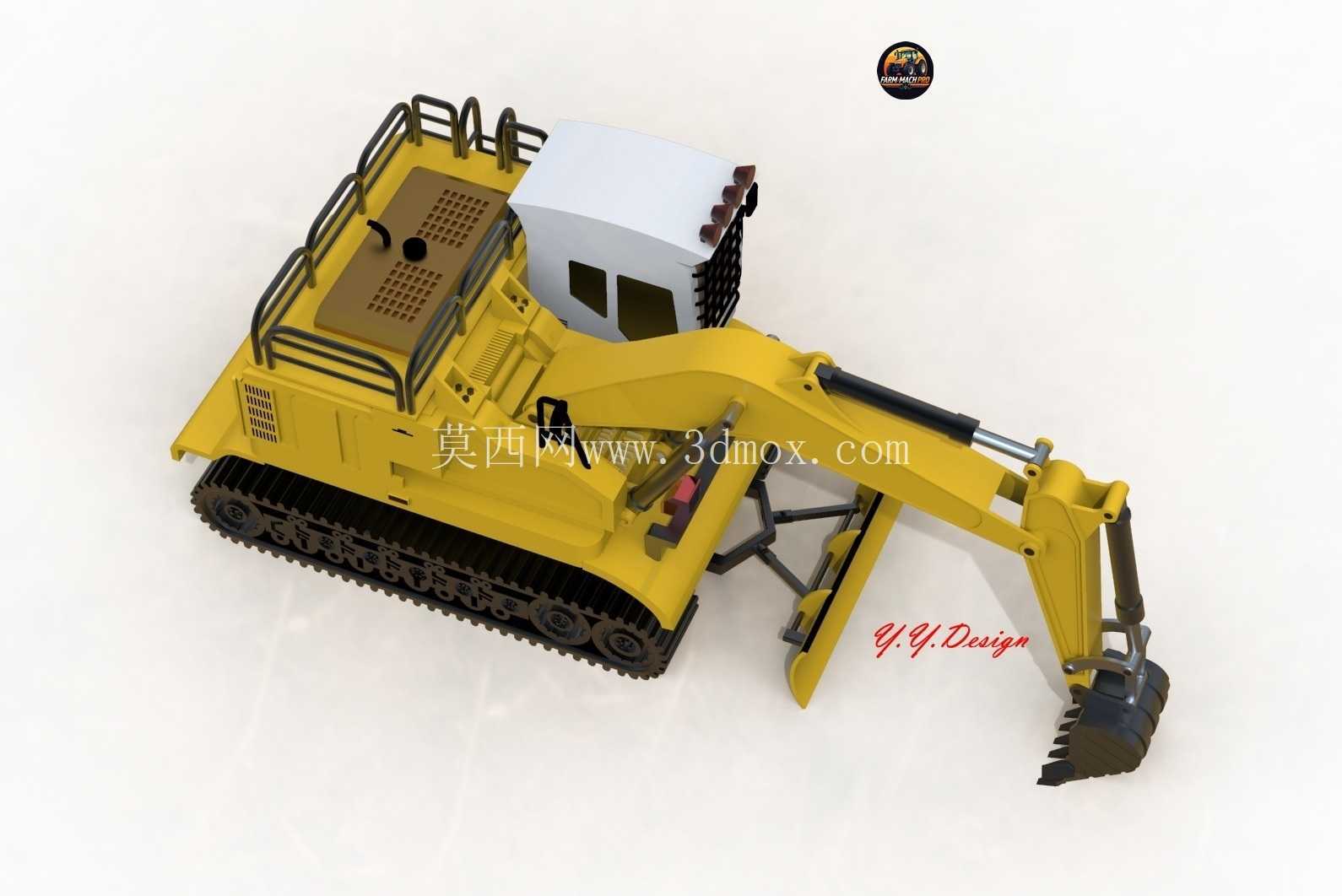

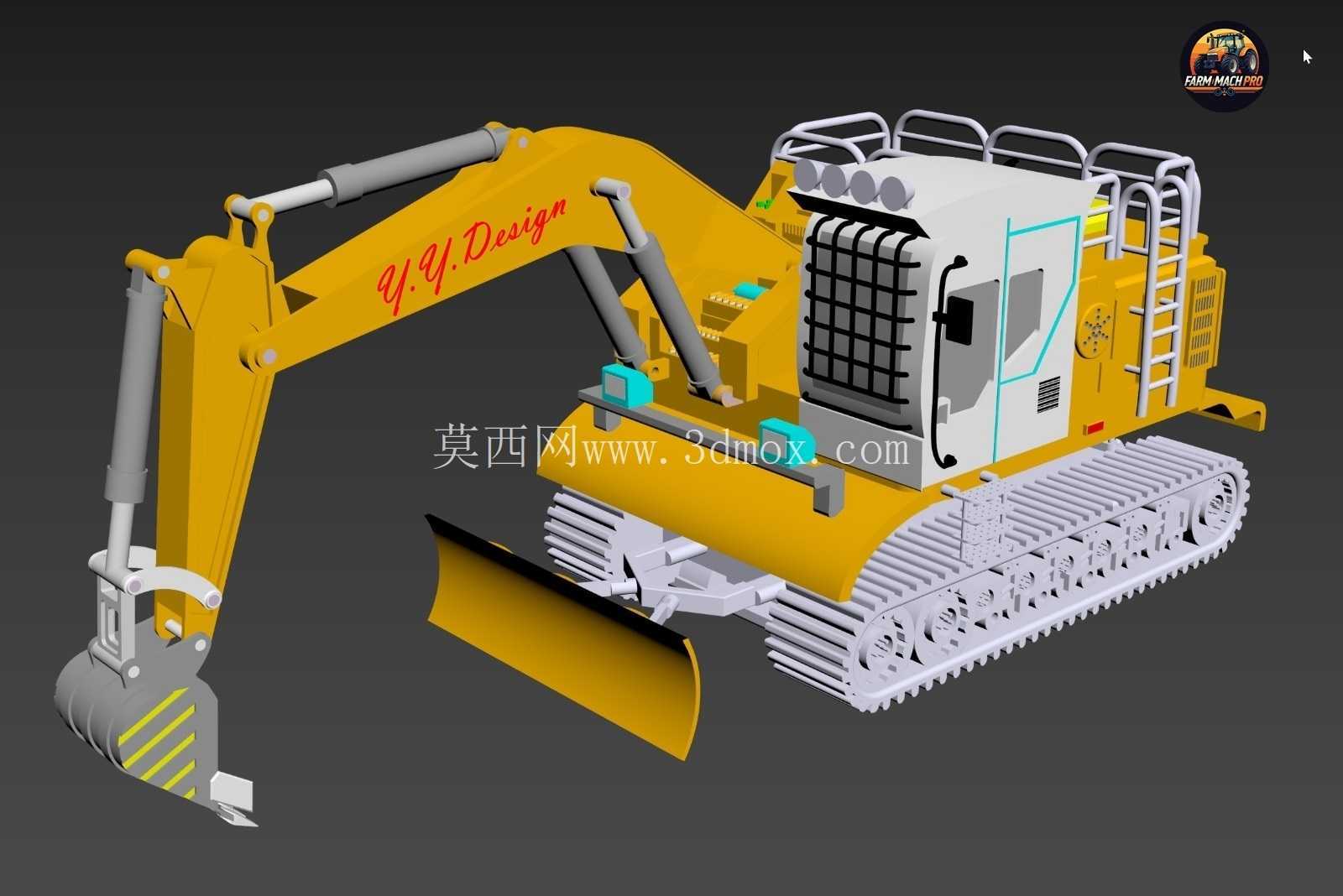

　　前端工作装置采用铰接式多段臂结构，动臂、斗杆依次通过铰接销轴连接，各铰接点位配置液压油缸作为驱动元件，动臂油缸控制整个工作臂的抬升与下落，斗杆油缸控制斗杆相对于动臂的摆转角度，铲斗油缸通过连杆摇臂机构驱动铲斗完成挖掘、收斗、卸料动作，所有油缸的行程参数按照作业覆盖范围设定：最大挖掘深度、最大挖掘半径、最大卸料高度均匹配常规小型工程的作业需求，在沟槽开挖作业时，无需频繁移动机身，仅通过工作臂摆转与上部机身回转，即可覆盖沟槽单侧的挖掘、土方甩放全流程，减少履带反复行走对已成型沟槽边坡的碾压破坏。

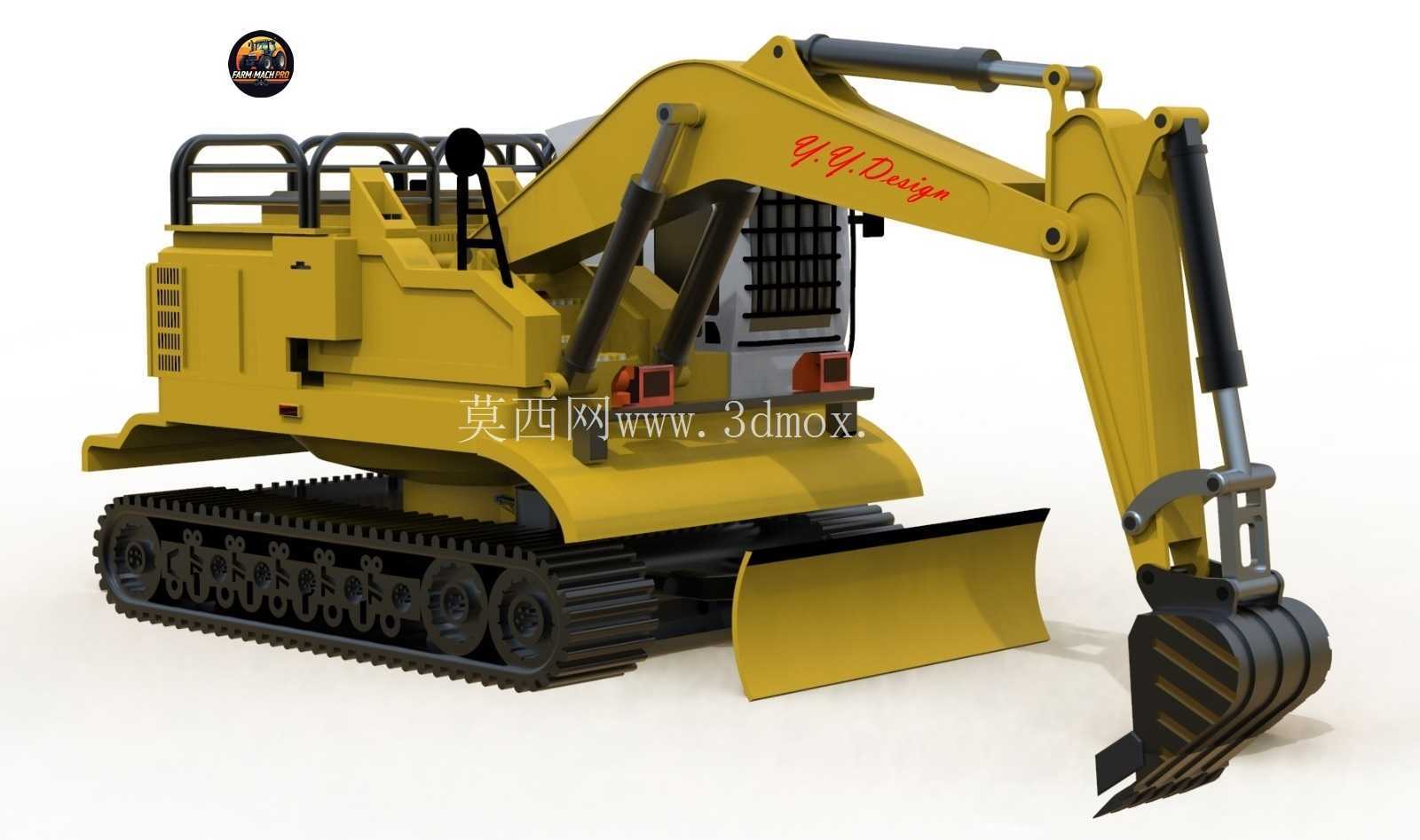

　　铲斗部分采用耐磨斗型设计，斗齿沿铲斗切削边缘等距排布，斗唇角度针对土方切入工况优化，挖掘时斗齿先切入土层，随斗杆收转动作带动铲斗充盈土方，斗体侧壁与底板的加厚结构可抵御碎石、硬质土层的磨损，更换不同斗容的铲斗还可适配轻载松软土方、重载碎石渣土的不同作业需求。从安装边界维度梳理，整机回转时的尾部半径严格控制，在狭窄市政巷道、室内拆除场地、狭小农林作业区作业时，机身回转不会碰撞周边墙体或树木，履带的轨距与接地长度匹配整机重心分布，爬坡时重心始终落在履带接地支撑区间内，可满足常规工地坡度的行走与作业要求；液压管路沿动臂、斗杆的侧壁走线布置，管夹固定点位避开铰接摆转的干涉区域，油缸全行程伸缩过程中管路不会出现拉扯、弯折磨损，各铰接销轴的端部设置限位与润滑点位，日常运维时可直接加注润滑脂，降低铰接部位的磨损速率。

　　整套结构的设计逻辑完全围绕工地实际作业痛点展开：履带底盘解决松软场地通行问题，全周回转结构减少机身移位频次，铰接液压臂兼顾挖掘深度与卸料高度，前置推土板拓展场地整平功能，各部件的装配关系、运动间隙都经过运动校核，工作臂全姿态摆转、底盘行走、上部回转的所有动作均无结构干涉，可直接用于工程机械结构教学、小型挖掘装备改型设计、作业工况性能推演等场景，结构细节还原了实机的防护、散热、维保、受力传递等工程设计要点，没有脱离实际施工装备的构型逻辑。
