轮式装载机铲斗结构三维造型

　　该铲斗是轮式装载机前端工作装置中的直接承载部件，主要完成松散物料的插入、铲取、抬运、卸料以及短距离转运作业。其结构造型围绕土方、砂石、煤炭、粮食、矿料和建筑垃圾等典型工况展开，既需要在装载机向前推进时形成较低的切入阻力，也要在动臂举升和转斗过程中保持足够的刚度、耐磨性与卸料顺畅性。模型中斗体采用深斗腔与弧形底板组合，前缘设置平直切削边，便于斗齿或斗刃切入料堆；两侧侧板向外形成包容边界，可减少满斗运输时物料从侧面撒漏。斗背上方设置与摇臂、拉杆或快换机构连接的铰接安装区域，铰接点位置决定了铲斗在收斗、举升和平斗状态下的运动轨迹。

　　从实际使用角度看，铲斗并非单纯的容器，而是装载机牵引力、翻斗力和举升力共同作用的执行端。插入料堆时，前缘首先承受较大的水平阻力；收斗时，物料沿弧形底板向斗腔后部翻滚；举升转运时，底板和侧板承受物料重力及冲击载荷；卸料时，铲斗绕铰接点翻转，物料依靠自重沿斗腔内壁滑出。因此，造型中底板曲率、侧板高度、后斗壁倾角和开口宽度需要相互匹配。若斗腔过浅，满斗率低且运输时容易撒料；若斗腔过深，虽然名义容量增大，但插入阻力、卸料残留和机构载荷都会上升。

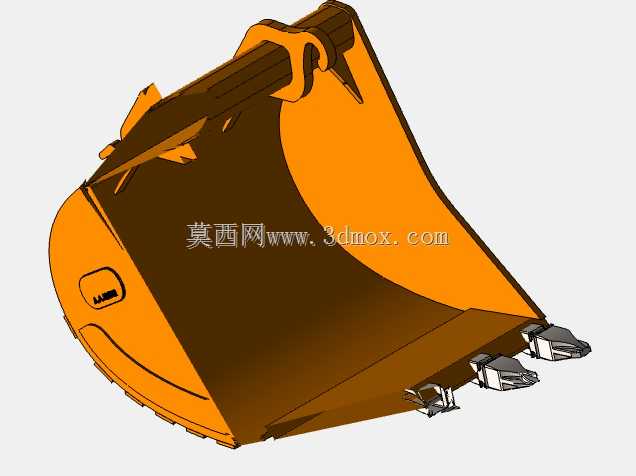

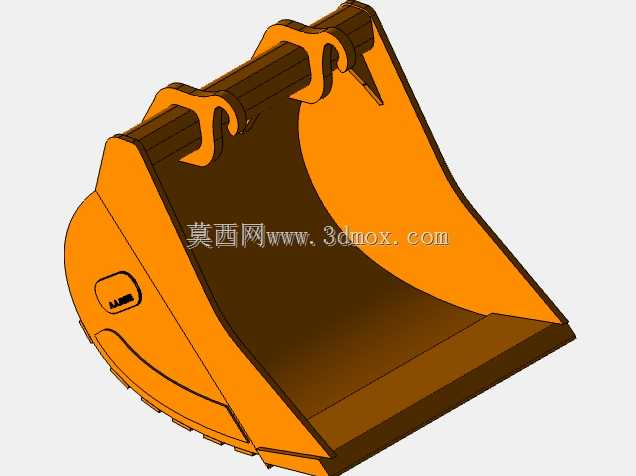

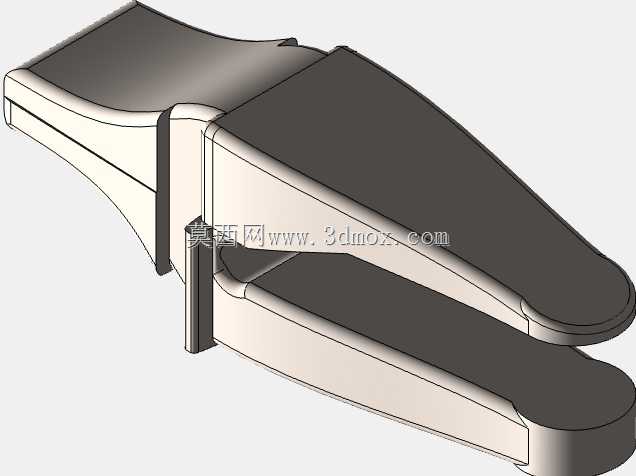

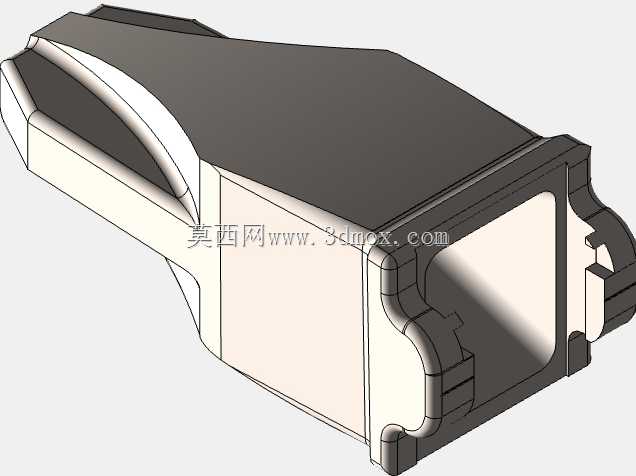

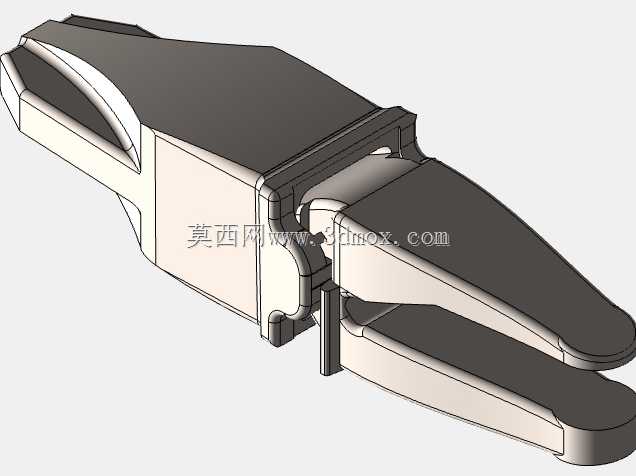

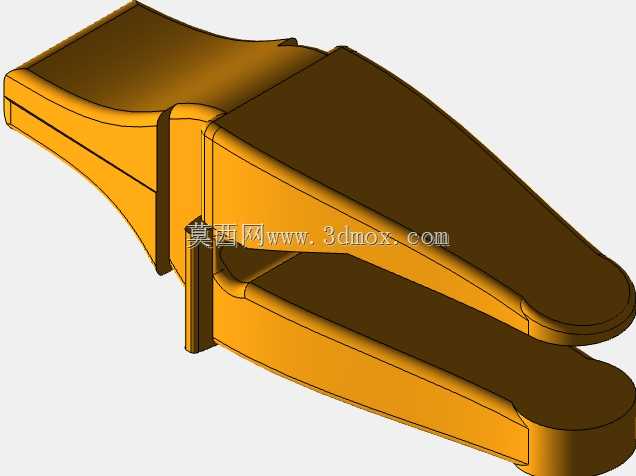

　　该三维结构重点表达了斗体外形、侧板包络、背部加强、铰接支座以及前缘安装关系。斗口区域是磨损最集中的部位，工程设计中通常在此布置可更换切削刃、斗齿、侧刃或护板，以便在磨粒磨损后维护更换，而不必整体修复斗体。侧板外侧和底部可根据工况追加耐磨衬板、加强筋或补强板，尤其在矿石、砾石、炉渣等高磨蚀场合，局部加厚比整体增加板厚更有利于控制重量。模型背部的连接结构需要与装载机额定载重量、动臂形式和转斗连杆机构相匹配，销轴孔同轴度、支座间距和贴合面平整度都会影响装配后的受力状态。

　　安装边界方面，铲斗宽度应与轮胎外侧宽度、作业场地通道以及物料密度综合协调。过宽的铲斗虽然有利于轻质物料装载，但在重载高密度物料下会使整机前倾稳定性下降；过窄则会降低单次装载效率。斗容选择还需与卸料高度、运输车辆货箱宽度以及装载机液压系统压力相适应。铰接点附近属于高应力区，支座与斗壁过渡处应避免突变截面，建模时宜采用圆滑过渡和对称补强，使载荷从销轴区域逐步传递到侧板、底板和后斗壁。

　　设计思路上，该类铲斗通常先依据主机吨位和目标物料确定额定斗容，再根据堆积角、安息角和满斗率确定斗腔深度与开口形状。弧形底板不仅影响物料流动，也决定铲入时的导向效果；后斗壁角度需保证收斗后物料不向前滑落，同时在高位卸料时能够快速排空。侧板前缘可略带外扩或加强包角，以提高切入松散料堆时的容纳能力。对于需要频繁更换属具的设备，铲斗背部还需预留快换连接板或标准销轴接口，确保与不同厂家动臂端机构的互换。

　　在结构校核层面，应重点关注斗口板弯曲、侧板撕裂、支座焊缝开裂以及底板磨穿等问题。三维建模完成后，可结合典型工况进行运动干涉检查，确认铲斗在地面放平、最大收斗、最高举升和最大翻斗角度下均不与动臂、拉杆、轮胎或车架发生干涉。对于制造环节，板材下料、卷板成形、焊接顺序和焊后变形控制都会影响最终斗口直线度与销轴孔位置。整体来看，该模型清晰呈现了装载机铲斗从外形包络、物料容纳到机构连接的核心结构，可用于工作装置匹配设计、属具改型、耐磨方案评估以及工程机械教学演示。
