DIN导轨安装五极电源接线端子结构

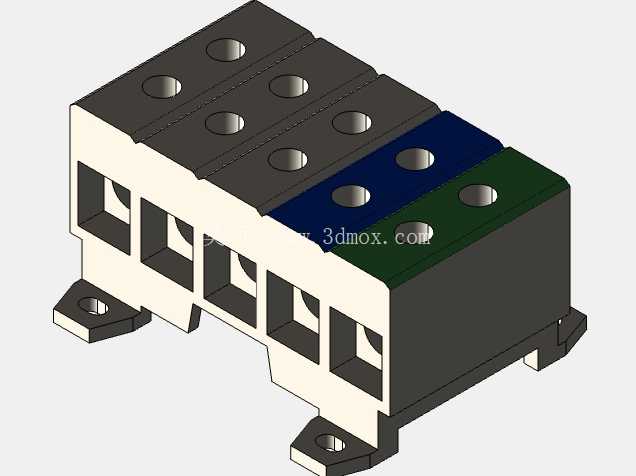

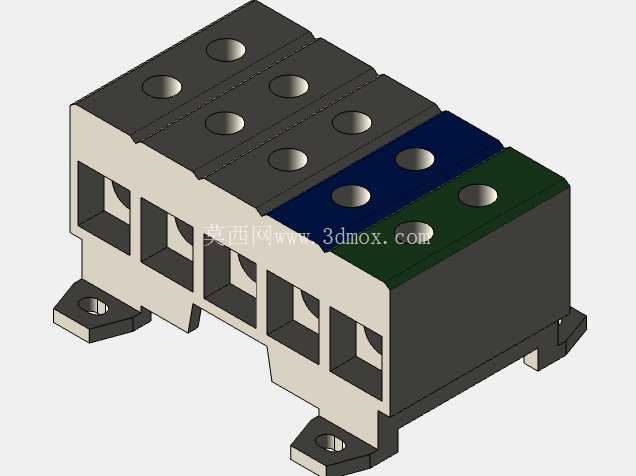

　　这款五极电源接线端子主要面向低压配电盘、工业控制柜内部的三相带保护接地回路接线场景，在设备进线端、分线回路中承担大电流导线的分接与固定作用，适配3P相线加N中性线、PE保护线的五线制配电接线需求，是柜内配电回路中常用的连接部件。端子整体采用基座加绝缘隔层的组合结构，基座为浅米白色绝缘阻燃材质，上方的极间分隔块做了差异化配色区分，其中PE保护极采用绿色标识块、N极采用蓝色标识块，三相极位采用黑色块，现场接线时可通过颜色快速区分极位，避免接线错相带来的安全隐患。每个极位上方设置两个圆形压线螺钉孔，可适配单股硬线或压接冷压端头的多股软线接入，压线螺钉下沉式设计，拧紧后不会突出端子上表面，避免相邻极位之间的安全距离不足问题。

　　端子底部预留标准DIN导轨安装卡扣结构，可直接卡装在行业通用的35mm宽度DIN导轨上，无需额外打孔固定，两端设置带安装孔的固定耳，在振动较大的设备场景中可额外加装螺丝将端子锁固在安装板上，防止导轨卡接松脱导致接线移位。从安装边界来看，端子整体为长方体排布，五个极位沿长度方向依次排列，相邻极位之间通过凸起的绝缘筋条做隔离，满足低压电气间隙与爬电距离的安全要求，接线入口设置在端子正面，每个接线腔做了导向倒角，导线插入时可顺利抵达压线位，不会出现导线抵在绝缘壁上的虚接问题。设计过程中优先考虑了现场接线的操作便利性，压线螺钉的槽型适配常用的十字螺丝刀，拧紧力矩符合低压接线端子的通用标准，既可以保证导线压接后接触电阻满足载流要求，

　　又不会因为力矩过大压伤线芯。端子的绝缘外壳采用耐温阻燃材质，可适配柜内长期运行的温升环境，不会因为长期载流发热出现绝缘变形问题，极位之间的绝缘隔层高度高于压线螺钉顶端，即使螺钉出现轻微松动也不会造成极间短路。在实际选型应用中，这类端子常被用在控制柜进线主回路、电机配电回路的分线位置，相比传统的螺栓式接线排，导轨安装的形式可根据回路极数灵活拼接，也可单独使用该五极一体式端子，减少柜内安装空间的占用，安装时只需先将端子一端卡入导轨上沿，再按压另一端即可完成固定，拆卸时用螺丝刀撬动底部卡扣即可取下，后期柜内回路改造时调整位置十分方便。
