JST XHP-3线路板针座连接器结构

　　在低压电子线路的板端连接场景里，这类3pin间距的卧式针座是消费电子、小型工控板卡上极为常见的互联部件，日常做板卡布线、线束对接的时候，经常会用到这类规格的接插件来实现线束和PCB的可靠物理连接与电气导通。从实际使用的角度看，这类连接器主要承担低压信号、小电流供电线路的板端对接功能，常见于家电控制板、小型电源模块、传感信号采集板的线束接入位置，相比直接焊线的方式，这类接插件可以实现线束的快速插拔，方便后期设备维护、模块更换，也能避免手工焊线带来的虚焊、线序错乱问题。

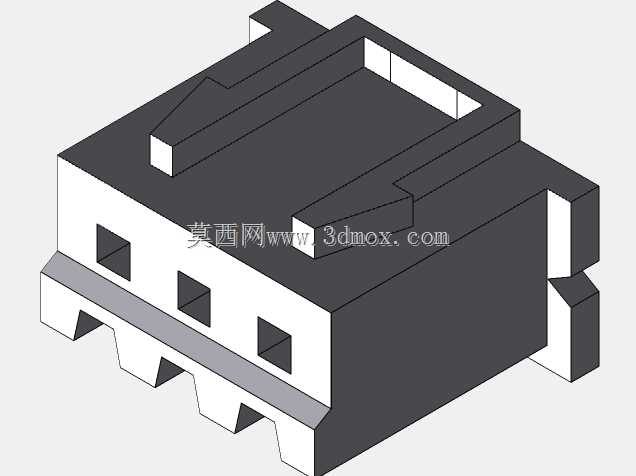

　　从结构设计来看，这个塑壳主体采用了防呆结构设计，壳体上方的凸起导向筋和侧边的卡扣结构，能够和对应的插头护套形成精准的配合，插合的时候可以避免反插，插合到位后卡扣会和插头的锁止结构卡合，防止设备运行过程中受振动出现松脱、接触不良的问题。壳体前端的三个方形插孔对应3个接线位，适配标准XH系列的插针端子，插孔内部的限位结构可以让插入的端子保持固定位置，不会出现端子退针、偏移的情况，保证公母针对齐接触。壳体底部的焊片引脚是直插式设计，适配标准PCB板的焊盘孔位，引脚伸出长度刚好满足波峰焊的工艺要求，焊接后引脚和焊盘的结合强度足够，不会因为多次插拔出现焊盘脱落的问题。

　　做结构设计选型的时候，需要重点关注这个部件的安装边界：壳体整体的宽度、高度、深度尺寸要和板上的预留空间匹配，尤其是壳体上方的防呆凸起和侧边的卡扣空间，不能和板上其他 taller 的元器件产生干涉，插拔方向上要预留足够的手指操作空间，方便后期装配的时候插拔线束。引脚的间距是标准的2.54mm规格，和通用的排针间距一致，画PCB封装的时候可以直接对应标准焊盘尺寸，不需要额外调整孔位。壳体两侧的定位柱可以在焊接的时候卡在PCB的定位孔里，过波峰焊的时候不会因为锡流的冲击力出现偏移，保证焊接位置的精度。

　　从实际装配的工艺角度考虑，这个塑壳的壁厚设计均匀，不会出现注塑成型的时候缩水、变形的问题，壳体边缘的脱模斜度符合注塑件的设计规范，批量生产的时候成型效率高，不良率低。插孔内部的倒角设计方便端子插入，装配的时候不需要太大的力就能把端子顶到位，也不会刮伤端子的镀层。壳体表面的防滑结构在插拔的时候可以提供足够的摩擦力，方便操作人员施力，不会出现手滑插不到位的情况。

　　在电气性能方面，这个规格的连接器额定电流、耐压参数都满足低压直流线路的使用要求，塑壳材料采用的是阻燃工程塑料，符合电子行业的阻燃标准，即使线路出现短时过载发热，也不会出现壳体燃烧的情况，提升设备的安全性能。接触件采用铜合金镀锡的工艺，接触电阻小，长期使用也不会出现氧化导致的接触不良问题，适合在常规的室内工作环境下长期使用，工作温度范围覆盖大多数民用、工控设备的使用场景，不需要额外做特殊的防护处理。

　　做三维建模的时候，这个部件的建模重点在于各个配合尺寸的精度，尤其是插孔的位置度、引脚的间距、卡扣的配合尺寸，这些尺寸直接影响后期和插头、PCB的装配匹配度，如果尺寸偏差过大，就会出现插不进去、卡扣锁不住、焊盘对不上的问题。建模的时候需要把所有的安装干涉点都考虑到，比如壳体底部和PCB表面的间隙，引脚伸出PCB背面的长度，这些细节都会影响实际生产装配的可行性。
