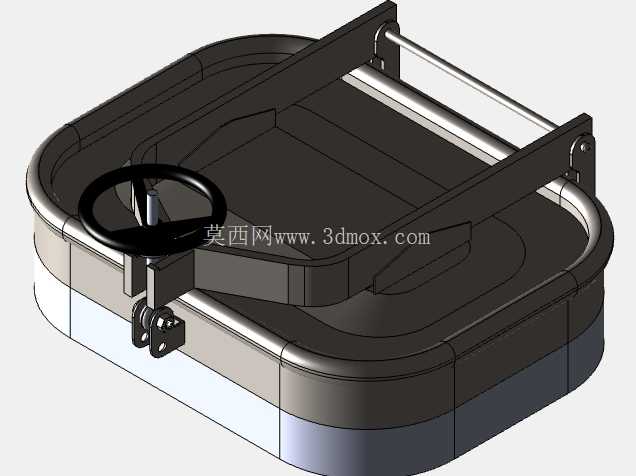

440×330快开式方形人孔结构设计

　　这款方形人孔主要应用于常压或低压储液罐体、箱式电力设备壳体、大型流体处理槽体的侧壁或顶部位置，作为设备内部检修、清理、物料取样时的人员进出通道，相比圆形人孔，方形结构在同开孔面积下更适配矩形排布的内部构件，方便检修人员携带工具进出，也能更好匹配箱体类设备的平面安装面，减少安装面的异形加工量。

　　设计上采用手轮驱动的快开锁紧结构，无需额外拆装螺栓，转动顶部手轮即可通过内部连杆机构带动压框同步压紧或松开密封圈，单人即可完成开闭操作，大幅缩短检修前的准备时间，压框采用整体式折弯成型结构，压紧力沿密封胶圈周向均匀分布，避免局部压合不实导致的渗漏问题，密封胶圈采用嵌装式安装槽固定，长期使用不会出现移位、脱落问题，更换时无需拆解整体锁紧机构，直接抠出旧胶圈嵌入新件即可完成维护。

　　外形尺寸为440mm×330mm，安装边界需预留至少120mm的手轮操作空间，手轮转动行程内无其他结构干涉，安装法兰采用外翻边结构，与设备壳体焊接时可保证焊缝位于法兰外侧，不会影响密封面的平面度，锁紧机构的转轴部位自带自润滑衬套，长期频繁开闭也不会出现卡滞问题，压合行程设计有5mm的压缩余量，可补偿密封圈长期使用产生的永久变形量，延长密封件的更换周期。

　　在实际选型应用中，这类方形人孔多用于变压器储油柜、工业清洗槽、食品储料箱这类对开闭效率有要求，同时安装面为平面的设备上，建模时已将所有运动部件的干涉关系做了完整校验，手轮转动到锁紧位置时，压框的压紧面与法兰面平行度控制在0.2mm以内，保证密封压力均匀，所有钣金件的折弯圆角、焊接让位槽都做了符合加工工艺的细节处理，不会出现无法落料、折弯干涉的工艺问题，安装孔位采用长圆孔设计，可补偿焊接时产生的安装位变形，降低现场安装的对位难度。
