紧凑型线性滑台执行模组结构设计

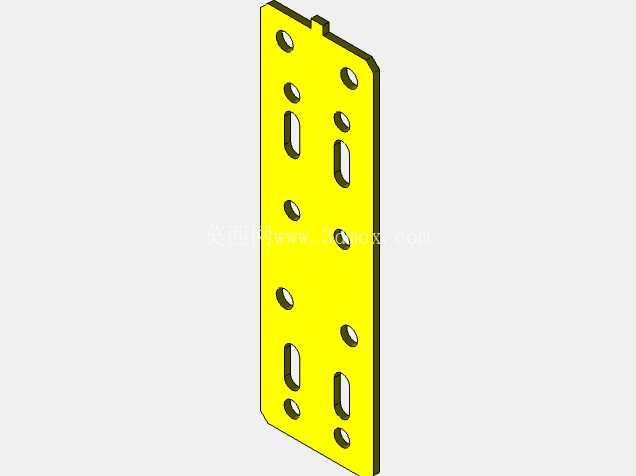

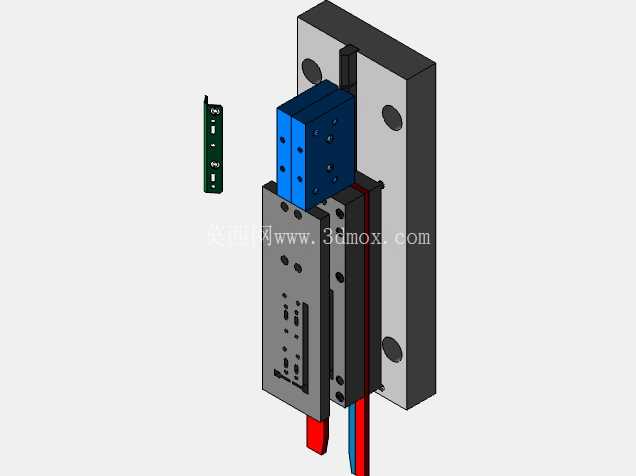

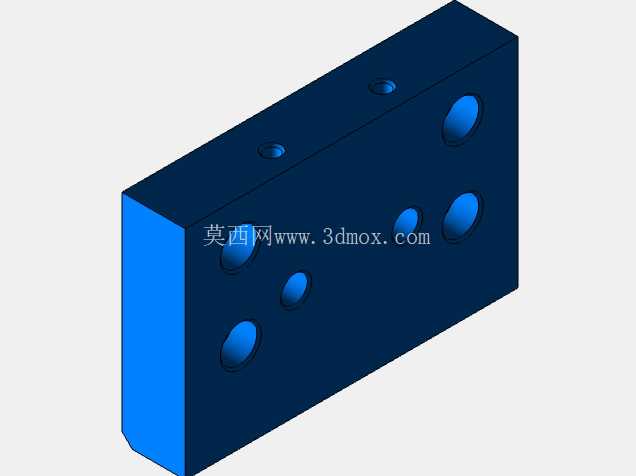

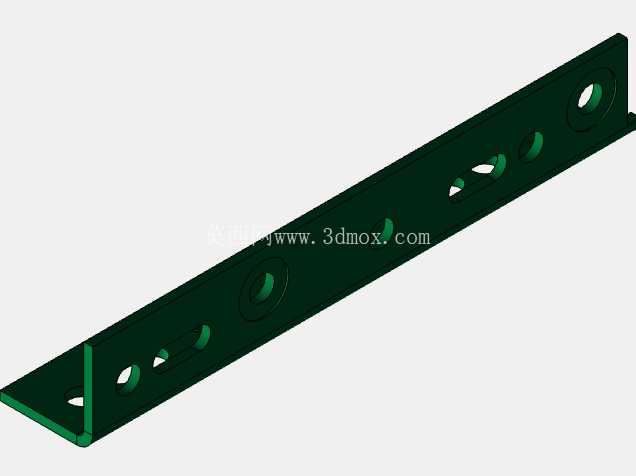

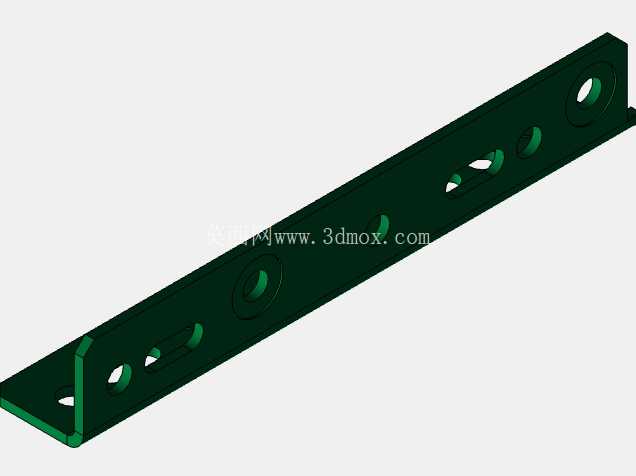

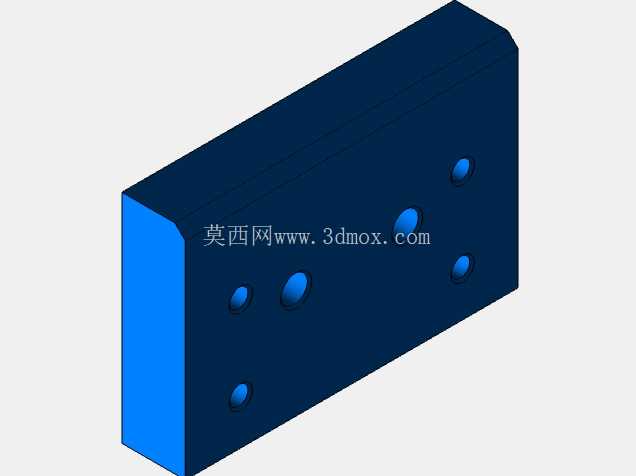

　　这款线性滑台执行模组，主要面向3C电子装配、小型工件精密移栽、实验室自动化采样这类对安装空间有严格限制的场景设计，区别于常规大负载滑台，它的整体结构做了极致的扁平化压缩，安装底板采用双侧沉孔定位设计，安装时可直接通过底板的两个定位销孔完成基准对齐，不需要额外加工定位凸台，能大幅缩减设备集成时的装配调试周期。从结构布局来看，模组采用侧装驱动的走线设计，动力线缆与信号线缆从滑台底部的红蓝护线套引出，避免滑台往复运动时线缆与周边机构产生剐蹭，这种走线方式在多模组并排安装的场景下优势尤为明显，不会出现线缆互相干涉的问题。滑台的滑动部分采用交叉滚柱导向结构，相比普通直线导轨，交叉滚柱的接触刚性更高，在承受偏载力矩时的形变更小，

　　适合小行程下的高精度往复动作，滑台的动子块上预留了多组螺纹安装孔，可直接搭载小型夹爪、点胶阀、视觉检测相机等末端执行器，不需要额外转接安装板。设计过程中特意将限位触发块集成在滑台侧方，配套的外置限位传感器可直接卡在侧边的安装槽内，用户可根据实际行程需求自由调整限位位置，不需要对滑台主体做二次加工。安装边界方面，模组的总厚度控制在较薄的尺寸范围内，垂直安装面的平面度要求控制在0.02mm以内，安装时如果基准面平面度超差，会直接影响导向结构的预压状态，长期运行会出现卡顿、磨损加剧的问题。滑台的动子运行面做了发黑防锈处理，底座采用硬质阳极氧化工艺，在普通工业车间环境下不需要额外做防护盖板，就能满足日常使用的防锈耐磨要求。另外，

　　模组的驱动端预留了不同规格电机的安装接口，可根据负载大小和速度要求匹配步进电机或者伺服电机，不需要改动主体结构就能完成适配，这种模块化的设计思路，能让同一款滑台覆盖更多的应用工况，减少设计人员的重复建模工作量。在实际选型时，需要重点关注滑台的侧向负载上限，这款模组因为结构紧凑，侧向承载能力相比同行程的宽型滑台略低，更适合轻载高速的往复动作场景，如果是大负载顶升类的工况，则需要额外加装辅助导向机构。
