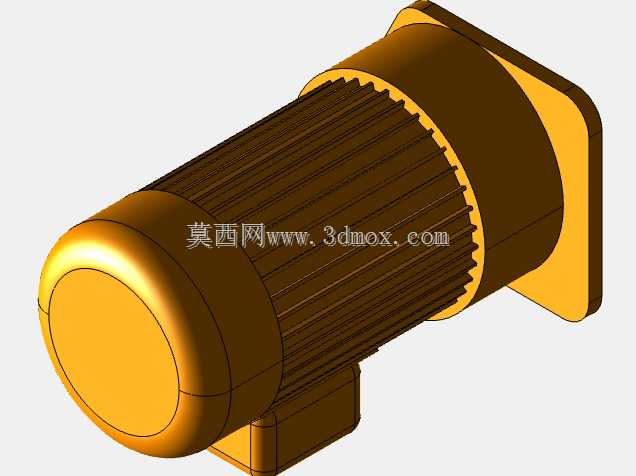

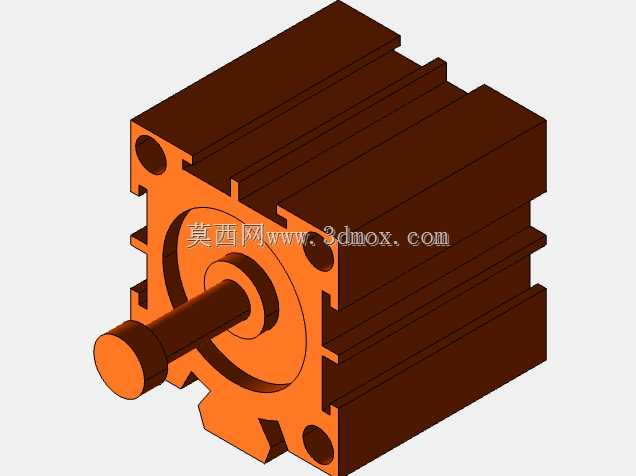

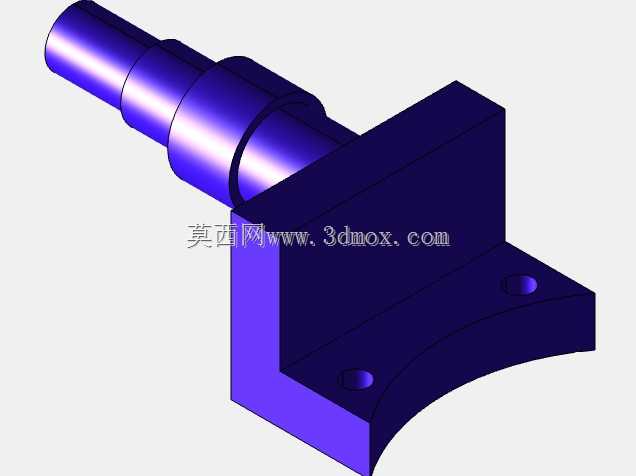

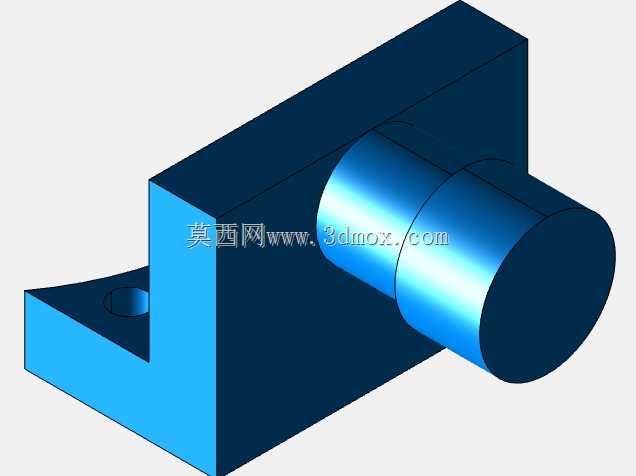

带安装底座侧出轴单级减速传动装置

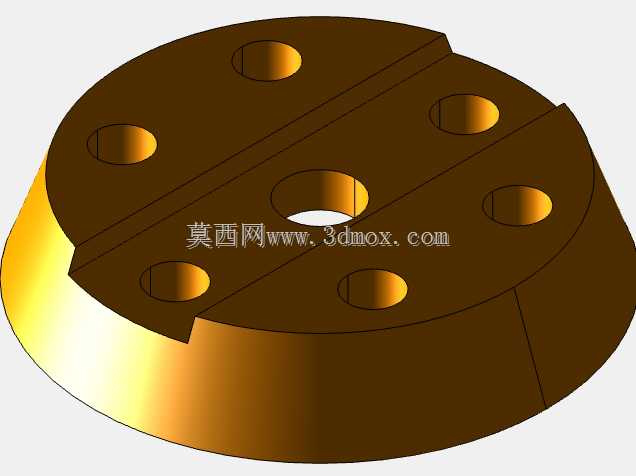

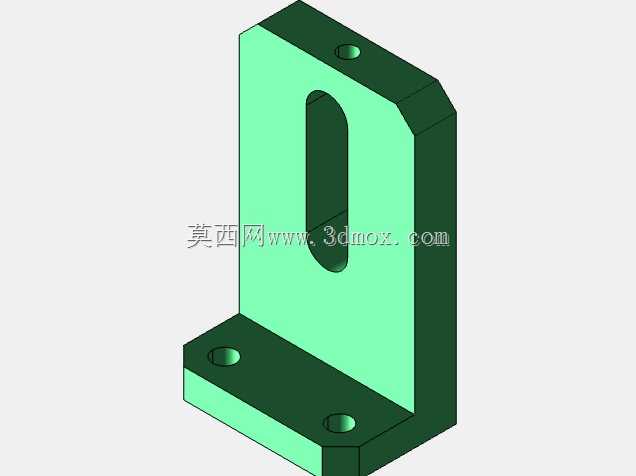

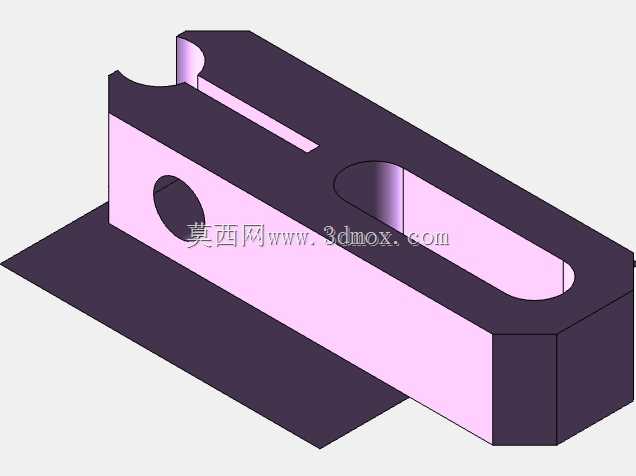

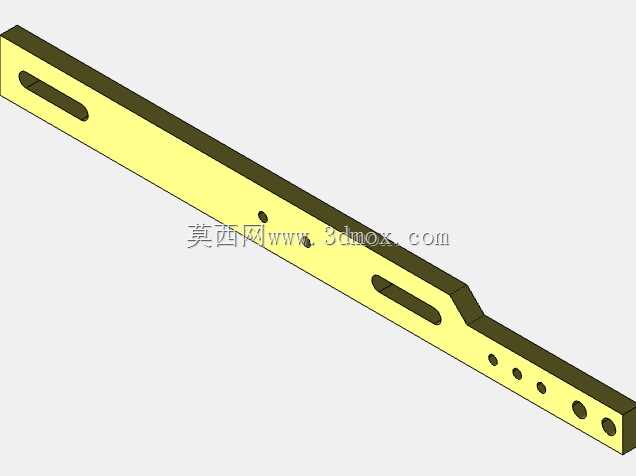

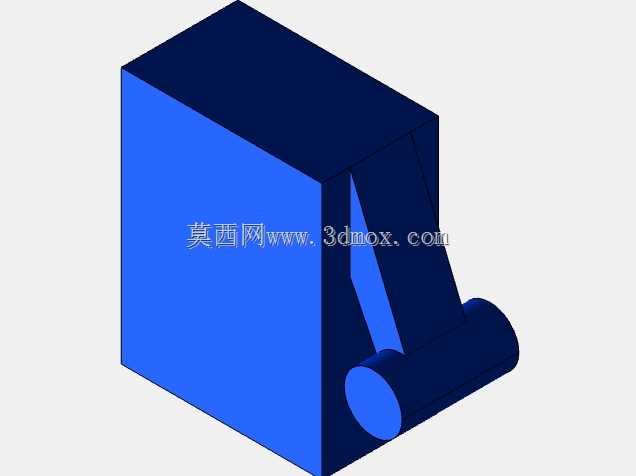

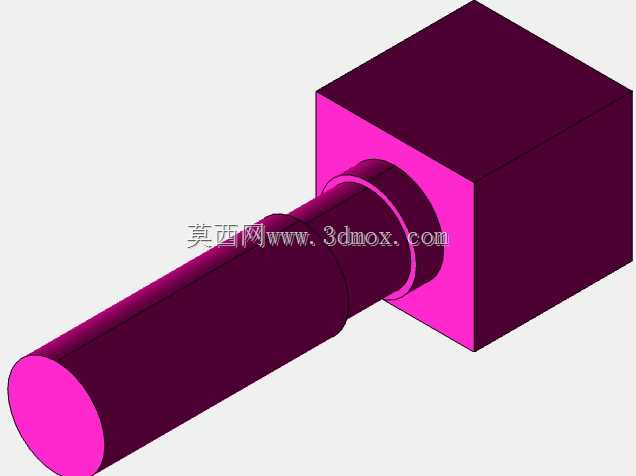

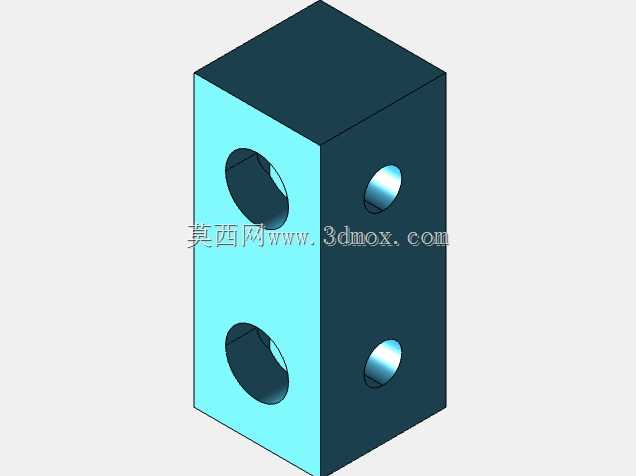

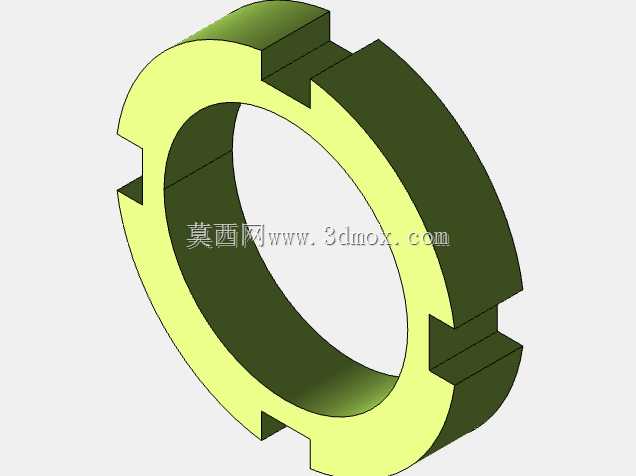

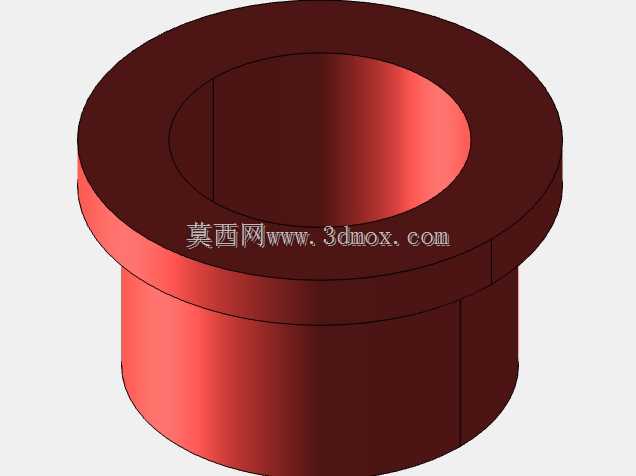

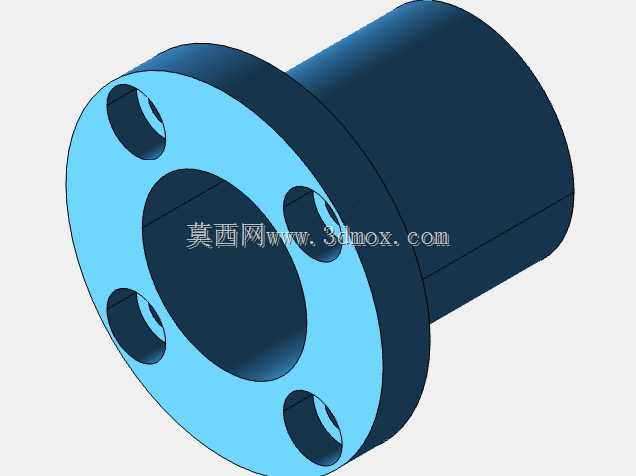

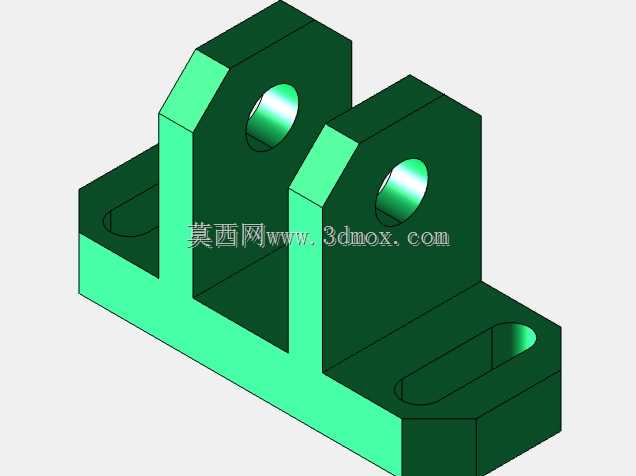

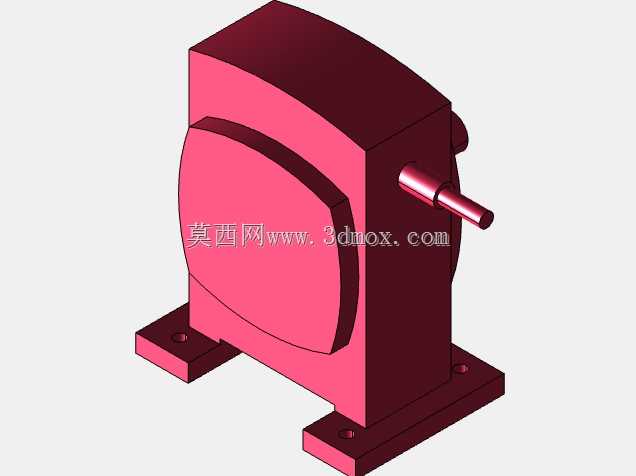

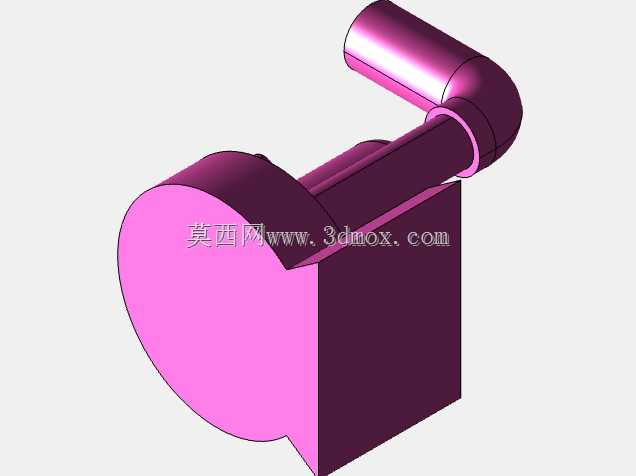

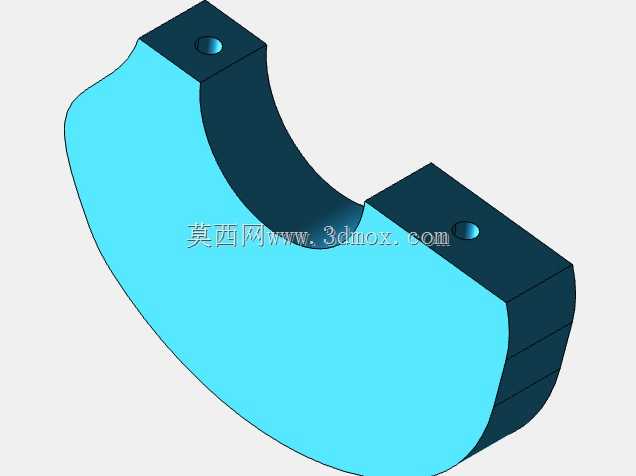

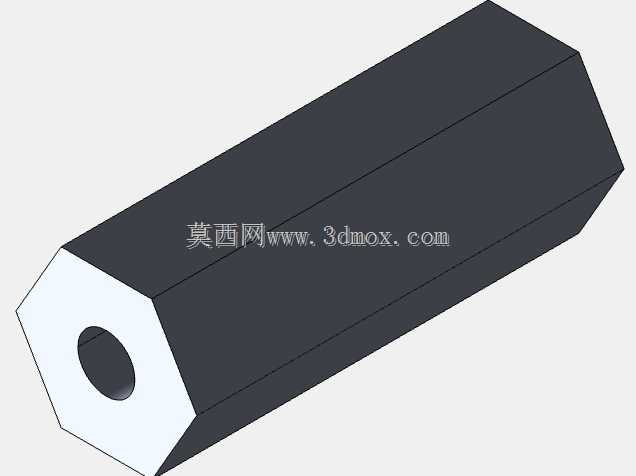

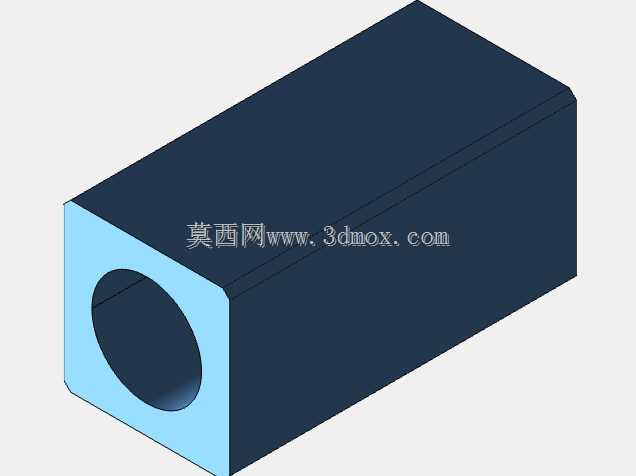

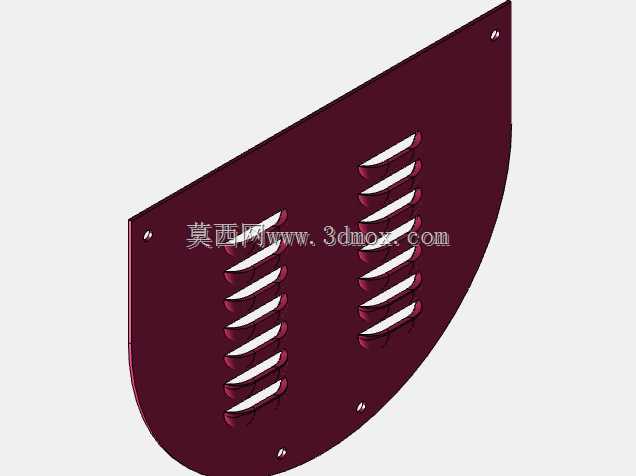

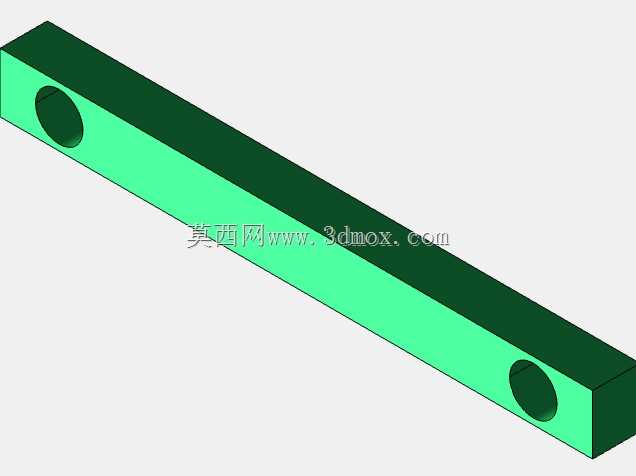

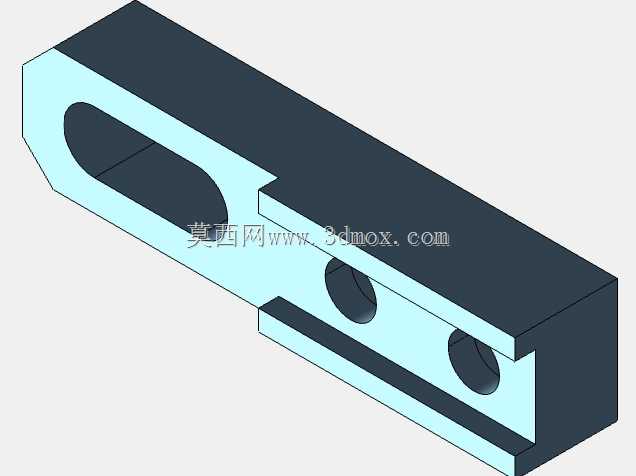

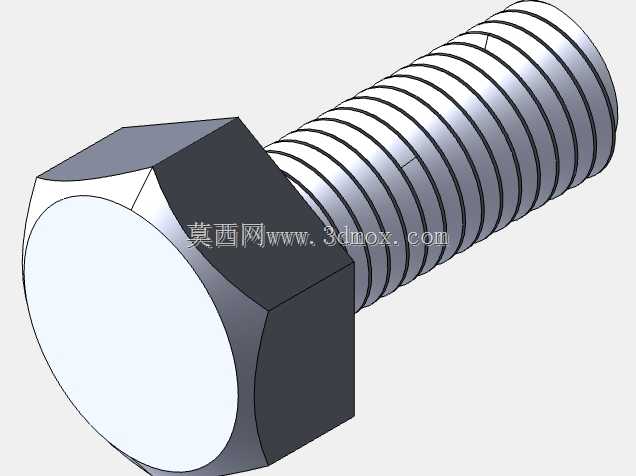

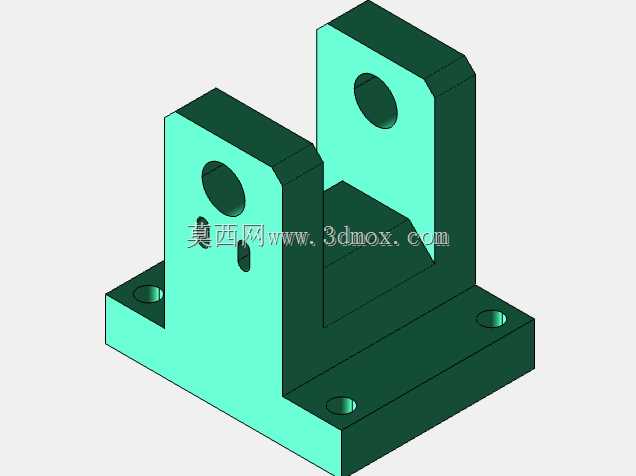

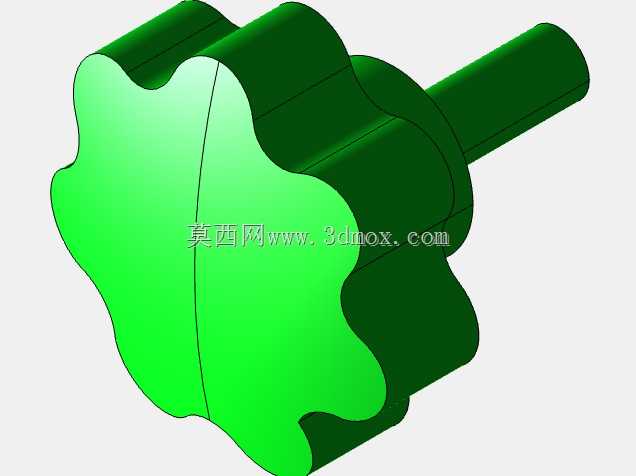

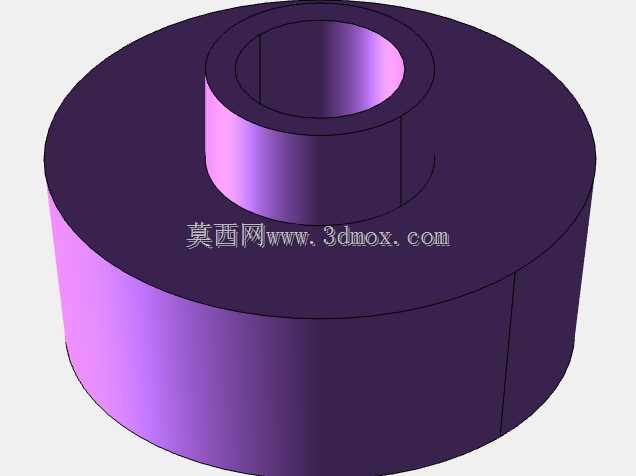

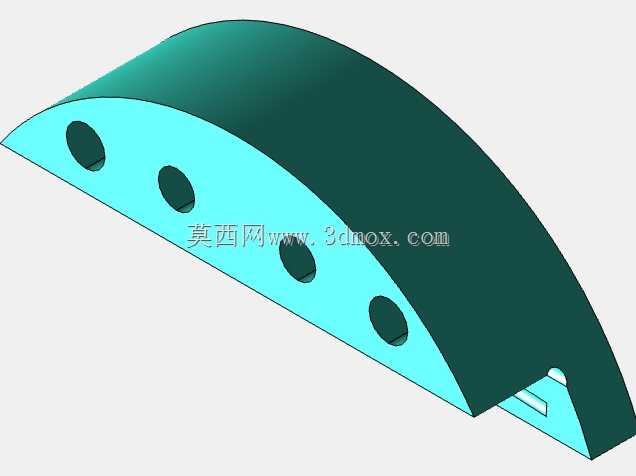

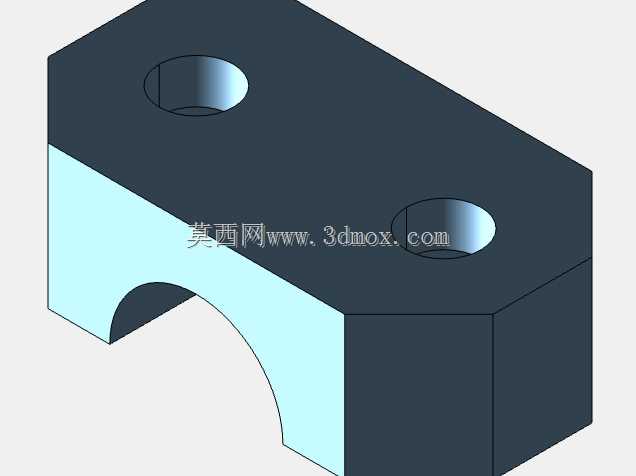

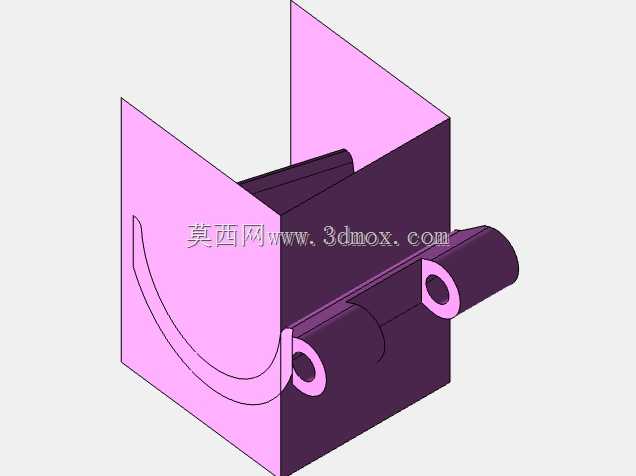

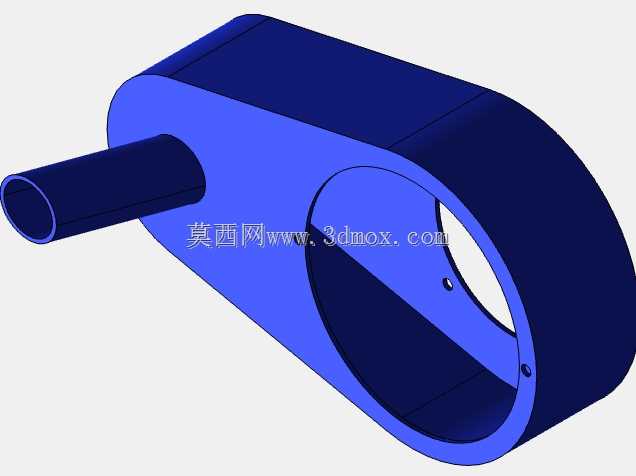

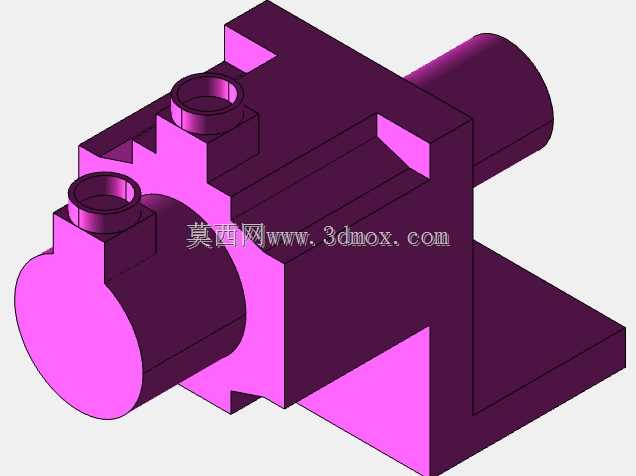

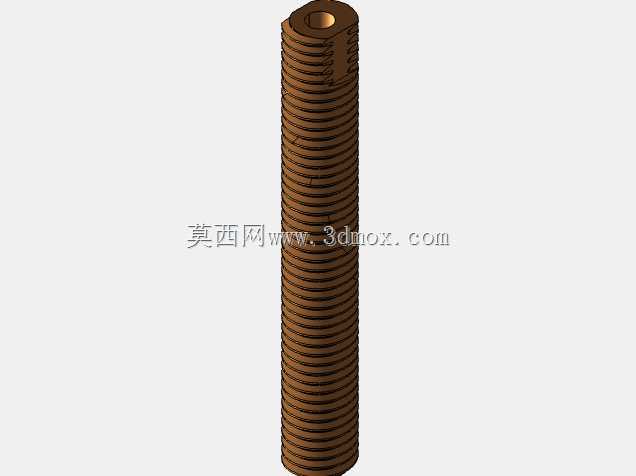

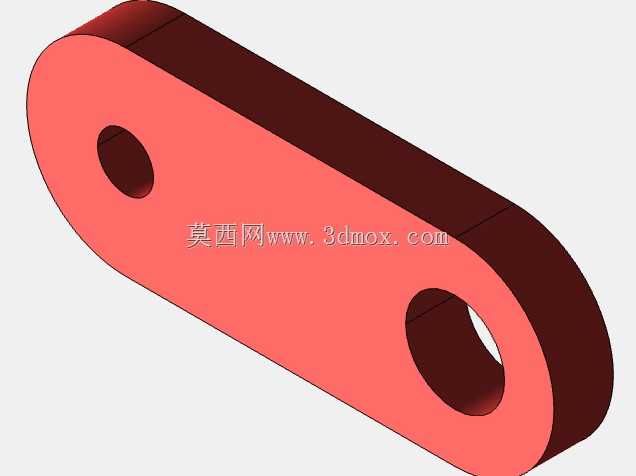

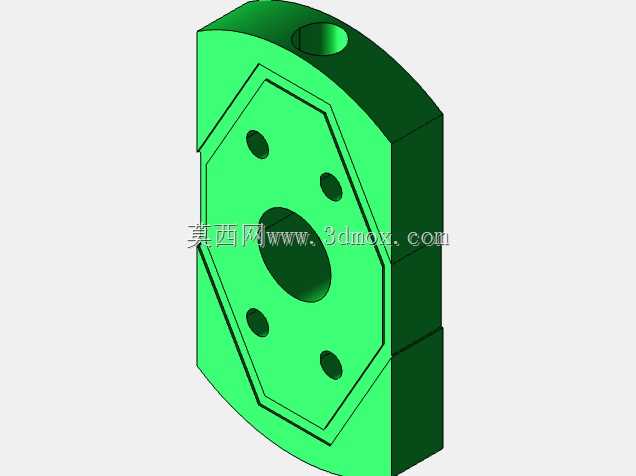

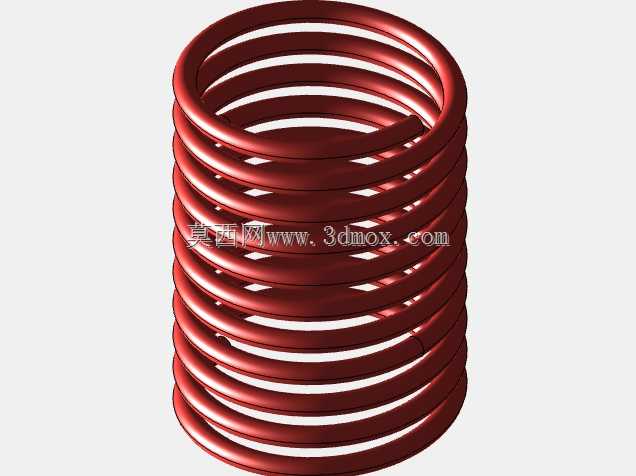

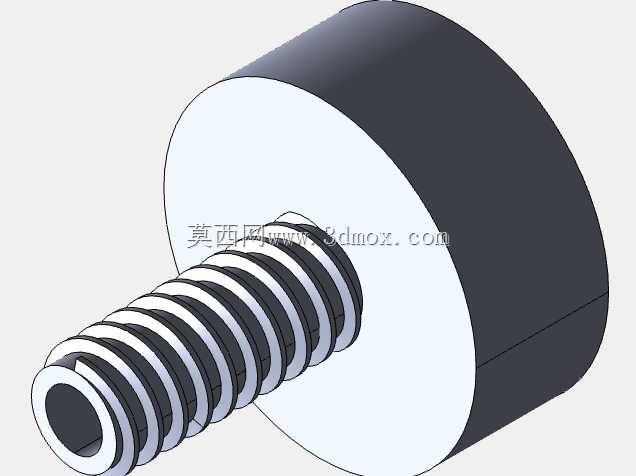

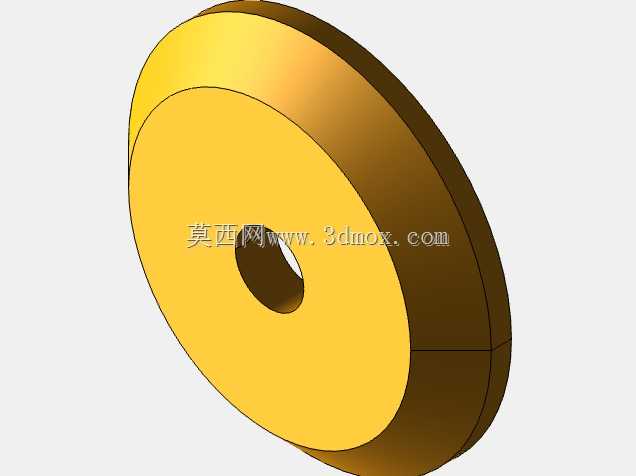

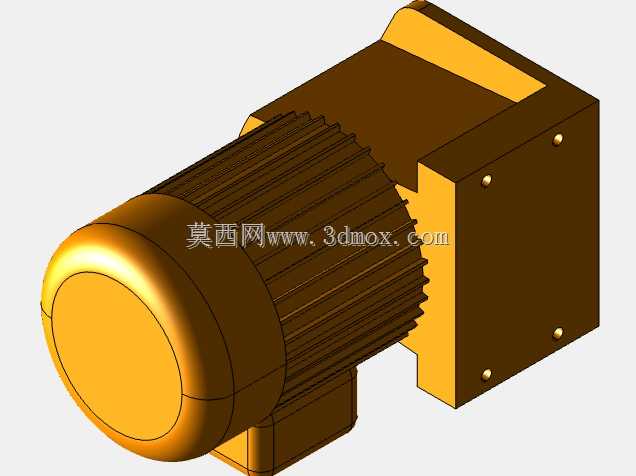

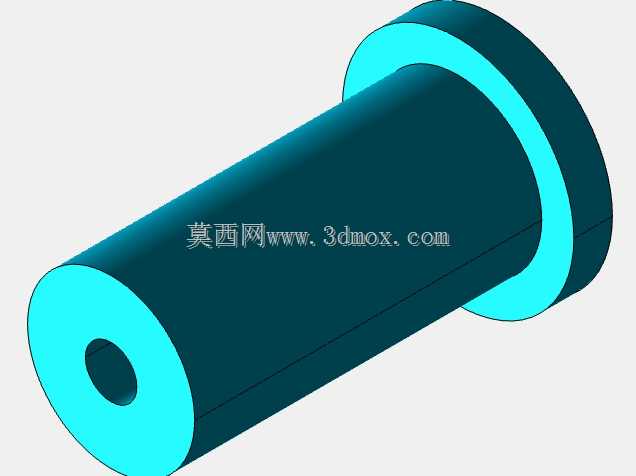

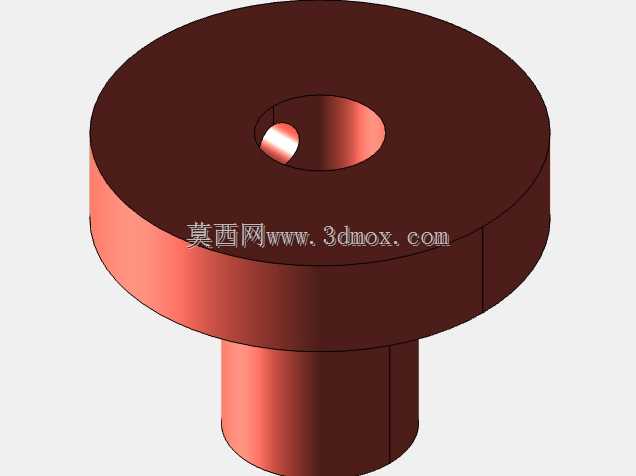

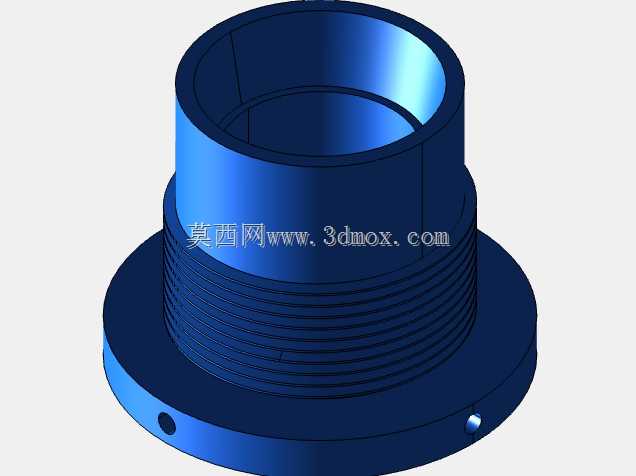

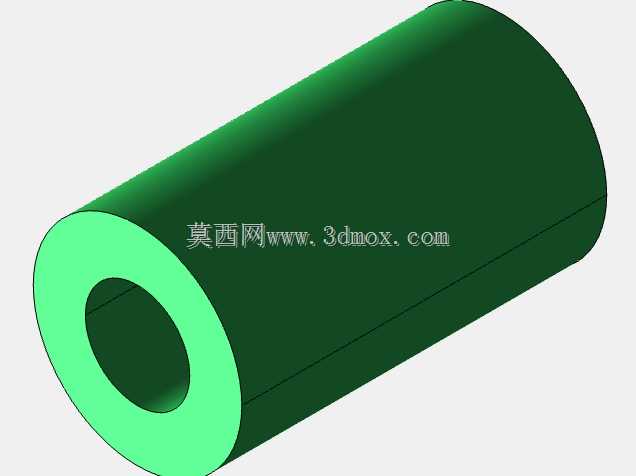

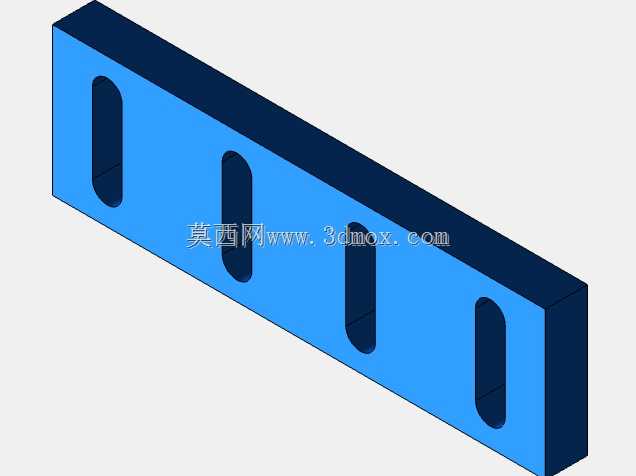

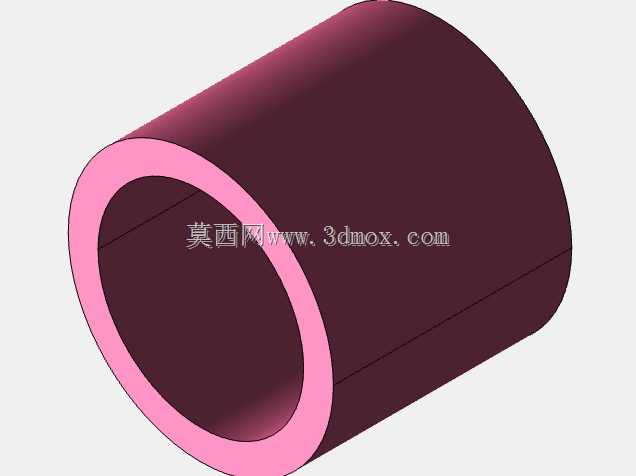

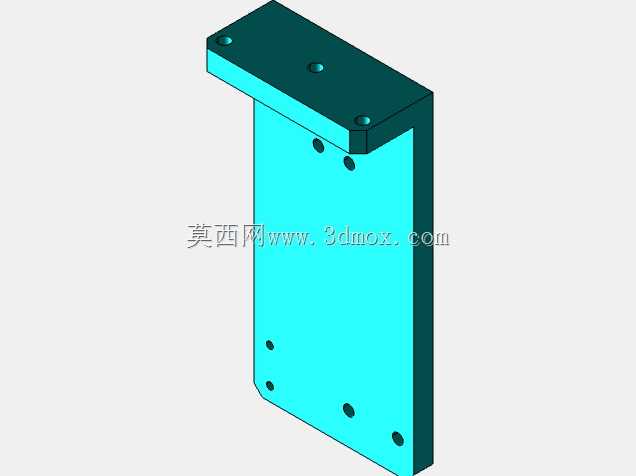

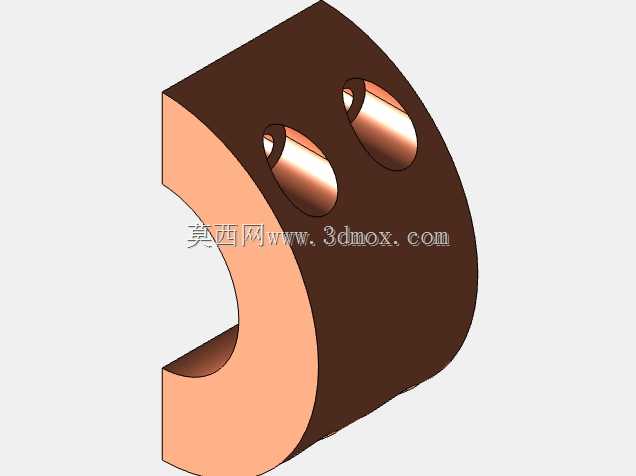

　　在常规工业传动场景里，这类单级侧出轴减速结构常被用在中小负载的输送线、小型工装变位机构以及轻工生产设备的动力匹配环节，核心作用是把原动机输出的高转速低扭矩动力，通过内部齿轮副的啮合传动转换为低转速大扭矩的输出动力，匹配执行端的负载转速与扭矩需求。从结构设计来看，整体采用一体化铸造箱体的构型，箱体下半部分延伸出带安装孔的方形底座，四个安装孔分别布置在底座的四个角位，安装时可以通过螺栓直接固定在设备的安装机架面上，不需要额外加装过渡连接支架，能有效缩减动力单元的整体安装占用空间。箱体主体的正面做了圆弧凸起的端盖结构，这个设计一方面是为了容纳内部齿轮啮合所需的轴向空间，避免齿轮运转时和箱体内壁发生干涉，另一方面圆弧构型相比纯平面端盖，

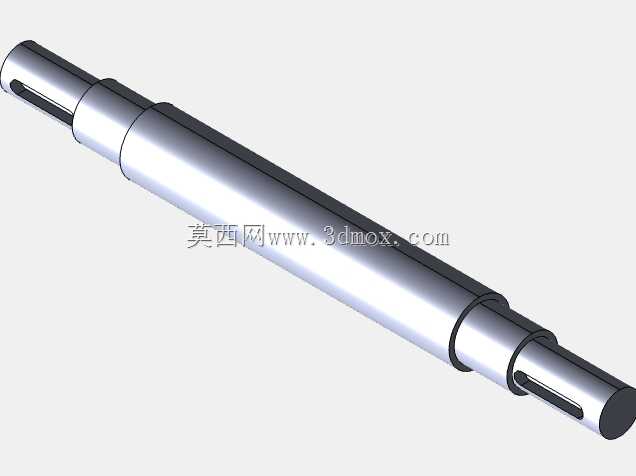

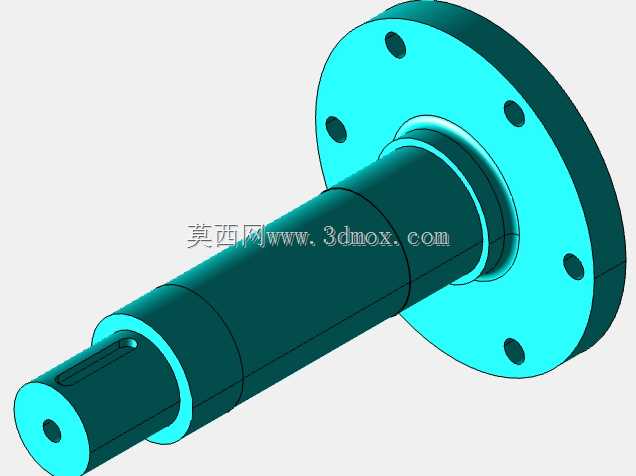

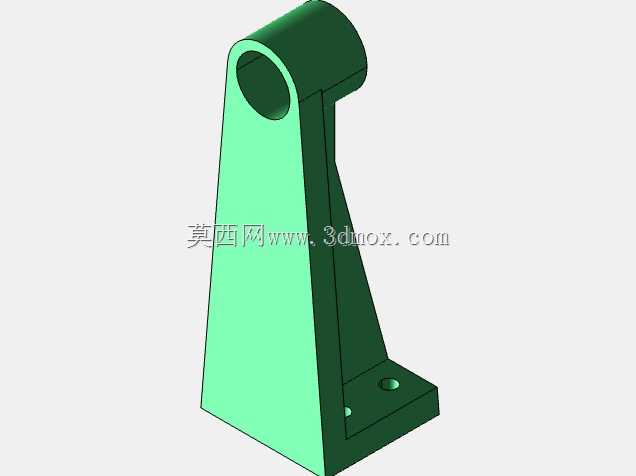

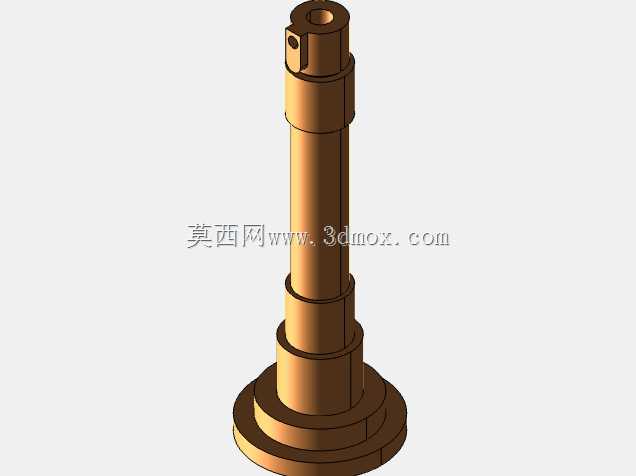

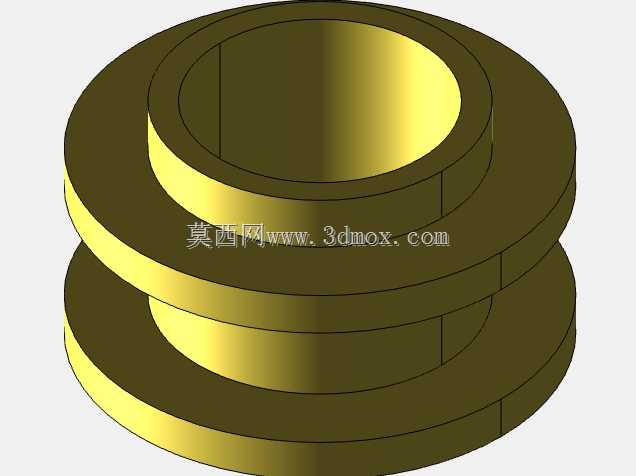

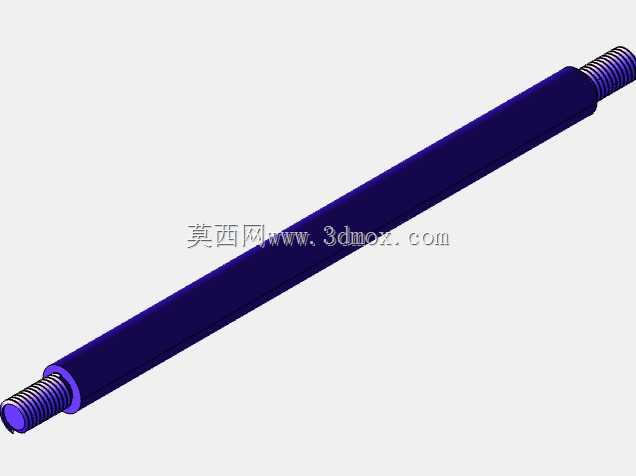

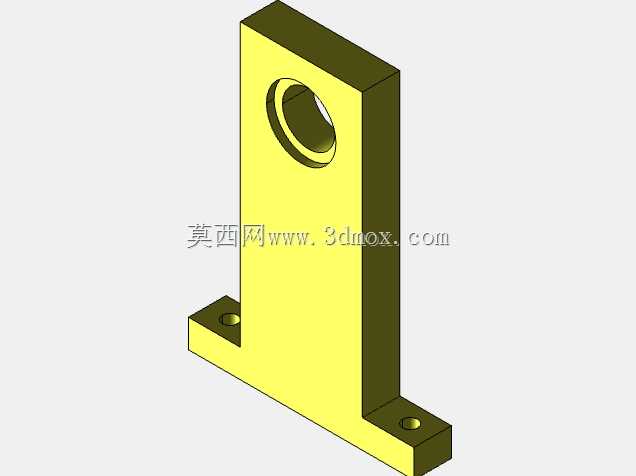

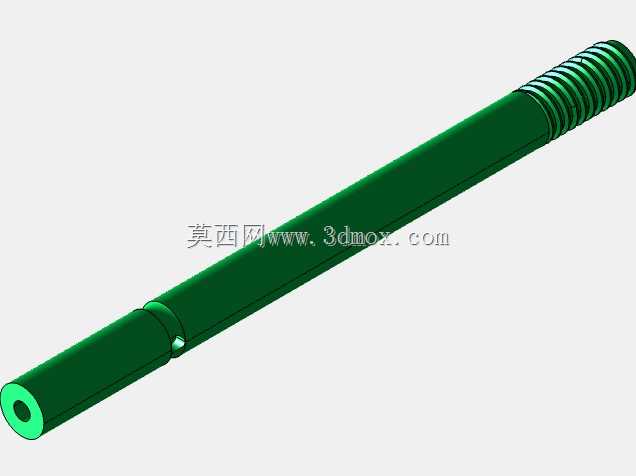

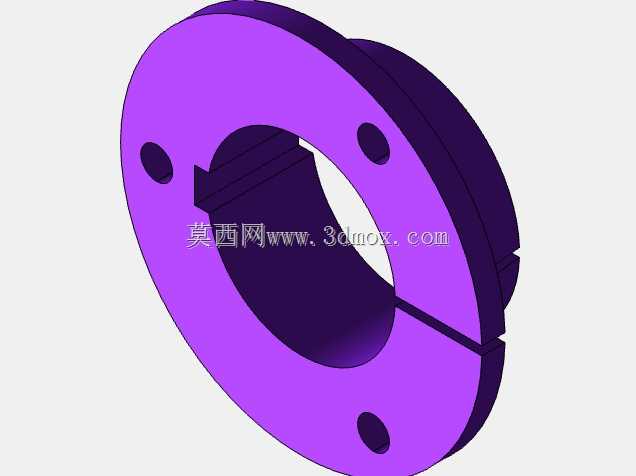

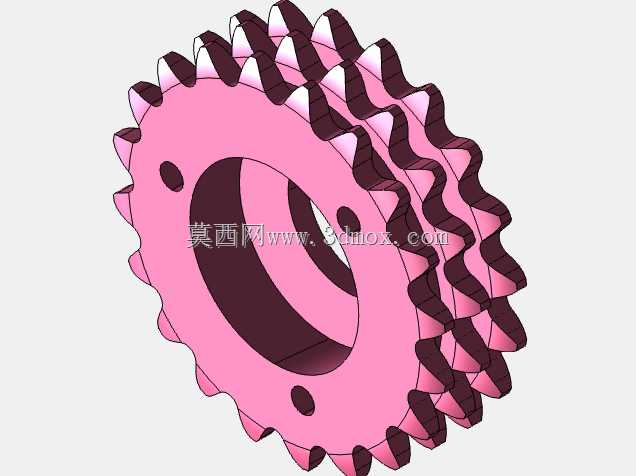

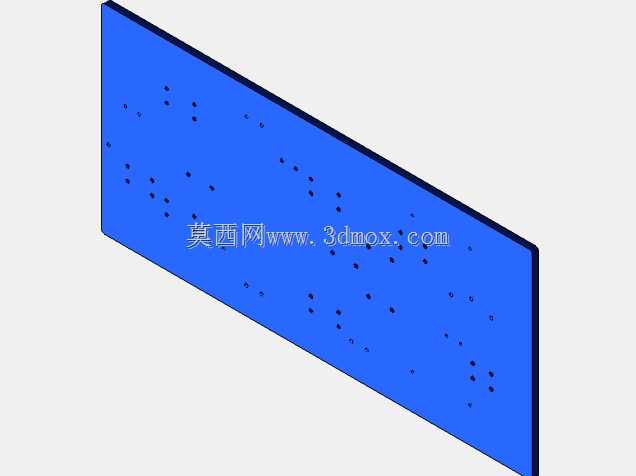

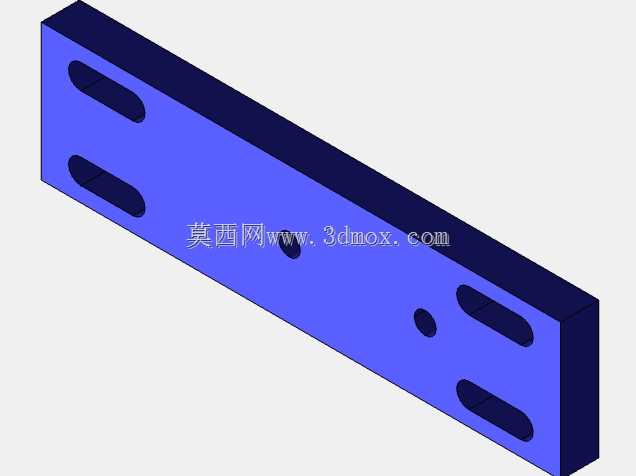

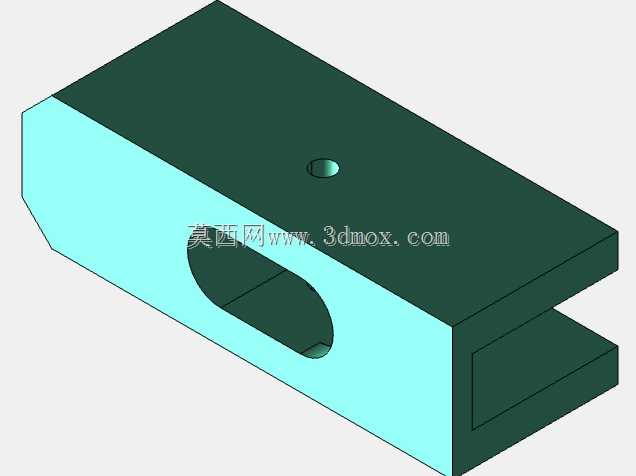

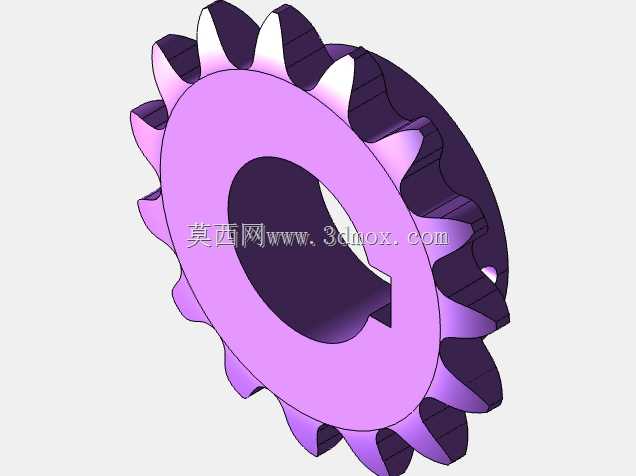

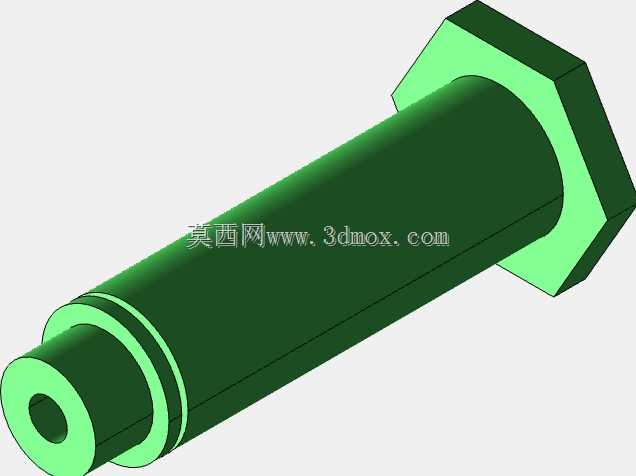

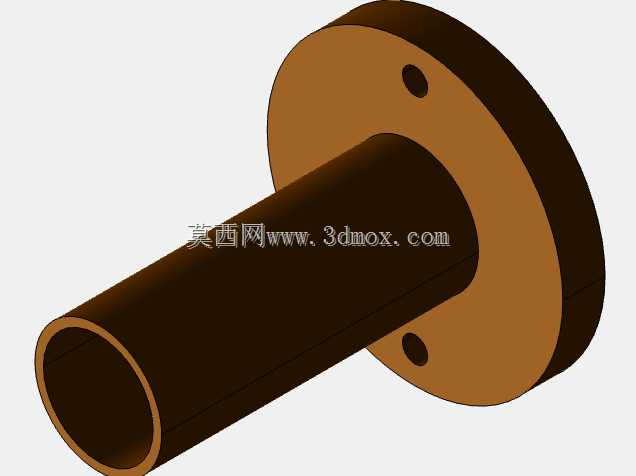

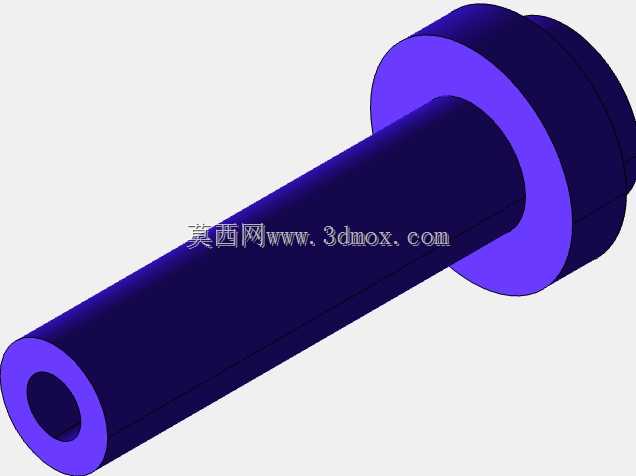

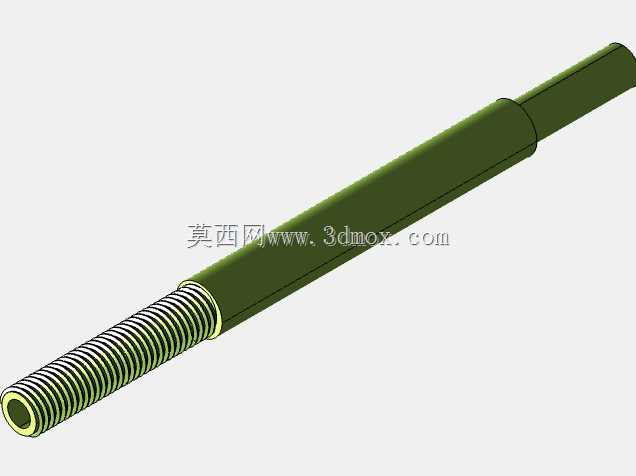

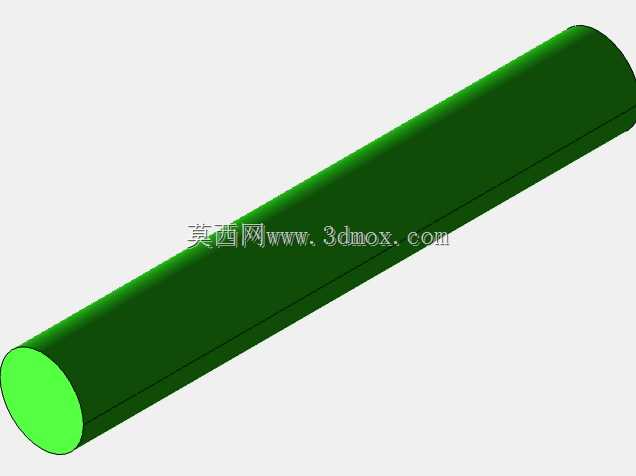

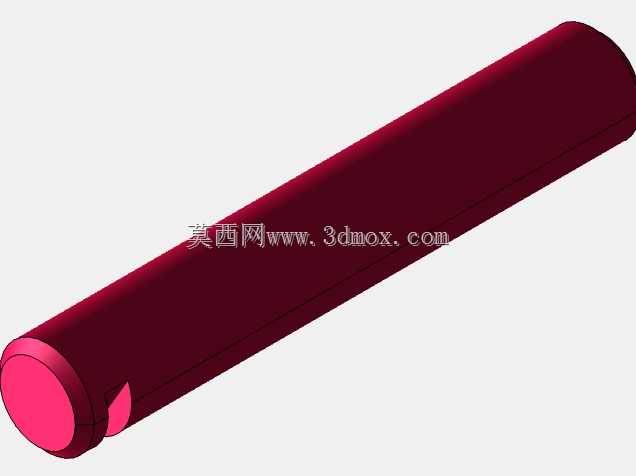

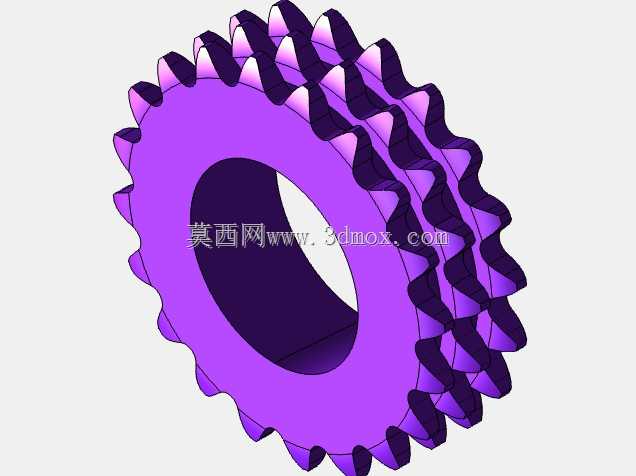

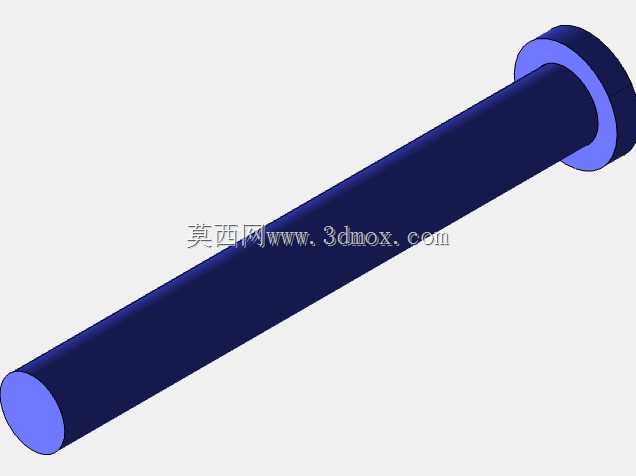

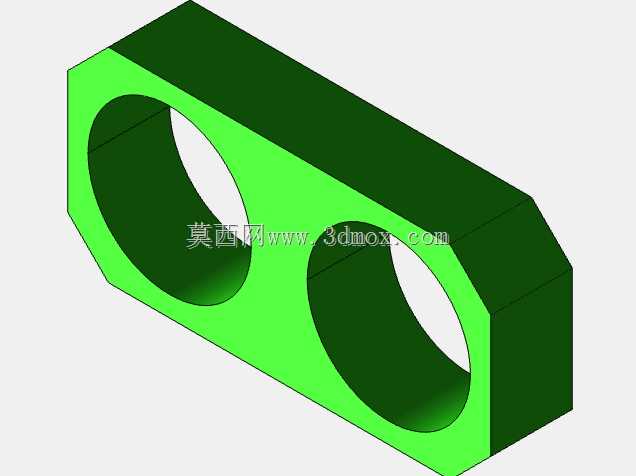

　　能在同等壁厚下提升箱体的结构刚性，减少齿轮啮合振动带来的箱体形变，降低运转过程中的结构噪音。输出轴从箱体的侧部水平伸出，轴端做了标准的圆柱轴构型，方便后续安装联轴器、链轮或者同步带轮等传动连接件，轴伸的长度经过匹配设计，既能够满足常规传动件的安装定位需求，也不会因为轴伸过长导致轴端挠度变大，影响传动的平稳性。设计过程中首先要确定的是安装边界尺寸，底座的安装孔间距需要匹配常规轻工设备的安装基面预留尺寸，孔位采用对称布置的方式，允许安装时根据现场布线或者管路走向调整箱体的安装朝向，不需要重新加工安装孔位。箱体的壁厚设计兼顾了刚性与减重需求，在轴承安装位、齿轮啮合对应的箱体区域做了局部加厚处理，避免长期受交变载荷作用出现应力开裂，

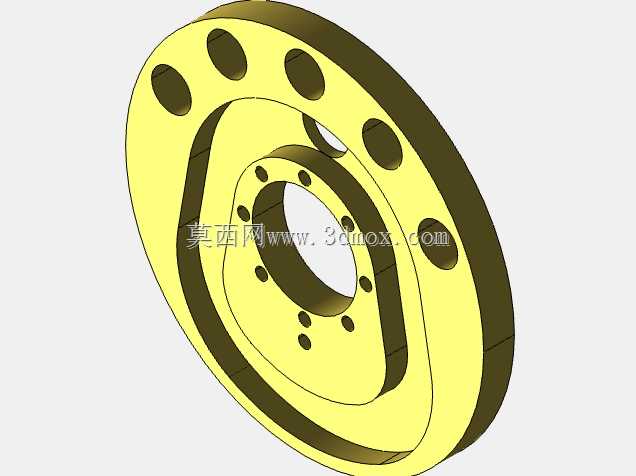

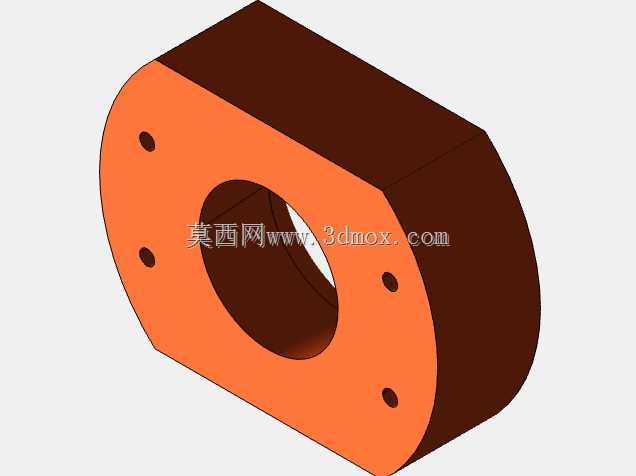

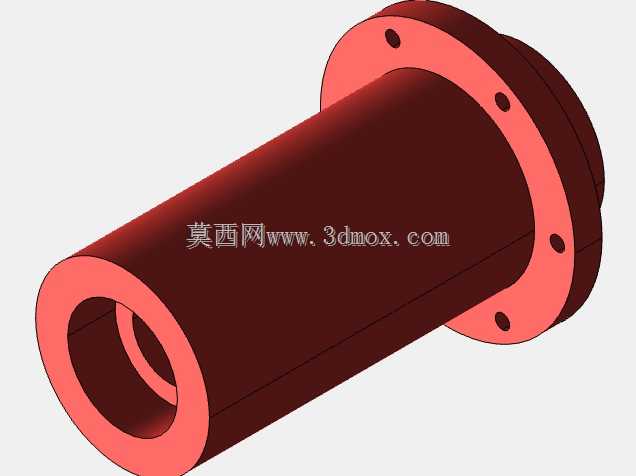

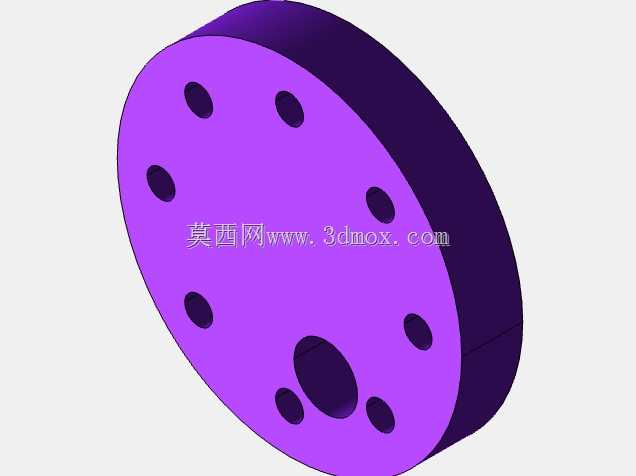

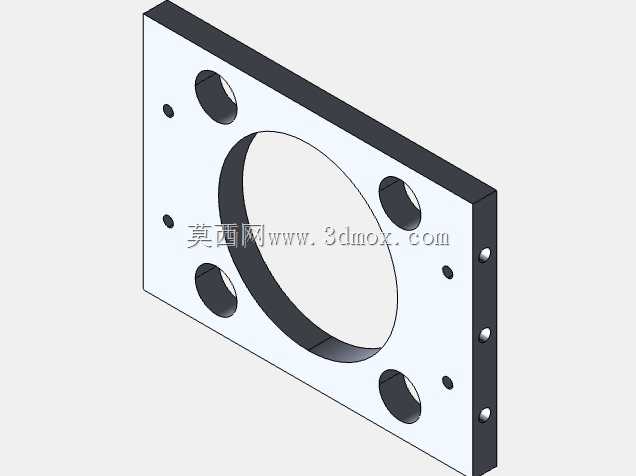

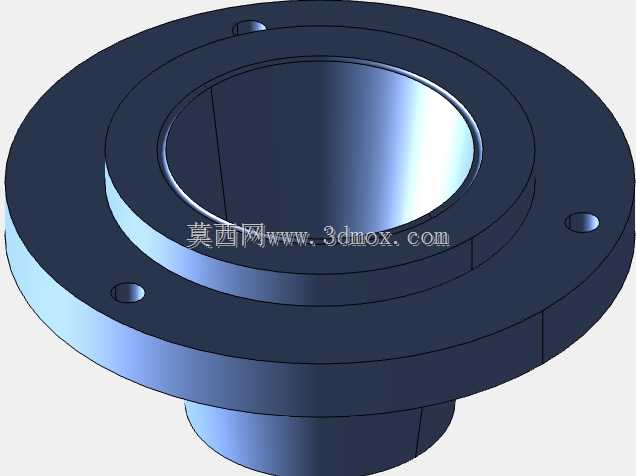

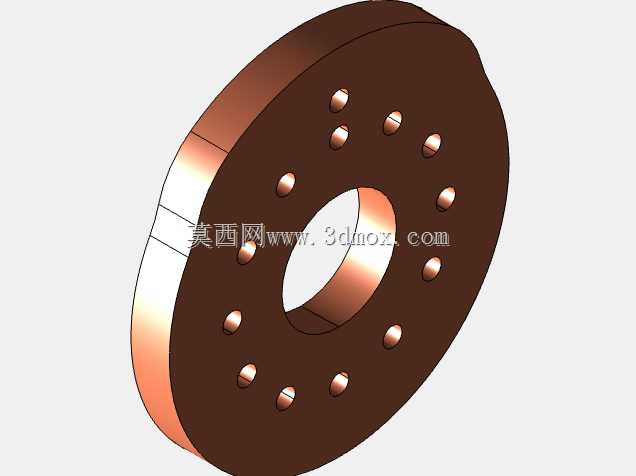

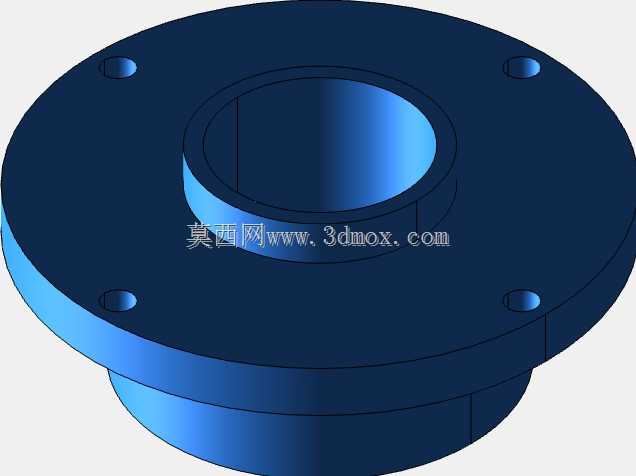

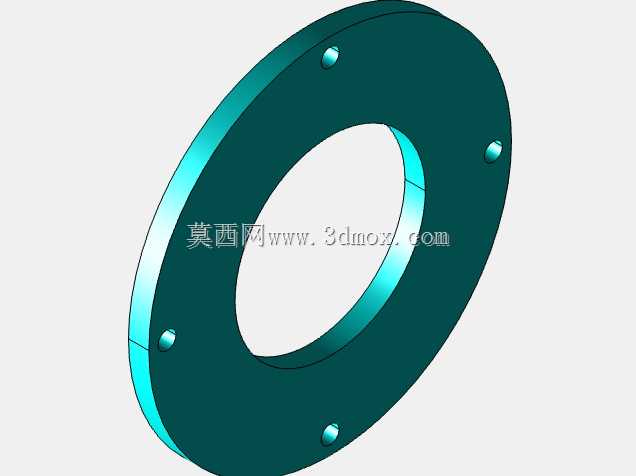

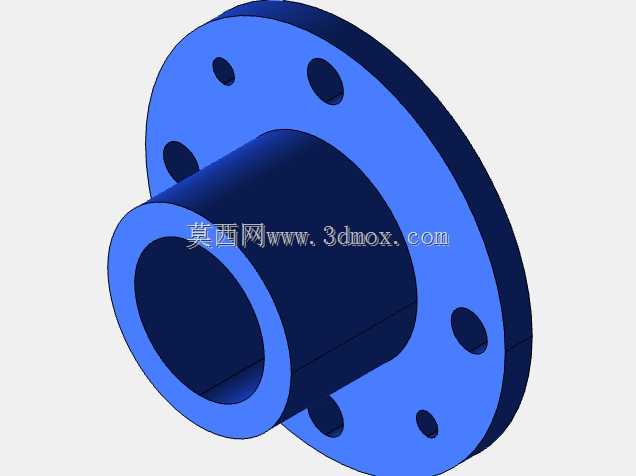

　　而在非受力的箱体侧壁区域则适当缩减壁厚，降低整体的铸件重量。内部的齿轮传动腔预留了足够的润滑油储油空间，箱体下部的油池容积能够满足齿轮浸油润滑的需求，不需要额外加装复杂的强制润滑管路，日常维护只需要定期检查油位、更换润滑油即可，降低了设备的运维成本。从实际使用的角度出发，这类减速结构的输入轴端可以直接匹配标准规格的电机法兰，不需要额外定制连接法兰，能够快速完成动力单元的组装，在小型自动化生产线、物料分拣输送设备、小型包装机械的动力段都能适配。在建模过程中，需要重点关注安装底座的平面度要求，安装面的平面度公差需要控制在合理范围内，避免安装时箱体出现翘曲，导致内部轴承的同轴度偏差，加剧轴承和齿轮的磨损。

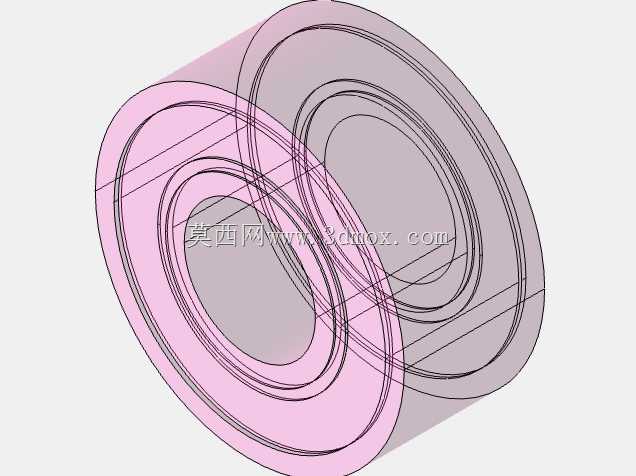

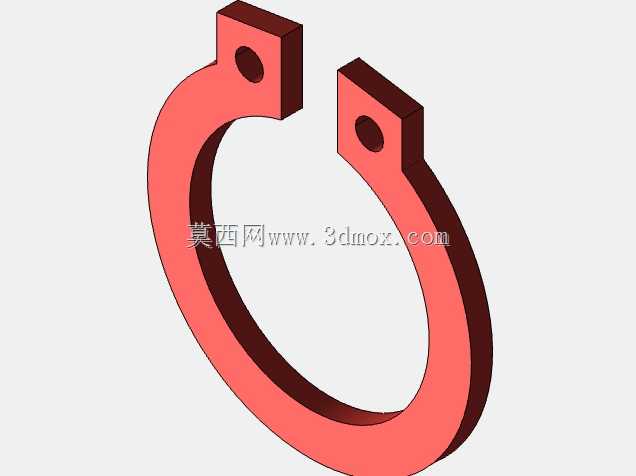

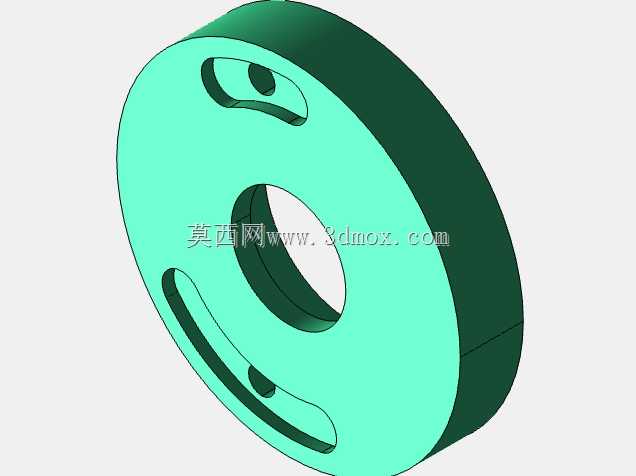

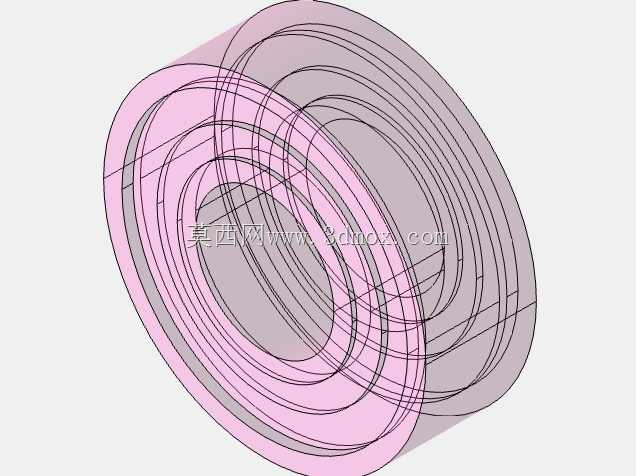

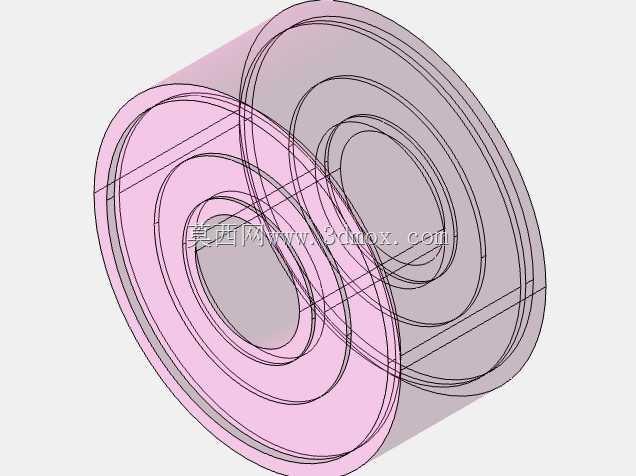

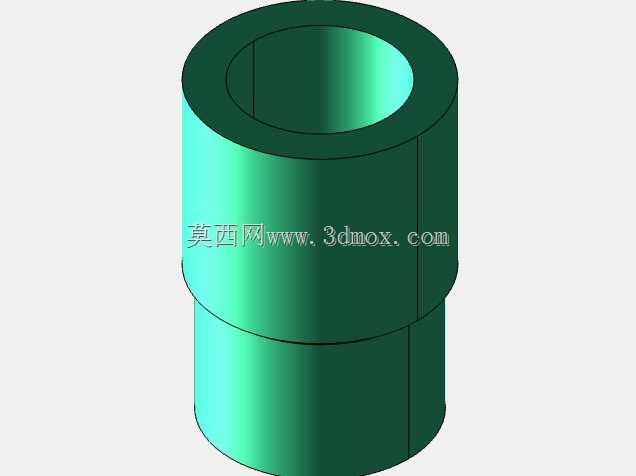

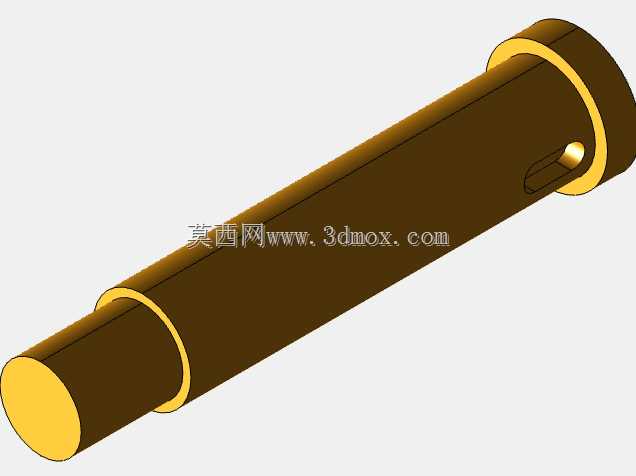

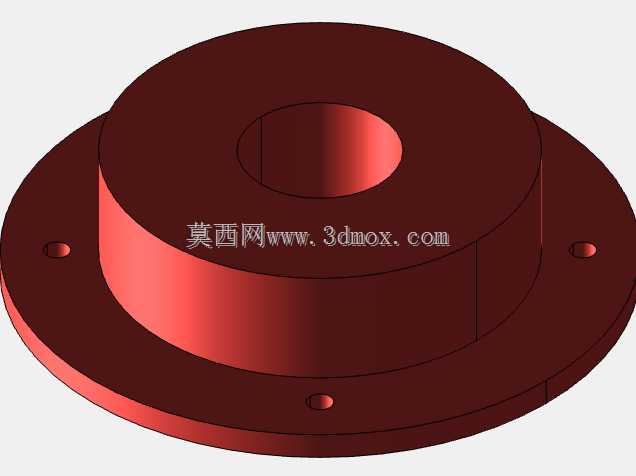

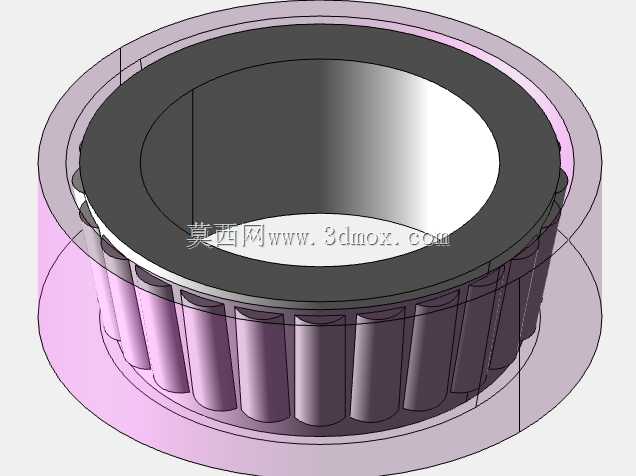

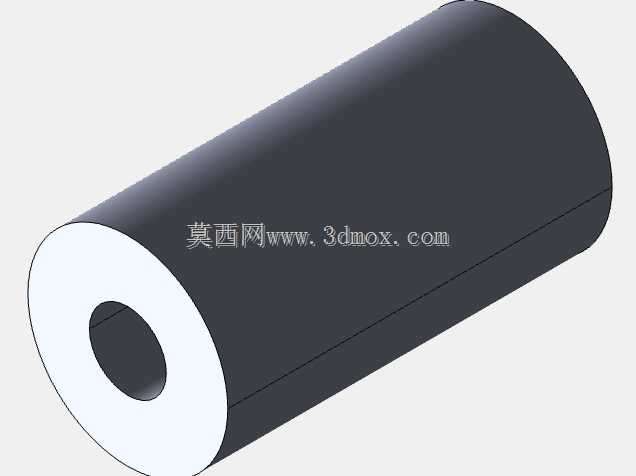

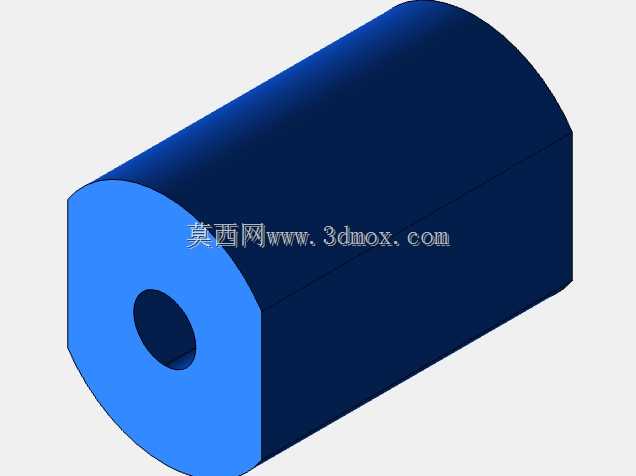

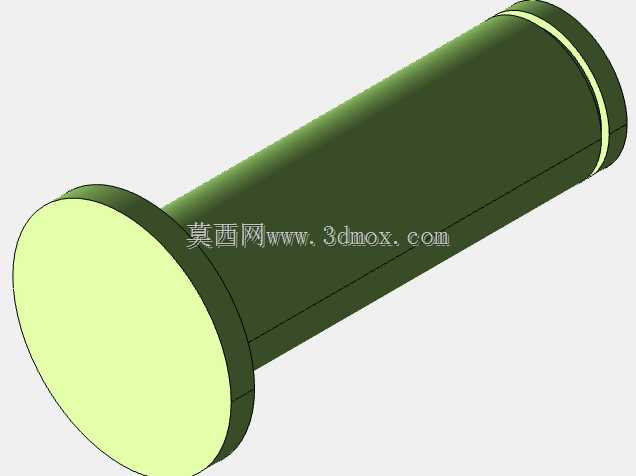

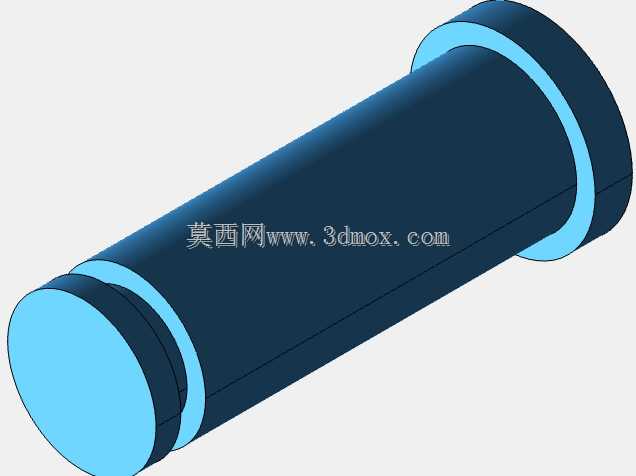

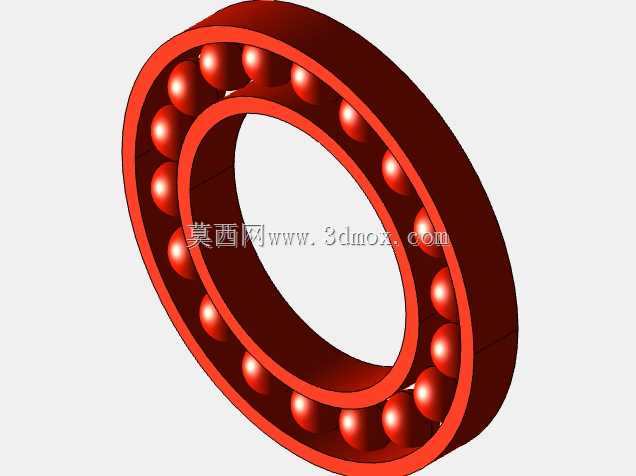

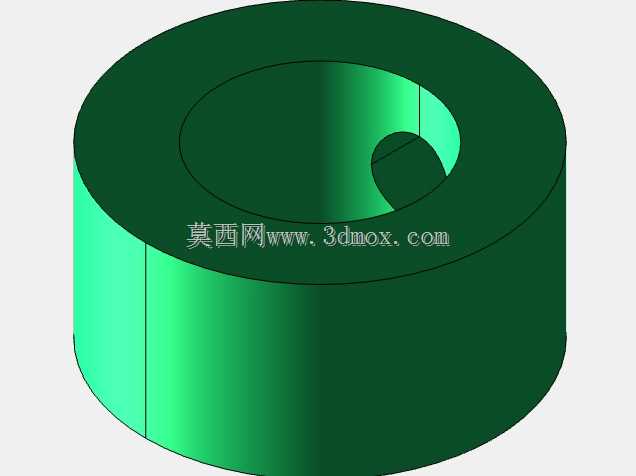

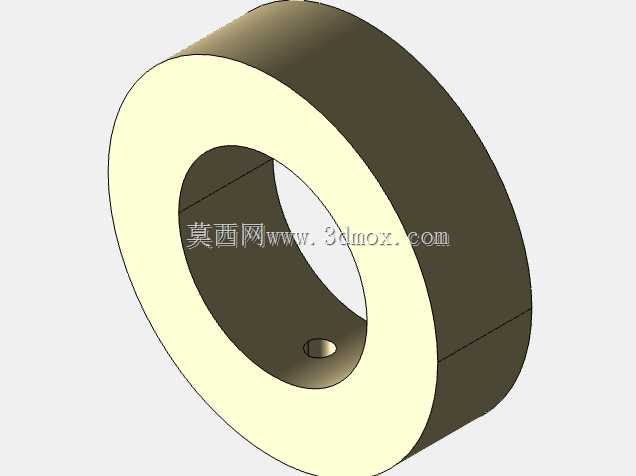

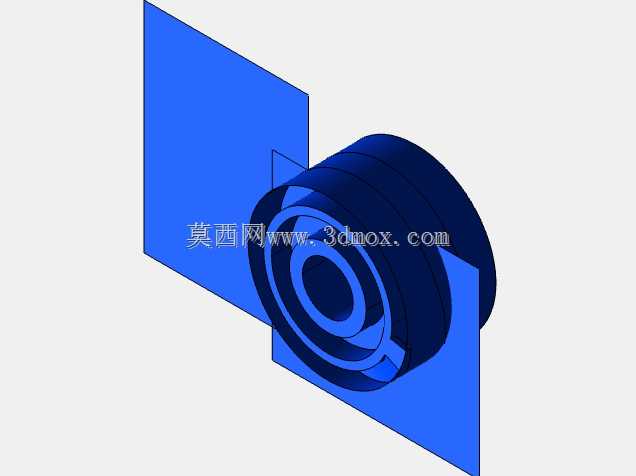

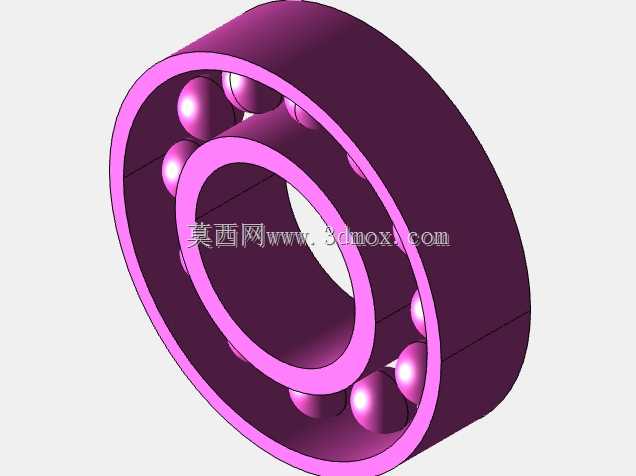

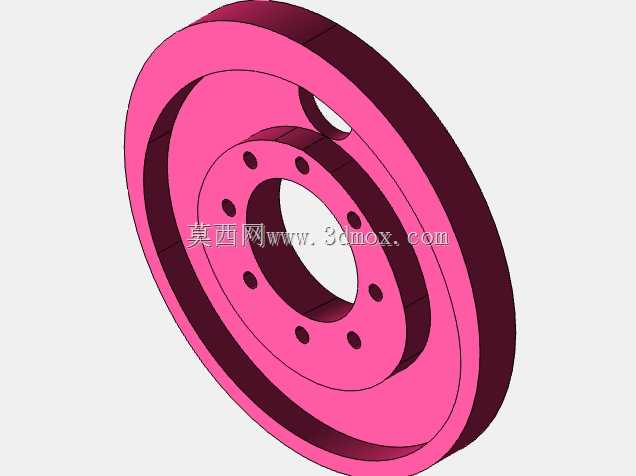

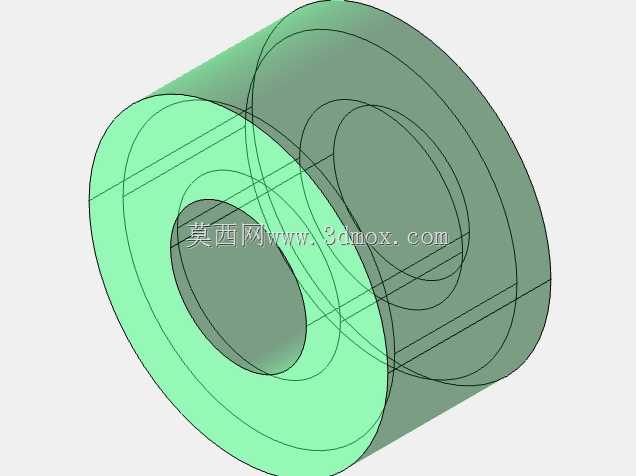

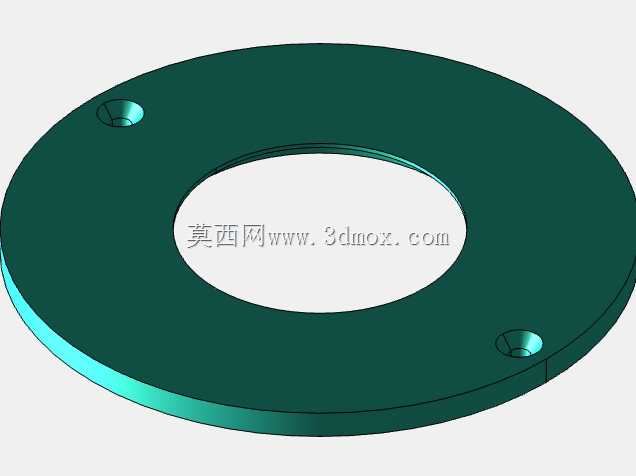

　　侧出轴的轴肩定位尺寸需要和所选轴承的内圈尺寸精准匹配，保证轴系运转时不会出现轴向窜动，端盖和箱体的配合面需要预留密封件的安装槽位，防止润滑油渗漏，同时阻挡外界的粉尘、切削液等杂质进入箱体内部，破坏齿轮和轴承的润滑环境。整体结构没有多余的复杂构型，所有的外部结构都服务于安装、传动、维护的实际需求，没有为了外观造型增加不必要的结构件，既方便铸件的开模生产，也能降低后续机加工的工序复杂度，适合批量生产应用在各类对安装空间有要求、负载等级中等的工业传动场景中。在选型匹配时，可以根据实际需要的输出转速、扭矩参数，调整内部齿轮的模数、齿数比，不需要改动外部的安装尺寸和箱体主体构型，就能适配不同参数的动力需求，具备不错的结构通用性。
