通用5mm直插式光敏电阻结构设计

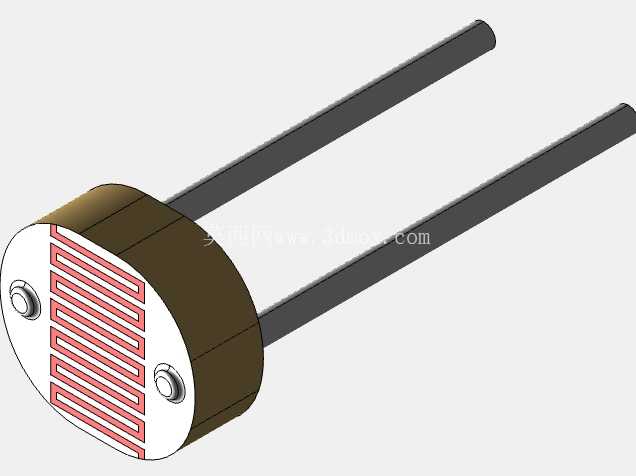

　　这款5mm规格直插光敏电阻的三维结构，是面向光电检测类电路设计、光控设备开发场景做的精准还原，日常做光控开关、亮度感应模块、智能照明调光电路、光线触发报警装置的结构选型时，都能直接参考这个模型做PCB布局、外壳开孔的适配设计。从结构设计逻辑来看，整个元件分为三个核心部分：顶部的环氧封装感光头、两根平行直插引脚、以及封装内部的梳状感光电极结构，建模时特意还原了感光面的梳状栅线布局，这部分是光敏电阻的核心感光区域，实际生产中硫化镉感光层就涂布在这组交错电极上，受光照时电阻值随入射光强变化，实现光信号到电信号的转换。外形尺寸上，感光头部为直径5mm的扁圆柱结构，厚度控制在2mm左右，头部端面预留了两个微小的定位凸点，

　　对应生产封装时的引脚固定结构，能避免引脚受外力时出现扭转偏移；两根引脚直径0.5mm，引脚中心间距为2.54mm，刚好匹配标准万用板、常规PCB的直插元件焊盘间距，做板级设计时不需要额外调整焊盘位置，直接调用就能完成布局。安装边界方面，做结构设计时需要注意，感光头端面要与设备外壳的感光开孔保持齐平或者略微内缩0.1-0.2mm，既保证入射光线能完整覆盖感光栅线区域，又避免端面突出外壳被剐蹭磨损环氧层；引脚伸出PCB板面的长度建议控制在3mm以内，过波峰焊或者手工焊接时不会出现引脚歪斜、连锡的问题，同时如果是做灌封类的光控模块，要注意灌封胶不能覆盖感光头端面，否则会阻挡光线入射导致检测灵敏度下降。实际选型应用中，

　　这款5mm规格是行业通用的直插光敏电阻封装，适配绝大多数消费类电子、工业光控设备的安装空间，建模时还原的所有结构细节都和实物量产件保持一致，不管是做电路原理演示的装配动画、还是做设备整机的结构干涉检查，都能直接使用，不需要额外调整尺寸参数。另外在做外壳设计时，感光开孔的直径建议设置为5.2-5.5mm，给元件安装预留足够的公差余量，避免装配时出现卡滞，开孔边缘要做0.2mm的倒角，防止锐边刮伤元件的环氧封装层；如果是户外使用的光控设备，还要在开孔位置加装透明透光片，透光片和感光头之间保留0.3mm的间隙，避免热胀冷缩时挤压损坏元件。
