盘式双轴力扭矩复合检测传感单元结构

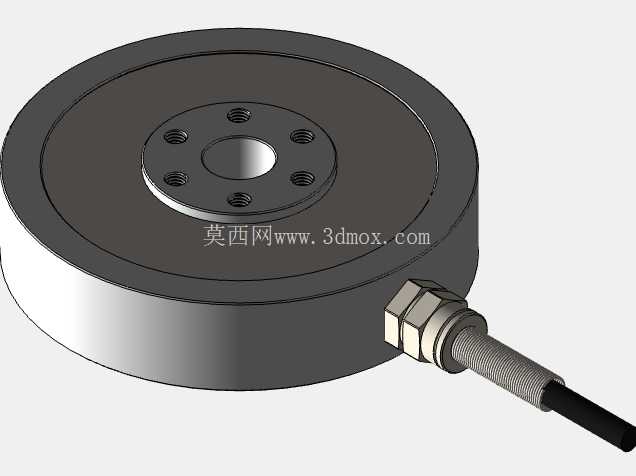

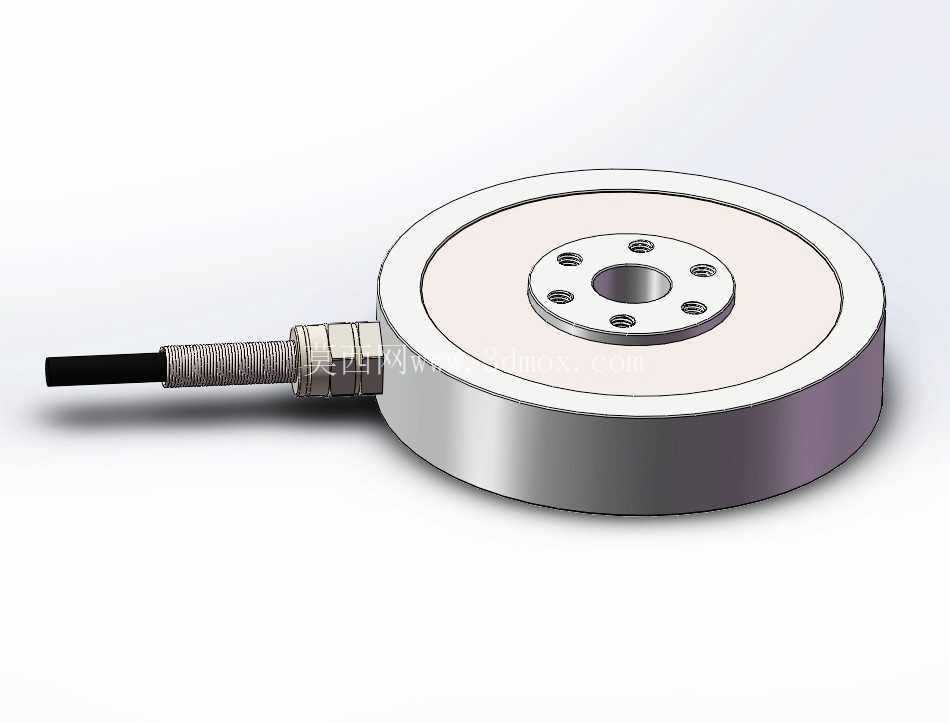

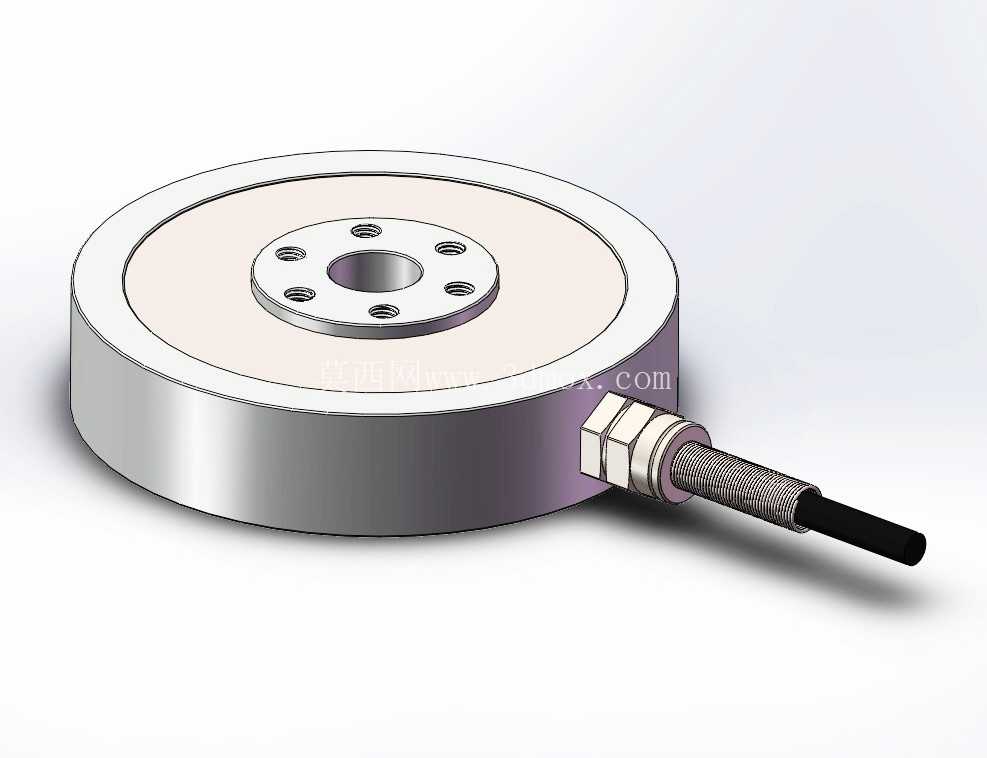

　　这款盘式复合力检测单元，在工业现场的力值校验、装配压装、测试台架搭建场景中有着极高的适配性，区别于单轴力传感器仅能采集单一方向载荷的局限，它可以同时完成轴向称重载荷与周向扭矩载荷的同步采集，避免了多传感器拼接安装带来的同轴度误差、信号同步偏差问题。从结构设计逻辑来看，主体采用扁平圆盘式本体，核心应变区集成在圆盘内部的弹性体结构上，出线端采用侧置航插配合金属护套线缆的结构，既保证了信号传输的屏蔽性能，也避免了轴向出线带来的安装空间干涉问题，适配狭小安装空间内的集成需求。安装端面上的中心通孔配合周向均布的6个安装螺孔，可直接与被测轴系、加载法兰做同轴对接，安装时仅需保证对接面的平面度公差在0.02mm以内，

　　即可避免附加弯矩带来的测量误差，安装边界上，本体的厚度尺寸控制在较薄的区间，不会过多占用轴系的轴向安装空间，对于改造类的测试台架而言，不需要大幅改动原有轴系的支撑结构即可完成加装。在实际应用中，这类传感器常被用于自动化拧紧设备的扭矩与轴向压力同步监测、材料扭转试验机的载荷采集、机器人关节末端的力反馈单元，以及起重设备的超载保护与偏载检测场景，弹性体采用合金钢材经整体调质处理，表面做硬质阳极氧化与镀镍防护，可适配车间内多油污、轻度腐蚀的常规工业环境，出线端的密封结构可达到常规工业防护等级，避免切削液、粉尘进入本体内部影响应变片的采集精度。建模过程中，弹性体的薄壁应变区做了等强度结构优化，保证不同载荷下的应变输出线性度，

　　安装螺孔的位置度公差严格按照轴系对接的标准设计，中心通孔的尺寸可适配不同直径的穿过式轴系安装需求，线缆根部的防弯折护套结构，可避免设备运行过程中线缆反复弯折导致的线芯断裂问题，整体结构没有多余的冗余设计，所有特征都围绕测量精度提升、安装便捷性优化、环境适应性增强三个核心方向展开，对于做测试设备开发、自动化产线力控集成的工程师而言，该结构可直接作为选型参考，也可根据实际载荷量程调整弹性体的壁厚参数，适配不同的测量范围需求。
