Arduino操纵杆限位导向结构设计

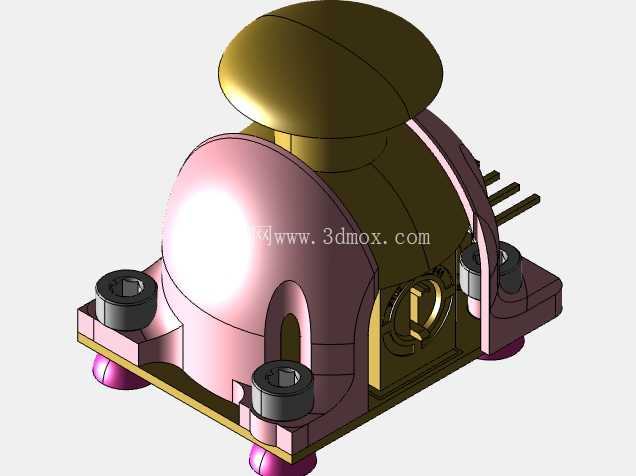

　　在嵌入式控制、小型实验台操控、桌面级人机交互装置的搭建场景中，操纵杆的行程限位与导向精度直接影响操作手感与控制信号的稳定性，这款适配Arduino平台的操纵杆导向结构，正是针对常规开源操纵杆无明确行程边界、操作时易出现杆体偏移晃动的痛点做的定向优化设计。从结构功能来看，该导向件通过包覆式的腔体约束操纵杆的摆动范围，顶部的半球形操作帽预留了充足的手指接触面积，底部的安装法兰设置了四个带衬套的固定孔位，可直接通过标准紧固件安装在操纵杆的安装基板上，安装时无需对原有操纵杆的电路部分做改动，仅需将导向件的中心通孔对准操纵杆的杆体轴心，锁紧固定螺栓即可完成装配，适配市面上绝大多数常见的开源模拟操纵杆模块的安装孔距。

　　设计过程中优先考虑了操作的顺滑度与限位的可靠性，导向腔体的内壁做了圆弧过渡处理，避免杆体摆动到极限位置时出现卡滞，腔体的开口角度经过反复校核，刚好匹配操纵杆的额定摆动角度，既不会因为开口过小限制正常操作行程，也不会因为开口过大失去限位约束作用，能够有效避免操作时用力过度导致的操纵杆电位器损坏问题。底部的支撑脚做了等高处理，安装后与基板之间预留了0.8mm的间隙，避免装配时压伤操纵杆板面上的贴片元件，两侧的走线槽位可以方便操纵杆的连接线从侧面引出，不会被导向件的底座压住线材造成绝缘层破损。从实际使用场景来看，这款导向结构既可以用在学生做嵌入式课程设计的操控装置上，也可以适配小型遥控设备、桌面级机械臂的手动控制端，

　　甚至可以改装在工业设备的辅助操作手柄上，用来提升操作的精准度，减少误触概率。结构的壁厚设置均匀，主体壁厚1.5mm，既保证了足够的结构强度，不会因为频繁操作出现开裂变形，也不会因为壁厚过大造成材料浪费，不管是采用3D打印做小批量试制，还是开模做注塑生产都有很好的工艺适配性，安装完成后整体突出基板的高度为22mm，不会占用过多的安装空间，在紧凑的操控面板布局中也能灵活布置。
