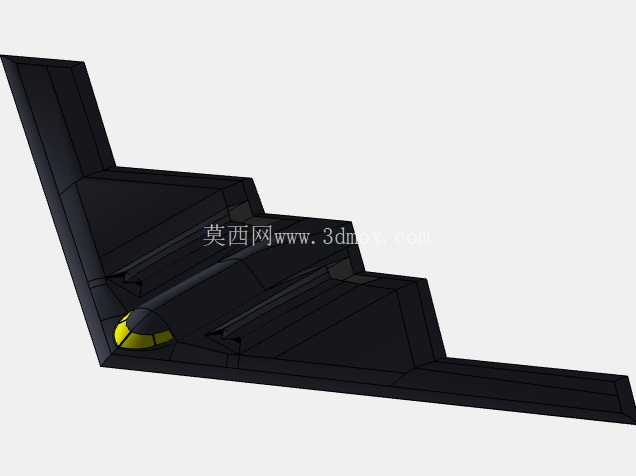

飞翼布局隐身飞行器三维结构设计

　　本次完成的飞翼布局飞行器结构设计，核心围绕低可探测性气动构型展开，在结构排布阶段优先考虑翼身融合体的连续曲面过渡，全程规避直角、直边等强雷达反射结构，将机身与机翼作为一体化承力结构进行拓扑优化，减少传统飞机构型中机身、机翼衔接处的结构应力集中点，同时降低整机雷达散射截面积。从实际应用场景出发，这类构型目前主要适配长航时突防类航空任务，无垂尾的布局设计一方面能大幅降低侧向雷达反射信号，另一方面可减少飞行过程中的多余气动阻力，提升亚音速飞行阶段的升阻比，在相同燃油载荷下能获得更长的巡航半径。设计过程中首先确定整机的翼展与机身长度比例，将翼根厚度控制在合理区间，既保证内部有足够空间布置航电舱、动力舱与载荷舱，

　　也避免翼身过渡段过厚带来的气动阻力增量。座舱段采用埋入式设计，座舱盖边缘做锯齿化修型，与周边蒙皮形成连续的导电过渡面，避免座舱腔体形成强雷达反射源；动力系统进气道布置在机身上表面，利用飞翼上表面的气动遮蔽效应，降低地面雷达与前方入射雷达对发动机叶片的探测概率，尾喷口同样采用上置修型结构，将高温排气与上表面流经的冷空气快速混合，降低红外信号特征。在结构安装边界的考量上，整机起落架舱、载荷舱的舱门边缘全部做平行锯齿设计，所有舱门闭合后与周边蒙皮的阶差控制在毫米级，保证整机气动表面的连续性，避免局部阶差带来的气流分离与额外雷达反射。机翼后缘采用多段折线设计，将前后缘的雷达反射波瓣控制在极窄的非威胁方向，

　　同时兼顾不同飞行迎角下的舵面操纵效率，由于取消了传统垂尾，航向操纵依靠机翼后缘的开裂式阻力舵实现差速控制，设计阶段反复调整阻力舵的开裂角度与作动行程，平衡低速起降阶段的航向稳定性与高速巡航阶段的操纵灵敏度。蒙皮分块阶段全部按照平行原则划分接缝，所有接缝走向与机翼前后缘保持平行，避免出现垂直于雷达入射方向的长直缝隙，同时在蒙皮接缝处预留导电密封件的安装槽位，保证整机导电连续性。内部承力框采用翼身融合一体化设计，将主起落架安装点、发动机安装节、翼梁承力点整合在同一组主承力框上，减少分散承力结构带来的重量增量，重心布置在整机平均气动弦长的30%位置，保证无尾布局下的纵向静稳定性，避免飞行过程中出现难以配平的俯仰力矩。
