航空用半硬壳式桁条机身筒段结构设计

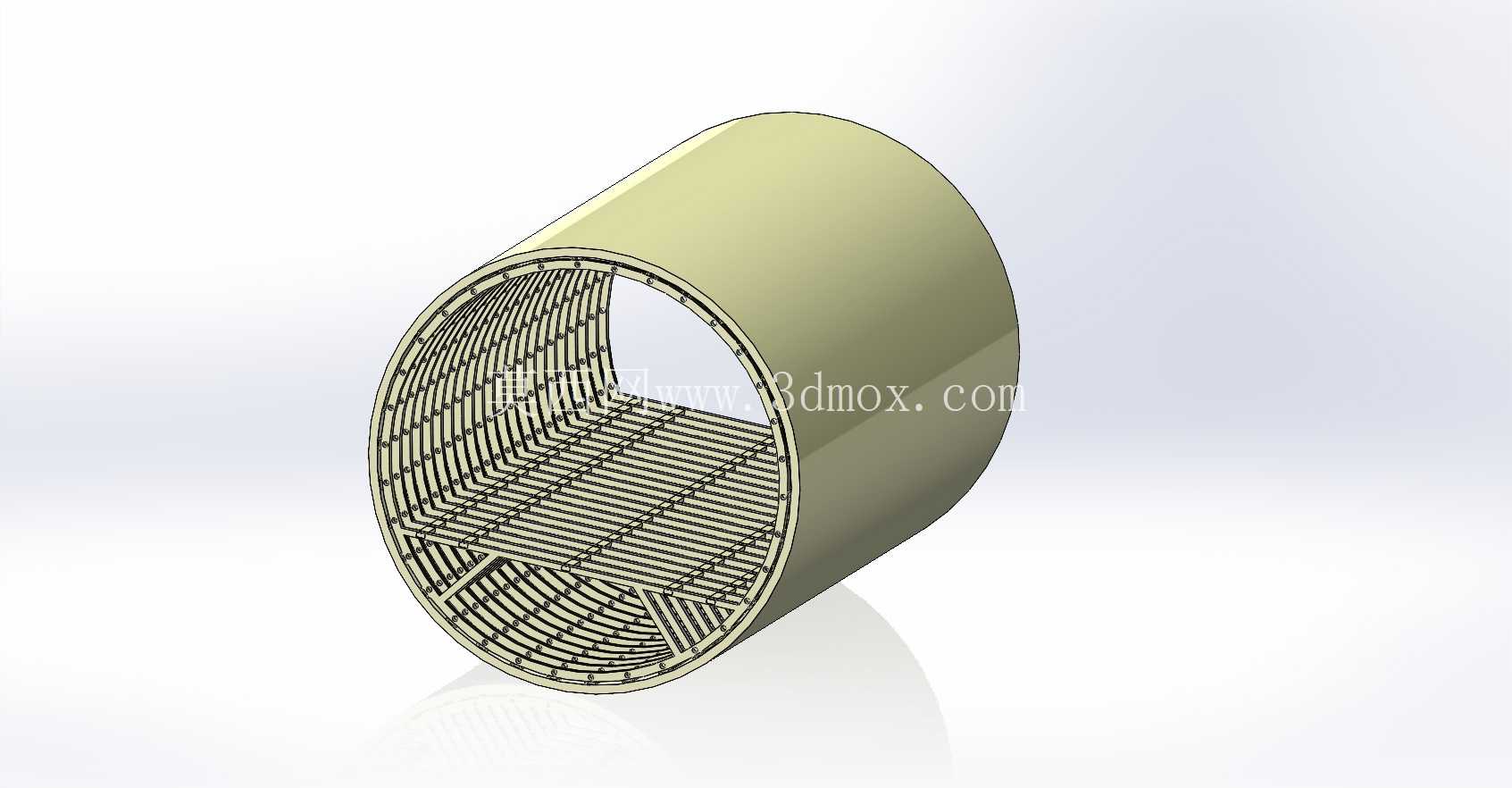

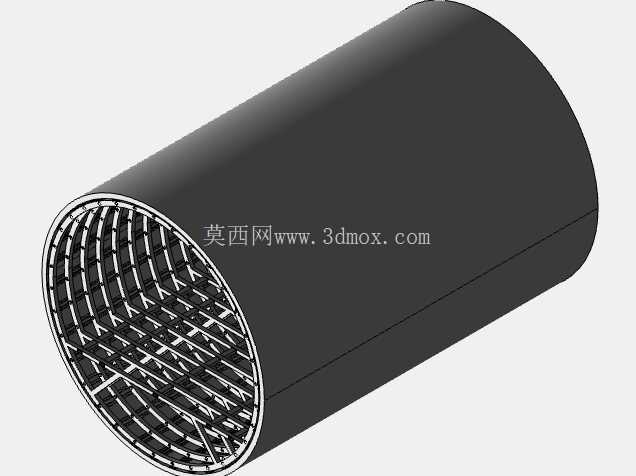

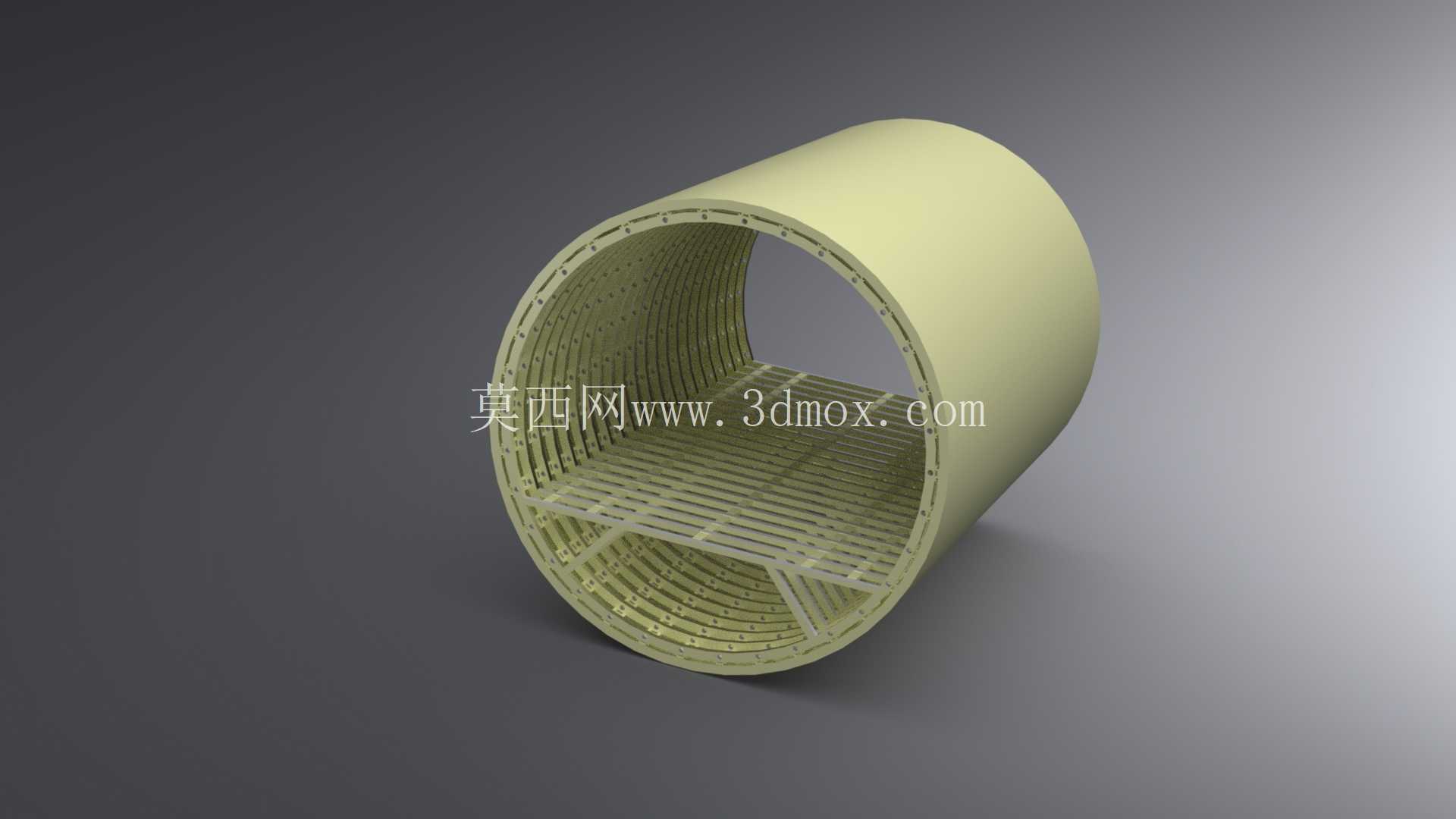

　　该桁条机身结构属于航空飞行器半硬壳式机身的典型筒段设计，主要应用于通用航空固定翼飞机的中机身核心承力区段，承担飞行过程中的气动载荷、机身内部设备挂载载荷以及起降阶段的交变冲击载荷，是连接机翼、尾翼与座舱段的核心受力构件。从结构构型来看，整体采用等直径圆筒形薄壁壳体作为基础外形，内部沿周向均匀布置纵向桁条构件，配合环形隔框形成网格状承力骨架，蒙皮与内部骨架通过共固化或机械连接形成整体受力体系，这种设计能够在严格控制结构重量的前提下，最大化提升筒段的抗弯、抗扭刚度，避免薄壁蒙皮在高速气流压差作用下发生失稳变形。设计过程中优先遵循等强度设计原则，纵向桁条的截面尺寸沿筒段轴向根据弯矩分布做渐变处理，在机翼对接、

　　主起落架安装等集中载荷作用区域，适当加密桁条排布并增加局部隔框的壁厚，将集中载荷通过扩散结构均匀传递到整个筒段承力面上，避免局部应力集中导致的结构失效。外形尺寸方面，筒段内径根据座舱布置、内部管线敷设以及燃油箱安装空间需求确定，外径与前后机身对接段保持同轴度公差在0.2mm以内，两端预留标准对接法兰边，法兰边上的连接孔位按照HB航空标准件的排布规范设计，能够与相邻机身段实现无修配装配，筒段侧壁预留的开口位置做了局部加强边框设计，开口边缘的应力集中系数控制在1.2以内，满足舱门、设备检修口的安装强度要求。从实际使用场景来看，这种桁条式机身结构相比纯硬壳式结构重量降低18%左右，同时具备更好的损伤容限，

　　单根桁条发生局部损伤时不会导致整个筒段结构瞬间失稳，能够满足通用类飞机20000飞行小时的结构寿命要求，内部的网格状骨架同时可以作为机载设备、电缆、液压管路的安装依托，不需要额外布置大量安装支架，进一步压缩了机身内部的无效结构重量。建模过程中对桁条与蒙皮的连接区域做了细节简化，保留了主要承力特征，省略了紧固件、密封层等非核心结构细节，既能够满足总体结构强度仿真的模型精度要求，也可以作为机身装配工艺设计、地面工装夹具设计的基础参考模型，筒段的形位公差、安装边界尺寸完全按照通用航空小型飞机的设计规范设定，可直接用于原理验证阶段的方案迭代。
