Creo倒圆角特征局部终止操作教学案例

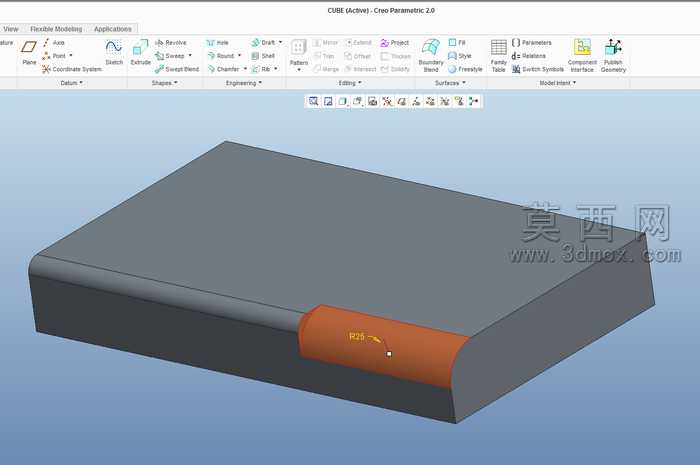

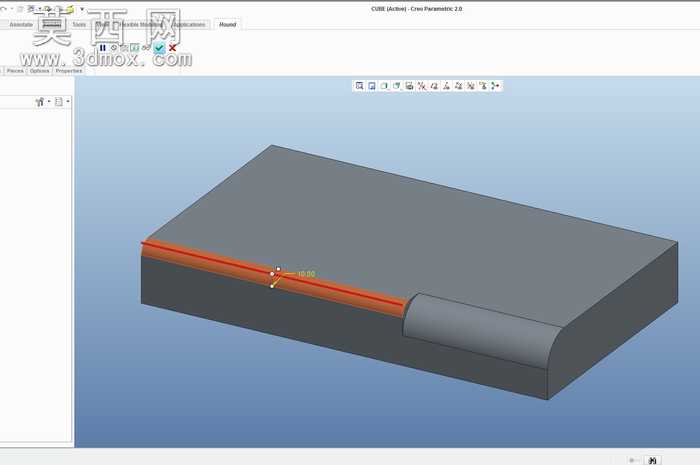

本案例围绕Creo参数化建模环境下的倒圆角特征局部终止操作展开，完整呈现了基础长方体实体上局部倒圆角的建模全流程。建模起始阶段首先创建规整的长方体基础实体，通过拉伸特征生成尺寸精准的六面体基体，保证基体各平面平整、边线规整，为后续倒圆角特征的创建提供稳定的几何参考。进入倒圆角特征创建环节后，首先选定长方体的一条长边作为倒圆角放置参考，设定统一的圆角半径参数，此时系统默认会沿整条选定边线生成连续的等半径圆角，而本案例的核心需求是仅在边线的指定区段生成圆角，其余区段保留原始直角棱边，这就需要用到倒圆角特征的终止控制功能。操作过程中，在倒圆角特征的操控面板中找到终止参考设置选项，通过在边线上指定终止位置的参考点或者参考平面，将圆角的延伸范围截断，让圆角仅在设定的区段内生成，被截断的位置会自动生成圆角与原始棱边的过渡衔接面，保证几何拓扑的连续性，不会出现破面或者几何重叠的问题。从模型展示效果来看，完成局部终止设置后的圆角区段过渡顺滑，圆角面与相邻的长方体平面保持相切连续，终止位置的端面与原始棱边精准衔接，没有出现几何变形或者尺寸偏差。整个建模过程严格遵循参数化设计逻辑，所有的圆角半径、终止位置参数都可以通过参数面板进行后续调整，修改参数后模型会自动更新重构，无需重复进行特征创建操作，充分体现了Creo参数化建模的便捷性。在材质与视觉呈现方面，案例中的模型采用了统一的哑光金属质感材质，不同特征区域通过色彩区分来突出显示倒圆角区段，让学习者可以清晰分辨圆角的生成范围与终止边界，界面中的特征树与参数面板同步展示了操作过程中的参数设置项，能够帮助学习者快速掌握倒圆角终止控制的操作逻辑，理解参数引用与特征范围控制的核心原理，避免在后续建模中出现圆角过度延伸、特征范围不符合设计要求的问题，掌握该技巧后可以灵活处理各类零件上的局部倒圆角需求，提升建模效率与模型的精准度。
