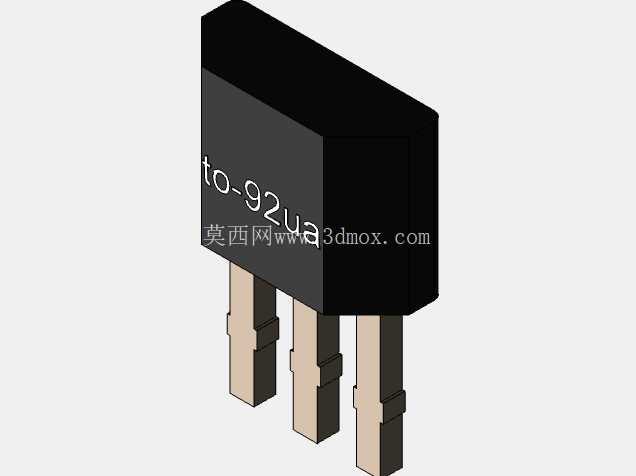

这款直插封装的磁敏元件,是面向小电流磁信号检测场景开发的分立器件,日常多被集成在各类需要非接触式位置感知、磁场强度检测的电路模块中,小到家电的转速检测单元、工业设备的限位触发模块,大到电动车的转把调速结构、智能仪表的磁信号采集端,都能见到同类型封装器件的身影。从结构设计来看,这款元件采用经典的TO-92UA直插封装形式,主体塑封部分做了棱角切边处理,既能够在批量插件作业时适配自动插件机的料道定位要求,也能避免传统方正封装在插装时出现的引脚对位偏移问题。三根平行引出的引脚做了分段式结构设计,靠近塑封本体的引脚段做了加宽处理,能够在波峰焊过程中增大焊锡的附着面积,降低虚焊风险;引脚末端做了收窄处理,能够轻松穿过PCB板上0.
8mm标准孔径的安装孔,不需要额外扩孔作业,适配常规单面板、双面板的插装工艺要求。在安装边界上,这款元件的塑封本体高度控制在常规直插元件的通用尺寸范围内,引脚中心距完全符合TO-92封装的行业通用标准,设计PCB封装时可以直接套用通用TO-92封装库,不需要单独调整焊盘间距与丝印轮廓,能够大幅缩短硬件开发阶段的封装绘制周期。从功能特性来看,这款线性霍尔元件可以根据周边磁场强度的变化输出连续变化的电压信号,不同于开关型霍尔仅能输出高低电平的特性,它能够实现磁场强度的线性感知,在需要连续检测位移、角度、电流大小的场景中,不需要额外增加信号转换电路就可以直接接入ADC采集端口,简化外围电路的设计复杂度。建模过程中严格还原了实物的倒角细节、
引脚的阶梯结构以及塑封表面的标识区域,引脚的伸出长度、塑封本体的壁厚都按照实物样品的实测尺寸做了1:1还原,既可以用于硬件开发阶段的PCB3D布局校验,检查元件与周边结构件是否存在干涉,也可以用于教学演示场景中直插电子元件的结构展示,帮助初学者理解分立器件的封装构成。在实际选型应用中,这类直插霍尔元件不需要额外的固定结构,仅靠引脚焊接就可以完成本体固定,在振动幅度不大的应用场景下完全可以满足可靠性要求,如果是在高振动的工业场景中使用,也可以在塑封本体与PCB之间增加少量红胶固定,进一步提升连接强度。
