离心泵螺旋形压水室蜗壳结构设计

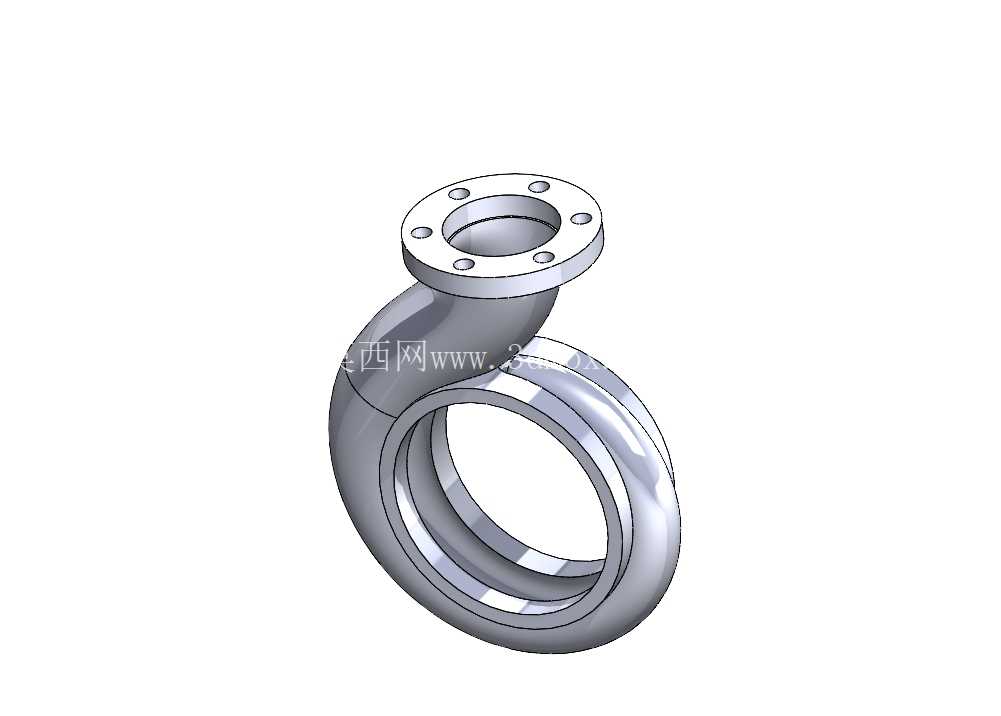

　　该蜗壳作为离心泵核心过流部件，承担着汇集叶轮甩出流体、将流体动能转化为压力能、消除流体环量的核心作用，广泛应用于清水输送、化工介质输送、市政给排水、暖通循环等离心泵作业场景，是决定泵组运行效率、振动噪声水平的关键结构件。从结构设计逻辑来看，该蜗壳采用螺旋形流道构型，螺旋段截面沿流体旋转方向逐步扩大，匹配叶轮出口的流体流量分布规律，避免流道内出现局部涡流、脱流等损失，流道型线全程顺滑过渡，无突变折角，尽可能降低流体沿程摩擦损失与局部冲击损失。顶部设置带螺栓孔的圆形法兰连接结构，法兰端面加工有密封面，可通过螺栓与泵体出口管路实现刚性连接，法兰均布的螺栓孔可保证连接受力均匀，避免运行过程中出现介质泄漏；蜗壳的环形开口端为与叶轮腔体、

　　泵盖配合的安装止口，止口尺寸与叶轮外径、泵盖定位尺寸匹配，装配时可保证蜗壳与叶轮的同轴度，避免叶轮与蜗壳内壁出现刮擦。设计过程中需重点控制流道的断面面积变化率，螺旋段每个计算断面的面积需对应叶轮出口的过流量，保证流体在蜗壳内的流速保持恒定，降低水力损失；同时蜗壳的壁厚需满足额定工作压力下的强度要求，兼顾铸造工艺性，避免出现壁厚突变导致的铸造缺陷，外壁过渡圆角需符合铸造拔模要求，降低生产加工难度。安装边界方面，蜗壳的法兰连接尺寸需匹配对应管路的法兰标准，止口定位尺寸需与泵体、叶轮的配合公差符合机械设计规范，整体外形轮廓需适配泵组的整体安装空间，避免与周边管路、支架出现干涉。实际运行中，蜗壳的流道光洁度会直接影响泵组效率，建模时已预留后续机加工的余量基准，可直接用于铸造工艺开模、结构受力仿真、流体动力学仿真分析，为离心泵整机的性能优化提供精准的结构基础。
