离心泵半开式五叶片水力叶轮结构

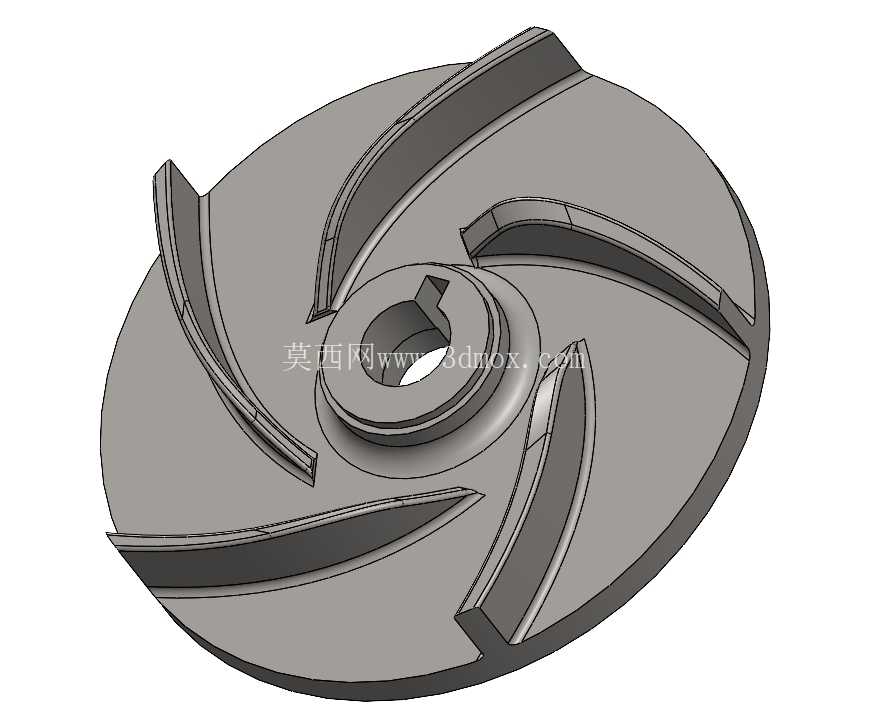

　　这款叶轮是离心泵核心过流做功部件，主要适配单级单吸悬臂式离心泵结构，常见应用在民用给排水、工业循环水输送、中小型暖通空调水循环、轻度污水介质输送等场景，是将电机输入的机械能转化为输送介质压力能与动能的核心执行零件。从结构设计来看，采用半开式五叶片布局，相比闭式叶轮，半开式结构流道更通畅，对介质内少量细小纤维、颗粒杂质的通过性更好，不容易出现流道堵塞问题，同时相比全开式叶轮，叶片与泵腔配合的间隙控制更易实现，容积效率损失更小，兼顾了抗堵塞能力与水力效率表现。叶轮中心设置带键槽的轴孔结构，键槽采用标准平键配合尺寸，能够与泵轴实现周向固定，传递电机输出的扭矩，轴孔端部的凸台结构用于配合轴端锁紧螺母，实现叶轮的轴向定位，避免运行过程中叶轮出现轴向窜动，碰擦泵体或泵盖的密封端面。叶片采用后弯式空间扭曲型线设计，型线曲率沿径向从轮毂处到轮缘处逐步变化，进口边做了圆角修型处理，能够降低介质进入叶轮流道时的冲击损失，减少叶轮进口处的涡流与脱流现象，提升泵的气蚀性能，降低运行过程中的振动与噪声水平。从安装边界来看，叶轮的轮毂轴向长度匹配标准离心泵泵腔的轴向安装尺寸，轮缘外径与泵体蜗壳的内壁间隙控制在合理范围，间隙过大会导致介质回流严重，降低泵的整体效率，间隙过小则容易因为加工装配误差或者运行过程中的轴窜动，出现叶轮与泵体碰擦的故障。叶片的出口安放角经过水力计算优化，能够在额定转速下匹配设计流量点的扬程要求，叶片出口边的厚度做了减薄处理，减少介质流出叶轮流道时的尾迹损失，提升流动的均匀性，降低蜗壳内的水力脉动。在实际选型适配过程中，这类叶轮需要匹配对应功率的电机转速，不同转速下叶轮的切削量有严格的计算依据，不能随意切削叶轮外径来改变工况点，否则会破坏叶片出口的型线，导致效率骤降，同时还会出现轴功率过载的风险。叶轮的后盖板侧设置有平衡孔结构？不对，这款半开式叶轮没有后盖板，是通过叶片背面的副叶片结构来平衡轴向力，副叶片随叶轮同步旋转时，会在叶轮背面形成一个低压区，抵消部分介质作用在叶轮正面的轴向推力，降低泵轴两端轴承的轴向载荷，延长轴承的使用寿命。在建模过程中，叶片的型线需要通过水力设计的木模图进行点位拟合，不能简单用直纹面直接生成，否则会导致实际水力性能与设计值出现较大偏差，轮毂与叶片的连接处做了大圆角过渡处理，避免应力集中，同时减少介质在转角处的流动死区，降低局部磨损的风险。这类叶轮通常可以采用铸铁、铸钢或者工程塑料材质加工，不同材质适配不同的输送介质，铸铁材质成本较低，适配清水类无腐蚀介质，铸钢材质强度更高，适配有一定压力或者含少量颗粒的介质，工程塑料材质则适配有弱腐蚀性的介质场景。安装时需要注意键槽与泵轴平键的配合间隙，过大会导致运行过程中出现冲击异响，过小则会导致装配困难，叶轮锁紧螺母的拧紧力矩需要符合对应泵型的规范要求，拧紧后需要手动盘车检查叶轮转动是否灵活，有没有碰擦卡滞的情况，确认无误后再进行后续的密封件与泵盖装配。
