离心泵封闭式叶轮结构三维建模

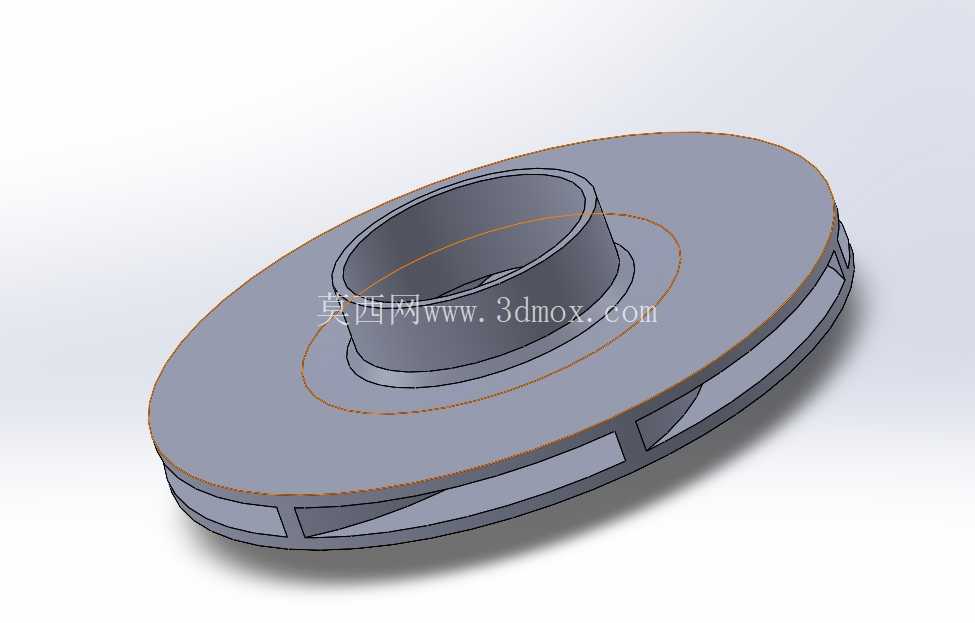

　　在流体输送系统的核心部件设计中，闭式叶轮是离心泵实现能量转换的关键结构，这类带前后盖板的叶轮结构，相比开式、半开式叶轮拥有更高的容积效率，更适合输送清水、低粘度洁净流体的工况场景，广泛应用在民用供水、工业循环水系统、暖通空调水循环、中小型化工洁净介质输送等场景中。从结构设计逻辑来看，该叶轮采用后弯式叶片布局，叶片被夹在前后圆形盖板之间，前盖板设置中心进水口的凸台结构，用于和泵体的进水腔道配合形成密封的进水流道，后盖板中心设置轮毂安装位，用于和泵轴配合传递扭矩，这种封闭的流道结构可以最大程度减少流体在叶轮内的泄漏损失，提升泵的运行效率。设计过程中需要重点控制几个安装边界尺寸：首先是进水口凸台的外径与轴向高度，

　　这个尺寸直接决定了和泵体进水段的配合间隙，间隙过大会增加回流损失，间隙过小则容易在装配、运行振动时出现摩擦刮蹭；其次是叶轮的最大外圆直径，这个尺寸和泵壳的蜗室内径匹配，直接决定了泵的额定扬程参数，外圆尺寸偏差过大会直接导致泵的性能曲线偏离设计值；第三是后盖板轮毂的内孔直径与键槽尺寸，需要和泵轴的配合公差匹配，通常采用过渡配合保证扭矩传递的可靠性，同时要控制轮毂的轴向突出长度，避免和机械密封、轴承端盖出现装配干涉。叶片的型线设计采用空间扭曲曲面，从进水口处的轴向延伸逐步过渡到出水口处的径向延伸，这种曲面设计可以让流体在流道内平稳转向，减少水力冲击损失，降低运行过程中的噪音与振动。前后盖板的厚度设计需要兼顾强度与流道过流面积，

　　盖板过厚会挤占流道空间降低过流能力，盖板过薄则在高速旋转、流体压力作用下容易出现变形，尤其是在高扬程泵的设计中，需要校核盖板在额定转速下的结构强度，避免运行中出现盖板开裂的故障。在实际选型适配中，这类闭式叶轮不能用于输送含大颗粒杂质、高浓度纤维的介质，否则容易出现流道堵塞，且磨损速度会远高于开式叶轮，但在洁净流体输送场景下，其稳定的效率表现、较低的轴向力平衡设计难度，使其成为中小功率离心泵的首选叶轮结构。建模过程中需要重点保证叶片与前后盖板的结合处完全相切过渡，避免出现直角台阶，否则实际运行时会在台阶处形成涡流，不仅降低效率，还会在长期运行中出现局部气蚀，缩短叶轮的使用寿命。
