工业级交流稳压供电柜体结构设计

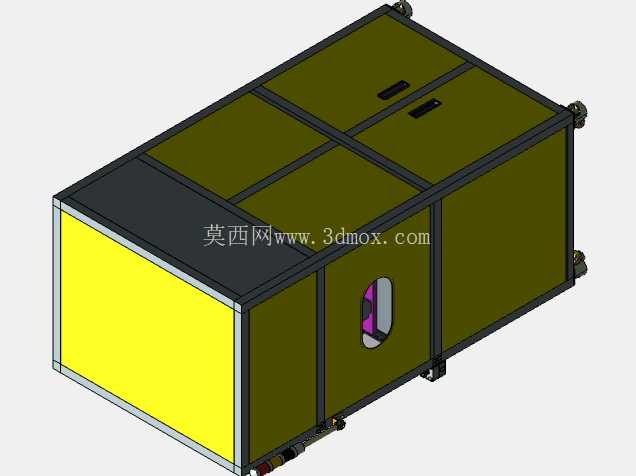

　　这款交流稳压供电柜体的三维结构设计，核心面向工业生产车间、精密加工产线、实验室测试区域这类对供电电压稳定性有严苛要求的场景，这类场景中电网电压波动容易造成精密加工设备主轴转速失准、测试仪器数据漂移、生产线PLC控制逻辑误触发等问题，该稳压装置可实时对输入侧的电压波动进行补偿调整，输出稳定的额定交流电压，为后端负载提供可靠的供电保障。从结构设计思路来看，整体采用框架式拼接结构，外部框架选用标准型钢折弯焊接成型，兼顾结构刚性与组装便捷性，框架外侧的护板做了分块设计，顶部设置两块可拆卸的检修盖板，日常运维时无需拆解整体柜体，仅需打开对应位置盖板即可完成内部稳压模块、接线端子的检查与更换，大幅降低后期运维的拆装工作量。

　　柜体正面预留了带观察窗的操作检修门，观察窗采用高透耐冲击的透明材质，无需开门即可直观查看内部核心元件的运行状态，门体与框架之间做了密封压边处理，可阻挡车间内的金属粉尘、切削液雾气进入柜体内部，避免内部电气元件出现积尘短路、腐蚀老化的问题。柜体底部预留了标准的安装固定孔位，可直接通过膨胀螺栓固定在水泥地面或者型钢安装基座上，底部同时预留了线缆穿入的格兰头安装位，强电输入、输出线缆可从底部独立穿入柜体，强弱电走线区域做了物理分隔，避免强电线路对弱电采样信号造成电磁干扰。柜体侧面设置了内嵌式的搬运吊装位，配合底部可选配的重载脚轮，可满足车间内短距离移位、就位调整的需求，脚轮自带锁止结构，就位后可锁定避免柜体出现意外滑移。从安装边界来看，

　　柜体设计时预留了足够的周边散热空间，柜体背部与墙面的安装间距不小于300mm，保证内部稳压模块工作时产生的热量可通过自然对流顺利散出，两侧预留不小于500mm的操作空间，满足开门检修、元件更换的操作需求。整体结构做了等电位接地设计，框架、门板、内部安装板之间均设置了接地跨接线，可避免柜体外壳出现感应带电的安全隐患，所有外露的金属结构件表面均做了防静电喷塑处理，适配工业车间的复杂使用环境。
