视力检查用工业检测设备框架结构设计

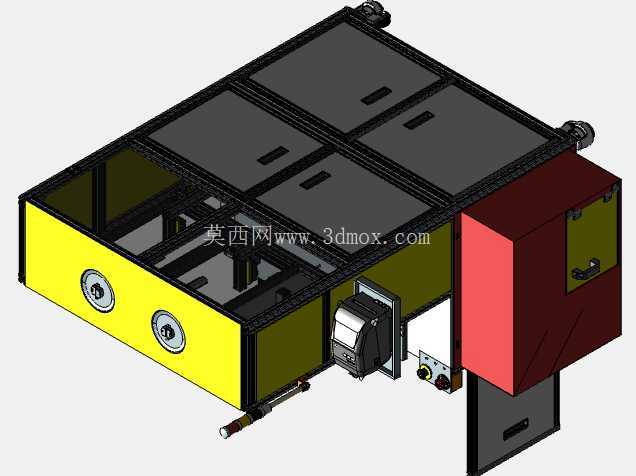

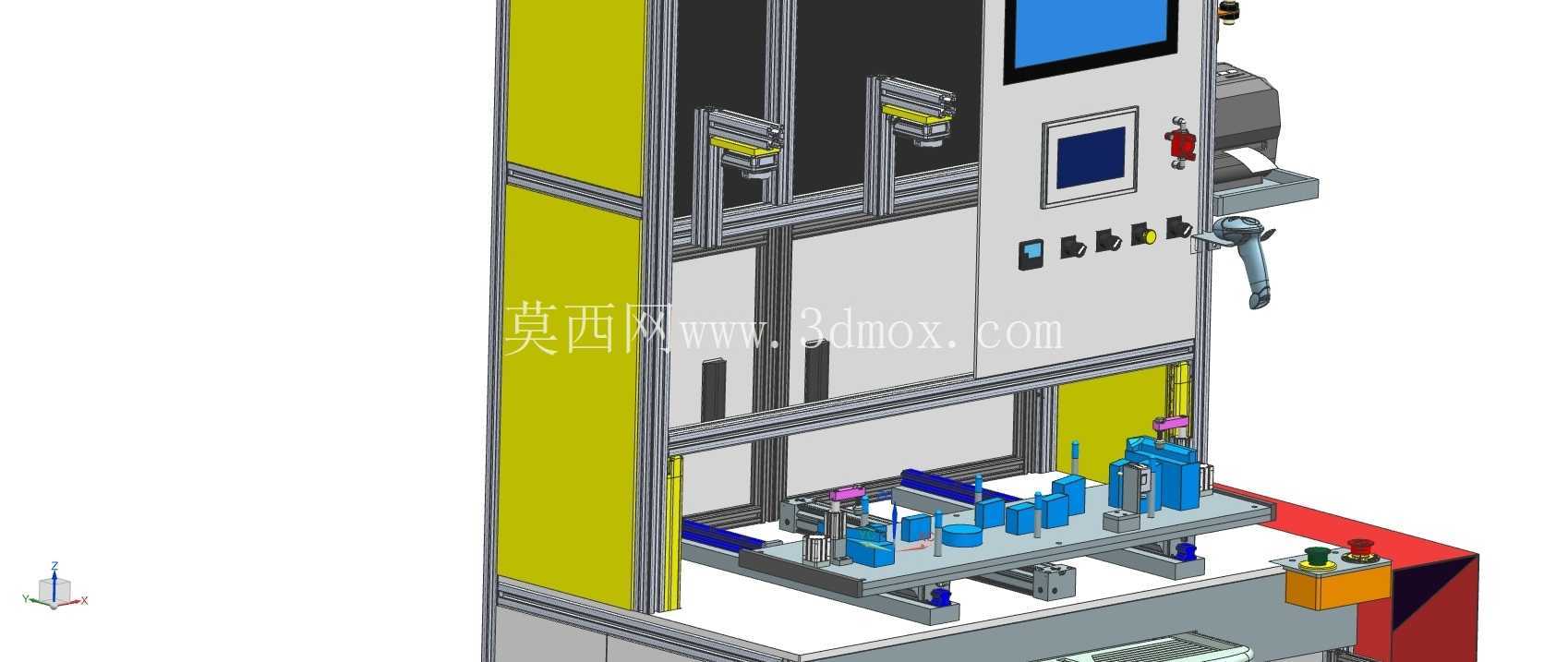

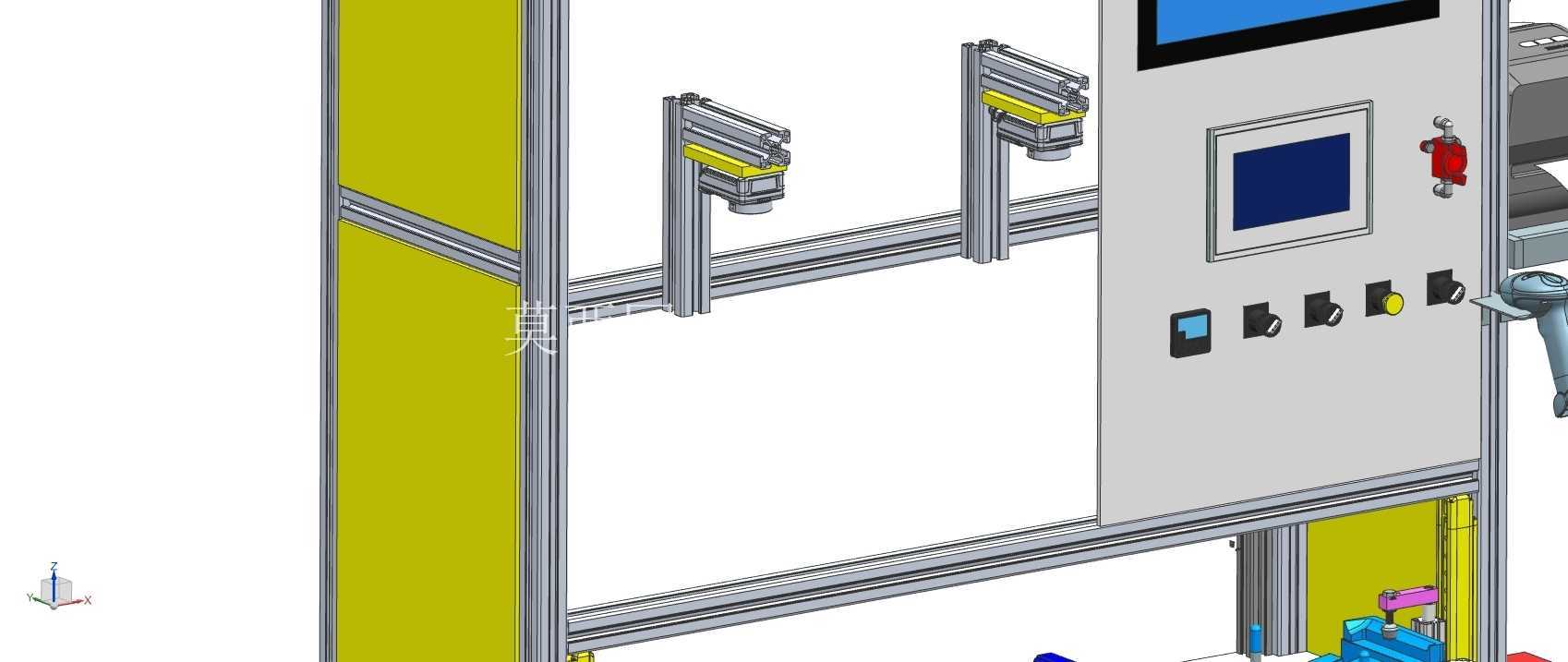

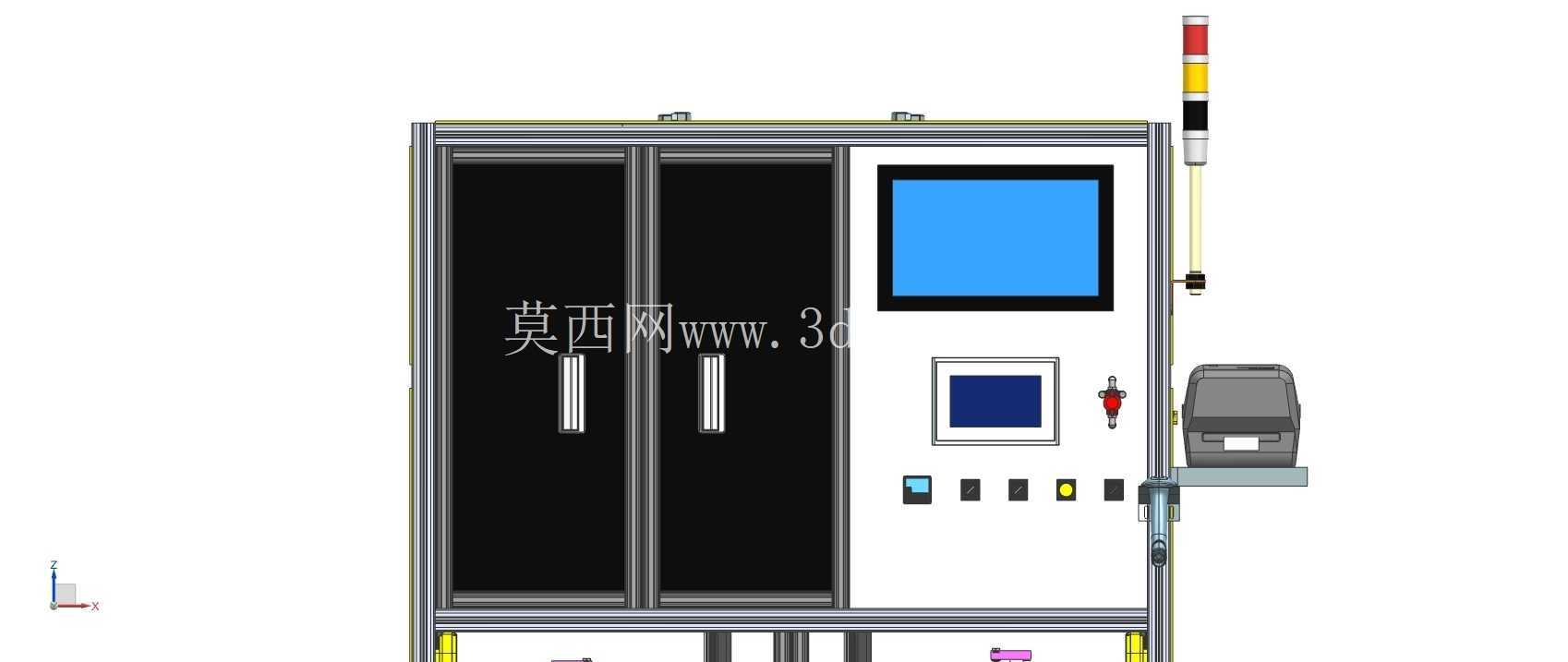

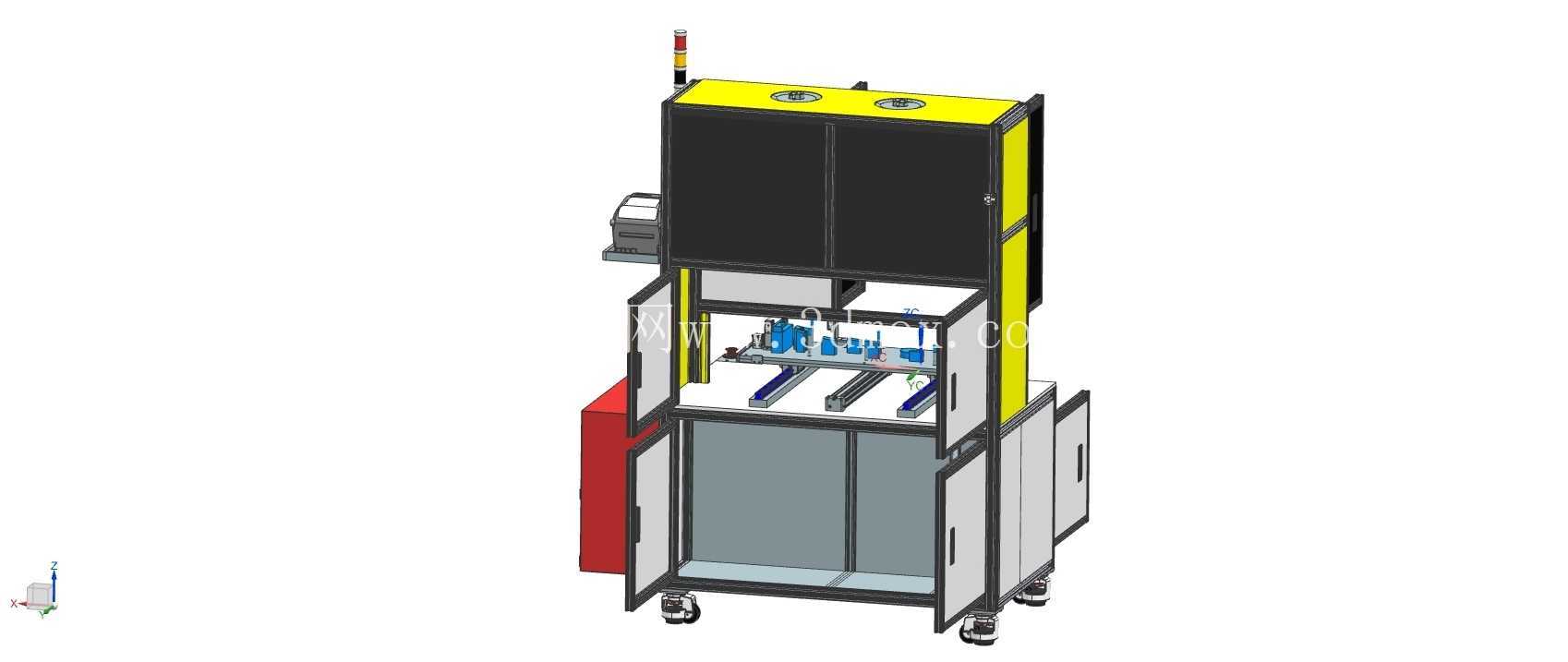

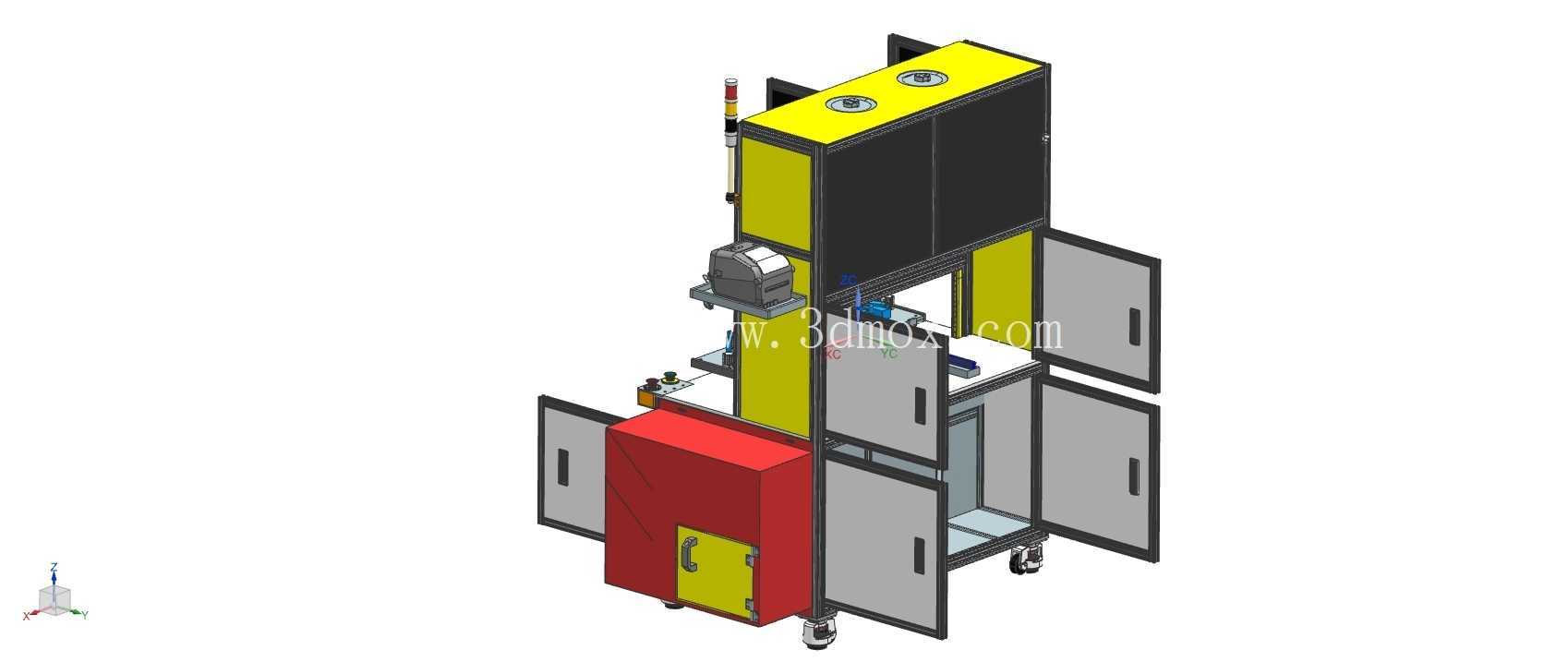

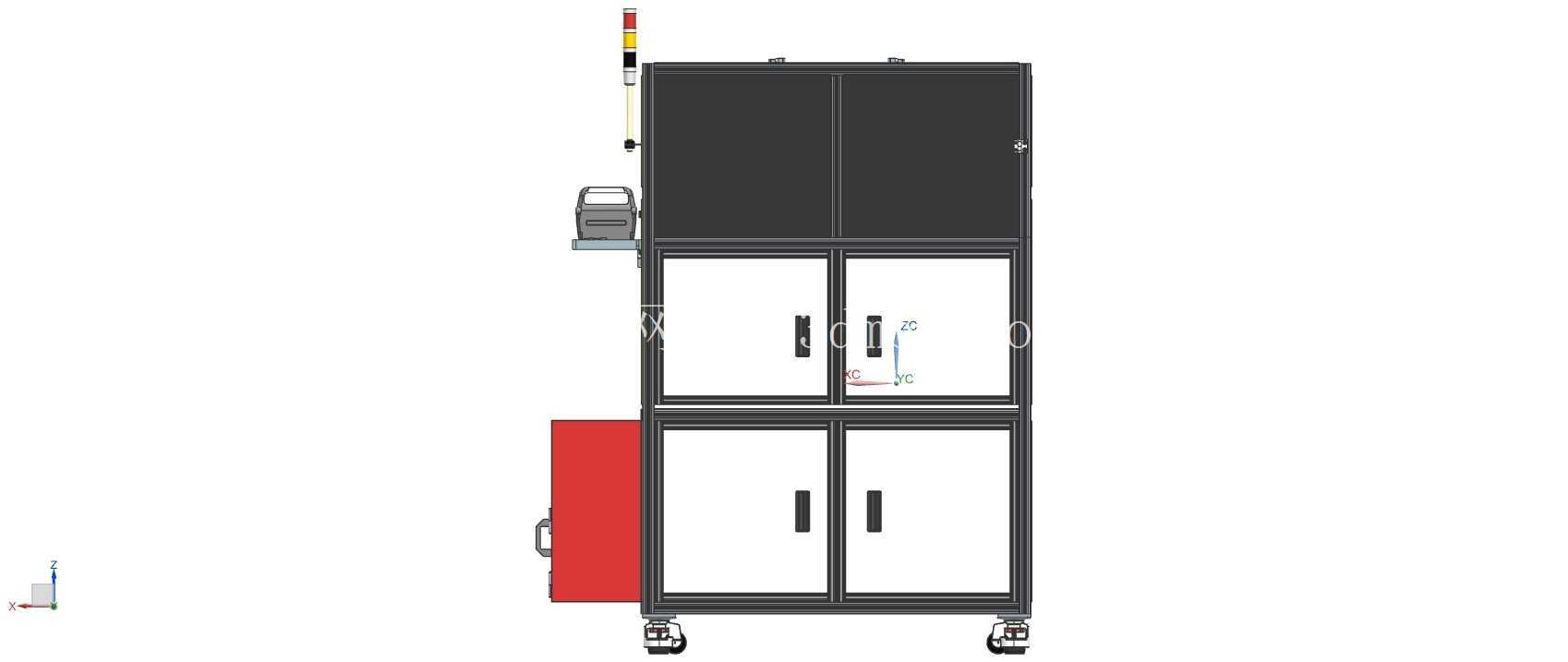

　　这套结构方案面向工业级视觉检测场景落地，核心承载视力检查相关的光学检测组件、电控模块与操作单元，整体采用铝型材拼接框架作为主体受力结构，兼顾后期改装拓展性与现场安装的便捷性。从安装边界来看，框架整体采用模块化拼接设计，底部预留可调脚轮安装位，既可以满足车间内短距离移位需求，也可以通过脚杯调平实现固定工位的稳定放置，整体外轮廓适配常规工业车间2米标准通道的转运要求，无需额外拆解即可通过常规厂区门洞。设备主体的功能分区做了明确的物理隔离，正面黄色面板区域预留两个光学镜头安装孔位，孔位周边做了沉台设计，可直接固定工业镜头与环形光源，安装面的平面度公差控制在0.1mm以内，避免镜头安装后出现光轴偏移问题；侧面红色柜体为独立电控仓，内部预留了PLC、开关电源、继电器等电气元件的安装导轨位置，柜体与主框架之间做了密封胶条预留槽，可满足车间常规粉尘环境下的IP54防护要求，电控仓侧面开设散热通风孔，孔位内侧预留防尘网安装卡槽，避免长期运行过程中积尘影响电气元件寿命。主框架上方的盖板采用分体式拼接设计，每块盖板都预留了嵌入式拉手安装位，日常维护时无需拆解整体框架，仅需掀开对应区域的盖板即可完成内部线缆梳理、组件更换操作，盖板下方的型材槽内可直接布设拖链与线缆，所有走线都隐藏在型材内部，避免外部线缆剐蹭带来的安全隐患。设备正面偏下位置预留了人机交互组件的安装位，可适配7-10寸工业触摸屏与操作按钮盒，安装位的倾斜角度做了15度仰角设计，符合站立操作时的人体工学视角，操作人员无需过度低头或抬手即可完成参数设置与检测启动操作。框架底部一侧预留了气源处理三联件的安装位置，可对接车间0.5-0.8MPa的压缩气源，为设备选配的气动压紧、定位组件提供动力接口，接口位置距离地面高度300mm，符合常规厂区气路接口的布设高度，无需额外转接管路。从设计思路上，这套结构没有采用一体化焊接机架，而是全部采用工业铝型材通过角码、螺栓拼接，所有连接孔位都做了定位预设计，现场组装时无需二次钻孔即可完成整体拼装，单台设备的组装时间可控制在4小时以内，相比焊接机架的生产周期缩短60%以上，同时铝型材表面的阳极氧化处理无需额外做喷漆防锈，后期如果需要调整功能分区，仅需拆解对应位置的型材即可完成改装，不会像焊接机架那样出现改装后焊疤难以处理的问题。在细节设计上，所有型材的外露端面都配置了塑料端盖，避免尖锐的型材切口划伤操作人员；活动门的位置都预留了门锁安装位，可根据现场安全管理需求选配机械锁或者电磁门锁，设备运行过程中电控仓门无法随意打开，避免误触高压电气元件带来的安全风险。框架的受力计算按照单点位最大承重50kg做了冗余设计，上方盖板区域可临时放置检测工装、维护工具等物品，不会出现框架变形问题；底部的支撑腿采用40*40规格的加厚铝型材，相比常规型材的壁厚增加1mm，长期放置不会出现支撑腿弯曲导致的设备倾斜问题。这套结构可直接适配流水线在线检测工位的安装需求，框架侧面预留了与流水线对接的安装孔位，可直接固定在流水线支架上，无需额外制作过渡连接支架，检测工位的高度可通过底部型材的拼接长度做调整，适配不同高度的流水线线体，满足不同产品的检测高度要求。光学安装区域的后方预留了光源控制器、图像采集卡的安装层板，层板采用可上下调节的设计，可根据不同检测产品的焦距要求调整层板高度，适配不同焦距的工业镜头安装，无需重新设计加工结构件。设备整体的走线全部采用分区域布设，强电与弱电线缆分别走不同的型材槽位，避免强电对图像采集信号产生干扰，所有线缆的进出线位置都预留了橡胶护线圈安装位，避免线缆被型材切口割破绝缘层带来的漏电风险。
