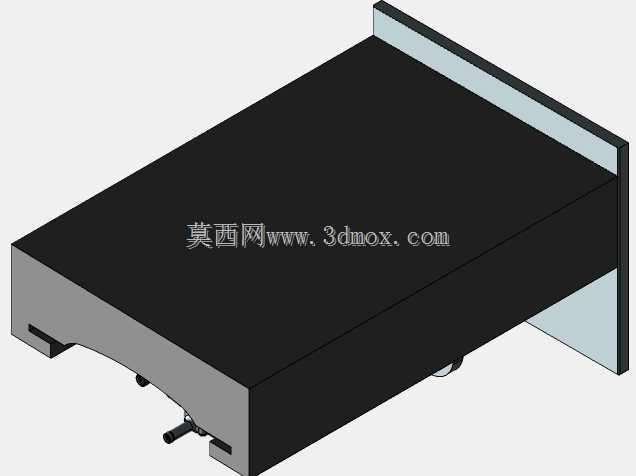

碳罐生产用工装夹具三维结构

　　这套工装结构主要面向碳罐零部件的机加工工序定位装夹需求，适配CA6140类普通车床的加工工位安装场景，在碳罐壳体的端面铣削、接口孔位钻铰、密封面精车等工序中承担工件定位与夹紧功能。从结构布局来看，主体采用L型一体式安装基座，竖直背板用于和机床溜板或者专用工装连接板完成锁紧固定，水平承载面作为碳罐工件的主要支撑基准，基座底部设置的定位凸台可直接嵌入机床工作台的T型槽内，无需额外制作过渡连接板即可完成快速装夹找正，能有效缩短工装换型的调试时间。

　　在定位逻辑设计上，承载面边缘设置的两个侧向定位销，对应碳罐壳体底部的预制工艺孔，可实现工件的XY方向完全定位，限制水平方向的四个自由度；承载面靠近背板位置设置的弹性顶紧柱，可在工件放置后自动贴合碳罐壳体的背部弧形面，配合前端的快压式夹紧组件，限制工件的Z向位移与转动自由度，完全满足六点定位原理的装夹要求，避免加工过程中工件出现窜动或者振颤。夹紧组件采用隐藏式管路布局，气路或者油路通道直接加工在基座本体内部，没有外露的管路接头，可减少加工过程中铁屑、切削液堆积造成的管路堵塞或者夹紧失效问题，适配湿式机加工的复杂工况。

　　从安装边界尺寸来看，基座整体水平承载面的长宽尺寸匹配常规乘用车碳罐的壳体外形，预留的装夹操作空间可满足操作人员手动上下料的操作距离，竖直背板的连接孔位采用标准间距排布，除了适配普通车床的安装位，也可直接转接安装在数控铣床、加工中心的工作台上，拓展工装的适用工序范围。承载面的非支撑区域做了下沉减重设计，既降低了工装整体自重，也给加工过程中的刀具走刀预留了足够的安全间隙，避免刀具在加工工件下边缘位置时和工装本体发生碰撞。

　　在实际生产应用中，这套工装可兼容同系列不同规格碳罐的装夹需求，只需更换对应规格的定位销套与夹紧压头，即可在10分钟内完成不同型号产品的工装切换，适配中小批量碳罐产品的柔性生产需求。基座的支撑面做了表面淬硬处理，硬度达到HRC45以上，可长期承受工件装夹过程中的磕碰与切削过程中的振动冲击，减少工装基准面的磨损量，长期使用也能保证定位精度维持在0.02mm以内，满足碳罐密封面加工的形位公差要求。工装前端设置的排屑缺口，可让加工过程中产生的铁屑与切削液顺着缺口直接流入机床的排屑槽，不会在承载面堆积造成工件放置不平的问题，日常维护只需每班结束后用压缩空气吹扫即可，无需复杂的清理保养流程。

　　针对碳罐壳体多为薄壁注塑件或者冲压件的特点，夹紧压头的接触面采用了弧形仿形设计，接触面积比普通平压头大60%以上，夹紧力可均匀分散在工件表面，避免局部压强过大造成工件变形，保证加工完成后的碳罐壳体尺寸精度满足后续装配的密封要求。背板上设置的精度校准基准面，可在工装首次安装时配合百分表快速完成工装与机床主轴的同轴度找正，找正时间比传统无基准工装缩短70%以上，能有效降低设备待机等待时间，提升单台设备的生产效率。
