三缸振荡式蒸汽动力装置结构设计

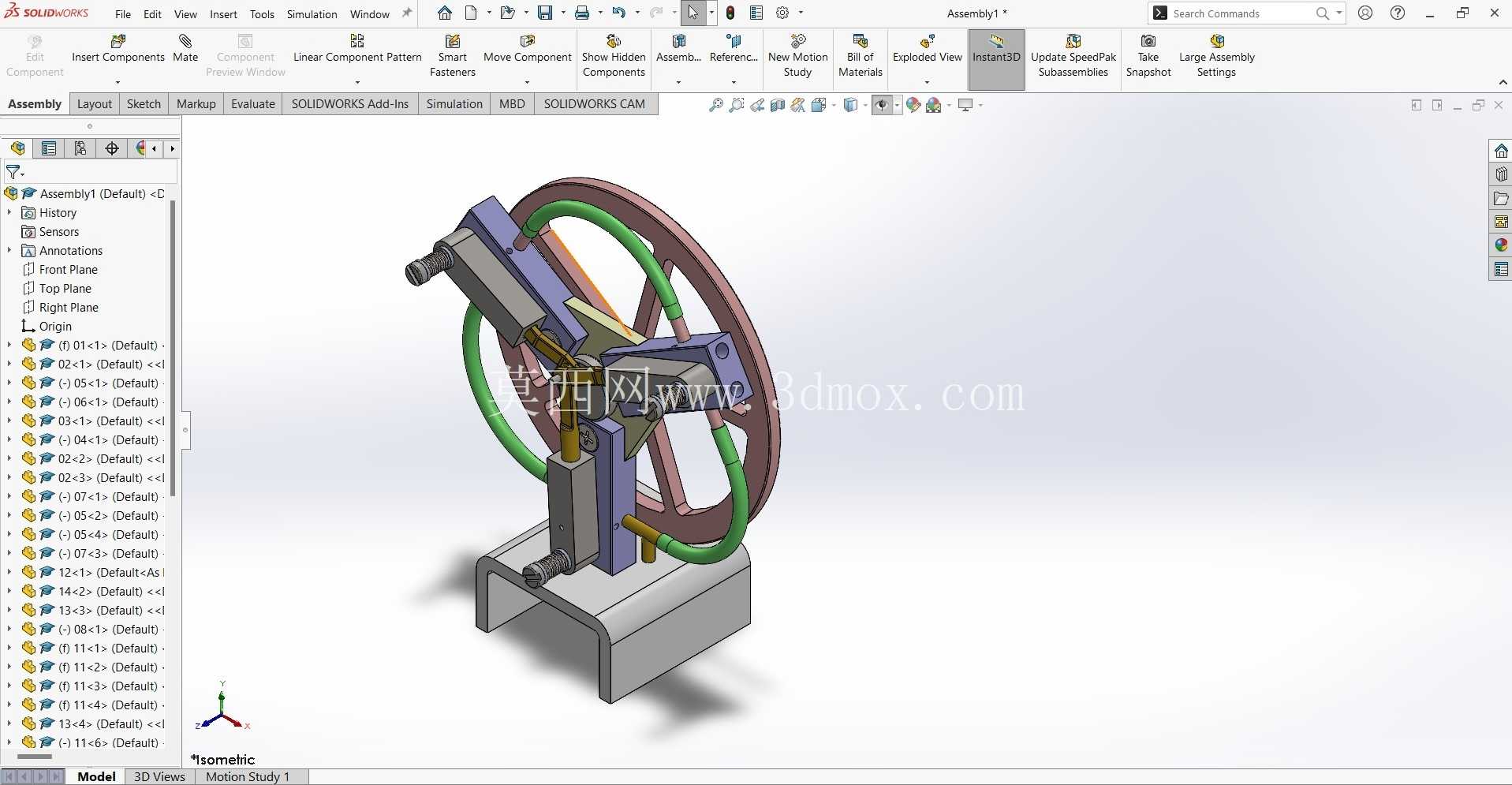

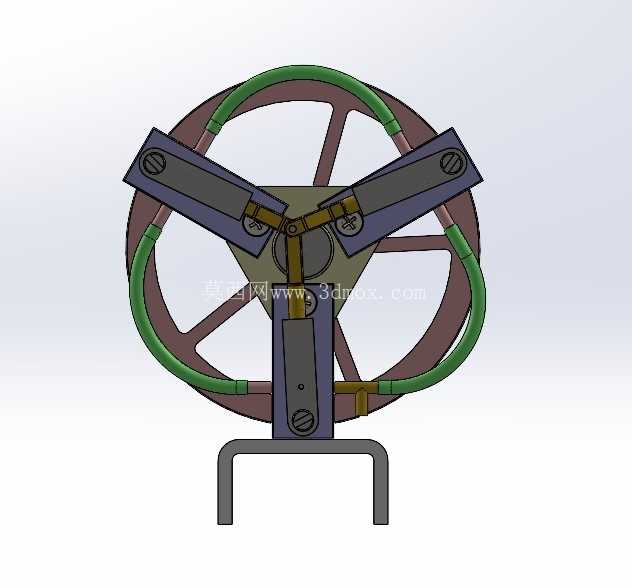

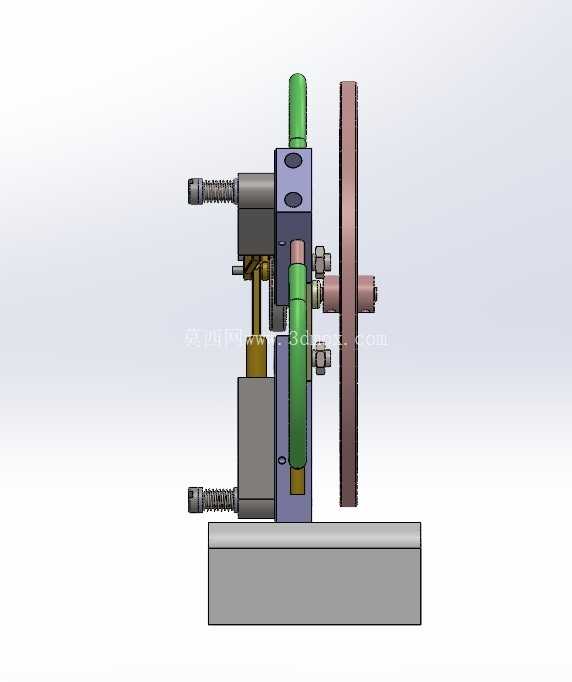

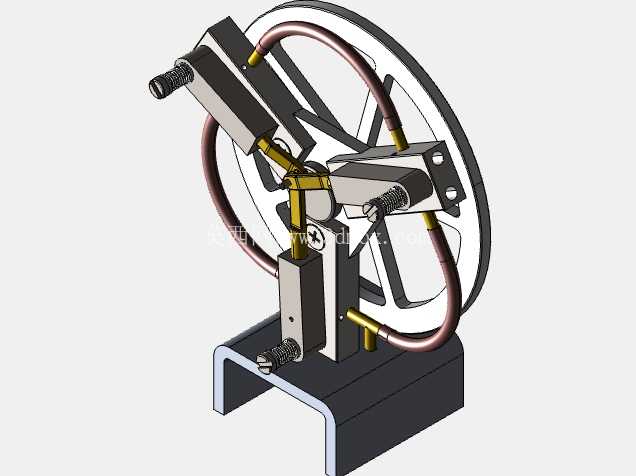

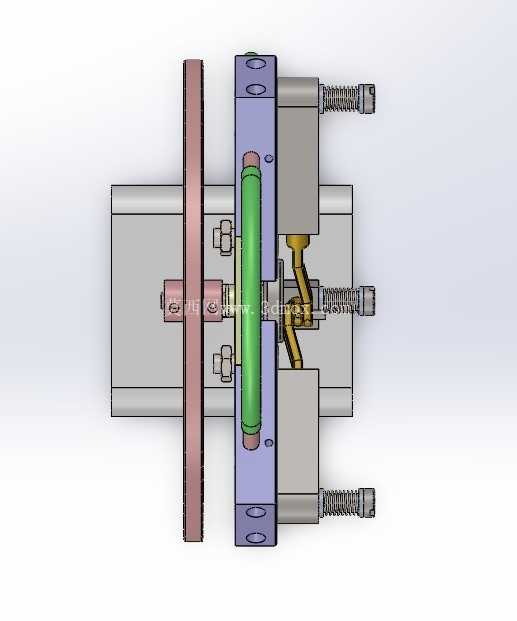

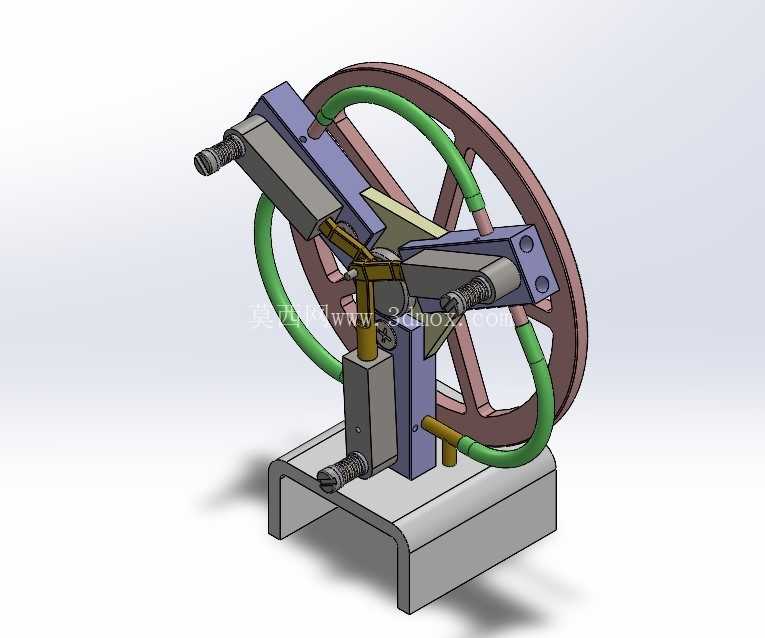

　　这款三缸振荡蒸汽动力结构，主要面向教学演示、小型动力实验场景使用，可作为热力循环原理演示教具，也可适配小型低压蒸汽实验台作为动力输出单元，帮助从业者直观理解往复式蒸汽动力的能量转换逻辑。从结构设计逻辑来看，三个缸体沿飞轮径向呈120度均匀分布，采用振荡式缸体布局替代传统固定缸体配气结构，省去了独立的配气阀组，依靠缸体自身绕铰接点的摆动完成进排气通路的切换，大幅简化了整体结构复杂度，降低了小尺寸动力装置的加工装配难度。飞轮采用大直径轮缘结构，依靠轮缘的转动惯量储存能量，抵消三缸往复运动的扭矩波动，保证输出轴转动的连续性，避免单缸做功间隙带来的转速顿挫。三个活塞组件分别通过铰接连杆与飞轮端的偏心传动结构连接，

　　将活塞的直线往复运动转化为飞轮的旋转运动，缸体的振荡幅度与活塞行程做了匹配设计，保证进排气切换时机与活塞运动位置精准对应，避免出现蒸汽串气、做功效率下降的问题。安装底座采用U型折弯结构，预留了四个安装固定孔位，可直接通过螺栓固定在实验台架上，整体安装边界紧凑，不需要额外的支撑辅件，底座与缸体支架采用一体式连接设计，保证运行过程中整体结构的刚性，减少振动带来的连接松动风险。从实际功能特性来看，该结构可在低压饱和蒸汽输入下稳定运转，三个缸体交替做功，相比单缸振荡蒸汽机扭矩输出更平稳，启动不需要额外的盘车助力，只要通入蒸汽即可依靠三缸的相位差顺利启动。设计过程中对缸体铰接处的密封间隙做了适配，既保证缸体摆动的灵活性，又能减少蒸汽泄漏量，

　　管路采用柔性连接方式适配缸体的摆动动作，避免管路反复弯折出现疲劳破损。对于结构设计从业者来说，该模型清晰展示了无阀配气往复动力的结构逻辑，可作为小型动力装置结构创新的参考样本，也可用于验证多缸往复动力的相位匹配、扭矩波动抑制的相关设计思路，建模过程中对运动副的配合间隙做了合理预留，可直接用于运动仿真验证，直观观察不同蒸汽压力下的运转状态与动力输出特性。
