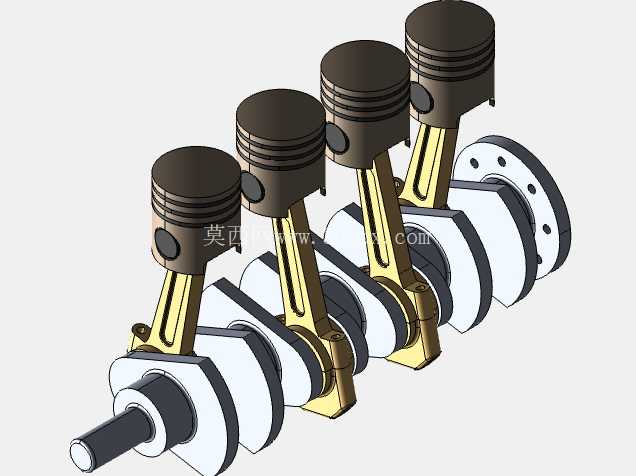

直列四缸发动机活塞连杆曲轴总成

　　这套直列四缸活塞连杆曲轴组合结构，是往复式内燃机核心动力转换单元，广泛适配民用乘用车、小型工程机械、通用动力机组的四冲程汽油或柴油机型，承担着将燃料燃烧产生的直线往复机械能转化为旋转扭矩的核心职能，是发动机动力输出路径上最基础也最关键的运动副组合。整套结构的设计围绕四冲程工作循环的配气、点火时序展开，四个活塞按照1-3-4-2的固定做功间隔角排布在曲轴主轴颈上，相邻曲柄销呈180度相位差布置，保证曲轴运转过程中往复惯性力与旋转惯性力尽可能实现自平衡，降低整机运转时的一阶、二阶振动幅值，减少对发动机悬置系统的载荷冲击。活塞部分采用典型的内燃机活塞结构设计，头部预留三道环槽位置，分别适配两道气环与一道油环，气环负责密封燃烧室高压燃气，

　　避免做功行程的缸压泄漏影响热效率，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室造成积碳与异常烧损；活塞裙部设计为微椭圆型面，适配热态下的膨胀变形量，保证活塞在缸筒内往复运动时不会出现卡滞，同时保持合理的配合间隙降低敲缸异响。连杆部分采用工字型截面结构，兼顾轻量化与结构强度，大小端分别通过活塞销与曲柄销连接，大端设计为分体式轴瓦结构，方便装配阶段的间隙调整与后期维护更换，杆身的过渡圆角经过应力释放优化，避免高转速工况下出现应力集中导致的连杆断裂失效。曲轴部分采用整体式锻造结构设计，包含四个连杆轴颈、五个主轴颈支撑点，前后端分别预留正时驱动、飞轮与动力输出的安装接口，平衡块与曲柄为一体化结构，

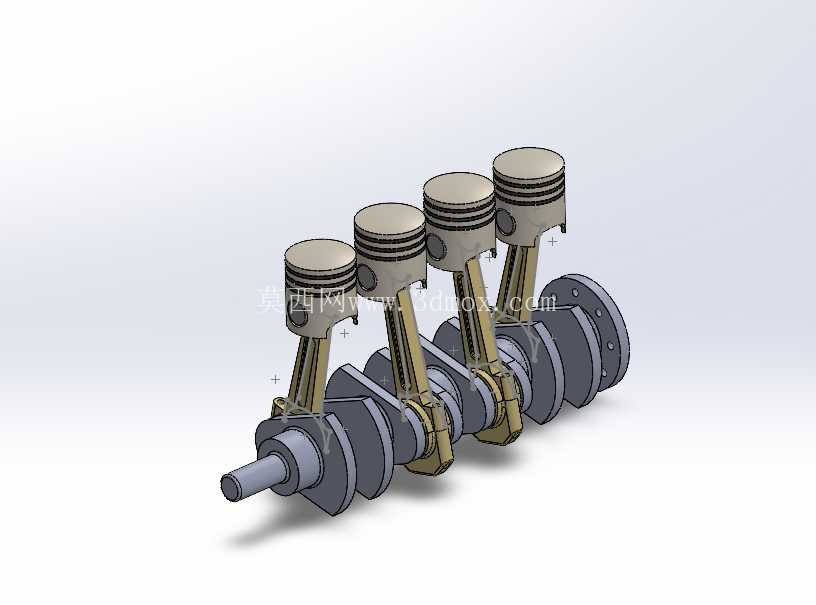

　　根据各缸往复运动质量匹配对应的平衡重块质量，抵消运转过程中的不平衡力矩。整套模型完整还原了各部件的装配约束关系，可直接用于运动学仿真验证，观察活塞上下止点位置、曲轴转角对应关系、连杆摆动角度范围，能够为发动机前期概念设计阶段的缸体高度确定、燃烧室压缩比计算、配气相位匹配提供直观的三维参考，也可作为教学演示场景下的四冲程发动机工作原理展示载体，帮助初学者快速理解曲柄连杆机构的动力传递逻辑。在实际工程应用中，该类结构的尺寸边界需要与缸体中心距、缸筒内径、冲程长度严格匹配，活塞在上止点时的顶部突出高度、下止点时的裙部避让位置都需要在设计阶段做干涉检查，避免运动过程中活塞与气门、缸体下沿出现碰撞，各摩擦副的配合间隙需要根据选用的材料膨胀系数、润滑方式做针对性调整，保证不同工况温度下都能维持稳定的润滑油膜。
