四缸摆动式蒸汽动力机组结构

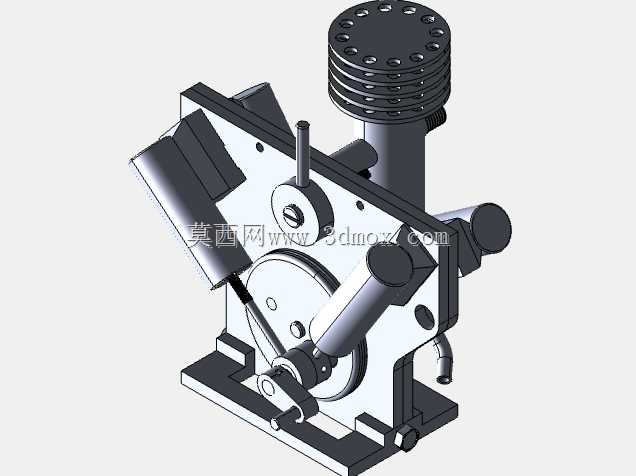

　　这套摆动式蒸汽动力结构面向小型动力演示、机械原理教学、复古装备复原以及精密机械爱好者的装配验证场景，核心用途是把蒸汽介质产生的压差推力，通过四组摆动布置的气缸与曲柄连杆机构转换为连续旋转扭矩，可作为小型发电机组、演示台架、船舶微缩动力或工业展馆动态展品的核心动力单元。整机采用立式集成布局，气缸组围绕曲轴回转中心有序排布，底部设置整块安装基座，既承担曲轴轴承座、气缸支架、配气管路的定位作用，也为整机固定到台架提供安装基准；基座上预留的螺栓孔位可直接匹配常规型钢台架或木质展示底座，现场安装时不需要额外焊接支撑件，只需控制基座底面与输出轴轴线的平行度即可。

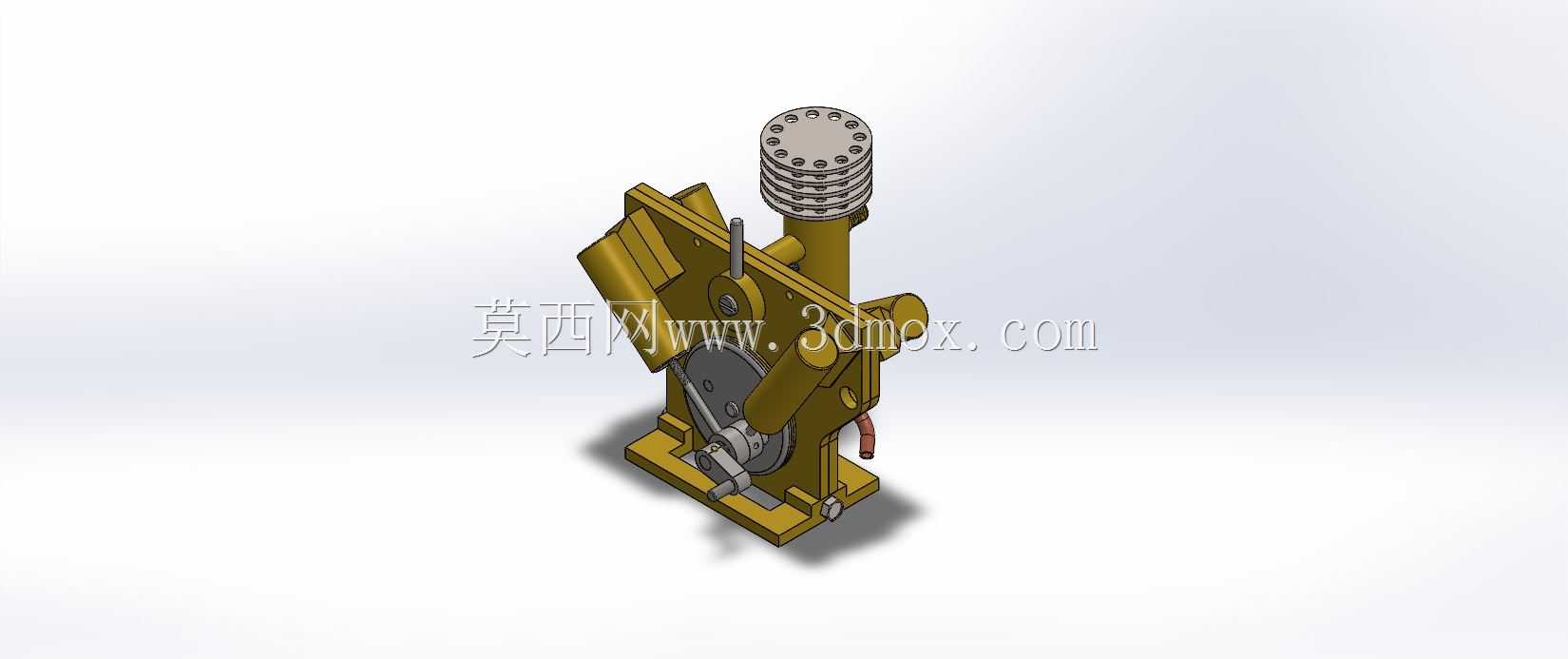

　　从功能特性看，摆动缸结构取消了传统蒸汽机复杂的固定式十字头滑道和外置配气阀组，气缸本体在推力循环中绕支点小幅摆动，缸体角度随曲柄转角同步变化，进排气路径通过摆动结合面完成切换，零件数量明显减少，运动副的装配公差链更短。四缸交错布置的优势在于曲轴每转一周可获得多次做功脉冲，相比单缸摆动蒸汽机，输出扭矩波动更小，启动死点更少，低速带载能力更稳定；即使某一缸处于进汽切换的过渡位置，其余气缸仍能提供足够的回转力矩，避免整机停在死点。模型中缸盖、散热鳍片、活塞杆、曲柄盘、连杆、配重块、管路接头和底座加强筋均按实体装配关系建立，各运动件之间保留了合理的间隙表达，能够直观呈现气缸摆动、连杆推拉、曲柄旋转的完整动作逻辑。

　　设计思路上，结构优先保证运动轨迹可验证。曲轴中心高度、气缸铰接点位置和连杆长度构成核心几何关系，任一处尺寸偏差都会导致缸体摆角与活塞行程不匹配，严重时会出现连杆顶死或密封面错位。建模时需要先确定曲柄半径与输出扭矩需求，再反推活塞有效行程；气缸支点不能简单按静态中心线布置，而要结合曲柄在0度、90度、180度、270度等关键转角下的连杆位置校核，确保活塞在全行程中不与缸盖、缸底发生干涉。四缸之间的相位角应围绕曲轴均匀分配，使进汽动作错开，降低扭矩峰值差；曲轴上的配重轮廓需要对应连杆活塞往复质量进行平衡，虽然演示模型转速不高，但配重不合理会在高速运转时放大基座振动。

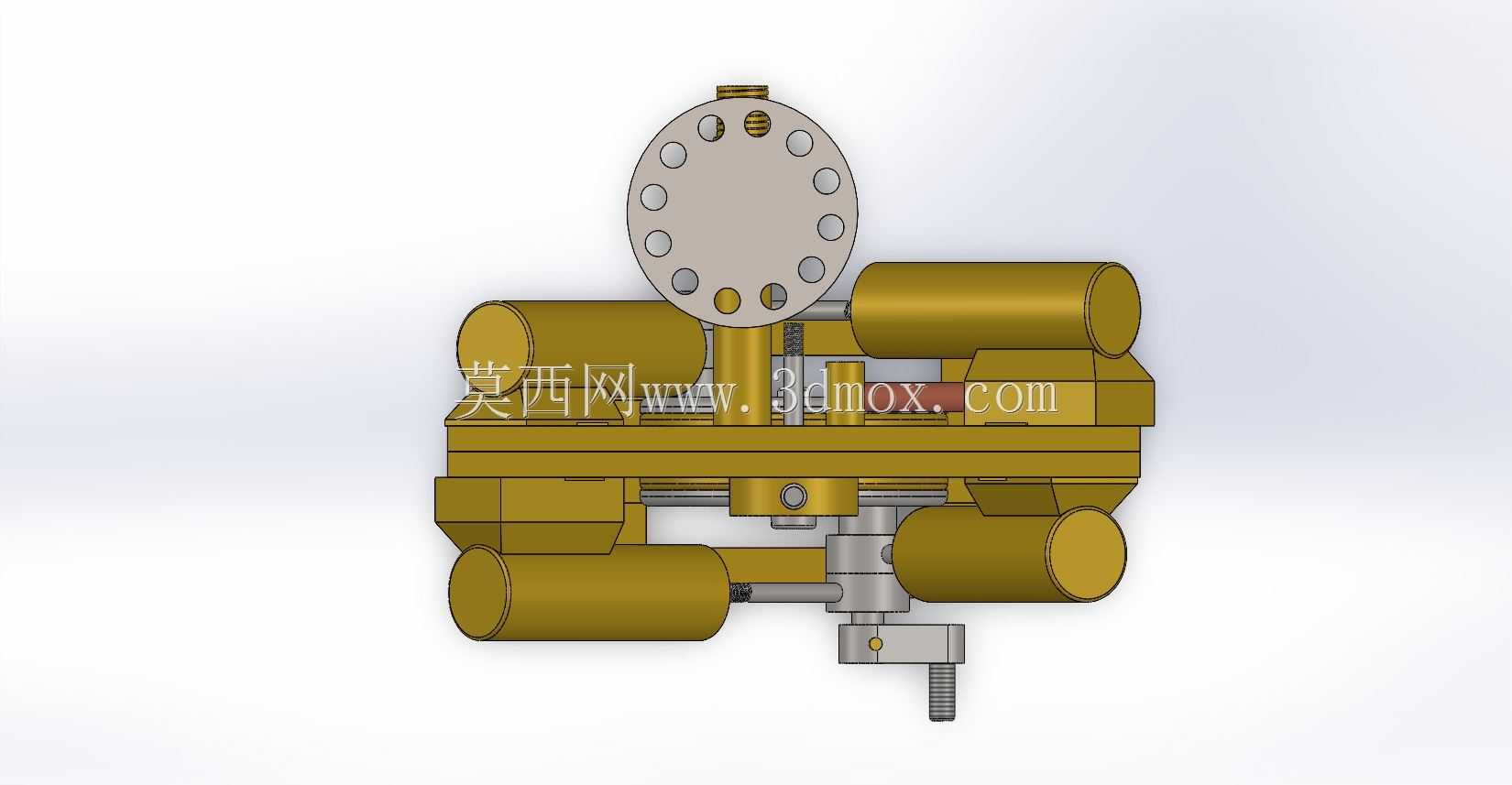

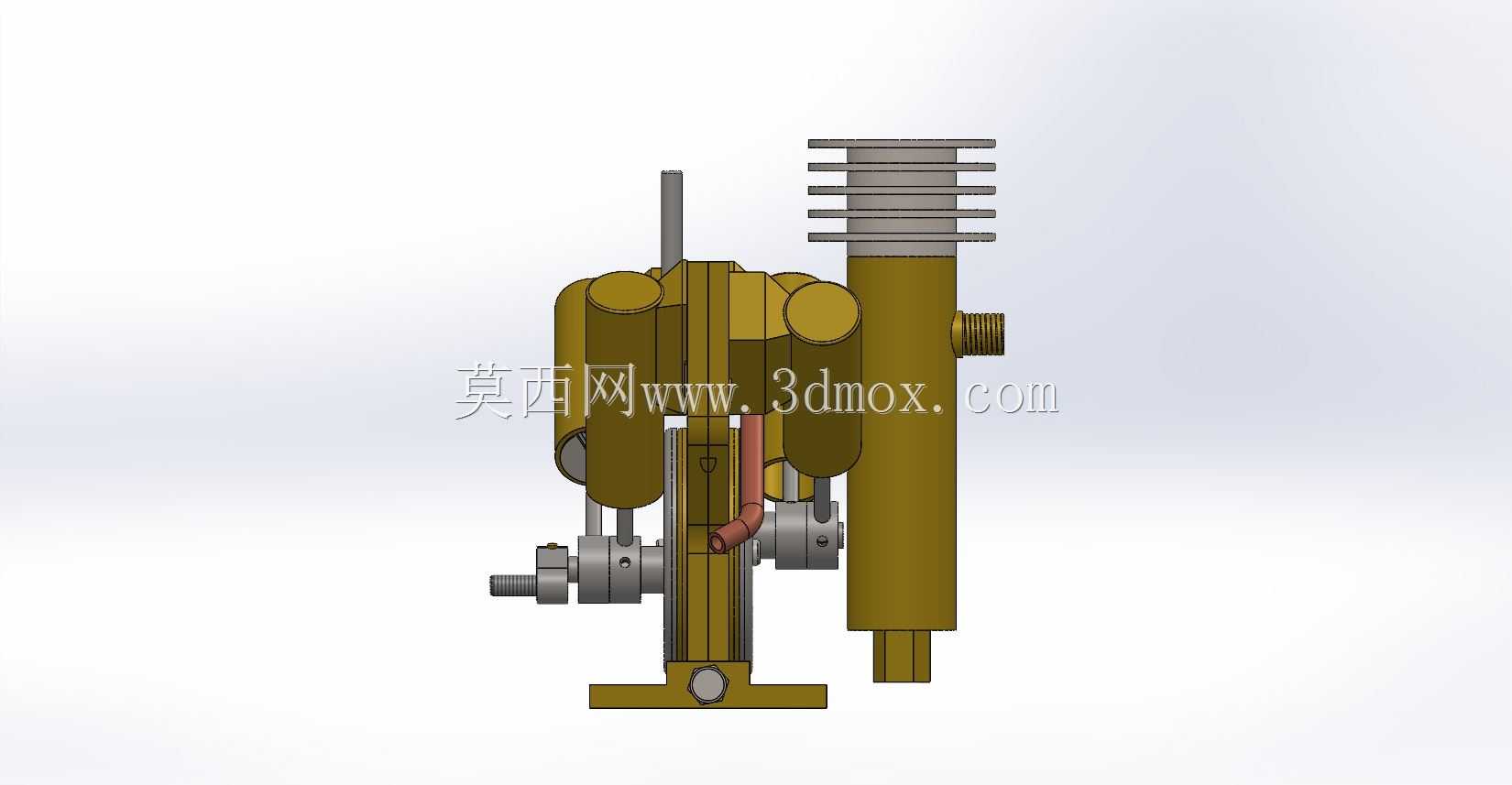

　　外形与安装边界方面，整机呈窄高型立式轮廓，上部为带环形散热鳍片的缸体组件，中部是曲柄连杆转换区，下部为宽幅稳定底座。高度方向的主要占用空间来自气缸顶部和立式管路，底座宽度大于曲轴回转直径，可减少运转时的倾覆趋势；侧向需要为气缸摆动预留安全间隙，台架侧板或防护罩不能贴近缸体外圆。输出端位于曲柄盘中心区域，外接飞轮、皮带轮或小发电机时，应保证联轴器端面与曲轴轴线垂直，带轮张紧力方向尽量落在基座支撑范围内，避免单侧载荷把曲轴轴承座拉偏。蒸汽进气管路沿机身侧部接入，管路弯曲半径不宜过小，接头位置应远离气缸摆动弧线，防止机组运行中管路与摆缸发生摩擦。

　　在实际工程表达中，该结构不仅适合展示蒸汽机的能量转换过程，也可用于校核平面连杆机构、铰接密封、相位配气和动平衡思路。装配时应重点检查气缸铰接轴与曲轴的平行度、连杆两端孔距一致性、活塞与缸体内壁的同轴度以及底座结合面平面度；若用于动态演示，还需在摆动密封面、曲柄轴承和连杆销处预留润滑与磨损补偿空间。整体结构把复杂蒸汽动力浓缩在紧凑机身内，既保留了复古机械的可看性，也具备清晰的机构教学和三维结构验证价值。
